Зонт куликова

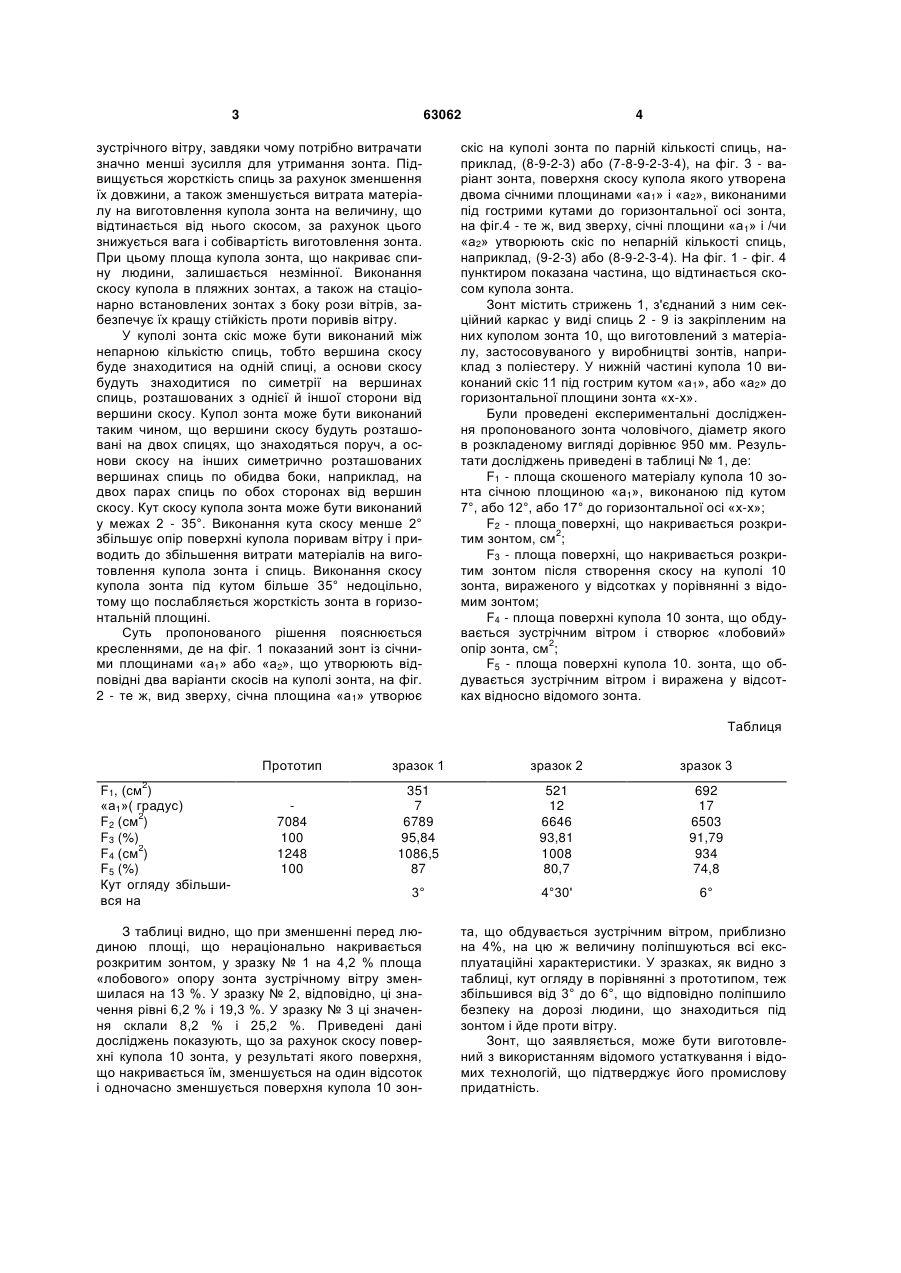

1. Зонт, що містить стрижень і з'єднаний з ним секційний каркас у вигляді спиць, на якому закріплений купол зонта, який відрізняється тим, що в 3 63062 зустрічного вітру, завдяки чому потрібно витрачати значно менші зусилля для утримання зонта. Підвищується жорсткість спиць за рахунок зменшення їх довжини, а також зменшується витрата матеріалу на виготовлення купола зонта на величину, що відтинається від нього скосом, за рахунок цього знижується вага і собівартість виготовлення зонта. При цьому площа купола зонта, що накриває спину людини, залишається незмінної. Виконання скосу купола в пляжних зонтах, а також на стаціонарно встановлених зонтах з боку рози вітрів, забезпечує їх кращу стійкість проти поривів вітру. У куполі зонта скіс може бути виконаний між непарною кількістю спиць, тобто вершина скосу буде знаходитися на одній спиці, а основи скосу будуть знаходитися по симетрії на вершинах спиць, розташованих з однієї й іншої сторони від вершини скосу. Купол зонта може бути виконаний таким чином, що вершини скосу будуть розташовані на двох спицях, що знаходяться поруч, а основи скосу на інших симетрично розташованих вершинах спиць по обидва боки, наприклад, на двох парах спиць по обох сторонах від вершин скосу. Кут скосу купола зонта може бути виконаний у межах 2 - 35°. Виконання кута скосу менше 2° збільшує опір поверхні купола поривам вітру і приводить до збільшення витрати матеріалів на виготовлення купола зонта і спиць. Виконання скосу купола зонта під кутом більше 35° недоцільно, тому що послабляється жорсткість зонта в горизонтальній площині. Суть пропонованого рішення пояснюється кресленнями, де на фіг. 1 показаний зонт із січними площинами «а1» або «а2», що утворюють відповідні два варіанти скосів на куполі зонта, на фіг. 2 - те ж, вид зверху, січна площина «а1» утворює 4 скіс на куполі зонта по парній кількості спиць, наприклад, (8-9-2-3) або (7-8-9-2-3-4), на фіг. 3 - варіант зонта, поверхня скосу купола якого утворена двома січними площинами «а1» і «а2», виконаними під гострими кутами до горизонтальної осі зонта, на фіг.4 - те ж, вид зверху, січні площини «а1» і /чи «а2» утворюють скіс по непарній кількості спиць, наприклад, (9-2-3) або (8-9-2-3-4). На фіг. 1 - фіг. 4 пунктиром показана частина, що відтинається скосом купола зонта. Зонт містить стрижень 1, з'єднаний з ним секційний каркас у виді спиць 2 - 9 із закріпленим на них куполом зонта 10, що виготовлений з матеріалу, застосовуваного у виробництві зонтів, наприклад з поліестеру. У нижній частині купола 10 виконаний скіс 11 під гострим кутом «а1», або «а2» до горизонтальної площини зонта «х-х». Були проведені експериментальні дослідження пропонованого зонта чоловічого, діаметр якого в розкладеному вигляді дорівнює 950 мм. Результати досліджень приведені в таблиці № 1, де: F1 - площа скошеного матеріалу купола 10 зонта січною площиною «а1», виконаною під кутом 7°, або 12°, або 17° до горизонтальної осі «х-х»; F2 - площа поверхні, що накривається розкри2 тим зонтом, см ; F3 - площа поверхні, що накривається розкритим зонтом після створення скосу на куполі 10 зонта, вираженого у відсотках у порівнянні з відомим зонтом; F4 - площа поверхні купола 10 зонта, що обдувається зустрічним вітром і створює «лобовий» 2 опір зонта, см ; F5 - площа поверхні купола 10. зонта, що обдувається зустрічним вітром і виражена у відсотках відносно відомого зонта. Таблиця Прототип зразок 1 зразок 2 зразок 3 7084 100 1248 100 351 7 6789 95,84 1086,5 87 521 12 6646 93,81 1008 80,7 692 17 6503 91,79 934 74,8 3° 4°30' 6° 2 F1, (см ) «а1»( градус) 2 F2 (см ) F3 (%) 2 F4 (см ) F5 (%) Кут огляду збільшився на З таблиці видно, що при зменшенні перед людиною площі, що нераціонально накривається розкритим зонтом, у зразку № 1 на 4,2 % площа «лобового» опору зонта зустрічному вітру зменшилася на 13 %. У зразку № 2, відповідно, ці значення рівні 6,2 % і 19,3 %. У зразку № 3 ці значення склали 8,2 % і 25,2 %. Приведені дані досліджень показують, що за рахунок скосу поверхні купола 10 зонта, у результаті якого поверхня, що накривається їм, зменшується на один відсоток і одночасно зменшується поверхня купола 10 зон та, що обдувається зустрічним вітром, приблизно на 4%, на цю ж величину поліпшуються всі експлуатаційні характеристики. У зразках, як видно з таблиці, кут огляду в порівнянні з прототипом, теж збільшився від 3° до 6°, що відповідно поліпшило безпеку на дорозі людини, що знаходиться під зонтом і йде проти вітру. Зонт, що заявляється, може бути виготовлений з використанням відомого устаткування і відомих технологій, що підтверджує його промислову придатність. 5 63062 6 7 Комп’ютерна верстка А. Крулевський 63062 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
