Дисковий робочий орган ручної машини для розпилювання

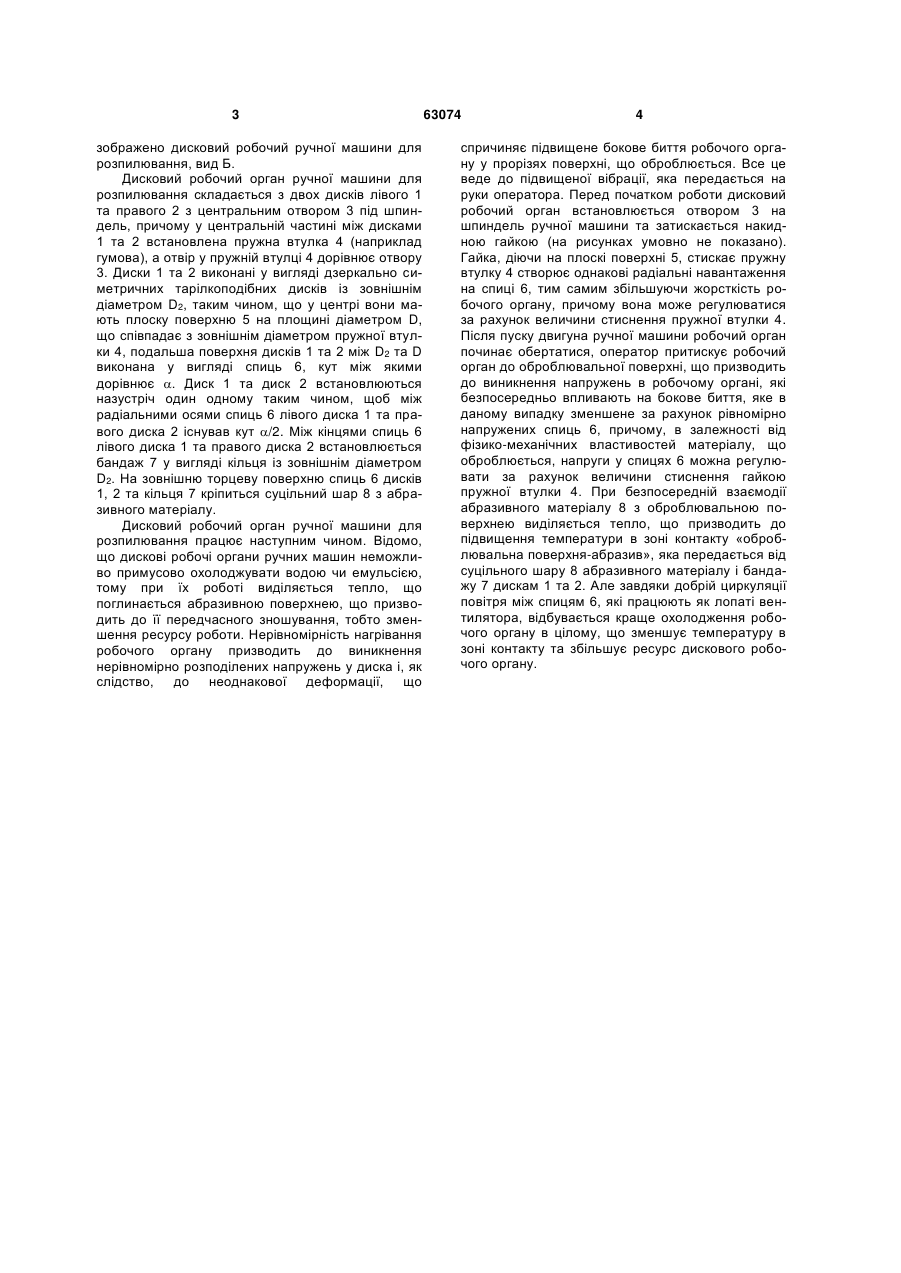

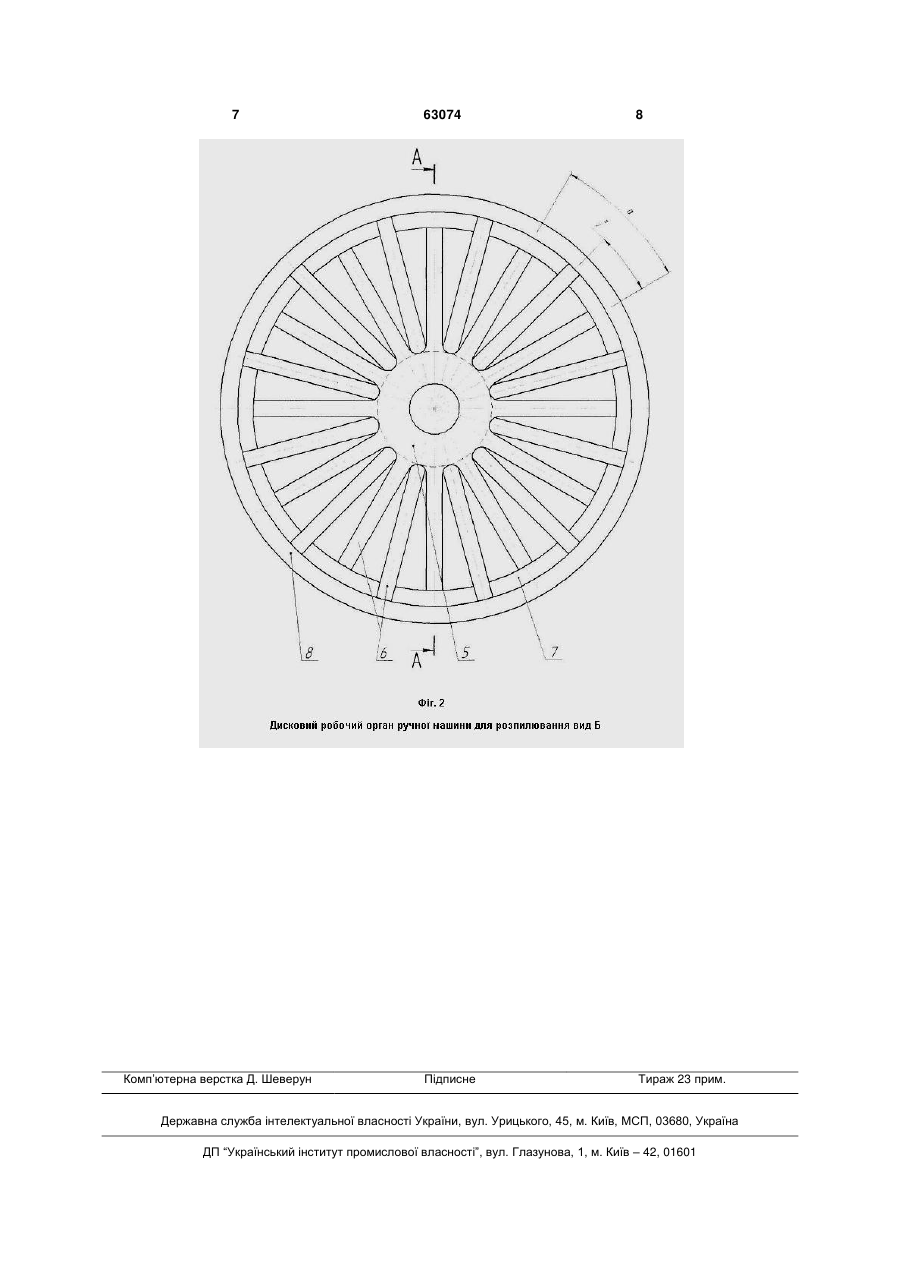

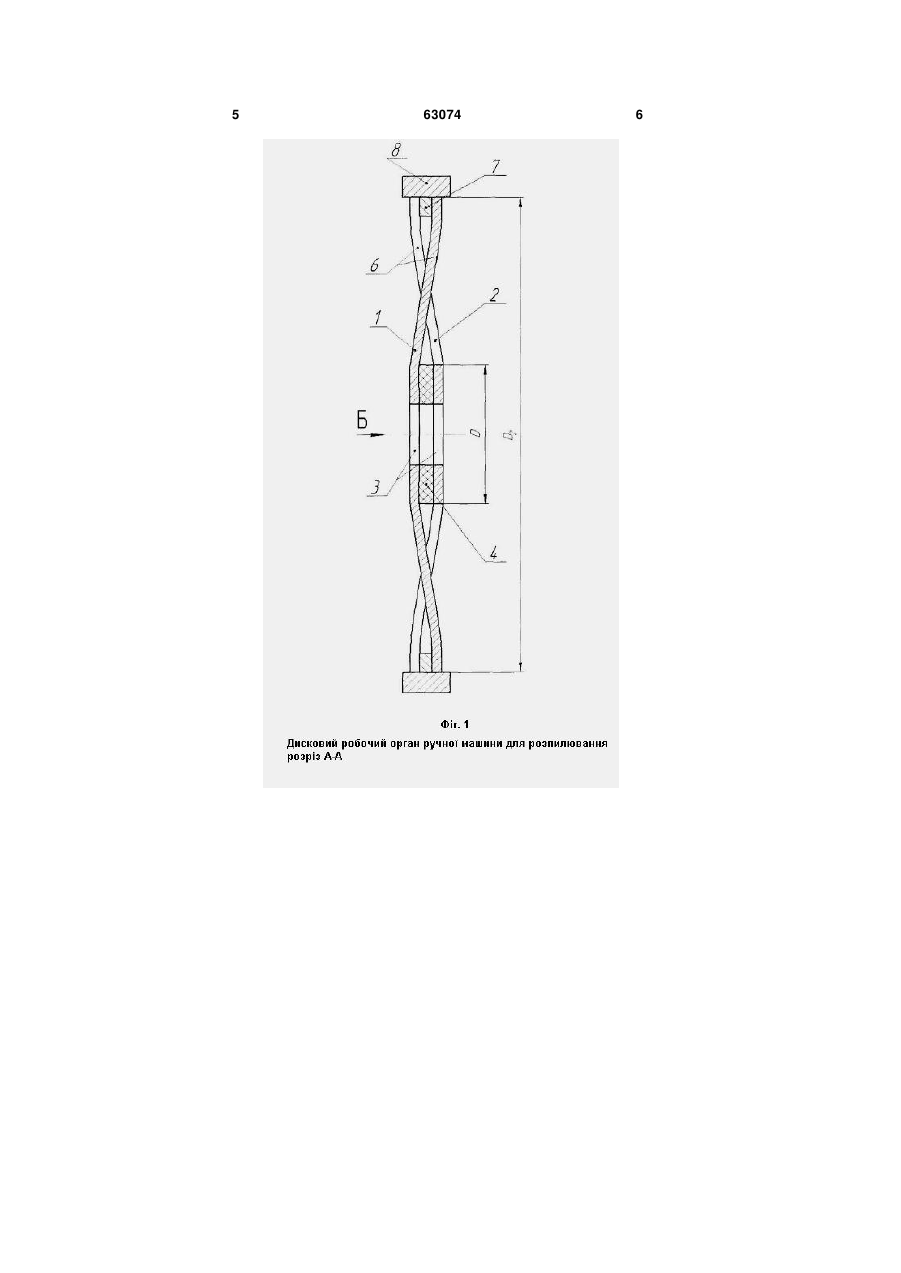

Дисковий робочий орган ручної машини для розпилювання, який включає диски, втулку, бандаж, який відрізняється тим, що дисковий робочий орган ручної машини для розпилювання складається з лівого та правого дисків з центральним отвором під шпиндель, причому у центральній частині між лівим та правим дисками встановлено 3 зображено дисковий робочий ручної машини для розпилювання, вид Б. Дисковий робочий орган ручної машини для розпилювання складається з двох дисків лівого 1 та правого 2 з центральним отвором 3 під шпиндель, причому у центральній частині між дисками 1 та 2 встановлена пружна втулка 4 (наприклад гумова), а отвір у пружній втулці 4 дорівнює отвору 3. Диски 1 та 2 виконані у вигляді дзеркально симетричних тарілкоподібних дисків із зовнішнім діаметром D2, таким чином, що у центрі вони мають плоску поверхню 5 на площині діаметром D, що співпадає з зовнішнім діаметром пружної втулки 4, подальша поверхня дисків 1 та 2 між D2 та D виконана у вигляді спиць 6, кут між якими дорівнює . Диск 1 та диск 2 встановлюються назустріч один одному таким чином, щоб між радіальними осями спиць 6 лівого диска 1 та правого диска 2 існував кут /2. Між кінцями спиць 6 лівого диска 1 та правого диска 2 встановлюється бандаж 7 у вигляді кільця із зовнішнім діаметром D2. На зовнішню торцеву поверхню спиць 6 дисків 1, 2 та кільця 7 кріпиться суцільний шар 8 з абразивного матеріалу. Дисковий робочий орган ручної машини для розпилювання працює наступним чином. Відомо, що дискові робочі органи ручних машин неможливо примусово охолоджувати водою чи емульсією, тому при їх роботі виділяється тепло, що поглинається абразивною поверхнею, що призводить до її передчасного зношування, тобто зменшення ресурсу роботи. Нерівномірність нагрівання робочого органу призводить до виникнення нерівномірно розподілених напружень у диска і, як слідство, до неоднакової деформації, що 63074 4 спричиняє підвищене бокове биття робочого органу у прорізях поверхні, що оброблюється. Все це веде до підвищеної вібрації, яка передається на руки оператора. Перед початком роботи дисковий робочий орган встановлюється отвором 3 на шпиндель ручної машини та затискається накидною гайкою (на рисунках умовно не показано). Гайка, діючи на плоскі поверхні 5, стискає пружну втулку 4 створює однакові радіальні навантаження на спиці 6, тим самим збільшуючи жорсткість робочого органу, причому вона може регулюватися за рахунок величини стиснення пружної втулки 4. Після пуску двигуна ручної машини робочий орган починає обертатися, оператор притискує робочий орган до оброблювальної поверхні, що призводить до виникнення напружень в робочому органі, які безпосередньо впливають на бокове биття, яке в даному випадку зменшене за рахунок рівномірно напружених спиць 6, причому, в залежності від фізико-механічних властивостей матеріалу, що оброблюється, напруги у спицях 6 можна регулювати за рахунок величини стиснення гайкою пружної втулки 4. При безпосередній взаємодії абразивного матеріалу 8 з оброблювальною поверхнею виділяється тепло, що призводить до підвищення температури в зоні контакту «оброблювальна поверхня-абразив», яка передається від суцільного шару 8 абразивного матеріалу і бандажу 7 дискам 1 та 2. Але завдяки добрій циркуляції повітря між спицям 6, які працюють як лопаті вентилятора, відбувається краще охолодження робочого органу в цілому, що зменшує температуру в зоні контакту та збільшує ресурс дискового робочого органу. 5 63074 6 7 Комп’ютерна верстка Д. Шеверун 63074 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
