Дисковий робочий орган ґрунтообробної машини

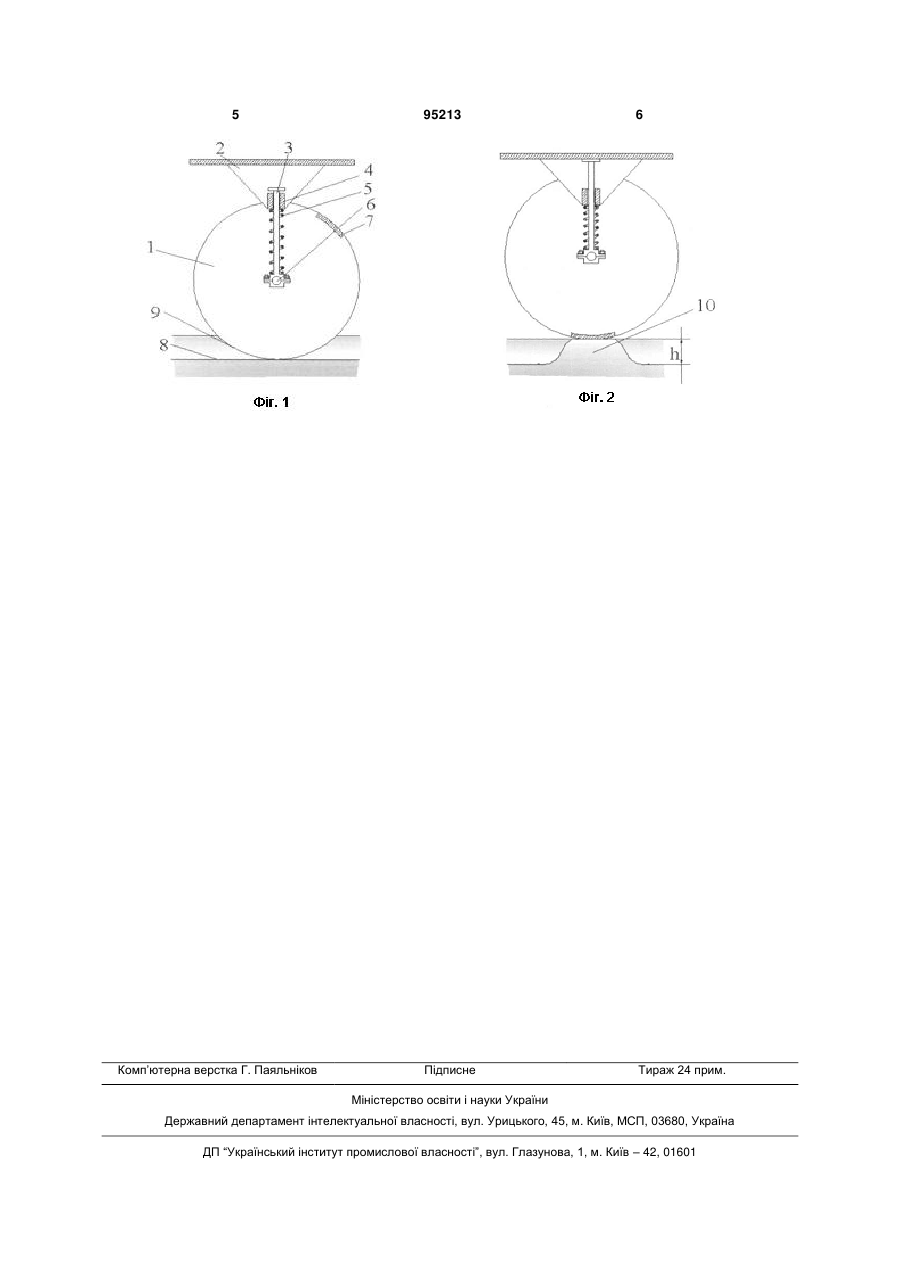

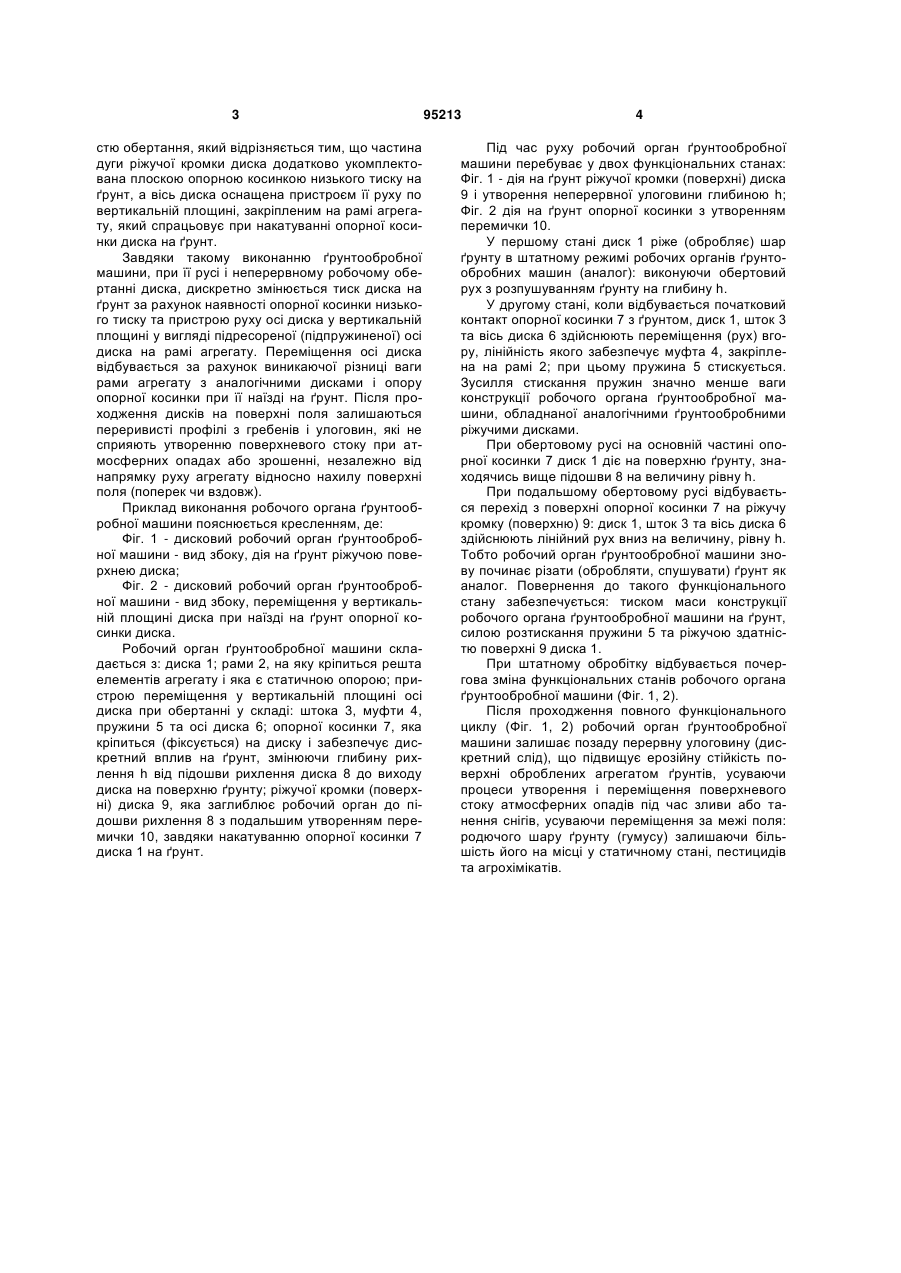

Дисковий робочий орган ґрунтообробної машини, що містить диск, встановлений на рамі з можливістю обертання, який відрізняється тим, що частина дуги ріжучої кромки диска додатково оснащена плоскою опорною косинкою низького тиску на ґрунт, а вісь диска оснащена пристроєм її руху по вертикальній площині, закріпленим на рамі агрегату, призначеним для переміщення диска вгору при накатуванні опорної косинки диска на ґрунт. (19) (21) a201013702 (22) 18.11.2010 (24) 11.07.2011 (46) 11.07.2011, Бюл.№ 13, 2011 р. (72) ГОНЧАРОВ ФЕДІР ІВАНОВИЧ, ШТЕПА ВОЛОДИМИР МИКОЛАЙОВИЧ (73) ГОНЧАРОВ ФЕДІР ІВАНОВИЧ, ШТЕПА ВОЛОДИМИР МИКОЛАЙОВИЧ (56) SU 1212335 A1, 23.02.1986 UA 28158 U, 26.11.2007 US 2034579 A, 17.03.1936 US 4844174 A, 04.07.1989 SU 377099 A1, 17.04.1973 3 стю обертання, який відрізняється тим, що частина дуги ріжучої кромки диска додатково укомплектована плоскою опорною косинкою низького тиску на ґрунт, а вісь диска оснащена пристроєм її руху по вертикальній площині, закріпленим на рамі агрегату, який спрацьовує при накатуванні опорної косинки диска на ґрунт. Завдяки такому виконанню ґрунтообробної машини, при її русі і неперервному робочому обертанні диска, дискретно змінюється тиск диска на ґрунт за рахунок наявності опорної косинки низького тиску та пристрою руху осі диска у вертикальній площині у вигляді підресореної (підпружиненої) осі диска на рамі агрегату. Переміщення осі диска відбувається за рахунок виникаючої різниці ваги рами агрегату з аналогічними дисками і опору опорної косинки при її наїзді на ґрунт. Після проходження дисків на поверхні поля залишаються переривисті профілі з гребенів і улоговин, які не сприяють утворенню поверхневого стоку при атмосферних опадах або зрошенні, незалежно від напрямку руху агрегату відносно нахилу поверхні поля (поперек чи вздовж). Приклад виконання робочого органа ґрунтообробної машини пояснюється кресленням, де: Фіг. 1 - дисковий робочий орган ґрунтообробної машини - вид збоку, дія на ґрунт ріжучою поверхнею диска; Фіг. 2 - дисковий робочий орган ґрунтообробної машини - вид збоку, переміщення у вертикальній площині диска при наїзді на ґрунт опорної косинки диска. Робочий орган ґрунтообробної машини складається з: диска 1; рами 2, на яку кріпиться решта елементів агрегату і яка є статичною опорою; пристрою переміщення у вертикальній площині осі диска при обертанні у складі: штока 3, муфти 4, пружини 5 та осі диска 6; опорної косинки 7, яка кріпиться (фіксується) на диску і забезпечує дискретний вплив на ґрунт, змінюючи глибину рихлення h від підошви рихлення диска 8 до виходу диска на поверхню ґрунту; ріжучої кромки (поверхні) диска 9, яка заглиблює робочий орган до підошви рихлення 8 з подальшим утворенням перемички 10, завдяки накатуванню опорної косинки 7 диска 1 на ґрунт. 95213 4 Під час руху робочий орган ґрунтообробної машини перебуває у двох функціональних станах: Фіг. 1 - дія на ґрунт ріжучої кромки (поверхні) диска 9 і утворення неперервної улоговини глибиною h; Фіг. 2 дія на ґрунт опорної косинки з утворенням перемички 10. У першому стані диск 1 ріже (обробляє) шар ґрунту в штатному режимі робочих органів ґрунтообробних машин (аналог): виконуючи обертовий рух з розпушуванням ґрунту на глибину h. У другому стані, коли відбувається початковий контакт опорної косинки 7 з ґрунтом, диск 1, шток 3 та вісь диска 6 здійснюють переміщення (рух) вгору, лінійність якого забезпечує муфта 4, закріплена на рамі 2; при цьому пружина 5 стискується. Зусилля стискання пружин значно менше ваги конструкції робочого органа ґрунтообробної машини, обладнаної аналогічними ґрунтообробними ріжучими дисками. При обертовому русі на основній частині опорної косинки 7 диск 1 діє на поверхню ґрунту, знаходячись вище підошви 8 на величину рівну h. При подальшому обертовому русі відбувається перехід з поверхні опорної косинки 7 на ріжучу кромку (поверхню) 9: диск 1, шток 3 та вісь диска 6 здійснюють лінійний рух вниз на величину, рівну h. Тобто робочий орган ґрунтообробної машини знову починає різати (обробляти, спушувати) ґрунт як аналог. Повернення до такого функціонального стану забезпечується: тиском маси конструкції робочого органа ґрунтообробної машини на ґрунт, силою розтискання пружини 5 та ріжучою здатністю поверхні 9 диска 1. При штатному обробітку відбувається почергова зміна функціональних станів робочого органа ґрунтообробної машини (Фіг. 1, 2). Після проходження повного функціонального циклу (Фіг. 1, 2) робочий орган ґрунтообробної машини залишає позаду перервну улоговину (дискретний слід), що підвищує ерозійну стійкість поверхні оброблених агрегатом ґрунтів, усуваючи процеси утворення і переміщення поверхневого стоку атмосферних опадів під час зливи або танення снігів, усуваючи переміщення за межі поля: родючого шару ґрунту (гумусу) залишаючи більшість його на місці у статичному стані, пестицидів та агрохімікатів. 5 Комп’ютерна верстка Г. Паяльніков 95213 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
