Садок для розведення хижих ос роду polistes

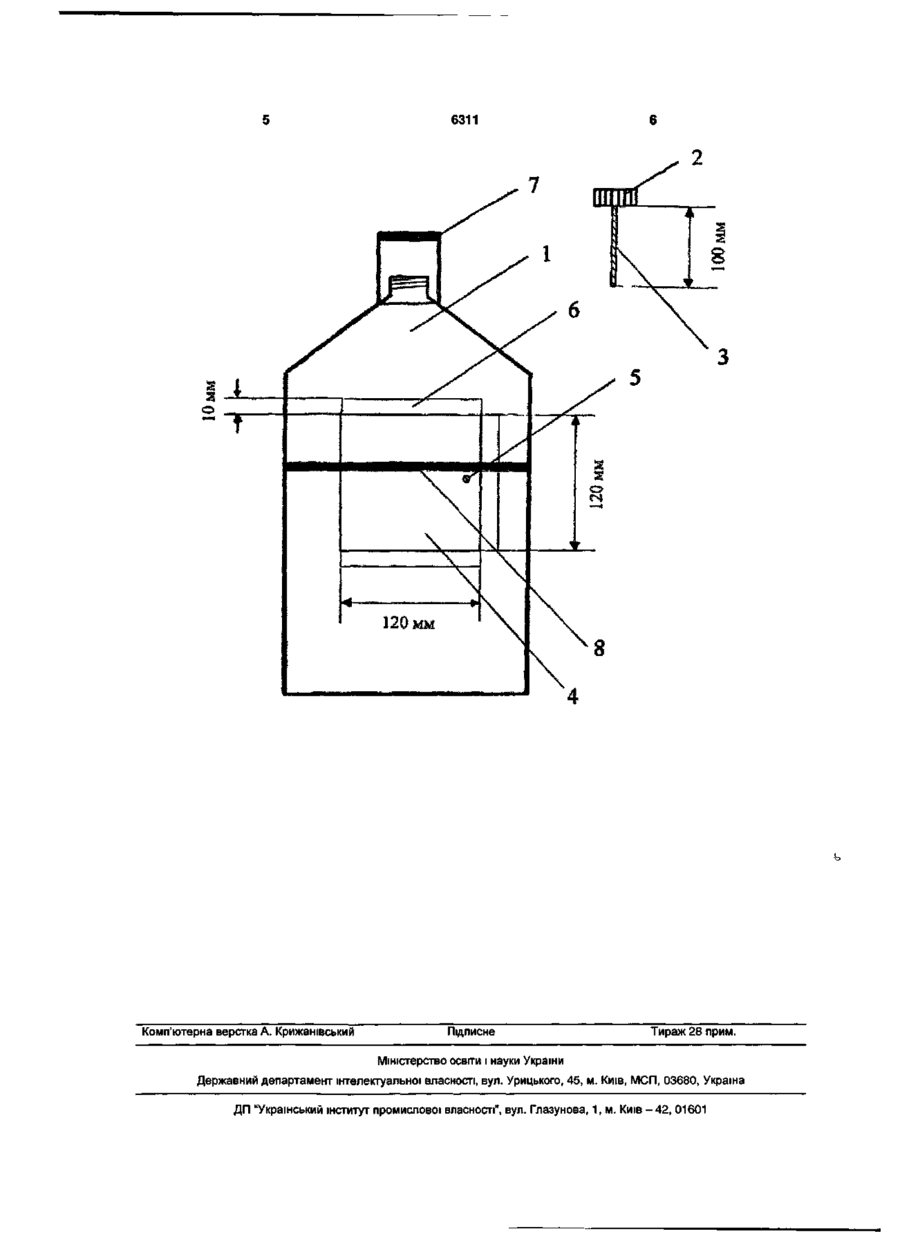

Садок для розведення хижих ос роду Polistes, що містить штучні корпус та кришку для закриття його з дерев'яною пластинкою для прикріплення гнізда, який відрізняється тим, що корпус виконано пластиковим з люком для годівлі ос і гумовим кільцем для запобігання його неконтрольованому відкриванню та включає елементи з пластику: кришку, що загвинчується, і ручку для перенесення. Корисна модель стосується галузі сільського господарства, зокрема садка для розведення у лабораторних умовах хижих ос роду Polistes ефективних суспільних ентомофагів-хижаків, які засновують гнізда і вигодовують розплід гусінню відкритоживучих лускокрилих шкідників. У зв'язку з тим, що оси-полісти є поліфагами і здатні контролювати чисельність карантинних шкідників, зокрема американського білого метелика [1, 3], виникає необхідність у розробці конструкції садка для розведення Polistes, у лабораторних умовах, що необхідно для вивчення біологічних особливостей згаданих ентомофагів. Відомий, обраний як прототип, садок для розведення ос-полістів у лабораторних умовах [2], який складається з скляної місткості об'ємом З літри, що закривається капроновою кришкою і дерев'яної пластинки, яка кріпиться до внутрішнього боку кришки і до якої приклеюють стеблинку гнізда [2]. У конструкції садка, що використовується, є низка недоліків: по-перше, використовуються скляні місткості, які мають значну масу і легко розбиваються в процесі роботи, при цьому часто втрачається цінний піддослідний матеріал - гинуть комахи, руйнуються гнізда тощо; по-друге, під час здійснення процесу годування необхідно відкривати кришку місткості, до якої прикріплене гніздо і таким чином виникає можливість як втрати матеріалу, так і нападу ос на оператора; по-третє, гнізда полістів з часом розбудовуються і коли їхній діаметр перевищує діаметр отвору скляного садка, стає неможливою сама процедура годування ос, без того щоб не зруйнувати гніздо. Таким чином, використання відомого садка є нетехнологічним, підвищує небезпеку та трудомісткість процесу, що робить його мало прийнятним для практичного використання. В основу корисної моделі поставлено завдання створити конструкцію садка для розведення осполіст у лабораторних умовах, використання якого дозволить знизити небезпеку, трудомісткість, а також і вартість розведення ентомофагів процесу за рахунок зручності садка, використання значно дешевших та менших за масою матеріалів. Поставлене завдання вирішується тим, що для розведення ос-поліст у лабораторних умовах використовується садок місткістю 3-5 літрів, виготовлений з прозорого пластику з пластиковою кришкою і люком, що закривається і розташований на бічній стінці ємності, пластиковою ручкою для зручності перенесення та гумовим кільцем, яке унеможливлює неконтрольоване відкриття люка. У прототипі використовуються скляні місткості, їх недоліки - значна маса, незручність при перенесенні, крім того вони легко розбиваються в процесі експлуатації. У корисній моделі, на відміну від прототипу, використовуються пластикові місткості значно меншої маси, з пластиковими ручками для перенесення і кришкою, яка нагвинчується. Використання пластикових місткостей зменшує вартість садків на 75%, а їх масу - на 80% при збереженні корисного об'єму, ефективність праці при переміщенні садків зростає у 20 разів. Живлення ос при використанні відомого садка необхідно здійснювати після знімання кришки (до якої кріпиться гніздо) з скляної місткості, при цьому можливі втрати піддослідного матеріалу і збільшу CO CD о> 6311 ється небезпека від можливого нападу комах на оператора. У садку, що пропонується, гніздо з самкою-засновницею кріпиться на дерев'яній пластинці довжиною 100мм з внутрішнього боку кришки, яка нагвинчується на місткість і не відкривається до кінця процесу. Годування ос здійснюється через отвір з люком розташованим на бічній стінці садка. Відкриваючи люк оператор не збуджує комах і не руйнує їх гнізда. Отвір 120x120мм легко вирізається у стінці (з трьох боків, четвертий слугує завісами) і таким чином частково вирізана стінка слугує люком. У прототипі скляні садки закриваються капроновими кришками, що досить незручні при відкриванні. Крім того, використання таких кришок зумовлює додаткові витрати. У корисній моделі, для зручності відкривання, до люку пристосовується ручка - гвинт невеликого діаметру з гайкою, для цього попередньо у люку робиться отвір, який відповідає діаметру гвинта, гайка нагвинчується на гвинт з внутрішнього боку люку, закріплюючи його на ньому. Для запобігання неконтрольованому відкриванню люка за рахунок пружності матеріалу на згині, який слугує завісами, на місткість одягають гумове кільце шириною 3-4мм, діаметр якого утричі менший за діаметр садка. З метою уникнення западання люку у отвір, до його країв наклеюються смужки цупкого паперу шириною 10мм. Використання люка спрощує процедуру годування ос і скорочує її у 2 рази. Тривалість використання садка-прототипу у процесі розведення ос залежить від інтенсивності розбудови гнізда. Досліди припиняються коли діаметр гнізда перевищить діаметр отвору місткості і кришку для здійснення годування неможливо буде знімати без того, щоб не пошкодити гніздо. У корисній моделі, на відміну від прототипу, завдяки здійсненню процесу годування через люк, тривалість розведення не залежить від розміру сім'ї і гнізда. Виникає можливість проводити спостереження над комахами у фазах найбільшого розвитку сім'ї, що збільшує термін використання садка для отримання наукової інформації у 2 рази. Заявлений садок має наступну конструкцію. Для розведення та дослідження хижих ос роду Polistes у лабораторних умовах використовують садки з прозорого пластику 1, з кришкою 2 яка загвинчується і до якої кріпиться дерев'яна пластинка 3 довжиною 100мм з приклеєним гніздом та пластиковою ручкою 7. Штучне годування самки засновниці та встановлення місткості з водою здійснюється через отвір 120x120мм вирізаний у бічній стінці садка, який закривається люком 4, при чому останнім слугує частина самої стінки місткості вирізана з трьох боків і тримаючись на четвертому як на завісах. Відкривання люку здійснюється завдяки ручці 5 - гвинту, який кріпиться гайкою. У якості запобіжного засобу відносно западання люку в середину садка, на краї люка наклеюються смужки цупкого паперу 6 шириною 10мм. Перед відкриванням люку і здійснення процедури годування ос, необхідно зняти з садка гумове кільце 8 шириною 3-4мм, яке запобігає неконтрольованому відкриванню люка, щільно притискаючи його до отвору. Використовуючи садок стає можливим проводити спостереження за розвитком сім'ї осполістів їх поведінкою та розбудовою гнізда протягом червня-липня. Цей садок у 2001-2003 роках був апробований при розведенні і вивченні ос роду Polistes у лабораторних умовах. Результати цієї роботи підтверджують високу ефективність запропонованої корисної моделі (табл. 1). Таблиця 1. Характеристика суттєвих ознак прототипу та корисної моделі Використання садків для розведення ос Прототип Корисна модель вартість, грн 2 0,5 маса, кг 1,0 0,2 Так, отримані дані свідчать, що використання конструкції садка заявленої у корисній моделі, значно (у 2 рази) дозволяє спростити процедуру годування під час розведення у штучних умовах. Крім того, на 75% зменшується вартість садків, а їх маса - на 80% (при збереженні корисного об'єму), що є важливим при транспортуванні. Суттєво зростає тривалість періоду протягом якого можна проводити дослідження (у 2 рази). Наведені дані підтверджують досягнення технічного результату при використанні заявленої конструкції садка. Суттєві ознаки можливість проводити спостереження, місяці 1 2 Джерела інформації: 1. Валентюк Е. Й., Деревянко Н.М., Генсицкий И.П. Осы-полисты и американская белая бабочка // Защита растений. -1989. - №7. - С. 38. 2. Русина Л.Ю. Социальная структура плеометротичных семей ос-полист (Hymenoptera, Vespidae) на юге Украины // Вестник зоологии. - т. 33.-1999, №4-5.-С. 61-68. 3. Сікура О.А. Значення ентомофагів в обмеженні чисельності американського білого метелика {Hyphantria cunea Drury) // Захист і карантин рослин. - К.: Світ, 2002. - Вип. 48. - С. 207-217. 6311 Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
