Приймальний вузол стріляючого пристрою ігрового автомата “російська рулетка”

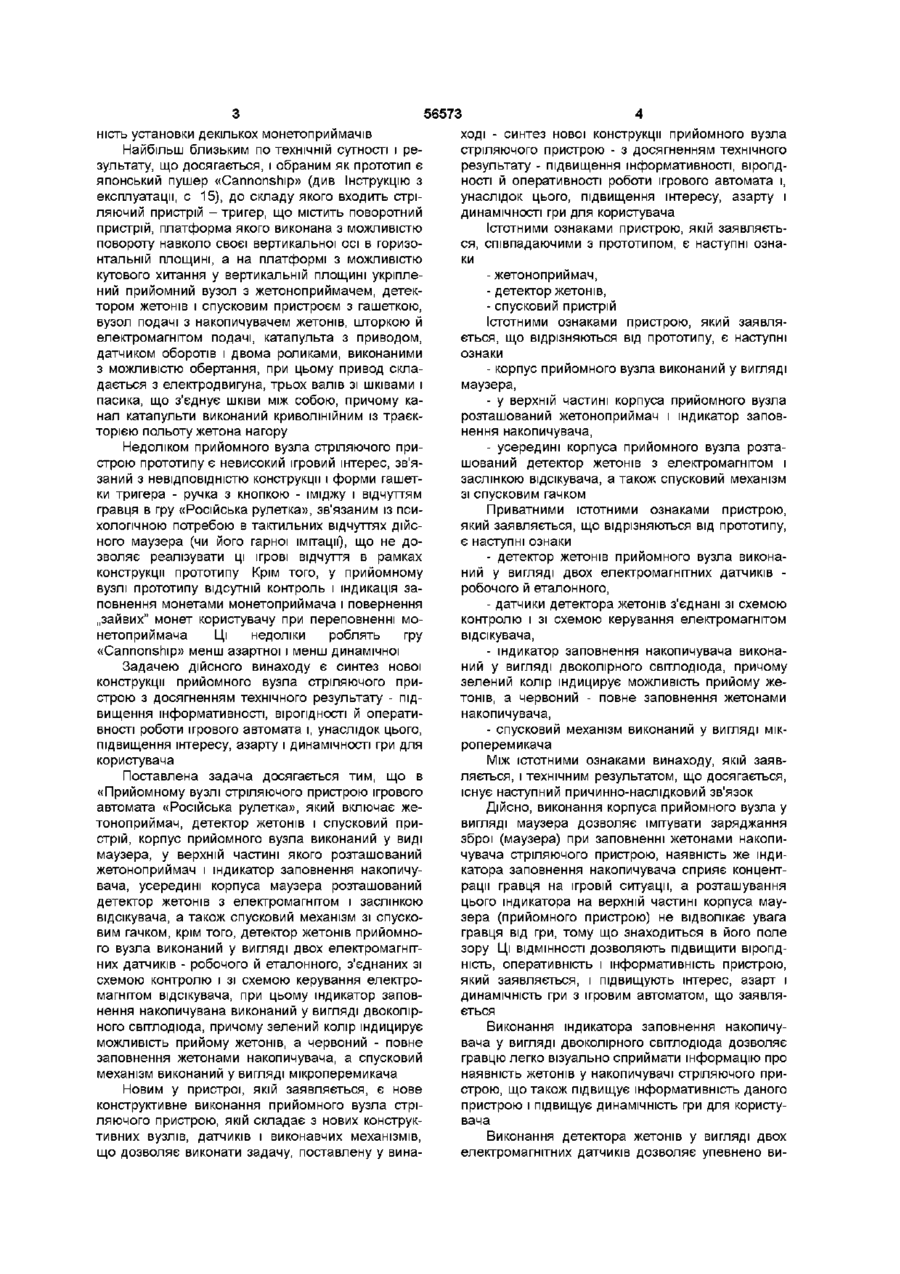

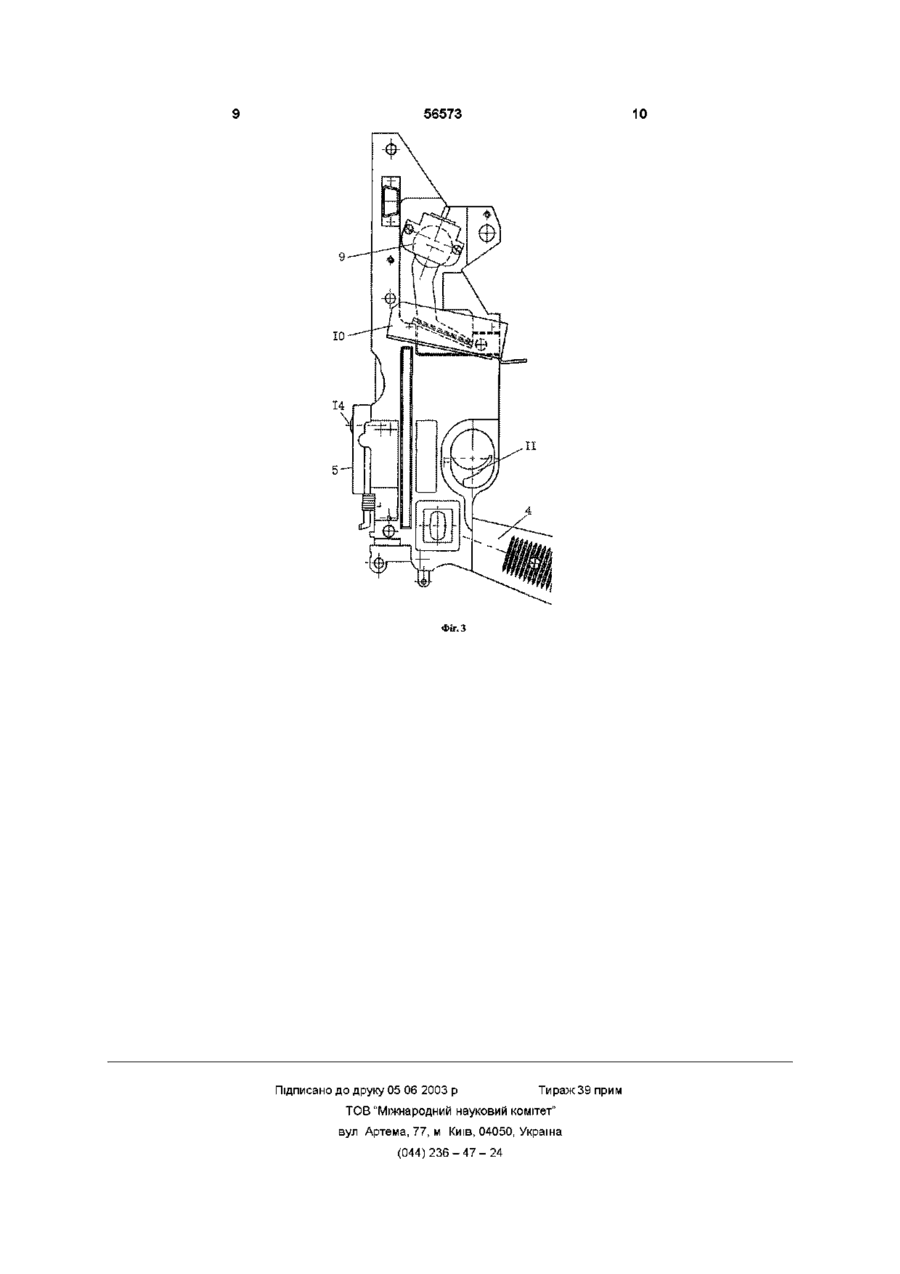

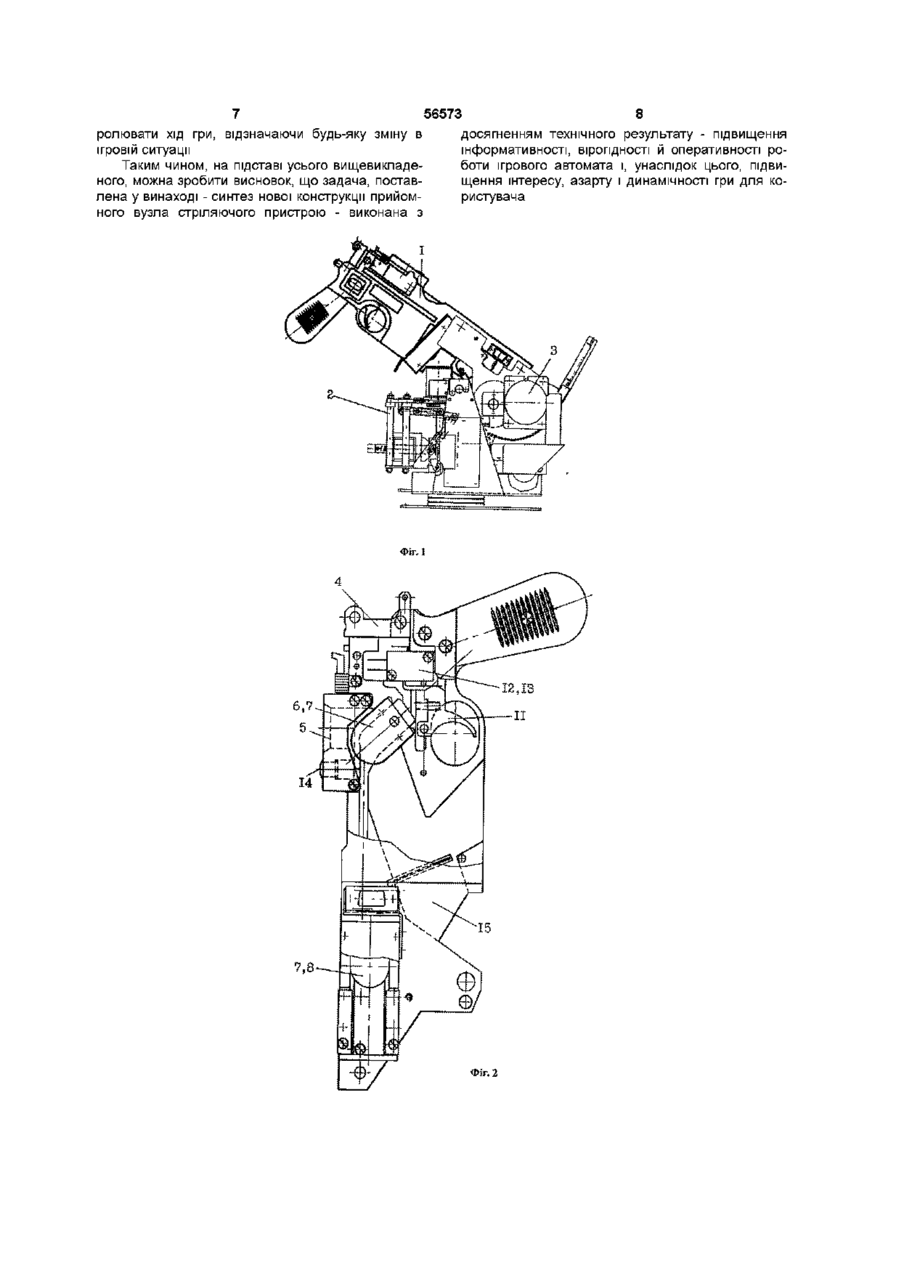

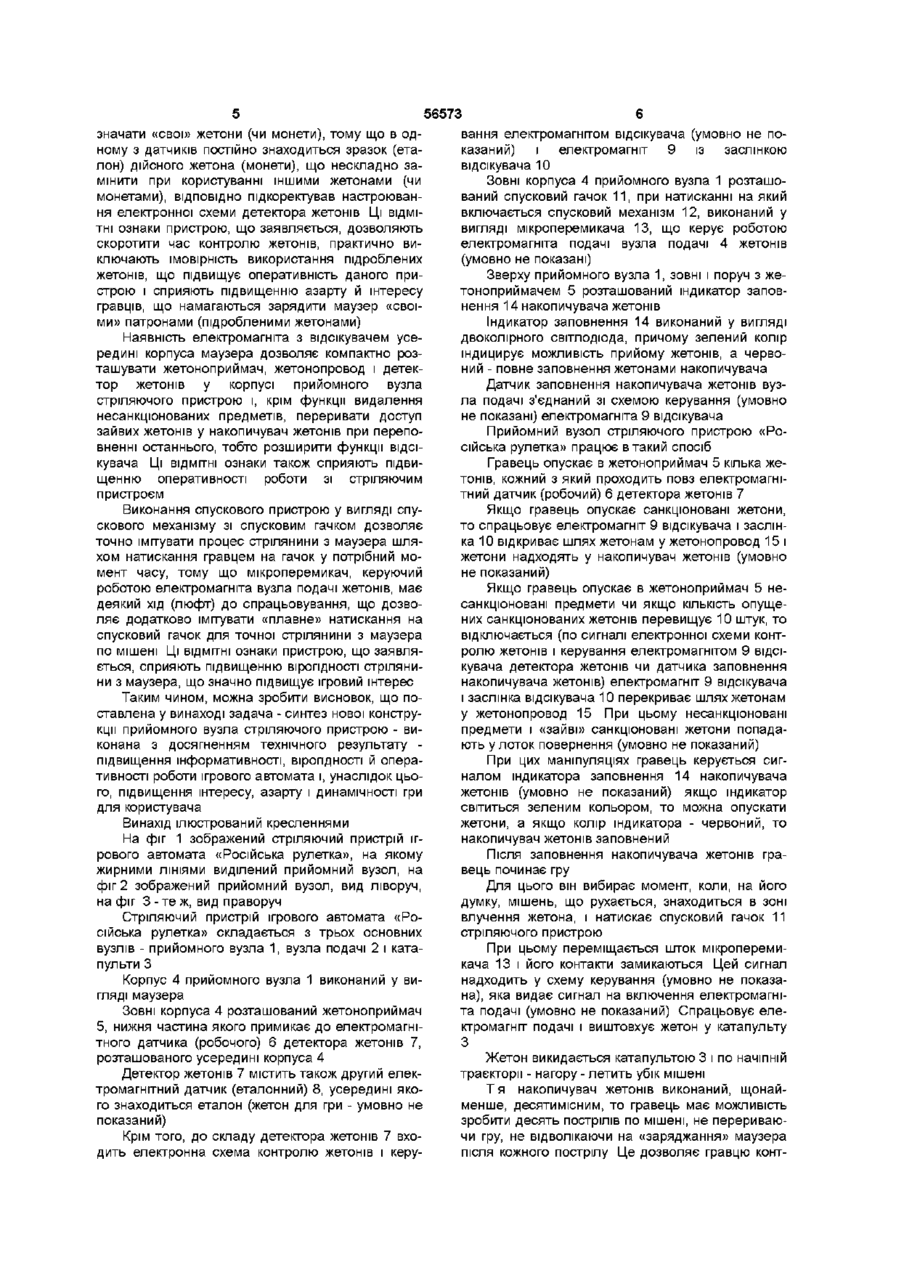

1 Приймальний вузол стріляючого пристрою ігрового автомата, який включає жетоноприймач, детектор жетонів і спусковий пристрій, який відрізняється тим, що корпус приймального пристрою виконаний у вигляді маузера, у верхній частині якого розташований жетоноприймач і індикатор заповнення накопичувача, усередині корпуса маузера розташований детектор жетонів з електрома гнітом і заслінкою відсікувача, а також спусковий механізм зі спусковим гачком 2 Приймальний вузол за п 1, який відрізняється тим, що детектор жетонів приймального пристрою виконаний у вигляді двох електромагнітних датчиків - робочого й еталонного, з'єднаних зі схемою контролю і зі схемою керування електромагнітом відсікувача 3 Приймальний вузол за п 1, який відрізняється тим, що індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача 4 Приймальний вузол за п 1, який відрізняється тим, що спусковий механізм виконаний у вигляді мікроперемикача Винахід відноситься до області індустрії розваг, зокрема до пристроїв для проведення ігор, конкретно, до ігрових автоматів з об'ємним ігровим простором і з тривимірними маніпуляціями з жетонами (чи монетами) і переміщенням мішеней Відомий «Пристрій для проведення гри» (патент RU № 2053559, МПК - 6 G 07 F 17/32, 27 01 96 р), який містить ігрову панель, на якій розміщена перша група датчиків призу, щілина для введення монет і жолоб для подачі монет, у верхній частині якого встановлений засіб для запуску, жолоб для подачі монет кінематично зв'язаний з піднімальним засобом і на його вході встановлений детектор проходження монет, вузол видачі призу, що керує, вхід якого зв'язаний з інформаційними виходами датчиків призу першої групи, друга група датчиків призу, причому останні розміщені на ігровій панелі в зоні проходження монет, а їхні інформаційні виходи через елементи індикації з'єднані з другим входом вузла видачі призу, при цьому датчики призу другої групи розміщені нижче рівня розташування датчиків призу першої групи, а елементи індикації розташовані нижче рівня розташування датчиків призу першої групи Недоліком прийомного вузла цього пристрою є відсутність контролю й індикації заповнення монетоприймача монетами і повернення „зайвих" монет користувачу при переповненні монетоприймача Відомий «Ігровий автомат» (заявка на патент ЕПВ № 0 084 230, МПК А 63 F 5/00, G 07 F 17/32, бюл № 83/30, 15 12 81 р), що має корпус, що визначає ігрову зону, кілька монетоприймачів і ребристий поворотний барабан під монетоприймачами для розкидання прийнятої монети в межах ігрової зони У нижній частині ігрової зони розташовані дві полки, на які можуть упасти монети, що розкидаються, причому, полки можуть переміщатися поперечно за допомогою штовхальників, що штовхають зібрані монети до краю відповідної полиці У верхній частині ігрової зони знаходяться кілька кошиків, що містять датчики, які спрацьовують при проходженні через кошик монети, для забезпечення заданого призу Один з кошиків рухливий У цьому ігровому автоматі прийомний вузол виконаний у вигляді декількох монетоприймачів, розташованих на передній ігровій панелі, що істотно ускладнює і здорожує пристрій через необхід СО 1^ Ю (О Ю 56573 ність установки декількох монетоприимачів ході - синтез нової конструкції прийомного вузла Найбільш близьким по технічній сутності і рестріляючого пристрою - з досягненням технічного зультату, що досягається, і обраним як прототип є результату - підвищення інформативності, вірогідяпонський пушер «Cannonship» (див Інструкцію з ності й оперативності роботи ігрового автомата і, експлуатації, с 15), до складу якого входить стріунаслідок цього, підвищення інтересу, азарту і ляючий пристрій - тригер, що містить поворотний динамічності гри для користувача пристрій, платформа якого виконана з можливістю Істотними ознаками пристрою, якій заявляєтьповороту навколо своєї вертикальної осі в горизося, співпадаючими з прототипом, є наступні ознантальній площині, а на платформі з можливістю ки кутового хитання у вертикальній площині укріпле- жетоноприймач, ний прийомний вузол з жетоноприймачем, детек- детектор жетонів, тором жетонів і спусковим пристроєм з гашеткою, - спусковий пристрій вузол подачі з накопичувачем жетонів, шторкою й Істотними ознаками пристрою, який заявляелектромагнітом подачі, катапульта з приводом, ється, що відрізняються від прототипу, є наступні датчиком оборотів і двома роликами, виконаними ознаки з можливістю обертання, при цьому привод скла- корпус прийомного вузла виконаний у вигляді дається з електродвигуна, трьох валів зі шківами і маузера, пасика, що з'єднує шківи між собою, причому ка- у верхній частині корпуса прийомного вузла нал катапульти виконаний криволінійним із траєкрозташований жетоноприймач і індикатор заповторією польоту жетона нагору нення накопичувача, Недоліком прийомного вузла стріляючого при- усередині корпуса прийомного вузла розтастрою прототипу є невисокий ігровий інтерес, зв'яшований детектор жетонів з електромагнітом і заний з невідповідністю конструкції і форми гашетзаслінкою відсікувача, а також спусковий механізм ки тригера - ручка з кнопкою - іміджу і відчуттям зі спусковим гачком гравця в гру «Російська рулетка», зв'язаним із псиПриватними істотними ознаками пристрою, хологічною потребою в тактильних відчуттях дійсякий заявляється, що відрізняються від прототипу, ного маузера (чи його гарної імітації), що не доє наступні ознаки зволяє реалізувати ці ігрові відчуття в рамках - детектор жетонів прийомного вузла виконаконструкції прототипу Крім того, у прийомному ний у вигляді двох електромагнітних датчиків вузлі прототипу відсутній контроль і індикація заробочого й еталонного, повнення монетами монетоприймача і повернення - датчики детектора жетонів з'єднані зі схемою „зайвих" монет користувачу при переповненні моконтролю і зі схемою керування електромагнітом нетоприймача Ці недоліки роблять гру відсікувача, «Cannonship» менш азартної і менш динамічної - індикатор заповнення накопичувача виконаний у вигляді двоколірного світлодюда, причому Задачею дійсного винаходу є синтез нової зелений колір індицирує можливість прийому жеконструкції прийомного вузла стріляючого притонів, а червоний - повне заповнення жетонами строю з досягненням технічного результату - піднакопичувача, вищення інформативності, вірогідності й оперативності роботи ігрового автомата і, унаслідок цього, - спусковий механізм виконаний у вигляді мікпідвищення інтересу, азарту і динамічності гри для роперемикача користувача Між ІСТОТНИМИ ознаками винаходу, якій заявляється, і технічним результатом, що досягається, Поставлена задача досягається тим, що в існує наступний причинно-наслідковий зв'язок «Прийомному вузлі стріляючого пристрою ігрового автомата «Російська рулетка», який включає жеДійсно, виконання корпуса прийомного вузла у тоноприймач, детектор жетонів і спусковий привигляді маузера дозволяє імітувати заряджання стрій, корпус прийомного вузла виконаний у виді зброї (маузера) при заповненні жетонами накопимаузера, у верхній частині якого розташований чувача стріляючого пристрою, наявність же індижетоноприймач і індикатор заповнення накопичукатора заповнення накопичувача сприяє концентвача, усередині корпуса маузера розташований рації гравця на ігровій ситуації, а розташування детектор жетонів з електромагнітом і заслінкою цього індикатора на верхній частині корпуса маувідсікувача, а також спусковий механізм зі спускозера (прийомного пристрою) не відволікає увага вим гачком, крім того, детектор жетонів прийомногравця від гри, тому що знаходиться в його поле го вузла виконаний у вигляді двох електромагнітзору Ці ВІДМІННОСТІ ДОЗВОЛЯЮТЬ ПІДВИЩИТИ вірогідних датчиків - робочого й еталонного, з'єднаних зі ність, оперативність і інформативність пристрою, схемою контролю і зі схемою керування електроякий заявляється, і підвищують інтерес, азарт і магнітом відсікувача, при цьому індикатор заповдинамічність гри з ігровим автоматом, що заявлянення накопичувана виконаний у вигляді двоколірється ного світлодюда, причому зелений колір індицирує Виконання індикатора заповнення накопичуможливість прийому жетонів, а червоний - повне вача у вигляді двоколірного світлодюда дозволяє заповнення жетонами накопичувача, а спусковий гравцю легко візуально сприймати інформацію про механізм виконаний у вигляді мікроперемикача наявність жетонів у накопичувачі стріляючого приНовим у пристрої, якій заявляється, є нове конструктивне виконання прийомного вузла стріляючого пристрою, якій складає з нових конструктивних вузлів, датчиків і виконавчих механізмів, що дозволяє виконати задачу, поставлену у вина строю, що також підвищує інформативність даного пристрою і підвищує динамічність гри для користувача Виконання детектора жетонів у вигляді двох електромагнітних датчиків дозволяє упевнено ви значати «свої» жетони (чи монети), тому що в одному з датчиків постійно знаходиться зразок (еталон) дійсного жетона (монети), що нескладно замінити при користуванні іншими жетонами (чи монетами), ВІДПОВІДНО підкоректував настроювання електронної схеми детектора жетонів Ці ВІДМІТНІ ознаки пристрою, що заявляється, дозволяють скоротити час контролю жетонів, практично виключають імовірність використання підроблених жетонів, що підвищує оперативність даного пристрою і сприяють підвищенню азарту й інтересу гравців, що намагаються зарядити маузер «своїми» патронами (підробленими жетонами) Наявність електромагніта з відсікувачем усередині корпуса маузера дозволяє компактно розташувати жетоноприймач, жетонопровод і детектор жетонів у корпусі прийомного вузла стріляючого пристрою і, крім функції видалення несанкціонованих предметів, переривати доступ зайвих жетонів у накопичувач жетонів при переповненні останнього, тобто розширити функції ВІДСІкувача Ці ВІДМІТНІ ознаки також сприяють підвищенню оперативності роботи зі стріляючим пристроєм Виконання спускового пристрою у вигляді спускового механізму зі спусковим гачком дозволяє точно імітувати процес стрілянини з маузера шляхом натискання гравцем на гачок у потрібний момент часу, тому що мікроперемикач, керуючий роботою електромагніта вузла подачі жетонів, має деякий хід (люфт) до спрацьовування, що дозволяє додатково імітувати «плавне» натискання на спусковий гачок для точної стрілянини з маузера по мішені Ці ВІДМІТНІ ознаки пристрою, що заявляється, сприяють підвищенню вірогідності стрілянини з маузера, що значно підвищує ігровий інтерес Таким чином, можна зробити висновок, що поставлена у винаході задача - синтез нової конструкції прийомного вузла стріляючого пристрою - виконана з досягненням технічного результату підвищення інформативності, вірогідності й оперативності роботи ігрового автомата і, унаслідок цього, підвищення інтересу, азарту і динамічності гри для користувача Винахід ілюстрований кресленнями На фіг 1 зображений стріляючий пристрій ігрового автомата «Російська рулетка», на якому жирними ЛІНІЯМИ виділений прийомний вузол, на фіг 2 зображений прийомний вузол, вид ліворуч, на фіг 3 - те ж, вид праворуч Стріляючий пристрій ігрового автомата «Російська рулетка» складається з трьох основних вузлів - прийомного вузла 1, вузла подачі 2 і катапульти З Корпус 4 прийомного вузла 1 виконаний у вигляді маузера Зовні корпуса 4 розташований жетоноприймач 5, нижня частина якого примикає до електромагнітного датчика (робочого) 6 детектора жетонів 7, розташованого усередині корпуса 4 Детектор жетонів 7 містить також другий електромагнітний датчик (еталонний) 8, усередині якого знаходиться еталон (жетон для гри - умовно не показаний) Крім того, до складу детектора жетонів 7 входить електронна схема контролю жетонів і керу 56573 вання електромагнітом відсікувача (умовно не показаний) і електромагніт 9 із заслінкою відсікувача 10 Зовні корпуса 4 прийомного вузла 1 розташований спусковий гачок 11, при натисканні на який включається спусковий механізм 12, виконаний у вигляді мікроперемикача 13, що керує роботою електромагніта подачі вузла подачі 4 жетонів (умовно не показані) Зверху прийомного вузла 1, зовні і поруч з жетоноприймачем 5 розташований індикатор заповнення 14 накопичувача жетонів Індикатор заповнення 14 виконаний у вигляді двоколірного світлодюда, причому зелений колір індицирує можливість прийому жетонів, а червоний - повне заповнення жетонами накопичувача Датчик заповнення накопичувача жетонів вузла подачі з'єднаний зі схемою керування (умовно не показані) електромагніта 9 відсікувача Прийомний вузол стріляючого пристрою «Російська рулетка» працює в такий спосіб Гравець опускає в жетоноприймач 5 кілька жетонів, кожний з який проходить повз електромагнітний датчик (робочий) 6 детектора жетонів 7 Якщо гравець опускає санкціоновані жетони, то спрацьовує електромагніт 9 відсікувача і заслінка 10 відкриває шлях жетонам у жетонопровод 15 і жетони надходять у накопичувач жетонів (умовно не показаний) Якщо гравець опускає в жетоноприймач 5 несанкціоновані предмети чи якщо КІЛЬКІСТЬ опущених санкціонованих жетонів перевищує 10 штук, то відключається (по сигналі електронної схеми контролю жетонів і керування електромагнітом 9 відсікувача детектора жетонів чи датчика заповнення накопичувача жетонів) електромагніт 9 відсікувача і заслінка відсікувача 10 перекриває шлях жетонам у жетонопровод 15 При цьому несанкціоновані предмети і «зайві» санкціоновані жетони попадають у лоток повернення (умовно не показаний) При цих маніпуляціях гравець керується сигналом індикатора заповнення 14 накопичувача жетонів (умовно не показаний) якщо індикатор світиться зеленим кольором, то можна опускати жетони, а якщо колір індикатора - червоний, то накопичувач жетонів заповнений Після заповнення накопичувача жетонів гравець починає гру Для цього він вибирає момент, коли, на його думку, мішень, що рухається, знаходиться в зоні влучення жетона, і натискає спусковий гачок 11 стріляючого пристрою При цьому переміщається шток мікроперемикача 13 і його контакти замикаються Цей сигнал надходить у схему керування (умовно не показана), яка видає сигнал на включення електромагніта подачі (умовно не показаний) Спрацьовує електромагніт подачі і виштовхує жетон у катапульту З Жетон викидається катапультою 3 і по начіпній траєкторії - нагору - летить убік мішені Т я накопичувач жетонів виконаний, щонайменше, десятимісним, то гравець має можливість зробити десять пострілів по мішені, не перериваючи гру, не відволікаючи на «заряджання» маузера після кожного пострілу Це дозволяє гравцю конт 8 7 56573 ролювати хід гри, відзначаючи будь-яку зміну в досягненням технічного результату - підвищення ігровій ситуації інформативності, вірогідності й оперативності роботи ігрового автомата і, унаслідок цього, підвиТаким чином, на підставі усього вищевикпадещення інтересу, азарту і динамічності гри для коного, можна зробити висновок, що задача, поставристувача лена у винаході - синтез нової конструкції прийомного вузла стріляючого пристрою - виконана з Фіг. 1 Фіг. 2 56573 10 Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
