Рейкове стикове струмопровідне з’єднання

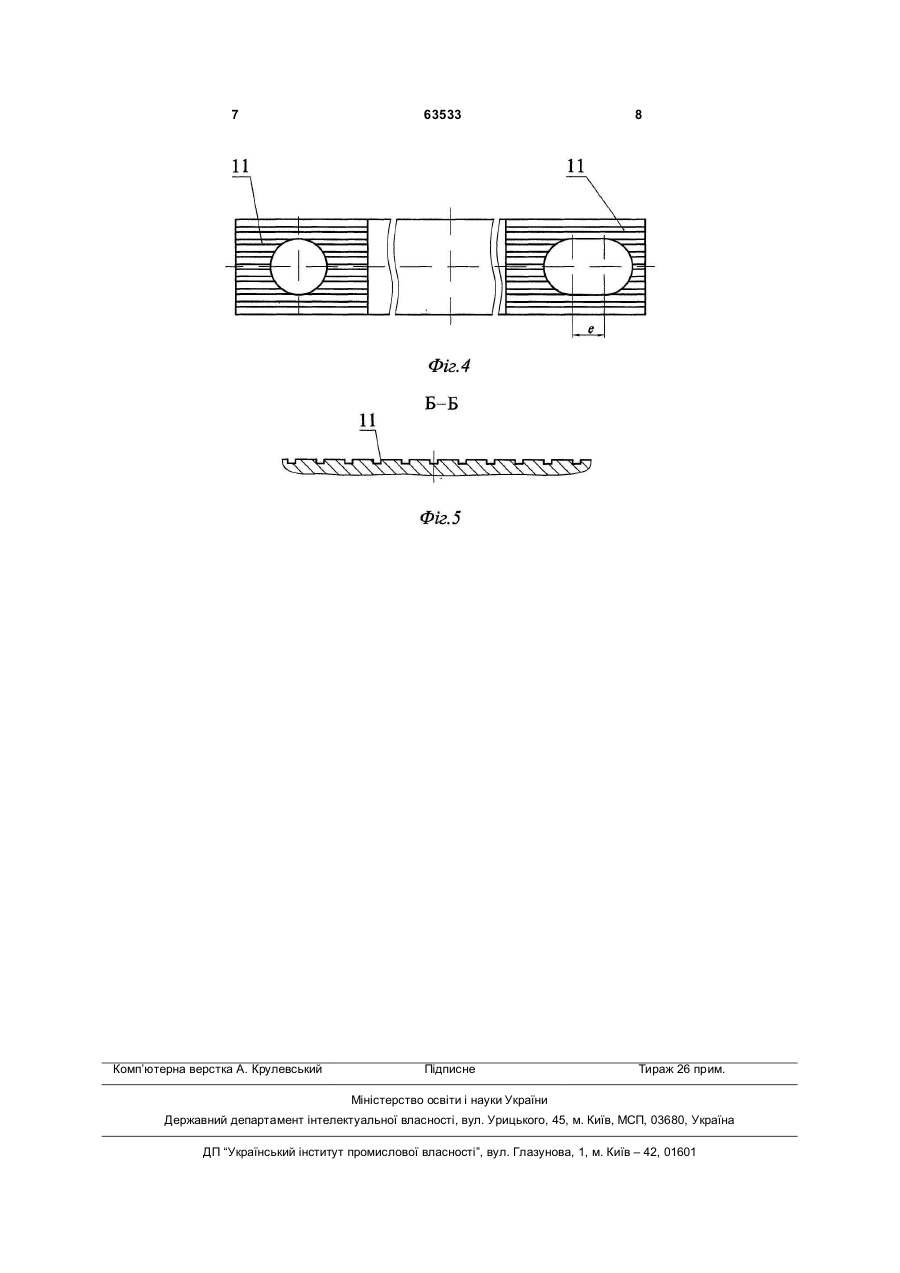

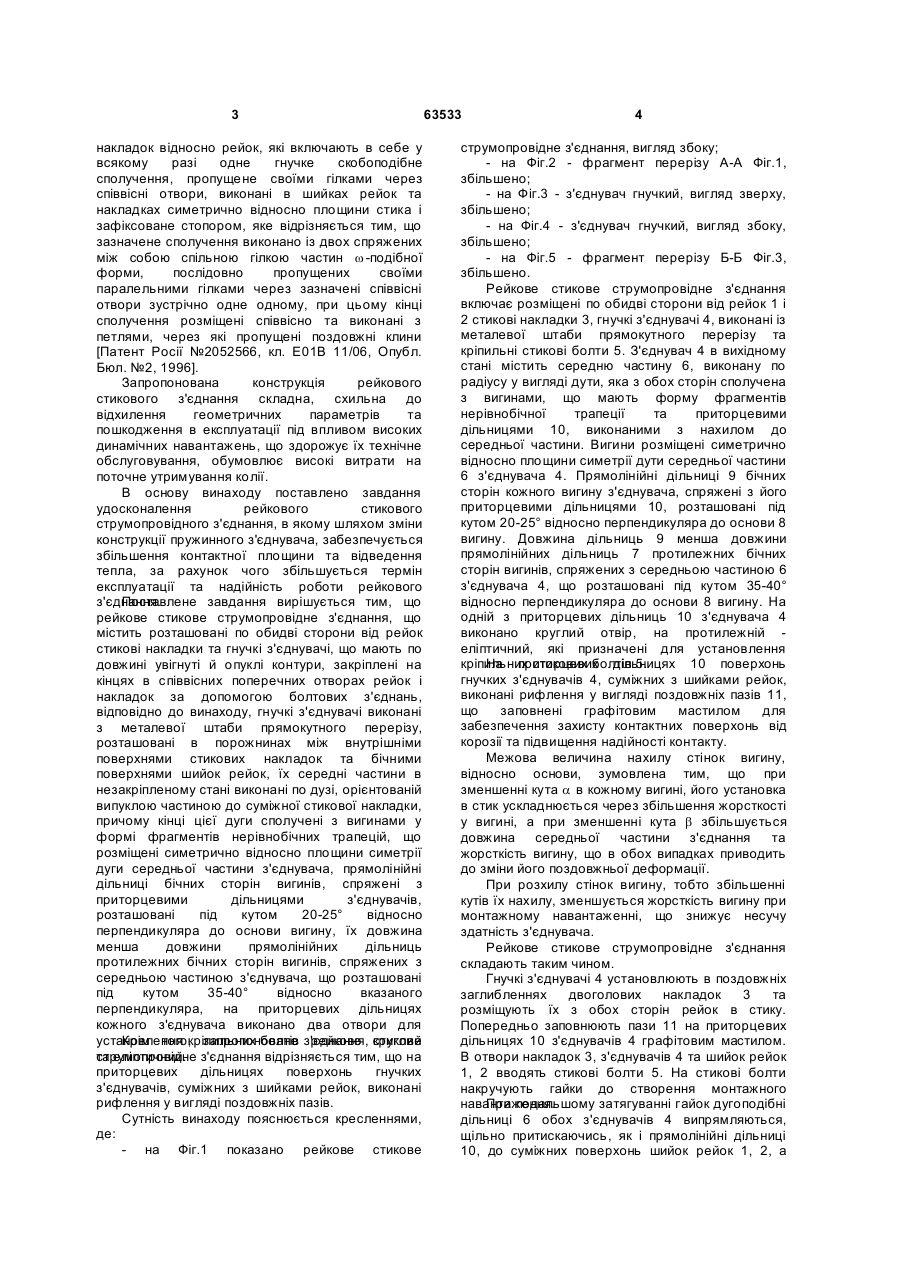

1. Рейкове стикове струмопровідне з'єднання, що містить розташовані по обидві сторони від рейок стикові накладки та гнучкі з'єднувачі, що мають по довжині увігнуті й опуклі контури, закріплені на кінцях в співвісних поперечних отворах рейок і накладок за допомогою болтових з'єднань, яке відрізняється тим, що гнучкі з'єднувачі виконані з металевої штаби прямокутного перерізу, розташовані в порожнинах між внутрішніми поверхнями стикових накладок та бічними поверхнями шийок рейки, їх середні частини в незакріпленому стані виконані по дузі, C2 2 (19) 1 3 накладок відносно рейок, які включають в себе у всякому разі одне гнучке скобоподібне сполучення, пропущене своїми гілками через співвісні отвори, виконані в шийках рейок та накладках симетрично відносно площини стика і зафіксоване стопором, яке відрізняється тим, що зазначене сполучення виконано із двох спряжених між собою спільною гілкою частин w -подібної форми, послідовно пропущених своїми паралельними гілками через зазначені співвісні отвори зустрічно одне одному, при цьому кінці сполучення розміщені співвісно та виконані з петлями, через які пропущені поздовжні клини [Патент Росії №2052566, кл. E01B 11/06, Опубл. Бюл. №2, 1996]. Запропонована конструкція рейкового стикового з'єднання складна, схильна до відхилення геометричних параметрів та пошкодження в експлуатації під впливом високих динамічних навантажень, що здорожує їх технічне обслуговування, обумовлює високі витрати на поточне утримування колії. В основу винаходу поставлено завдання удосконалення рейкового стикового струмопровідного з'єднання, в якому шляхом зміни конструкції пружинного з'єднувача, забезпечується збільшення контактної площини та відведення тепла, за рахунок чого збільшується термін експлуатації та надійність роботи рейкового з'єднання. Поставлене завдання вирішується тим, що рейкове стикове струмопровідне з'єднання, що містить розташовані по обидві сторони від рейок стикові накладки та гнучкі з'єднувачі, що мають по довжині увігнуті й опуклі контури, закріплені на кінцях в співвісних поперечних отворах рейок і накладок за допомогою болтових з'єднань, відповідно до винаходу, гнучкі з'єднувачі виконані з металевої штаби прямокутного перерізу, розташовані в порожнинах між внутрішніми поверхнями стикових накладок та бічними поверхнями шийок рейок, їх середні частини в незакріпленому стані виконані по дузі, орієнтованій випуклою частиною до суміжної стикової накладки, причому кінці цієї дуги сполучені з вигинами у формі фрагментів нерівнобічних трапецій, що розміщені симетрично відносно площини симетрії дуги середньої частини з'єднувача, прямолінійні дільниці бічних сторін вигинів, спряжені з приторцевими дільницями з'єднувачів, розташовані під кутом 20-25° відносно перпендикуляра до основи вигину, їх довжина менша довжини прямолінійних дільниць протилежних бічних сторін вигинів, спряжених з середньою частиною з'єднувача, що розташовані під кутом 35-40° відносно вказаного перпендикуляра, на приторцевих дільницях кожного з'єднувача виконано два отвори для установлення кріпильних болтів з'єднання, стикове Крім того, запропоноване рейкове круглий струмопровідне з'єднання відрізняється тим, що на та еліптичний. приторцевих дільницях поверхонь гнучких з'єднувачів, суміжних з шийками рейок, виконані рифлення у вигляді поздовжніх пазів. Сутність винаходу пояснюється кресленнями, де: - на Фіг.1 показано рейкове стикове 63533 4 струмопровідне з'єднання, вигляд збоку; - на Фіг.2 - фрагмент перерізу A-A Фіг.1, збільшено; - на Фіг.3 - з'єднувач гнучкий, вигляд зверху, збільшено; - на Фіг.4 - з'єднувач гнучкий, вигляд збоку, збільшено; - на Фіг.5 - фрагмент перерізу Б-Б Фіг.3, збільшено. Рейкове стикове струмопровідне з'єднання включає розміщені по обидві сторони від рейок 1 і 2 стикові накладки 3, гнучкі з'єднувачі 4, виконані із металевої штаби прямокутного перерізу та кріпильні стикові болти 5. З'єднувач 4 в вихідному стані містить середню частину 6, виконану по радіусу у вигляді дути, яка з обох сторін сполучена з вигинами, що мають форму фрагментів нерівнобічної трапеції та приторцевими дільницями 10, виконаними з нахилом до середньої частини. Вигини розміщені симетрично відносно площини симетрії дути середньої частини 6 з'єднувача 4. Прямолінійні дільниці 9 бічних сторін кожного вигину з'єднувача, спряжені з його приторцевими дільницями 10, розташовані під кутом 20-25° відносно перпендикуляра до основи 8 вигину. Довжина дільниць 9 менша довжини прямолінійних дільниць 7 протилежних бічних сторін вигинів, спряжених з середньою частиною 6 з'єднувача 4, що розташовані під кутом 35-40° відносно перпендикуляра до основи 8 вигину. На одній з приторцевих дільниць 10 з'єднувача 4 виконано круглий отвір, на протилежній еліптичний, які призначені для установлення кріпильних стикових болтів 5. Ha приторцевих дільницях 10 поверхонь гнучких з'єднувачів 4, суміжних з шийками рейок, виконані рифлення у вигляді поздовжніх пазів 11, що заповнені графітовим мастилом для забезпечення захисту контактних поверхонь від корозії та підвищення надійності контакту. Межова величина нахилу стінок вигину, відносно основи, зумовлена тим, що при зменшенні кута a в кожному вигині, його установка в стик ускладнюється через збільшення жорсткості у вигині, а при зменшенні кута b збільшується довжина середньої частини з'єднання та жорсткість вигину, що в обох випадках приводить до зміни його поздовжньої деформації. При розхилу стінок вигину, тобто збільшенні кутів їх нахилу, зменшується жорсткість вигину при монтажному навантаженні, що знижує несучу здатність з'єднувача. Рейкове стикове струмопровідне з'єднання складають таким чином. Гнучкі з'єднувачі 4 установлюють в поздовжніх заглибленнях двоголових накладок 3 та розміщують їх з обох сторін рейок в стику. Попередньо заповнюють пази 11 на приторцевих дільницях 10 з'єднувачів 4 графітовим мастилом. В отвори накладок 3, з'єднувачів 4 та шийок рейок 1, 2 вводять стикові болти 5. На стикові болти накручують гайки до створення монтажного навантаження. При подальшому затягуванні гайок дугоподібні дільниці 6 обох з'єднувачів 4 випрямляються, щільно притискаючись, як і прямолінійні дільниці 10, до суміжних поверхонь шийок рейок 1, 2, а 5 прямолінійні дільниці 8 вигинів з'єднувачів 4 притискаються до поверхонь суміжних стикових накладок 3. Запропонована конструкція рейкового стикового струмопровідного з'єднання підвищує безпеку експлуатації рейкової колії та забезпечує за рахунок збільшеної площини контакту та інтенсивного відведення тепла безперебійну роботу схеми автоматизації і сигналізації, 63533 6 підвищує надійність та знижує витрати праці на експлуатацію електричних з'єднань рейок ланкової колії. По даному технічному рішенню розроблена технічна документація на дослідну партію виробів, яка успішно пройшла експлуатаційні випробування. Замовником та споживачем цієї продукції є залізниці України. 7 Комп’ютерна верстка А. Крулевський 63533 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
