Рейкове стикове ізолювальне з’єднання

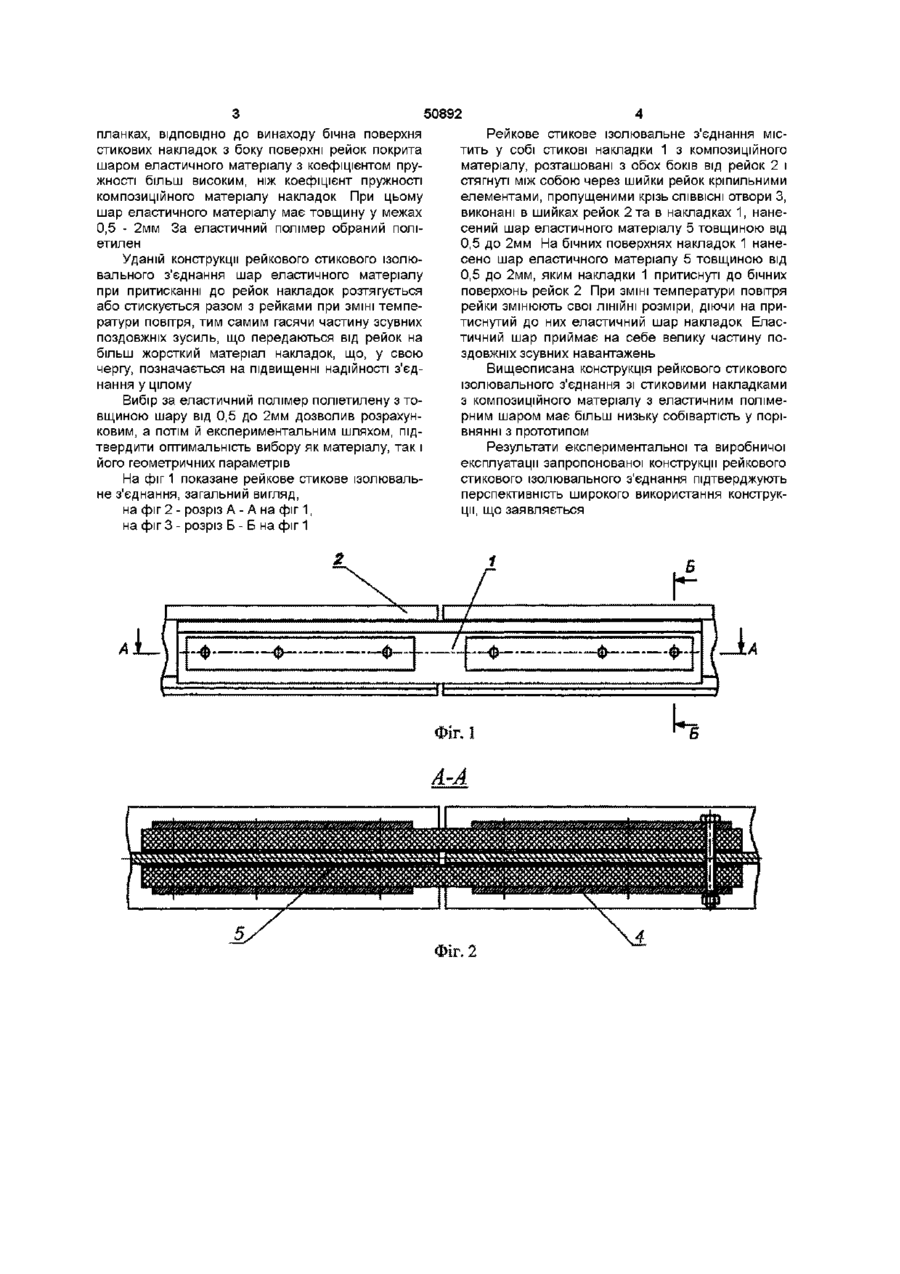

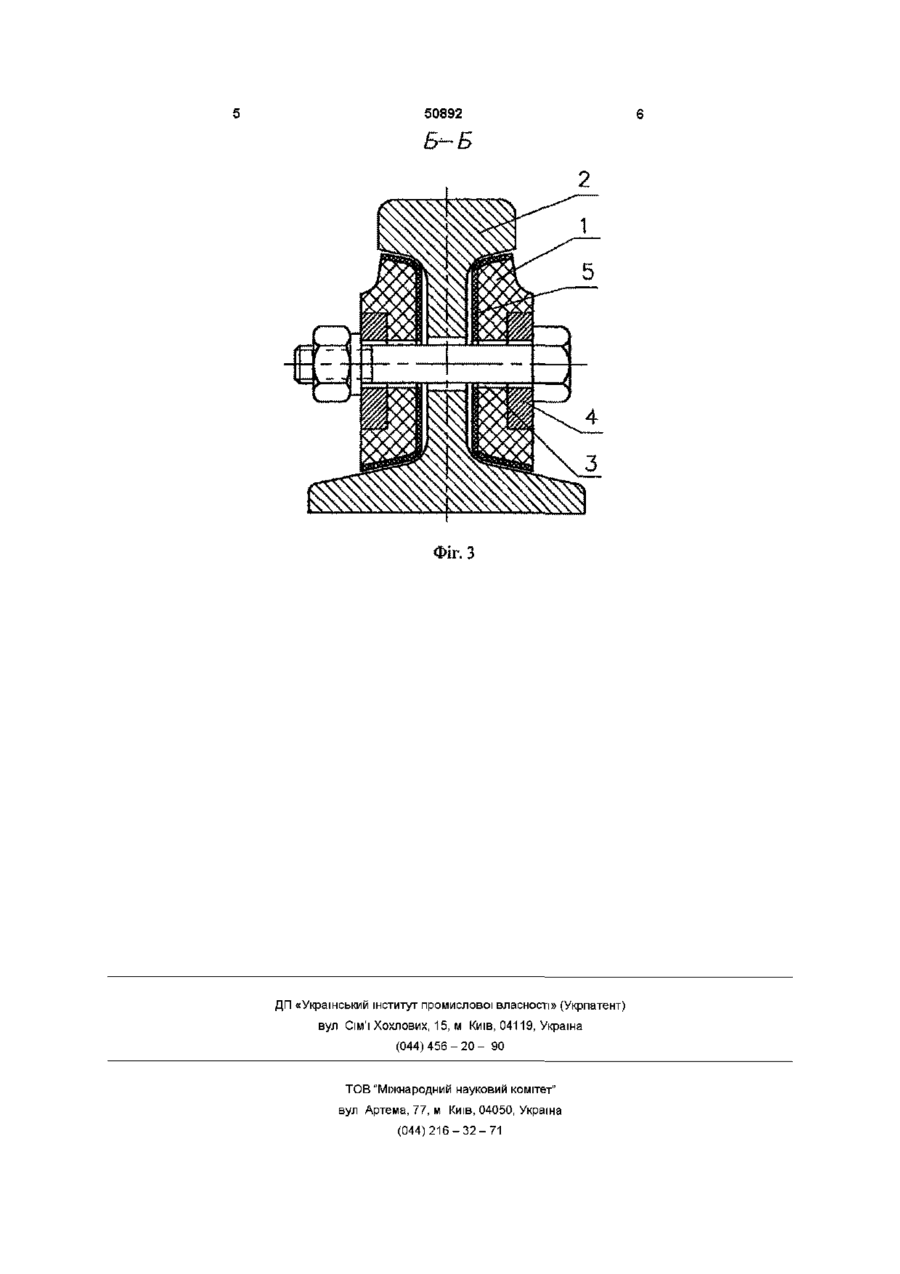

1 Рейкове стикове ізолювальне з'єднання, що містить розташовані з обох боків від рейок стикові накладки з композиційного матеріалу і металеві притискні планки однакової довжини, стягнуті між собою за допомогою кріпильних елементів, що пропущені крізь СПІВВІСНІ отвори в шийках рейок, накладках та притискних планках, яке відрізняється тим, що бічна поверхня стикових накладок з боку поверхні рейок покрита шаром більш еластичного матеріалу, ніж композиційний матеріал 2 Рейкове стикове ізолювальне з'єднання за п 1, яке відрізняється тим, що шар еластичного матеріалу має товщину 0,5 - 2 мм 3 Рейкове стикове ізолювальне з'єднання за пп 12, яке відрізняється тим, що за еластичний матеріал вибраний поліетилен Винахід стосується верхньої будови залізничної коли, а саме конструкцій рейкових ізолювальних стиків залізничних колій Відомо електроізолювальне стикове з'єднання рейок, що містить розташовані з боків рейок накладки з отворами для елементів кріплення, виконані зі сталі з пластмасовим покриттям (див патент Великобританії № 1033663, кл Е 01G 24 Е, 1966 р) Проте відомий пристрій має недостатньо високу надійність роботи через високий опір поздовжньому зміщенню накладок відносно рейок, особливо при їхньому укороченні при негативних температурах, що позначається на надійності роботи з'єднання Відомо також рейкове стикове ізолювальне з'єднання, прийняте за прототип, що містить накладки зі сталевого елемента з пластмасовим покриттям, всередині якого рівномірно розподілені металеві гранули, твердість яких перевищує твердість рейок Крім того, в зоні взаємодії з поверхнею рейок дане покриття має вертикальні виступи з гранями, розташованими під гострим кутом до поверхні рейок і спрямованими своїми вершинами дзеркально симетрично стосовно стикового зазору (див патент СРСР № 997613, кл Е 01В 11/54, 1980 р) Накладки цього електроізолювального з'єднання технічно складні у виготовленні і складаються з дорогих металевих гранул, що значно підвищує собівартість стику у цілому Основним недоліком прототипу є те, що надійність такого рейкового стикового ізолювального з'єднання є недостатньою через невисокий опір поздовжньому зміщенню і, крім того, накладки цього електроізолювального з'єднання технічно складні у виготовленні і складаються з дорогих металевих гранул, що збільшує собівартість конструкції стику у цілому В основу технічного вирішення, що заявляється, поставлена задача підвищення надійності рейкового стикового ізолювального з'єднання шляхом погашення частини зсувних зусиль між рейкою та накладкою при ЗМІНІ температури повітря, а також зниження собівартості конструкції накладки Поставлена задача досягається тим, що у ВІДОМІЙ конструкції рейкового стикового ізолювального з'єднання, що містить розташовані з обох боків від рейок стикові накладки з композиційного матеріалу і металеві притискні планки однакової довжини, стягнуті між собою за допомогою кріпильних елементів, що пропущені через СПІВВІСНІ отвори в шийках рейок, накладках та притискних 00 о ю 50892 планках, ВІДПОВІДНО ДО винаходу бічна поверхня стикових накладок з боку поверхні рейок покрита шаром еластичного матеріалу з коефіцієнтом пружності більш високим, ніж коефіцієнт пружності композиційного матеріалу накладок При цьому шар еластичного матеріалу має товщину у межах 0,5 - 2мм За еластичний полімер обраний поліетилен Уданій конструкції рейкового стикового ізолювального з'єднання шар еластичного матеріалу при притисканні до рейок накладок розтягується або стискується разом з рейками при ЗМІНІ температури повітря, тим самим гасячи частину зсувних поздовжніх зусиль, що передаються від рейок на більш жорсткий матеріал накладок, що, у свою чергу, позначається на підвищенні надійності з'єднання у цілому Вибір за еластичний полімер поліетилену з товщиною шару від 0,5 до 2мм дозволив розрахунковим, а потім й експериментальним шляхом, підтвердити оптимальність вибору як матеріалу, так і його геометричних параметрів На фіг 1 показане рейкове стикове ізолювальне з'єднання, загальний вигляд, на фіг 2 - розріз А - А на фіг 1, на фіг 3 - розріз Б - Б на фіг 1 Рейкове стикове ізолювальне з'єднання містить у собі стикові накладки 1 з композиційного матеріалу, розташовані з обох боків від рейок 2 і стягнуті між собою через шийки рейок кріпильними елементами, пропущеними крізь СПІВВІСНІ отвори З, виконані в шийках рейок 2 та в накладках 1, нанесений шар еластичного матеріалу 5 товщиною від 0,5 до 2мм На бічних поверхнях накладок 1 нанесено шар еластичного матеріалу 5 товщиною від 0,5 до 2мм, яким накладки 1 притиснуті до бічних поверхонь рейок 2 При ЗМІНІ температури повітря рейки змінюють свої ЛІНІЙНІ розміри, діючи на притиснутий до них еластичний шар накладок Еластичний шар приймає на себе велику частину поздовжніх зсувних навантажень Вищеописана конструкція рейкового стикового ізолювального з'єднання зі стиковими накладками з композиційного матеріалу з еластичним полімерним шаром має більш низьку собівартість у порівнянні з прототипом Результати експериментальної та виробничої експлуатації запропонованої конструкції рейкового стикового ізолювального з'єднання підтверджують перспективність широкого використання конструкції, що заявляється ШІ'/Л'/І '/f//////f////////,v///;//'/j/s>////!//jY-/f. '/v/////////?////////f/M, Ч Ь Ч Ч Ж ж ч ч Фіг. 2 ^^^^^^Ч%^ч^ж^^^к^^^^хч^Іьчч 50892 Б-Б Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
