Зернозбиральна машина

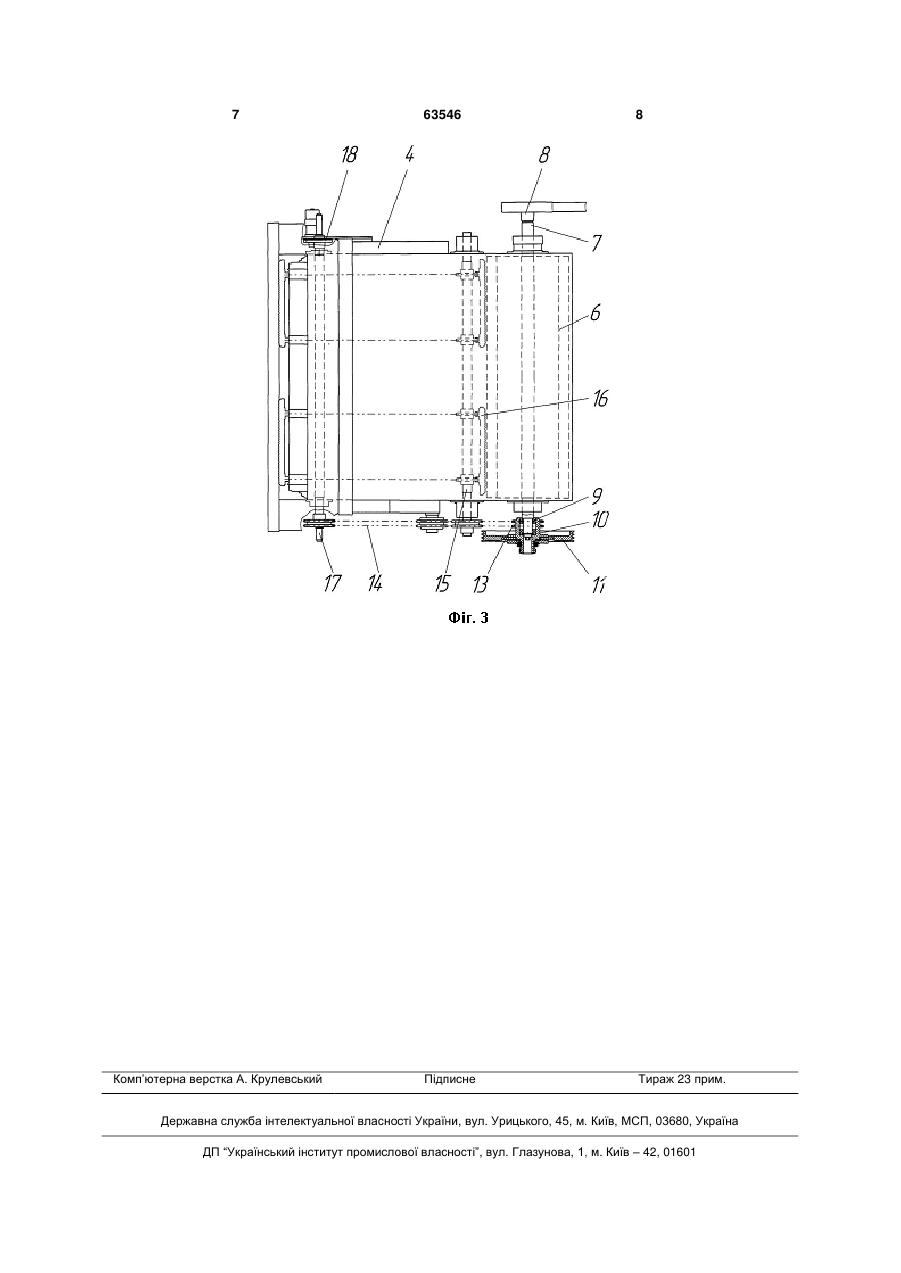

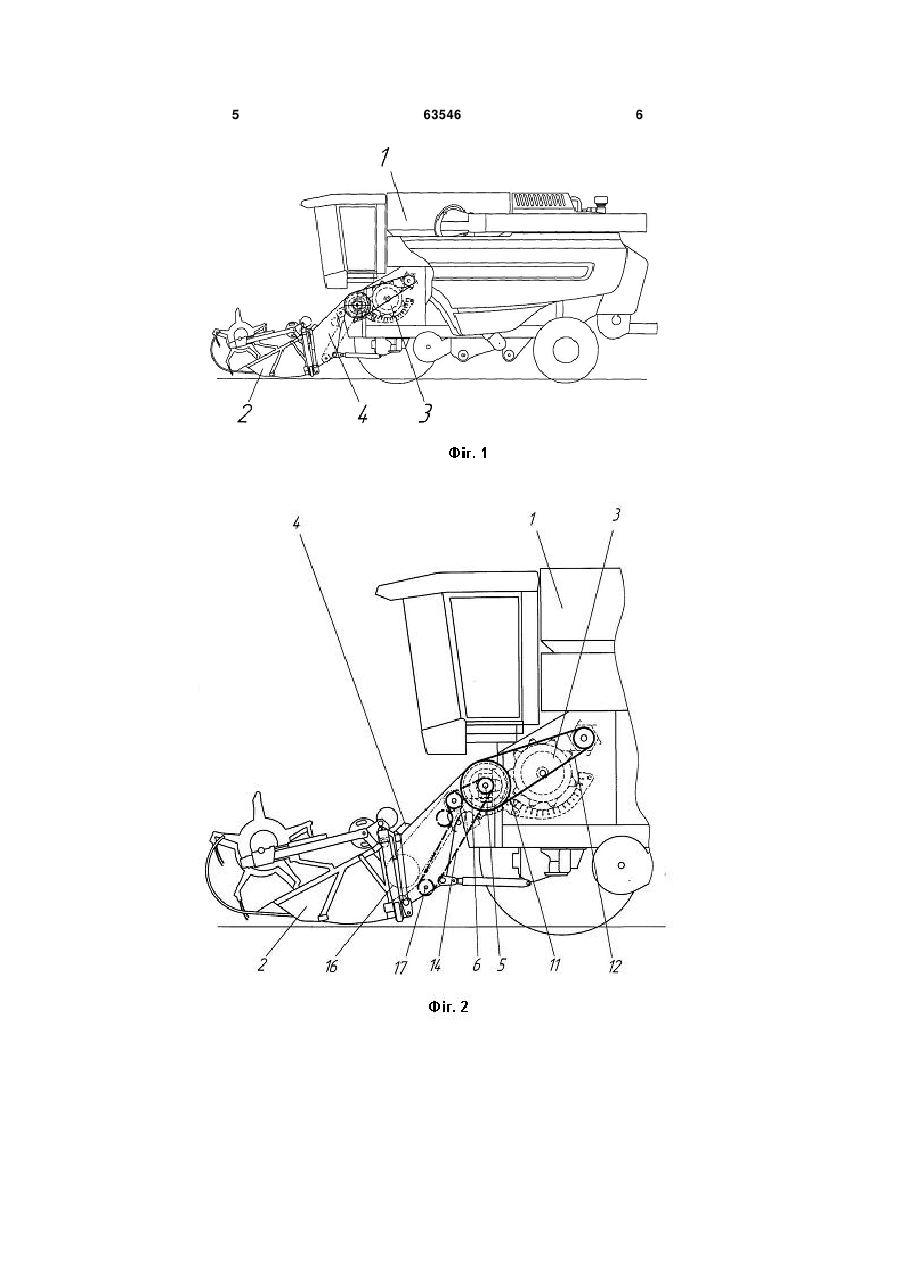

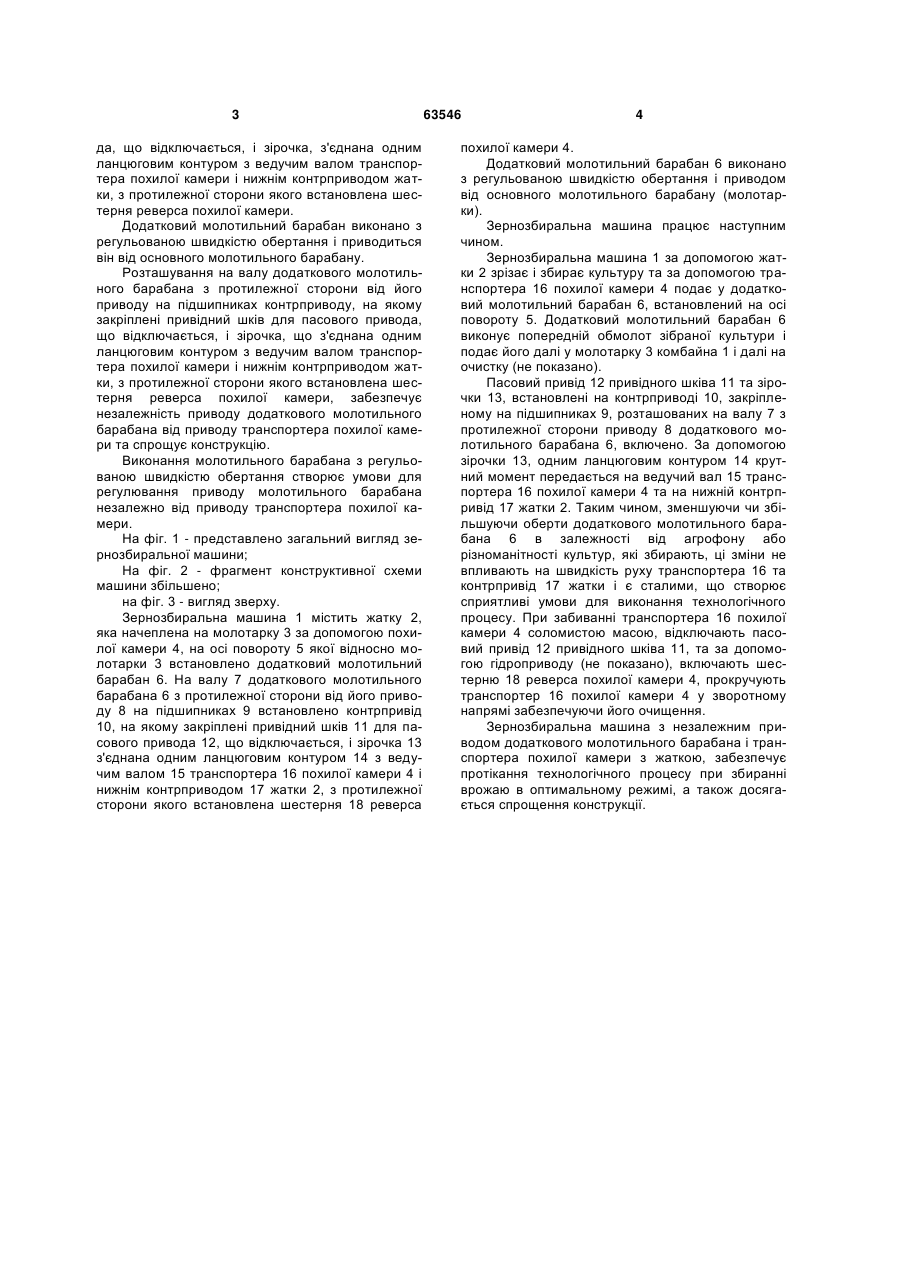

1. Зернозбиральна машина, що містить жатку, яка начеплена на молотарку за допомогою похилої 3 да, що відключається, і зірочка, з'єднана одним ланцюговим контуром з ведучим валом транспортера похилої камери і нижнім контрприводом жатки, з протилежної сторони якого встановлена шестерня реверса похилої камери. Додатковий молотильний барабан виконано з регульованою швидкістю обертання і приводиться він від основного молотильного барабану. Розташування на валу додаткового молотильного барабана з протилежної сторони від його приводу на підшипниках контрприводу, на якому закріплені привідний шків для пасового привода, що відключається, і зірочка, що з'єднана одним ланцюговим контуром з ведучим валом транспортера похилої камери і нижнім контрприводом жатки, з протилежної сторони якого встановлена шестерня реверса похилої камери, забезпечує незалежність приводу додаткового молотильного барабана від приводу транспортера похилої камери та спрощує конструкцію. Виконання молотильного барабана з регульованою швидкістю обертання створює умови для регулювання приводу молотильного барабана незалежно від приводу транспортера похилої камери. На фіг. 1 - представлено загальний вигляд зернозбиральної машини; На фіг. 2 - фрагмент конструктивної схеми машини збільшено; на фіг. 3 - вигляд зверху. Зернозбиральна машина 1 містить жатку 2, яка начеплена на молотарку 3 за допомогою похилої камери 4, на осі повороту 5 якої відносно молотарки 3 встановлено додатковий молотильний барабан 6. На валу 7 додаткового молотильного барабана 6 з протилежної сторони від його приводу 8 на підшипниках 9 встановлено контрпривід 10, на якому закріплені привідний шків 11 для пасового привода 12, що відключається, і зірочка 13 з'єднана одним ланцюговим контуром 14 з ведучим валом 15 транспортера 16 похилої камери 4 і нижнім контрприводом 17 жатки 2, з протилежної сторони якого встановлена шестерня 18 реверса 63546 4 похилої камери 4. Додатковий молотильний барабан 6 виконано з регульованою швидкістю обертання і приводом від основного молотильного барабану (молотарки). Зернозбиральна машина працює наступним чином. Зернозбиральна машина 1 за допомогою жатки 2 зрізає і збирає культуру та за допомогою транспортера 16 похилої камери 4 подає у додатковий молотильний барабан 6, встановлений на осі повороту 5. Додатковий молотильний барабан 6 виконує попередній обмолот зібраної культури і подає його далі у молотарку 3 комбайна 1 і далі на очистку (не показано). Пасовий привід 12 привідного шківа 11 та зірочки 13, встановлені на контрприводі 10, закріпленому на підшипниках 9, розташованих на валу 7 з протилежної сторони приводу 8 додаткового молотильного барабана 6, включено. За допомогою зірочки 13, одним ланцюговим контуром 14 крутний момент передається на ведучий вал 15 транспортера 16 похилої камери 4 та на нижній контрпривід 17 жатки 2. Таким чином, зменшуючи чи збільшуючи оберти додаткового молотильного барабана 6 в залежності від агрофону або різноманітності культур, які збирають, ці зміни не впливають на швидкість руху транспортера 16 та контрпривід 17 жатки і є сталими, що створює сприятливі умови для виконання технологічного процесу. При забиванні транспортера 16 похилої камери 4 соломистою масою, відключають пасовий привід 12 привідного шківа 11, та за допомогою гідроприводу (не показано), включають шестерню 18 реверса похилої камери 4, прокручують транспортер 16 похилої камери 4 у зворотному напрямі забезпечуючи його очищення. Зернозбиральна машина з незалежним приводом додаткового молотильного барабана і транспортера похилої камери з жаткою, забезпечує протікання технологічного процесу при збиранні врожаю в оптимальному режимі, а також досягається спрощення конструкції. 5 63546 6 7 Комп’ютерна верстка А. Крулевський 63546 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
