Пристрій для випробування робочих органів сільськогосподарських машин

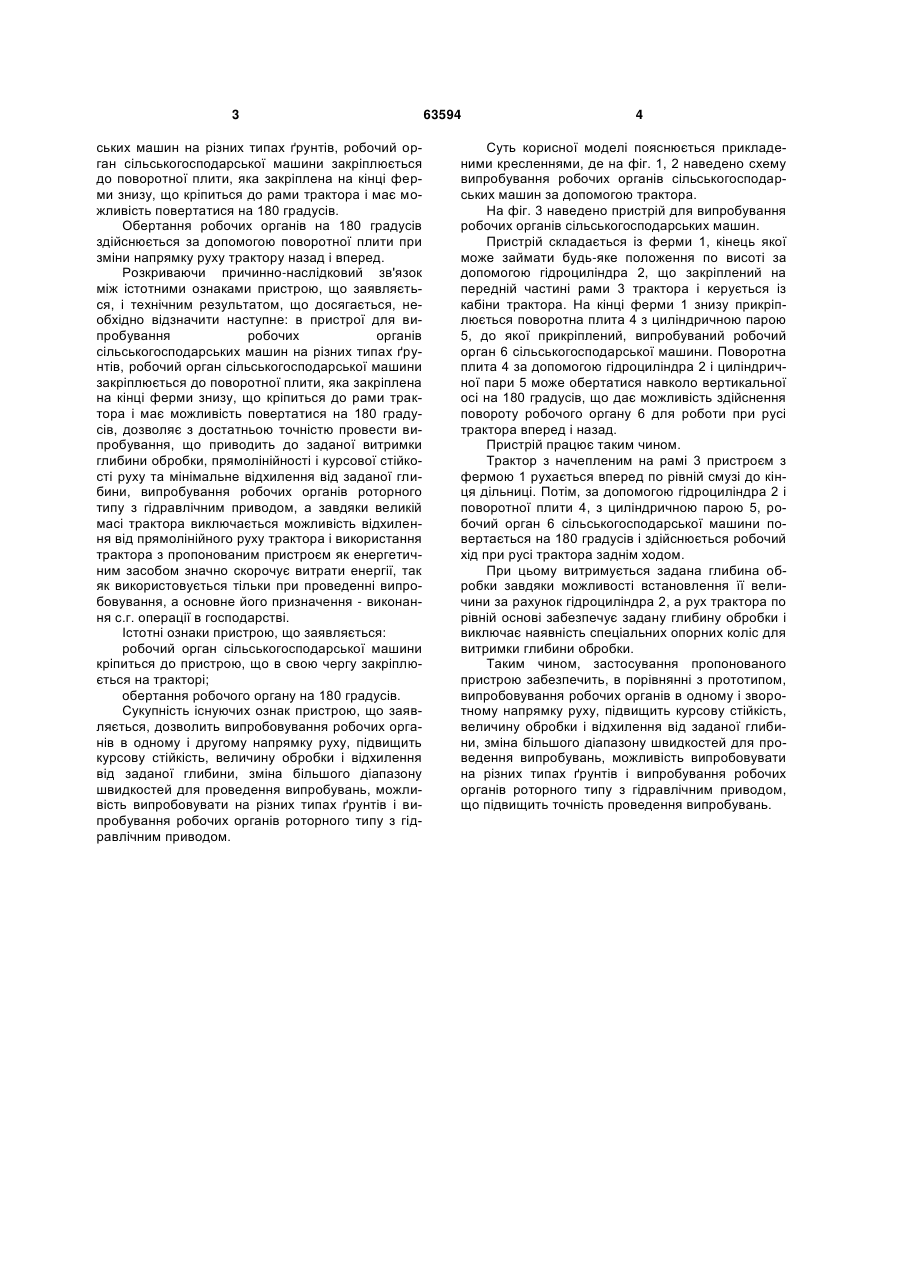

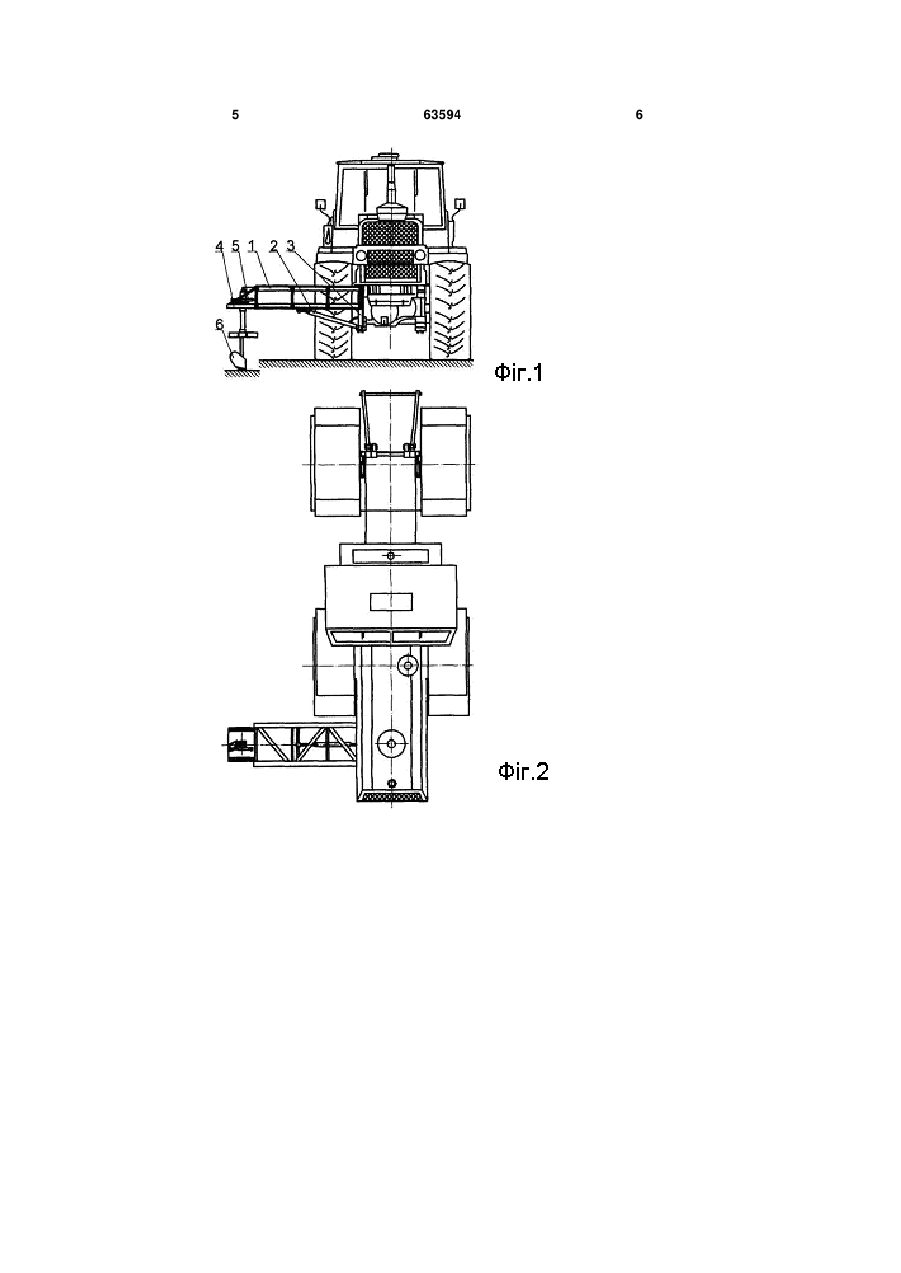

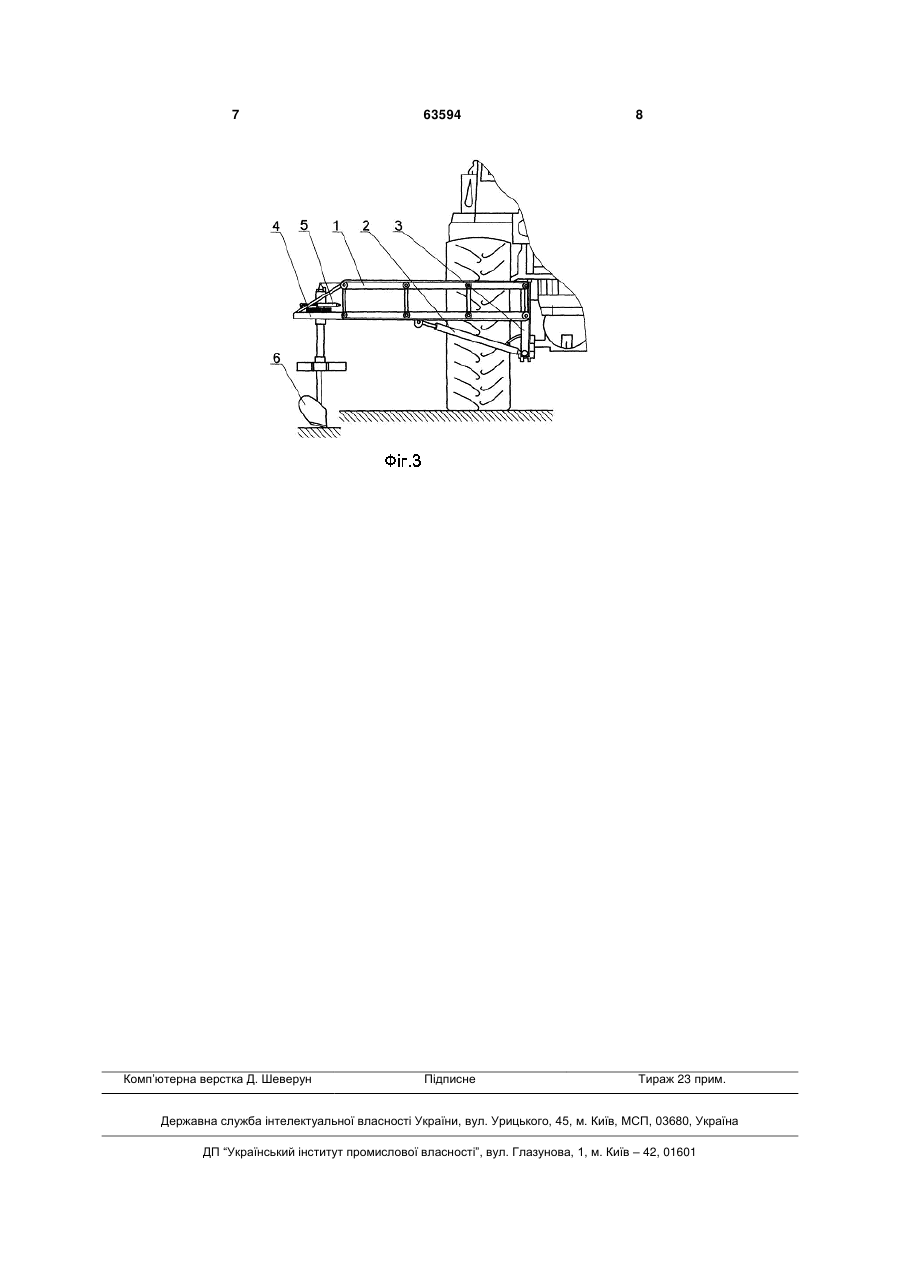

Пристрій для випробовування робочих органів сільськогосподарських машин на різних типах ґрунтів, який відрізняється тим, що робочий орган сільськогосподарської машини закріплюється до поворотної плити, яка закріплена на кінці ферми знизу, що кріпиться до рами трактора і має можливість повертатися на 180 градусів. (19) (21) u201103848 (22) 30.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ГРІПАЧЕВСЬКИЙ МИКОЛА СЕРГІЙОВИЧ, МАРЧЕНКО ДМИТРО ДМИТРОВИЧ (73) ГРІПАЧЕВСЬКИЙ МИКОЛА СЕРГІЙОВИЧ 3 ських машин на різних типах ґрунтів, робочий орган сільськогосподарської машини закріплюється до поворотної плити, яка закріплена на кінці ферми знизу, що кріпиться до рами трактора і має можливість повертатися на 180 градусів. Обертання робочих органів на 180 градусів здійснюється за допомогою поворотної плити при зміни напрямку руху трактору назад і вперед. Розкриваючи причинно-наслідковий зв'язок між істотними ознаками пристрою, що заявляється, і технічним результатом, що досягається, необхідно відзначити наступне: в пристрої для випробування робочих органів сільськогосподарських машин на різних типах ґрунтів, робочий орган сільськогосподарської машини закріплюється до поворотної плити, яка закріплена на кінці ферми знизу, що кріпиться до рами трактора і має можливість повертатися на 180 градусів, дозволяє з достатньою точністю провести випробування, що приводить до заданої витримки глибини обробки, прямолінійності і курсової стійкості руху та мінімальне відхилення від заданої глибини, випробування робочих органів роторного типу з гідравлічним приводом, а завдяки великій масі трактора виключається можливість відхилення від прямолінійного руху трактора і використання трактора з пропонованим пристроєм як енергетичним засобом значно скорочує витрати енергії, так як використовується тільки при проведенні випробовування, а основне його призначення - виконання с.г. операції в господарстві. Істотні ознаки пристрою, що заявляється: робочий орган сільськогосподарської машини кріпиться до пристрою, що в свою чергу закріплюється на тракторі; обертання робочого органу на 180 градусів. Сукупність існуючих ознак пристрою, що заявляється, дозволить випробовування робочих органів в одному і другому напрямку руху, підвищить курсову стійкість, величину обробки і відхилення від заданої глибини, зміна більшого діапазону швидкостей для проведення випробувань, можливість випробовувати на різних типах ґрунтів і випробування робочих органів роторного типу з гідравлічним приводом. 63594 4 Суть корисної моделі пояснюється прикладеними кресленнями, де на фіг. 1, 2 наведено схему випробування робочих органів сільськогосподарських машин за допомогою трактора. На фіг. 3 наведено пристрій для випробування робочих органів сільськогосподарських машин. Пристрій складається із ферми 1, кінець якої може займати будь-яке положення по висоті за допомогою гідроциліндра 2, що закріплений на передній частині рами 3 трактора і керується із кабіни трактора. На кінці ферми 1 знизу прикріплюється поворотна плита 4 з циліндричною парою 5, до якої прикріплений, випробуваний робочий орган 6 сільськогосподарської машини. Поворотна плита 4 за допомогою гідроциліндра 2 і циліндричної пари 5 може обертатися навколо вертикальної осі на 180 градусів, що дає можливість здійснення повороту робочого органу 6 для роботи при русі трактора вперед і назад. Пристрій працює таким чином. Трактор з начепленим на рамі 3 пристроєм з фермою 1 рухається вперед по рівній смузі до кінця дільниці. Потім, за допомогою гідроциліндра 2 і поворотної плити 4, з циліндричною парою 5, робочий орган 6 сільськогосподарської машини повертається на 180 градусів і здійснюється робочий хід при русі трактора заднім ходом. При цьому витримується задана глибина обробки завдяки можливості встановлення її величини за рахунок гідроциліндра 2, а рух трактора по рівній основі забезпечує задану глибину обробки і виключає наявність спеціальних опорних коліс для витримки глибини обробки. Таким чином, застосування пропонованого пристрою забезпечить, в порівнянні з прототипом, випробовування робочих органів в одному і зворотному напрямку руху, підвищить курсову стійкість, величину обробки і відхилення від заданої глибини, зміна більшого діапазону швидкостей для проведення випробувань, можливість випробовувати на різних типах ґрунтів і випробування робочих органів роторного типу з гідравлічним приводом, що підвищить точність проведення випробувань. 5 63594 6 7 Комп’ютерна верстка Д. Шеверун 63594 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
