Кондиціонер

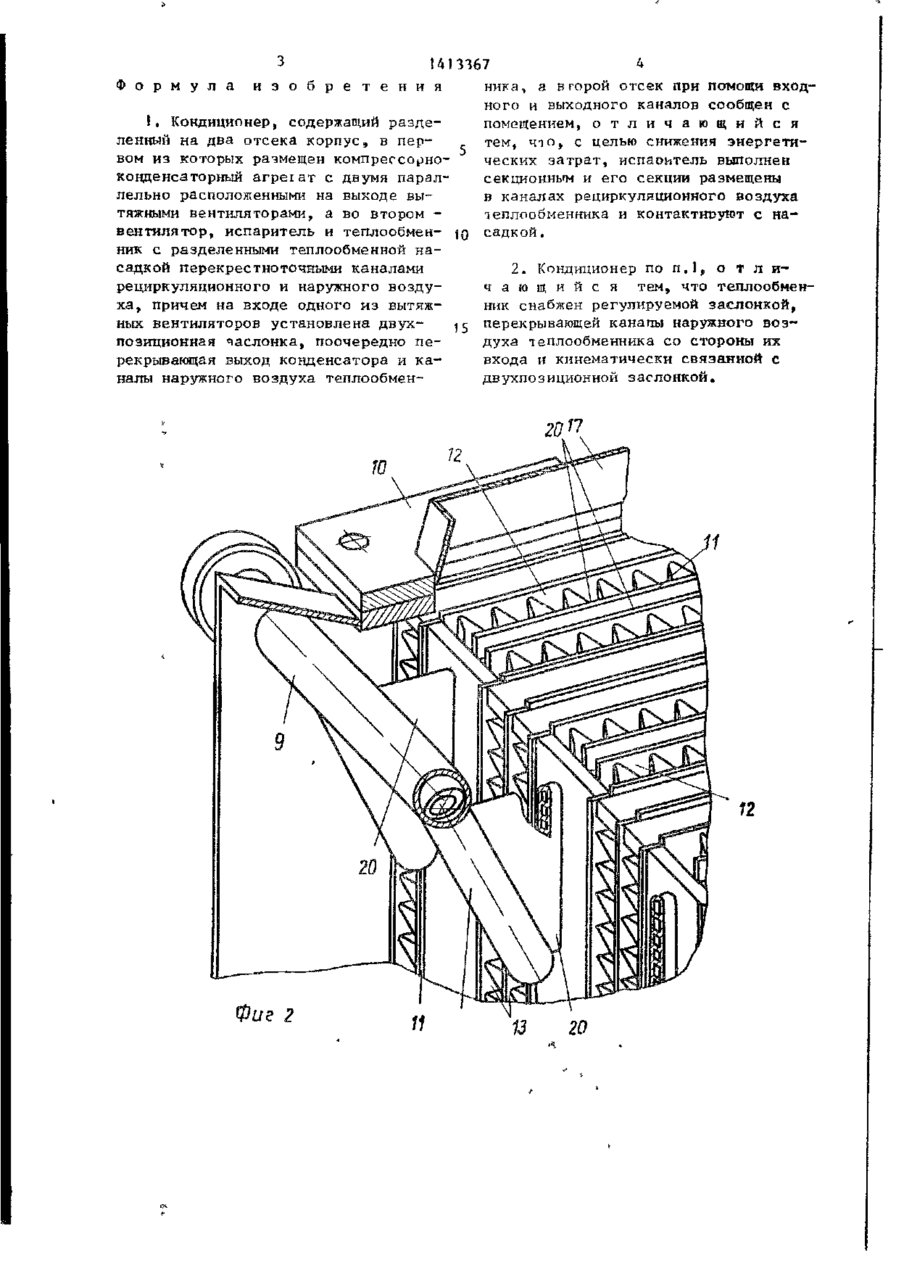

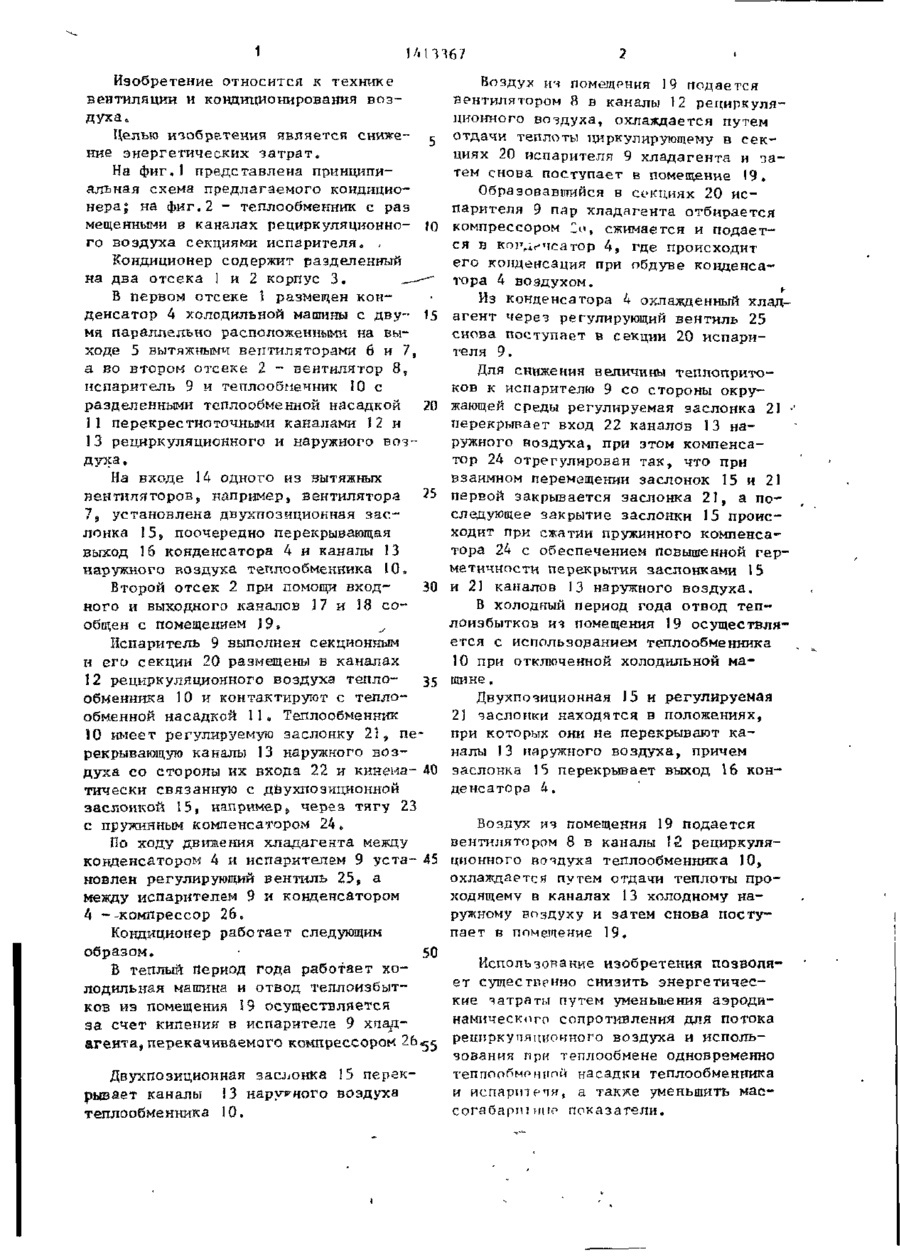

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (50 4 F 24 F 1/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 41S76S2/29-O6 (22) 02,02*87 (46) 3 0 , 0 7 . 8 8 . Бюл. № 28 (72) М.С.Вайсбурд, А,М,Шатравка и С.А.Симкова (53) 697.94(088,8) (56) Авторское свидетельство СССР № 903665, кл. F 24 F 1/02, Ї980. (54) КОНДИЦИОНЕР (57) Изобретение позволяет снизить энергетические затраты при кондиционировании воздуха. Корпус 3 разделен на два отсека 1 и 2. В отсеке I размещен конденсатор 4 холодильной машины с двумя параллельно расположенными на выходе 5 вентиляторами 6 и 7, В отсеке 2 установлены вентилятор 8, испаритель (И) 9 и теплообменник 10 с разделенными насадкой перекрестноточными каналами (К) рециркуляционного и наружного воздуха. На входе вентилятора 7 установлена двухпозиционная%заслонка 15 S поочередно перекрывающая выход 16 конденсатора 4 и К, Отсек 2 К 17 и 18 сообщен с помещением,, И 9 выполнен секционным и его секции размещены в К и контактируют с насадкой. Теплообменник 10 имеет регулирующую заслонку 21» перекрывающую К со стороны их входа 22 и кинематически связанную с заслонкой Ї5. Между И 9 и конденсатором 4 установлен компрессор 26. Для теплообмена используется одновременно насадка теплообменника 10 и Й 9. 1 э.п, ф-лы, 2 ил. 1 Изобретение относится к технике вентиляции и кондиционирования в о з духа. Целью изобретения является сниже- с ние энергетических з а т р а т . На фиг.1 представлена принципиальная схема предлагаемого кондиционера; на ф и г . 2 - теплообменник с раз мещенными в каналах рециркуляционно- Ю го воздуха секциями испарителя, , Кондиционер содержит разделенный на два отсека 1 и 2 корпус 3 . „.--'-'' В первом отсеке \ размещен конденсатор 4 холодильной машины с дву- 15 мя параллельно расположенными на выходе 5 вытяжными вентиляторами 6 и 7, а во втором отсеке 2 - вентилятор 8, испаритель 9 и теплообменник 10 с разделенными теплообменной насадкой 20 И лерекрестноточными каналами 12 и 13 рециркуляционного и наружного в о з духа. На входе 14 одного из вытяжных вентиляторов, например, вентилятора 25 7Э установлена двухпозициокная з а с лонка !5» поочередно перекрывающая выход 16 конденсатора 4 и каналы 13 наружного воздуха теплообменника 10» Второй отсек 2 при помощи вход30 ного и выходного каналов 37 и 18 с о общен с помещением ] 9 . _, Испаритель 9 выполнен секционным и его секции 20 размещены в каналах 12 рециркуляционного воздуха тепло35 обменника 10 и контактируют с теплообменной насадкой 1 1 . Теплообменник 10 имеет регулируемую заслонку 21 9 перекрывающую каналы 13 наружного в о з духа со стороны их входа 22 и кинема- 40 тически связанную с двухпозиционной заслонкой 15, например s через тягу 23 с пружинным компенсатором 24. По ходу движения хладагента между конденсатором 4 и испарителем 9 у с т а - 45 новлен регулирующий вентиль 25, а между испарителем 9 и конденсатором 4 - к о м п р е с с о р 26. Кондиционер работает следующим образом. • 50 В теплый Период года работает холодильная машина и отвод теплоизбытков из помещения 19 осуществляется за счет кипения в испарителе 9 хладагента, перекачиваемого компрессором 26^5 Двухпозиционная заспонка 15 перекрывает каналы 13 наружного воздуха теплообменника 10. Воздух из помещения 19 подается вентилятором 8 в каналы 12 рециркуляционного воздуха, охлаждается путем отдачи теплоты циркулирующему в с е к циях 20 испарителя 9 хладагента и татем снова поступает в помещение 19. Образовавшейся в секциях 20 и с парителя 9 пар хладагента отбирается компрессором 2о, сжимается и подается в к о р ^ ч с а т о р 4, где происходит его конденсация при обдуве конденсатора 4 воздухом. Из конденсатора 4 охлажденный хладагент через регулирующий вентиль 25 снова поступает в секции 20 испарителя 9. Для снижения величины теплопритоков к испарителю 9 со стороны окружающей среды регулируемая заслонка 21 -' перекрывает вход 22 каналов 13 наружного воздуха, при этом компенсатор 24 отрегулирован так, что при взаимном перемещении заслонок 15 и 21 первой закрывается заслонка 2 1 , а последующее закрытие заслонки 15 происходит при сжатии пружинного компенсатора 24 с обеспечением повышенной герметичности перекрытия заслонками 15 и 21 каналов 13 наружного воздуха, В холодный период года отвод теплоиэбытков из помещения 19 осуществляется с использованием теплообменника 10 при отключенной холодильной машине . Двухпозиционная 15 и регулируемая 21 заслонки находятся в положениях, при которых они не перекрывают к а налы 13 наружного воздуха, причем заслонка 15 перекрывает выход 16 конденсатора 4. Воздух из помещения 19 подается вентилятором 8 в каналы 12 рециркуляционного воздуха теплообменника 10, охлаждается путем отдачи теплоты проходящему в каналах 13 холодному наружному воздуху и затем снова поступает в помещение 19, Использование изобретения позволяет существенно снизить энергетические затраты путем уменьшения аэродинамического сопротивления для потока рециркуопционного воздуха и использования при теплообмене одновременно тепПООП'МРмной насадки теплообменника и испарнтрчя, а также уменьшить массогабарш НИР показатели. НП367 Ф о р м у л а и з о б р е т е н и я ника „ а второй отсек при помощи входного и выходного каналов сообщен с і . Кондиционер, содержащий раздепомещением, о т л и ч а ю щ и й с я ленный на два отсека корпус, в пертем, что, с целью снижения энергетивом из которых размещен компрегсорноческих затрат, испаоитель выполнен конденсаторный а г р е ї а т с двумя паралсекционным и его секции размещены лельно расположенными на выходе выв каналах рециркуляционного воздуха тяжными вентиляторами, а во втором теплообменника и контактируют с навентилятор, испаритель и теплообмен- 10 садкой. ник с разделенными теплообменной насадкой перекрестноточными каналами 2. Кондиционер по п , 1 , о т л ирециркуляционного и наружного воздуч а ю щ и й с я тем, что теплообменха, причем на входе одного из вытяжник снабжен регулируемой заслонкой, ных вентиляторов установлена двухj5 перекрывающей канапы наружного возпозиционная заслонка, поочередно педуха теплообменника со стороны их рекрывающая выход конденсатора и к а входа и кинематически связанной с налы наружного воздуха теплообмендвухпозиционной заслонкой. 20 Ц 10 12 12 13 20 urns; Редактор А.Лежнина Составитель М.Ращепкин * Техред А.Кравчук Корректор В.Бутяга Заказ 3762/39 Тираж 663 Подписное ВНИИПИ Государственного комитета СССР по делам изобретении и открытии 113035, Москва, Ж-35, Раушская наб. , д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, А
