Автономний кондиціонер

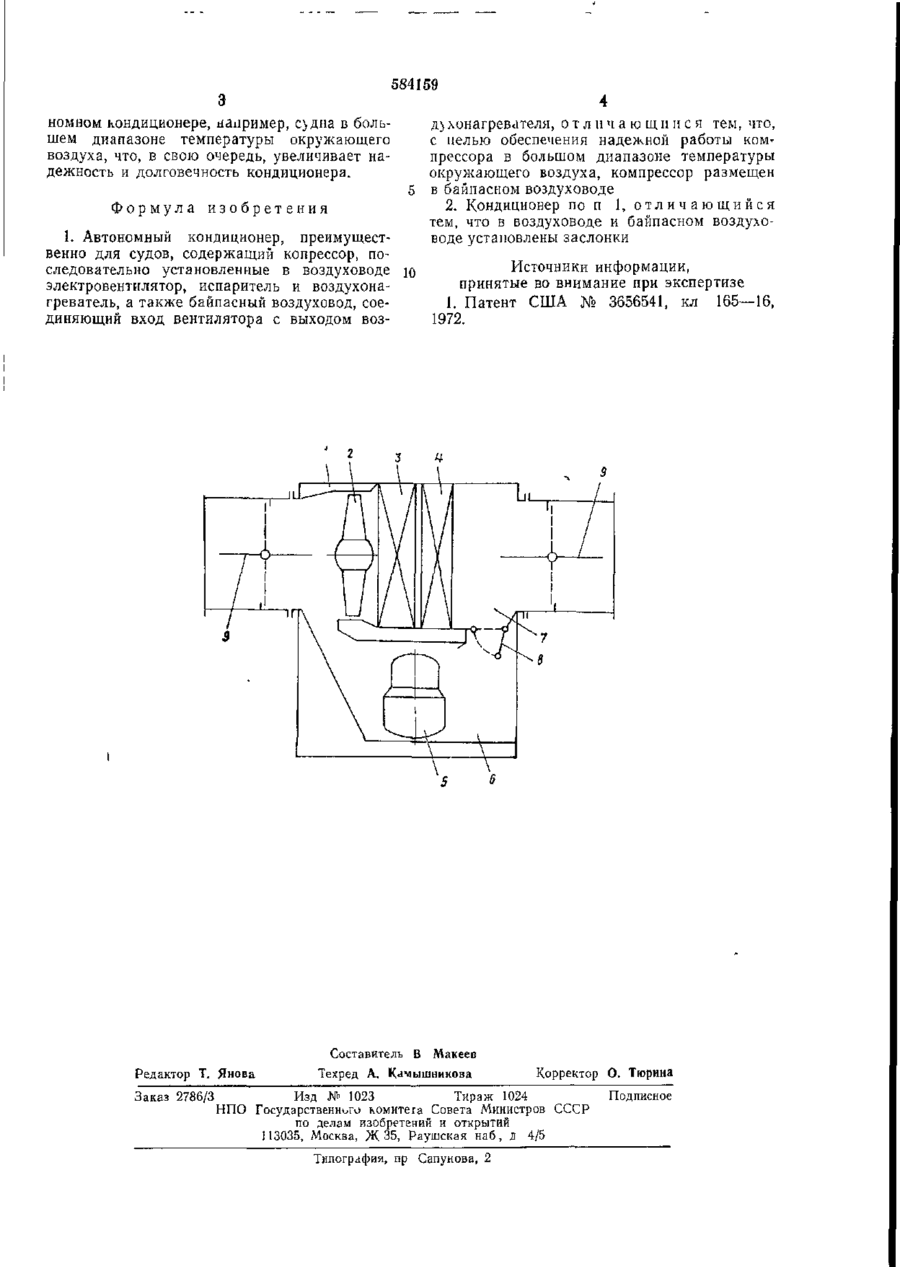

Союз Советских (И) Социалистических республик 'ОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву — (22) Заявлено Ї8.10.74 (21) 2069350/29-11 с присоединением заявки № Государственный комитет Совета Министров СССР по делай изобретений и открытий (23) Приоритет (51) М.Кл. 2 F 24F 1/02 В 63 J 2/02 — — (43) Опубликовано 15.12.77. Бюллетень № 46 (53) УДК 629.12.06:628.83 (088.8) (45) Дата опубликования описания 09.01.78 (72) Авторы изобретения Н. И. Патлайчук, Б. И. Бришников и В. А. Сенечкин (71) Заявитель (54) АВТОНОМНЫЙ КОНДИЦИОНЕР 1 Изобретение относится к системам кондиционирования воздуха, в частности к автономным кондиционерам, преимущественно для судов. Известен автономный кондиционер, содержащий компрессор, последовательно установленные в воздуховоде электровентилятор, испаритель, воздухонагреватель, байпасный воздуховод, соединяющий вход вентилятора с выходом воздухонагревателя [1]. Однако в таком автономном кондиционере не обеспечивается надежная работа компрессора в большом диапазоне температуры окружающего воздуха. С целью обеспечения надежной работы компрессора в большом диапазоне температуры окружающего воздуха в предлагаемом автономном кондиционьре компрессор размещен в байпасном воздуховоде; в воздуховоде и байпасном воздуховоде установлены заслонки. На чертеже изображена схема автономного кондиционера. Кондиционер состоит из корпуса 1, в котором смонтированы последовательно электровентиляюр 2, испаритель 3, электрический воздухонагреватель 4. Герметичный компрессор 5 установлен в байпасном воздуховоде 6, сообщающемся с воздуховодом 7 кондиционера при помощи заслонки 8. На входе и выходе воздуховода 7 установлены заслошщ.Й, 5 Ю 15 20 25 30 Кондиционер работает следующим образом. В режиме охлаждения при повышении температуры воздуха в воздуховоде 6 свыше 30° С открывают заслонку 8 и часть воздуха, нагнетаемого электровентилятором 2 и охлажденного в испарителе 3, байпаснруется через воздуховод 6 па вход электровентилятора 2, при этом воздух охлаждает компрессор 5, что способствует установлению температуры масла и встроенного электродвигателя на допустимом уровне. Заслонки 9 открыты. При необходимости запуска компрессора 5 пос.е длительной стоянки при низкой температуре воздуха в воздуховоде 6 отключают часть нагревательных элементов воздухонагревателя 4, закрывают заслонки 9, открывают заслонку 8 и включают электровентилятор 2. Воздух, циркулируя по замкнутому контуру, подогревается в воздухонагревателе 4 и передает тепло корпусу компрессора 5, в результате испаряется хладагент из маслофреоповои смеси в картере компрессора 5, при этом исключается возможность выхода компрессора 5 из строя при запуске. После подогрева корпуса компрессора 5 на 5—6° С выключают воздухонагреватель 4, открывают заслонки 9 и вклюіают компрессор 5. Таким образом, при использовании предлагаемого кондиционера обеспечивается надежная работа компрессорного агрегата в авто 584ї59 номном кондиционере, например, с>дна в большем диапазоне температуры окружающего воздуха, что, в свою очередь, увеличивает надежность и долговечность кондиционера. Формула изобретения 1. Автономный кондиционер, преимущественно для судов, содержащий копрессор, последовательно установленные в воздуховоде 10 электровентилятор, испаритель и воздухонагреватель, а также байпасный воздуховод, соединяющий вход вентилятора с выходом воз 4 д>хонагревателя, о т л и ч а ю щ и й с я тем, что, с целью обеспечения надежной работы компрессора в большом диапазоне температуры окружающего воздуха, компрессор размещен в баипасноы воздуховоде 2. Кондиционер п о п 1, о т л и ч а ю щ и й с я тем, что в воздуховоде и байпасном воздуховоде установлены заслонки Источники информации, принятые во внимание при экспертизе 1. Патент США № 3656541, кл 165— •16, 1972. 5 6 Составитель В Макеев Редактор Т. Янова Заказ 2786/3 Техред А. Ючышникова Корректор О. Тюрина Изд № 1023 Тираж 1024 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий ! 13035, Москва, Ж 35, Раушская наб, л 4/5 Типография, пр Сапунова, 2 Подписное
