Спосіб і пристрій для виробництва високоміцної сталевої смуги
Формула / Реферат

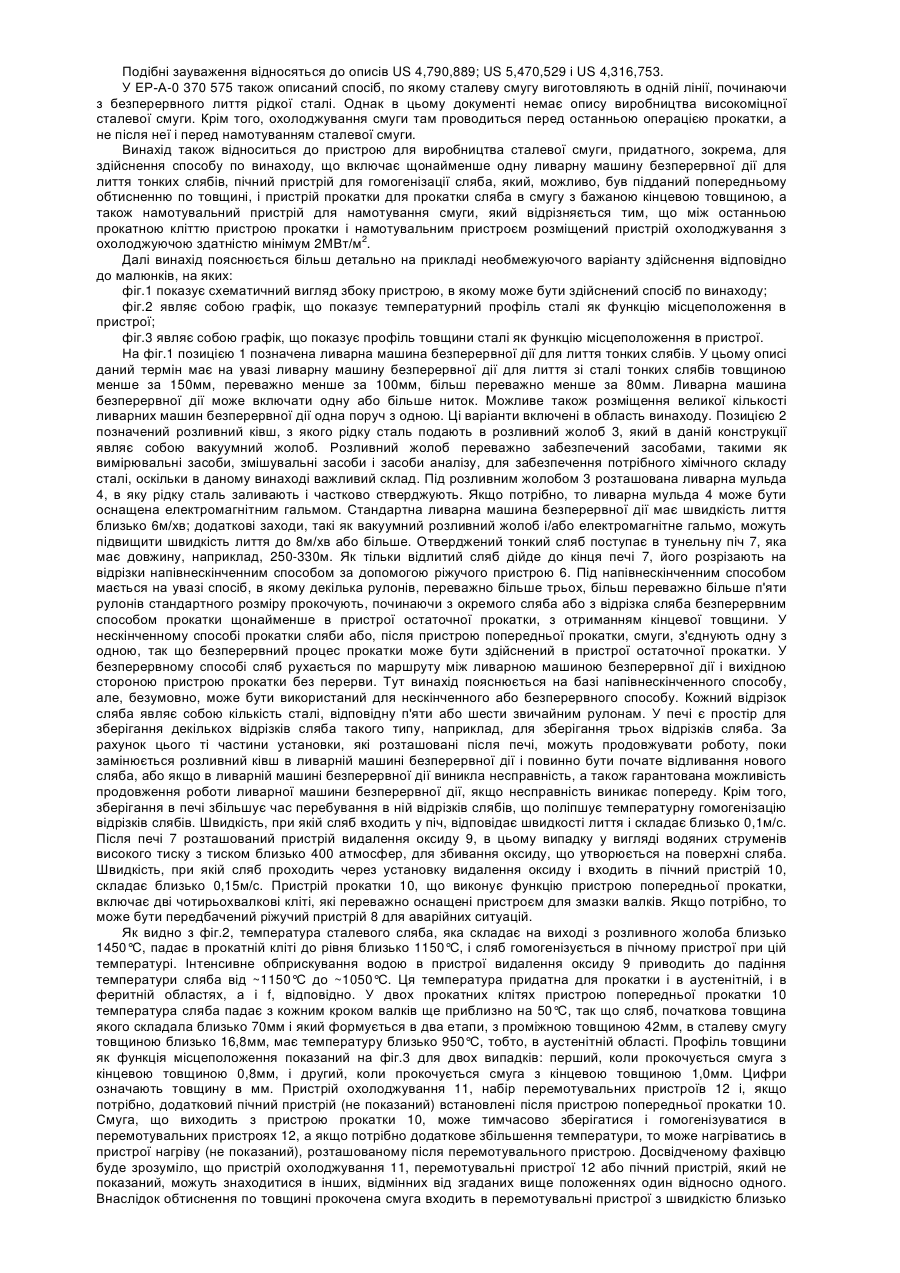

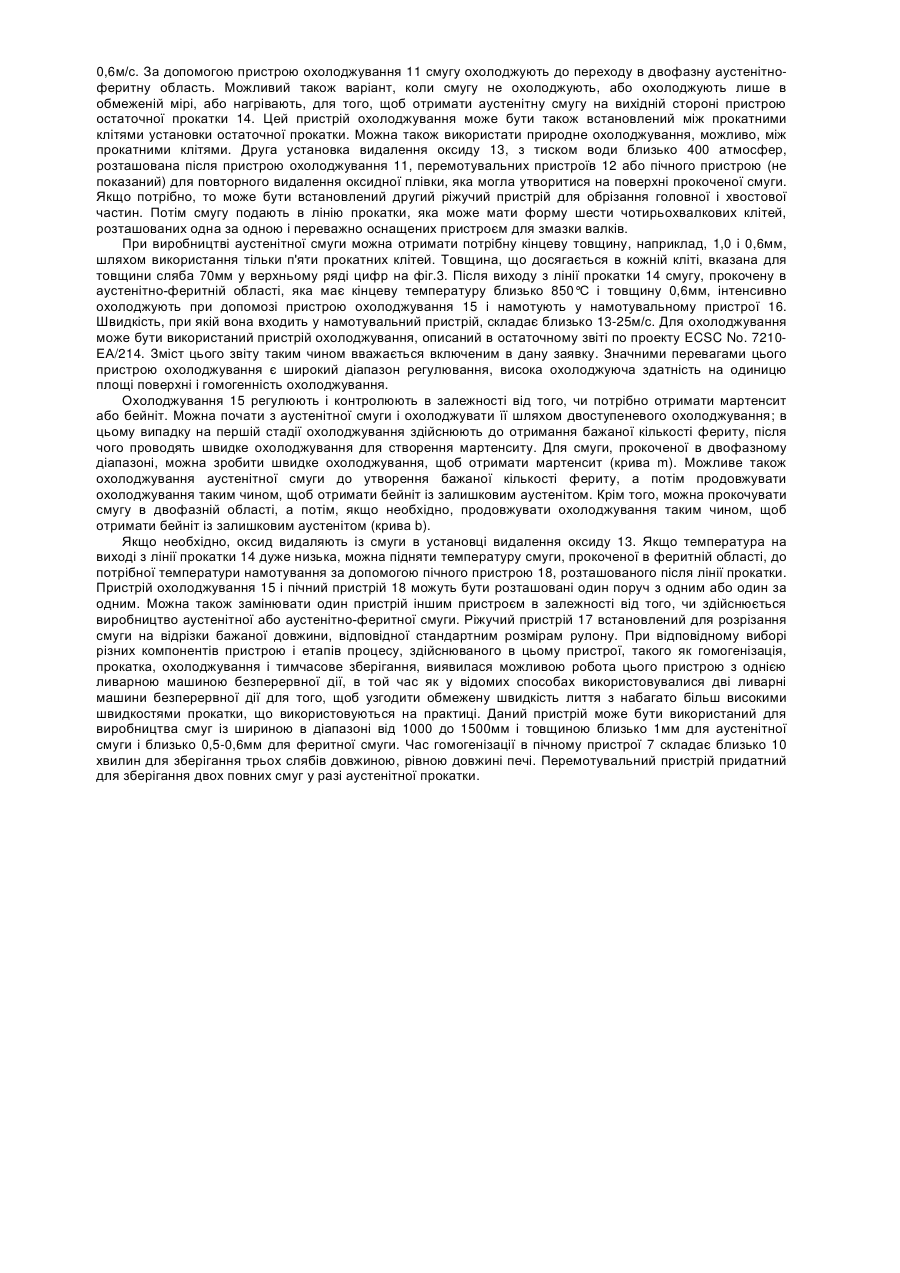

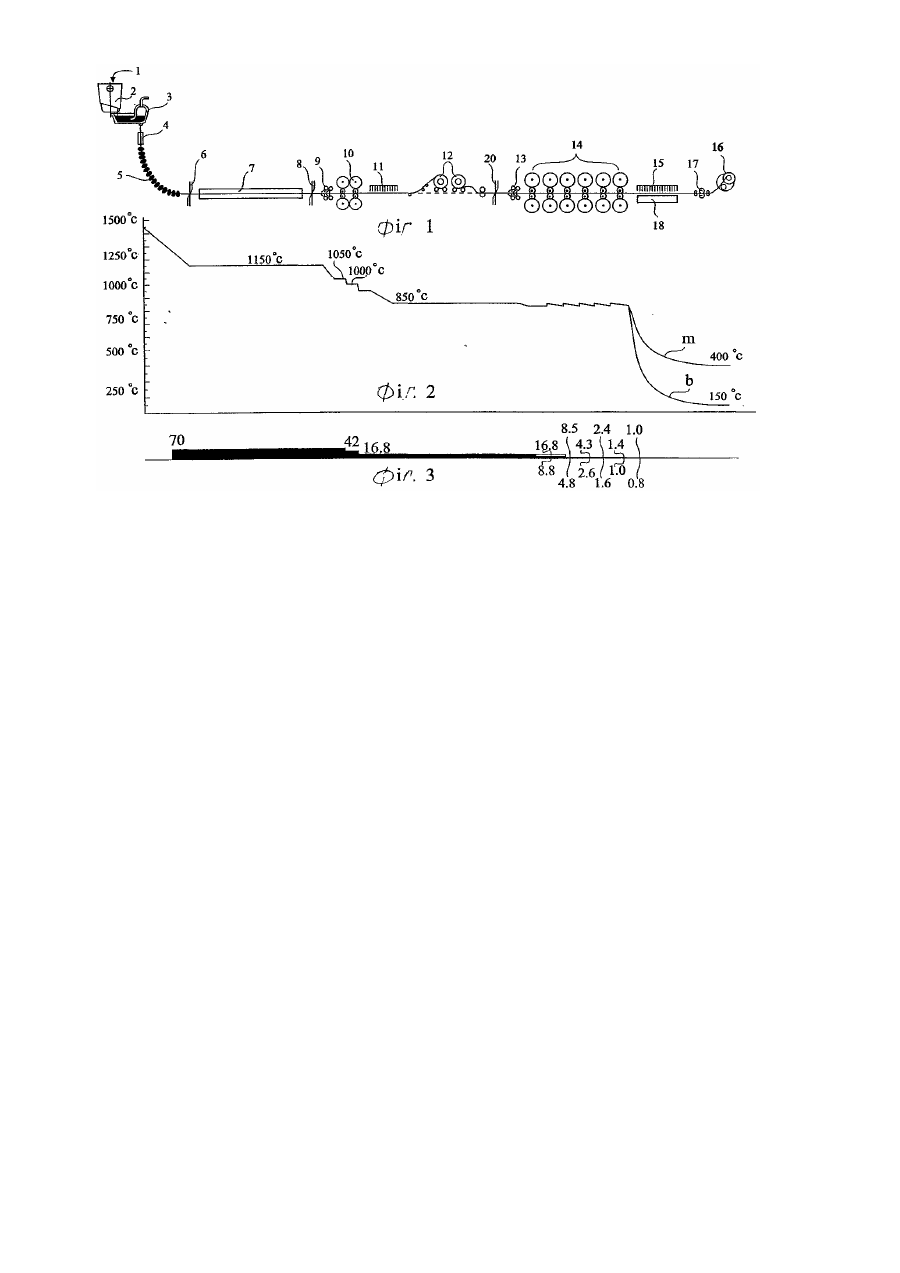

1. Спосіб виробництва високоміцної сталевої смуги, в якому рідку сталь виливають щонайменше на одній ливарній машині безперервної дії (1) з однією або декількома нитками для отримання сляба, який при використанні тепла лиття транспортують через пічний пристрій (7), піддають попередній прокатці в пристрої попередньої прокатки (10) і потім піддають прокатці в пристрої остаточної прокатки (14) для отримання сталевої смуги з бажаною кінцевою товщиною, при цьому безперервним, нескінченним або напівнескінченним способом сляб піддають попередній прокатці в пристрої попередньої прокатки (10), по суті, в аустенітній області і прокатують в пристрої остаточної прокатки (14) в аустенітній області, або щонайменше в одній кліті пристрою остаточної прокатки (14), прокатують в двофазній аустенітно-феритній області, і смугу, прокатану в аустенітній або аустенітно-феритній області, після виходу з пристрою остаточної прокатки (14) швидко охолоджують для отримання бажаної структури.
2. Спосіб за п. 1, який відрізняється тим, що смугу прокатують в пристрої остаточної прокатки (14) при температурі, при якій присутня потрібна кількість фериту, і тим, що смугу, що виходить з пристрою остаточної прокатки (14), швидко охолоджують до температури нижче за Ms (початковий мартенсит) в межах температурної області, в якій утворюється мартенсит.
3. Спосіб за п. 1, який відрізняється тим, що смугу прокатують в пристрої остаточної прокатки (14) при температурі, при якій присутня потрібна кількість фериту, і тим, що смугу, що виходить з пристрою остаточної прокатки (14), швидко охолоджують до температури вище за Ms (початковий мартенсит) і при швидкості охолоджування, при якій утворюється бейніт.
4. Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що щонайменше в одній кліті, переважно у всіх клітях пристрою попередньої прокатки (10) і/або щонайменше в одній кліті, переважно в кожній кліті пристрою остаточної прокатки (14) прокатку здійснюють з мастилом.
5. Пристрій для виробництва сталевої смуги, придатний, зокрема, для здійснення способу за будь-яким з попередніх пунктів, що включає щонайменше одну ливарну машину безперервної дії (1) для лиття тонких слябів, пічний пристрій (7) для гомогенізації сляба, який, можливо, був підданий попередньому обтисненню по товщині, і пристрій прокатки (14) для прокатки сляба в смугу з бажаною кінцевою товщиною, а також намотувальний пристрій (16) для намотування смуги, який відрізняється тим, що між останньою прокатною кліттю пристрою прокатки (14) і намотувальним пристроєм (16) розміщений пристрій охолоджування (15) з охолоджуючою здатністю мінімум 2 МВт/м2.
Додаткова інформація
Назва патенту англійськоюMethod and device for producing a high-strength steel strip
Назва патенту російськоюСпособ и устройство для производства высокопрочной стальной полосы
МПК / Мітки
МПК: B21B 1/26, C21D 8/02, B21B 1/46, C21D 1/18
Мітки: смуги, сталевої, пристрій, високоміцної, спосіб, виробництва
Код посилання
<a href="https://ua.patents.su/4-63983-sposib-i-pristrijj-dlya-virobnictva-visokomicno-stalevo-smugi.html" target="_blank" rel="follow" title="База патентів України">Спосіб і пристрій для виробництва високоміцної сталевої смуги</a>
Спосіб і пристрій для виробництва сталевої смуги, прокатаної в феритній області
Номер патенту: 63982
Опубліковано: 16.02.2004
Автор: Бодін Андре
Мітки: смуги, виробництва, пристрій, сталевої, області, спосіб, феритній, прокатаної
Формула / Реферат:
1. Спосіб виробництва сталевої смуги, прокатаної в феритній області, за яким рідку сталь відливають на ливарній машині безперервної дії (1) з утворенням сляба, який при використанні тепла лиття транспортують через пічний пристрій (7), піддають попередній прокатці в пристрої попередньої прокатки (10) і потім піддають прокатці в пристрої остаточної прокатки (14) для отримання феритної сталевої смуги з бажаною кінцевою товщиною, який...
Спосіб і пристрій для виробництва сталевої смуги
Номер патенту: 55414
Опубліковано: 15.04.2003
Автори: Конеліссен Маркус Корнеліс Марія, ДЕН ХАРТОГ Хьюберт Віллем, Гроот Алдрікус Марія
МПК: B21B 1/46, C21D 8/04, B21B 1/22
Мітки: сталевої, виробництва, пристрій, спосіб, смуги
Формула / Реферат:
1. Спосіб виробництва сталевої смуги, за яким розплавлену сталь відливають в установці для безперервного розливання в плоску заготовку і, використовуючи теплоту розливу, переміщують її через піч, попередньо прокатують у пристрої для попередньої прокатки і прокатують начисто в пристрої для чистової прокатки в сталеву смугу до бажаної товщини готового виробу, який відрізняється тим, що прокатку сталевої смуги на останній стадії прокатки...
Спосіб та пристрій для виробництва сталевої смуги
Номер патенту: 57818
Опубліковано: 15.07.2003
Автори: Зюрбір Симон Петрус Антоніус, Нейвелд Ерік Марко
МПК: B21B 1/46, B21B 15/00, B21B 1/26
Мітки: смуги, спосіб, виробництва, сталевої, пристрій
Формула / Реферат:
1. Пристрій для виробництва тонкої сталевої смуги, що включає щонайменше одну або більше ливарних машин безперервної дії 1 для лиття сталевих слябів товщиною менше за 120 мм, пічний пристрій 7, придатний для нагріву і/або гомогенізації сляба, і щонайменше один пристрій прокатки 10 для обтиснення по товщині сляба, що транспортується з пічного пристрою 7, який відрізняється тим, що між ливарною машиною безперервної дії 1 або ливарними машинами...
Спосіб виробництва стальної смуги або листа
Номер патенту: 51761
Опубліковано: 16.12.2002
Автори: Гроот Алдрікус Марія, Конеліссен Маркус Корнеліс Марія, ДЕН ХАРТОГ Хьюберт Віллем
МПК: B21B 1/26, C21D 8/02, B21B 1/46, C21D 8/04
Мітки: смуги, стальної, листа, спосіб, виробництва
Формула / Реферат:
1. Спосіб виробництва стальної смуги, в якому рідку сталь відливають на ливарній машині безперервної дії з отриманням тонкої пластини, при використанні тепла від лиття, пропускають через пічний пристрій, піддають обтисненню в чорновій кліті, послідовно зменшуючи товщину пластини до перехідної товщини і формуючи стальну смугу, остаточно піддають прокатуванню в чистовій прокатній кліті в стальну смугу бажаної кінцевої товщини, який...
Пристрій для навивання смуги на ребро та одночасного калібрування пакета витків
Номер патенту: 63415
Опубліковано: 15.01.2004
Автори: Васильків Василь Васильович, Пилипець Михайло Ількович, Гевко Ігор Богданович, Радик Дмитро Леонидович
МПК: B21D 11/06
Мітки: смуги, пакета, ребро, калібрування, витків, пристрій, одночасного, навивання
Формула / Реферат:
1. Пристрій для навивання смуги на ребро та одночасного калібрування пакета витків, що складається із ступінчастої оправки, зв'язаної з приводом обертання, пристосування для затиску переднього кінця смуги на ступінчастій оправці, формувального ролика, вісь якого розташована перпендикулярно до осі ступінчастої оправки і який містить кільцевий виступ з робочим торцем, перпендикулярним до його осі, та забезпечений приводом паралельного та...
Попередній патент: Спосіб і пристрій для виробництва сталевої смуги, прокатаної в феритній області
Наступний патент: Похідні пуринового l-нуклеозиду та фармацевтична композиція на їх основі
Випадковий патент: Спосіб одержання 2,5-диформілфурану
