Перемикаючий пристрій

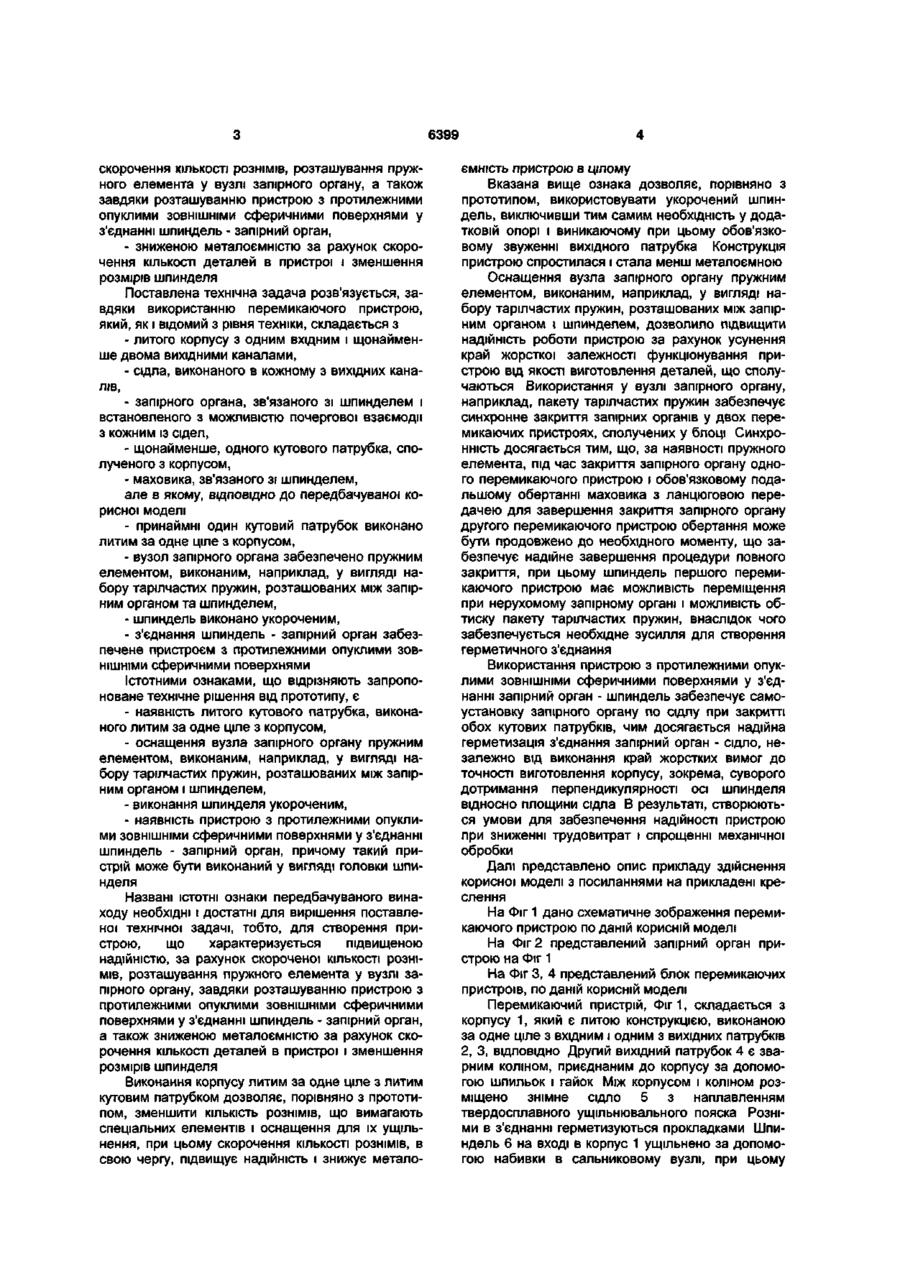

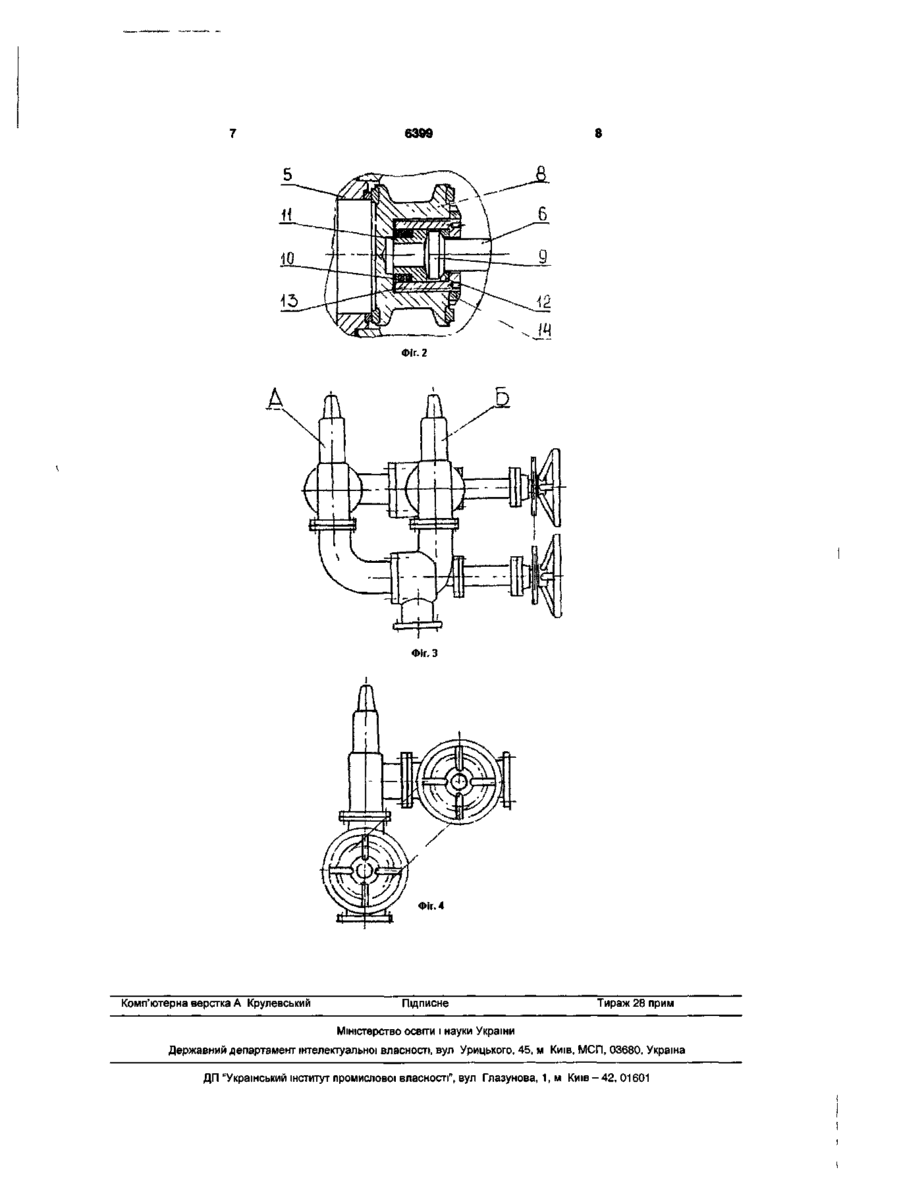

1 Перемикаючий пристрій, що включає литий корпус з одним вхідним і щонайменше двома вихідними каналами, сідло, виконане в кожному з вихідних каналів, вузол запірного органа, з'єднаний зі шпинделем і встановлений з можливістю почерговоі взаємодії з кожним із сідел, принаймні один кутовий патрубок, з'єднаний з корпусом, маховик, з'єднаний зі шпинделем, який відрізняється тим, що принаймні один кутовий патрубок виконано литим за одне ціле з корпусом, вузол запірного органа забезпечено пружним елементом, шпиндель виконано укороченим, крім того, з'єднання запірний орган - шпиндель забезпечене пристроєм з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями 2 Перемикаючий пристрій за п 1, який відрізняється тим, що пристрій з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями виконано у вигляді головки шпинделя 3 Перемикаючий пристрій за п 1, який відрізняється тим, що пружний елемент виконано у вигляді набору тарілчастих пружин, розташованих між запірним органом і шпинделем Дана корисна модель відноситься до трубопровідної арматури, зокрема, до перемикаючих пристроїв для запобіжних клапанів, які, за умов роботи, використовуються для відключення одного запобіжного клапана і одночасного підключення іншого запобіжного клапана без зупинки робочого процесу По конструктивним ознакам і вирішуваній технічній задачі, найближчим до технічного рішення, що заявляється, є перемикаючий пристрій [1], до складу якого входить литий корпус з одним вхідним і щонайменше двома вихідними каналами, сідло, виконане в кожному з вихідних каналів, а також запірний орган, пов'язаний зі шпинделем і розташований з можливістю почергової взаємодії з кожним із сідел, покажчик положення запірного органу, ходовий вузол і сальникове ущільнення шпинделя, при цьому пристрій може бути додатково забезпечений, щонайменше, одним литим кутовим патрубком, сполученим з корпусом, і маховиком, з'єднаним зі шпинделем Конструкція і призначення перемикаючого пристрою припускають його розташування як на вході, так і на виході запобіжних клапанів з утворенням тим самим блоку, що складається з двох перемикаючих пристроїв і двох запобіжних клапанів Для синхронного управління перемикаючі при строї з'єднані ланцюговою передачею Недоліком описаного пристрою є наявність двох рознімів між корпусом і сполучними патрубками, що збільшує вірогідність протікань в зовнішне середовище, причому значна довжина шпинделя вимагає організації додаткової опори в СІДЛІ, внаслідок чого зменшується прохідний перетин патрубка з сідлом і опорою, в порівнянні з патрубком з сідлом, але без опори При цьому, витрата робочого середовища через клапани, встановлені на різних патрубках, різна, що неприпустимо з погляду безпеки технологічного процесу Ще одним недоліком згаданого технічного рішення є наявність однієї сферичної поверхні в з'єднанні шпиндель - запірний орган, що забезпечує самоустановку ущільнення запірного органу щодо ущільнення сідла тільки в одному крайньому положенні У пристрої, вибраному за прототип, через схильність ланцюгової передачі до розтягування, практично неможливо забезпечити одночасного закриття запірних органів перемикаючих пристроїв на вході і виході запобіжних клапанів, сполучених у блок Таким чином, технічна задача, яку вирішує дана корисна модель полягає в створенні перемикаючого пристрою, позбавленого описаних вище недоліків, і такого, який характеризується - підвищеною надійністю в роботі за рахунок СО о> 6399 скорочення КІЛЬКОСТІ рознімів, розташування пружного елемента у вузлі запірного органу, а також завдяки розташуванню пристрою з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями у з'єднанні шпиндель - запірний орган, - зниженою металоємністю за рахунок скорочення КІЛЬКОСТІ деталей в пристрої і зменшення розмірів шпинделя Поставлена технічна задача розв'язується, завдяки використанню перемикаючого пристрою, який, як і відомий з рівня техніки, складається з - литого корпусу з одним вхідним і щонайменше двома вихідними каналами, - сідла, виконаного в кожному з вихідних каналів, - запірного органа, зв'язаного зі шпинделем і встановленого з можливістю почергової взаємодії з кожним із сідел, - щонайменше, одного кутового патрубка, сполученого з корпусом, - маховика, зв'язаного зі шпинделем, але в якому, ВІДПОВІДНО до передбачуваної корисної моделі - принаймні один кутовий патрубок виконано литим за одне ціле з корпусом, - вузол запірного органа забезпечено пружним елементом, виконаним, наприклад, у вигляді набору тарілчастих пружин, розташованих між запірним органом та шпинделем, - шпиндель виконано укороченим, - з'єднання шпиндель - запірний орган забезпечене пристроєм з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями Істотними ознаками, що відрізняють запропоноване технічне рішення від прототипу, є - наявність литого кутового патрубка, виконаного литим за одне ціле з корпусом, - оснащення вузла запірного органу пружним елементом, виконаним, наприклад, у вигляді набору тарілчастих пружин, розташованих між запірним органом і шпинделем, - виконання шпинделя укороченим, - наявність пристрою з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями у з'єднанні шпиндель - запірний орган, причому такий пристрій може бути виконаний у вигляді головки шпинделя Названі ІСТОТНІ ознаки передбачуваного винаходу необхідні і достатні для вирішення поставленої технічної задачі, тобто, для створення пристрою, що характеризується підвищеною надійністю, за рахунок скороченої КІЛЬКОСТІ рознімів, розташування пружного елемента у вузлі запірного органу, завдяки розташуванню пристрою з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями у з'єднанні шпиндель - запірний орган, а також зниженою металоємністю за рахунок скорочення КІЛЬКОСТІ деталей в пристрої і зменшення розмірів шпинделя Виконання корпусу литим за одне ціле з литим кутовим патрубком дозволяє, порівняно з прототипом, зменшити КІЛЬКІСТЬ рознімів, що вимагають спеціальних елементів і оснащення для їх ущільнення, при цьому скорочення КІЛЬКОСТІ рознімів, в свою чергу, підвищує надійність і знижує метало ємність пристрою в цілому Вказана вище ознака дозволяє, порівняно з прототипом, використовувати укорочений шпиндель, виключивши тим самим необхідність у додатковій опорі і виникаючому при цьому обов'язковому звуженні вихідного патрубка Конструкція пристрою спростилася і стала менш металоємною Оснащення вузла запірного органу пружним елементом, виконаним, наприклад, у вигляді набору тарілчастих пружин, розташованих між запірним органом і шпинделем, дозволило підвищити надійність роботи пристрою за рахунок усунення край жорсткої залежності функціонування пристрою від якості виготовлення деталей, що сполучаються Використання у вузлі запірного органу, наприклад, пакету тарілчастих пружин забезпечує синхронне закриття запірних органів у двох перемикаючих пристроях, сполучених у блоці Синхронність досягається тим, що, за наявності пружного елемента, під час закриття запірного органу одного перемикаючого пристрою і обов'язковому подальшому обертанні маховика з ланцюговою передачею для завершення закриття запірного органу другого перемикаючого пристрою обертання може бути продовжено до необхідного моменту, що забезпечує надійне завершення процедури повного закриття, при цьому шпиндель першого перемикаючого пристрою має можливість переміщення при нерухомому запірному органі і можливість обтиску пакету тарілчастих пружин, внаслідок чого забезпечується необхідне зусилля для створення герметичного з'єднання Використання пристрою з протилежними опуклими ЗОВНІШНІМИ сферичними поверхнями у з'єднанні запірний орган - шпиндель забезпечує самоустановку запірного органу по сідлу при закритті обох кутових патрубків, чим досягається надійна герметизація з'єднання запірний орган - сідло, незалежно від виконання край жорстких вимог до точності виготовлення корпусу, зокрема, суворого дотримання перпендикулярності осі шпинделя відносно площини сідла В результаті, створюються умови для забезпечення надійності пристрою при зниженні трудовитрат і спрощенні механічної обробки Далі представлено опис прикладу здійснення корисної моделі з посиланнями на прикладені креслення На Фіг 1 дано схематичне зображення перемикаючого пристрою по даній корисній моделі На Фіг 2 представлений запірний орган пристрою на Фіг 1 На Фіг 3, 4 представлений блок перемикаючих пристроїв, по даній корисній моделі Перемикаючий пристрій, Фіг 1, складається з корпусу 1, який є литою конструкцією, виконаною за одне ціле з вхідним і одним з вихідних патрубків 2, 3, ВІДПОВІДНО Другий вихідний патрубок 4 є зварним коліном, приєднаним до корпусу за допомогою шпильок і гайок Між корпусом і коліном розміщено знімне сідло 5 з наплавленням твердосплавного ущільнювального пояска Розніми в з'єднанні герметизуються прокладками Шпиндель 6 на вході в корпус 1 ущільнено за допомогою набивки в сальниковому вузлі, при цьому aiheaomquitnA qHoxdaaou вннваидєосі эЛжУэс1эиои оґп 'іліиїліохЛсіен воч±эвт -иивє ніа - Аяо±ои ooitf Ьїи - ьннемиїлюсіаи ІНЗІЛІОІЛІ А в 'вяиаохвілі oiojoiAiouotJ" вє іліинваЛнаиєадвє 'VMBH -нажвінвавн tfiu ИХЯШІ д AHBJCIO ojOHdiuee имаон -вюАоїліво tsutf анїґіхдоан вннвгоиійіи SHtfadauou Ы CHOMHBJ вояізАояіф вілшодо EHBaoquAjadtfig Єї. (ЯОІЛІИОдО fcJ0q±3CHLfAj8d HM>KAdLI ВННВМОИіїЗ'їи OJOqHtf -adauou BLTI/ИОАЄ zi едивт вныном внэиаонвюа і 'Hido±o xoatf є внвнояиа g виайниит б ihaouoj вн вгіафо 'loAudoM a aHBaomBieod 'вннанчш^іА атні вн ihtfBoou ndu ьои±васниаонвюАоіліво ЛІЛІ HBjdo иин -diuBe доґп 'OJO± buff v BHBUBLDI OJoнжlgouвe ii±Md>i -adau ndu aiodiondu xHhcxBMMiAiadau xoatf Miogod qioiHHodxHMO BoqiOBJBOOtf ІЛІИ^І woutfio є вннаняіїє ob1 Bon±Bhiiwadau ови яоиихв atn otodiondu ojohot -BMHiwadau О-іотні AHBJdo AwoHdiuee звиоаєоУ ниж -Adu xnioBhLJidBi Аіаяви віґівілігіофаіц1 іліиїліохАгіан Boq±3BmmjBe 'lutfio вн вннэжоиои эоао итавнивє 'HBJdo иингішвє Awoqln v\6u 'оI. нижЛdu хиювыг^В! іахви эвяоию 'qoMhCHBtniwadau 'ц. вяиАіа ВІЛІОХ -Ad g lutfio a AHBJdo ojOHdiuee АяаонвюАоїліво эАь -аиєадвє otn ' | \. ихиАіа ioi/\ioxAd Bhdoi oiHxdaaou AH . -ЫНО» a BoqiSBdnuA визУниит б M»aouoj BHxdaaou внhиdэфo 'qoHhCHBfriii/vadau оняивиАіоои іиєАа AiAioao>iMHquBO a BoqiacHHquihiA j. oAudo» a itfoxa вн яиаїїниигп І вннэжоиои вяиьжв^ои ІЛІИН s OJ -онэьЛиоиэ CHOJOWOUOW вє 9 виеїїниит xAd тнчиеи -Aioou a Boq±ndoai9dau іиєАа Awoaot/ox a xAd ИИН -quB±dego вхиаохвілі iHHB±dago ndu Лмйвина AiAioqh g вннежоиои aHiiBd» атні a Boq±Bt7'oa9dau aiodio -ndu xHhCHBMHiAiadau ходо Q HHBJdo mdiues 'v єнєи -ви» iieiaed i£Bd д nwBodiOMdu имиьсяештэбэи en 66Є9 -одо А»эи± iHH9hO)u>it3pia Mdu qicHCHuaoHBioa g BHBUBU» OJOнжlgouвe Аїїохиа і Afoxa ojOHHodxHHO But/ ojomHi іліомиаохвілі є оюао-іоіїінви і/чинаьАиоио 'aiodiOMdu e oJOHtfo іліояиаохвілі qio
