Контактно-тиристорний перемикаючий пристрій
Номер патенту: 7870
Опубліковано: 26.12.1995
Автори: Дмитренко Анатолій Іванович, Титар Лаврентій Іванович, Пироженко Олександр Миколайович, Дудін Віктор Петрович
Формула / Реферат
Контактно-тиристорное переключающее устройство, содержащее подвижный и неподвижный контакты, шунтированные тиристорами, блок управления которых подключен параллельно резисторам, включенным между контактными вставками неподвижного силового контакта, отличающееся тем, что, с целью упрощения конструкции и повышения надежности, резисторы выполнены в вице скоб из материала с большим удельным электрическим сопротивлением, соединенных своими концами друг с другом через контактные вставки, выполненные из дугостойкого материала уменьшающимися по высоте в направлении разъема силовых контактов.
Текст

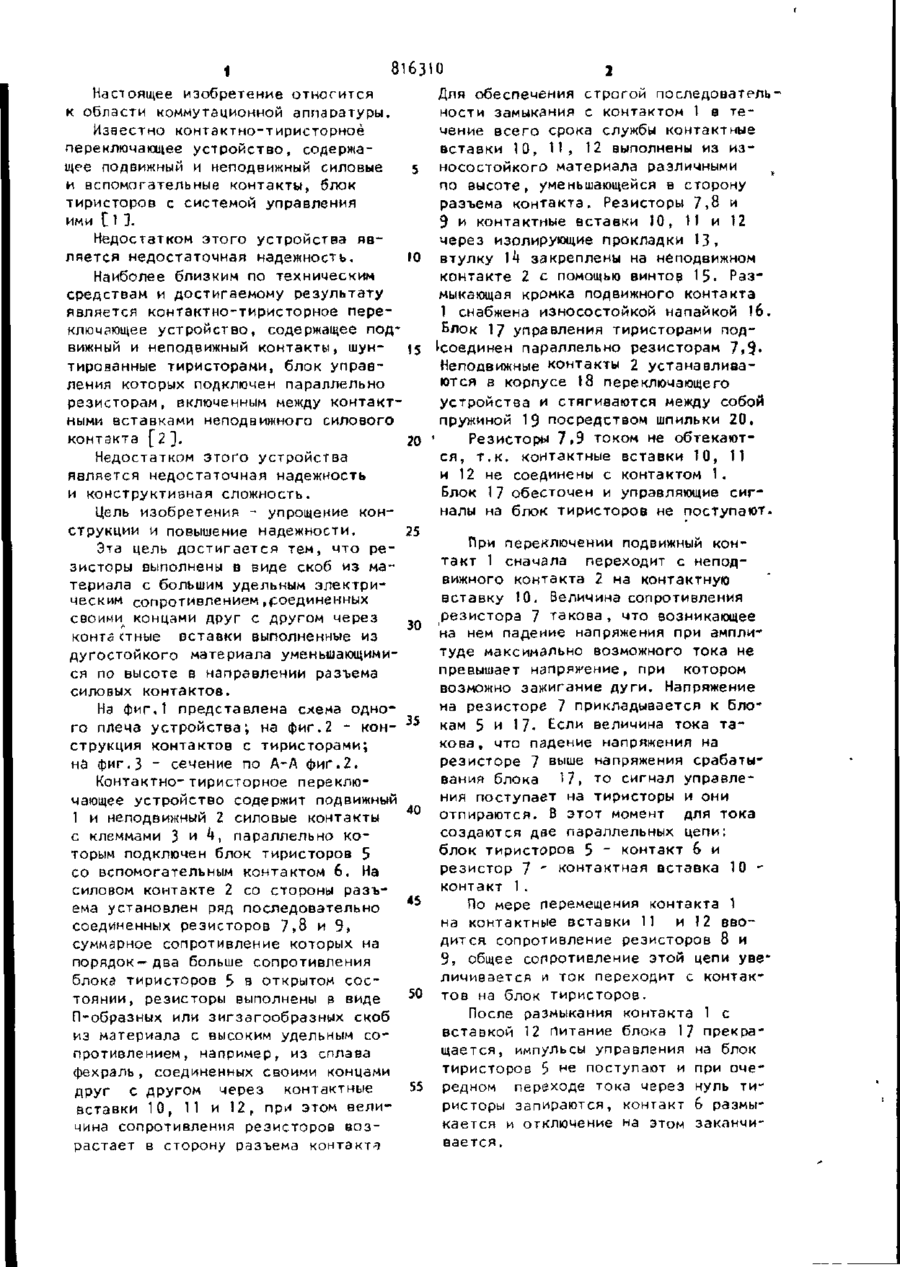

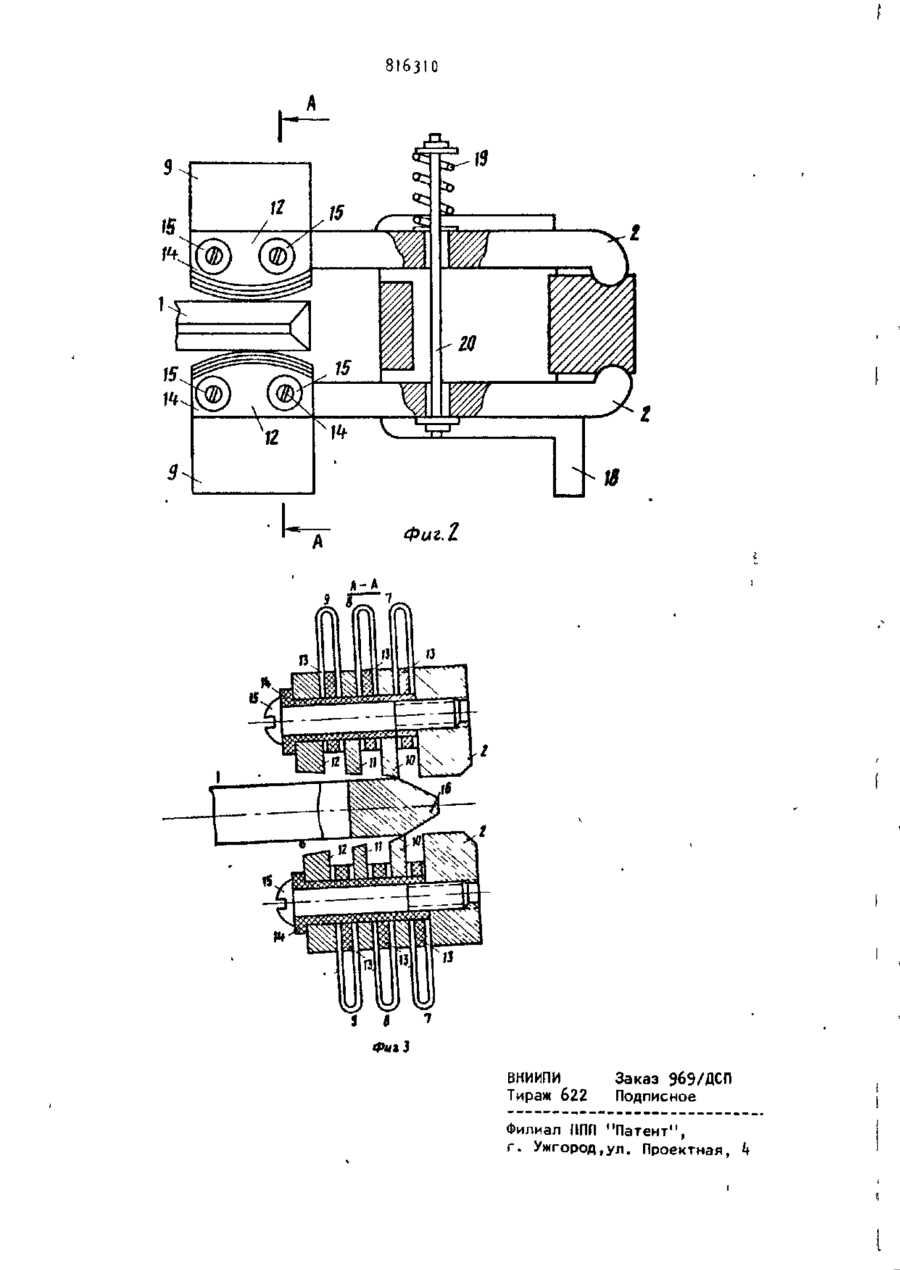

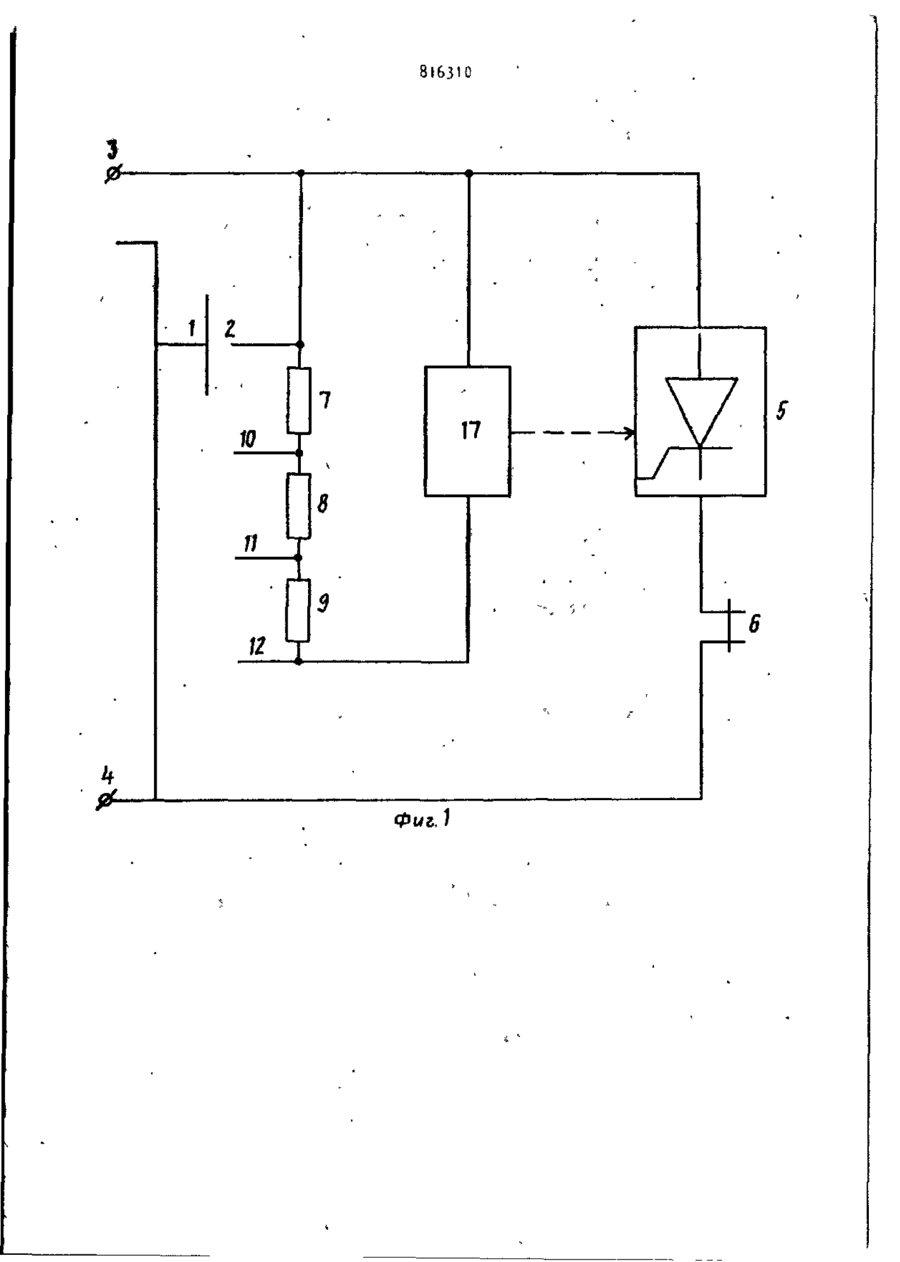

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК Т Не подлежит опубликованию в открытой печати ..5U (11) (19) 81631 3(5D H 01 Н 33/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 267875V2A-07 (22) 30.10.78 (72) А.И.Дмитренко, В.П.Дудин, А.Н.Пироженко и Л.И.Тытарь (53) 621.316.5^3(088.8) (56) 1. Журнал "Электричество", № * * 1970, с.66-68, 2. Патент США 3-388.295; 1968, 317-П. (5і») (57) КОНТАКТНО-ТИРИСТОРНОЕ ПЕРЕ КЛЮЧАЮЩЕЕ УСТРОЙСТВО, содержащее подвижный и неподвижный контакты, шунтированные тиристорами, блок уп равления которых подключен параллельно резисторам, включенным между контактными вставками неподвижного силового контакта, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности, резисторы выполнены в виде скоб из материала с большим удельным электрическим сопротивлением, соединенных своими концами друг с другом через контактные вставки, выполненные из дугостойкого материала уменьшающимися по высоте в направлении разъема силовых контактов. І 00 О) 00 1 8163 0 Настоящее изобретение относится к области коммутационной аппаратуры. Известно контактно-тиристорное переключающее устройство, содержащее подвижный и неподвижный силовые 5 и вспомогательные контакты, блок тиристоров с системой управления ими [ 1 3. Недостатком этого устройства является недостаточная надежность. 10 Наиболее близким по техническим средствам и достигаемому результату является контактно-тиристорное переключающее устройство, содержащее подвижный и неподвижный контакты, шун- 15 тированные тиристорами, блок управления которых подключен параллельно резисторам, включенным между контактными вставками неподвижного силового контакта [2 ]. 20 Недостатком этого устройства является недостаточная надежность и конструктивная сложность. Цель изобретения - упрощение конструкции и повышение надежности. 25 Эта цель достигается тем, что резисторы выполнены в виде скоб из материала с большим удельным электрическим сопротивлением соединенных своими^ концами друг с другом через 30 конта
ДивитисяДодаткова інформація
Назва патенту англійськоюContact-thyristor switching unit
Автори англійськоюDmytrenko Anatolii Ivanovych, Dudin Viktor Petrovych, Pyrozhenko Oleksandr Mykolaiovych, Tytar Lavrentii Ivanovych
Назва патенту російськоюКонтактно-тиристорное переключающее устройство
Автори російськоюДмитренко Анатолий Иванович, Дудин Виктор Петрович, Пироженко Александр Николаевич, Титар Лаврентий Иванович
МПК / Мітки
МПК: H01H 33/00
Мітки: перемикаючий, контактно-тиристорний, пристрій
Код посилання
<a href="https://ua.patents.su/4-7870-kontaktno-tiristornijj-peremikayuchijj-pristrijj.html" target="_blank" rel="follow" title="База патентів України">Контактно-тиристорний перемикаючий пристрій</a>
