Дорн багатозубий
Номер патенту: 64000
Опубліковано: 16.02.2004
Формула / Реферат

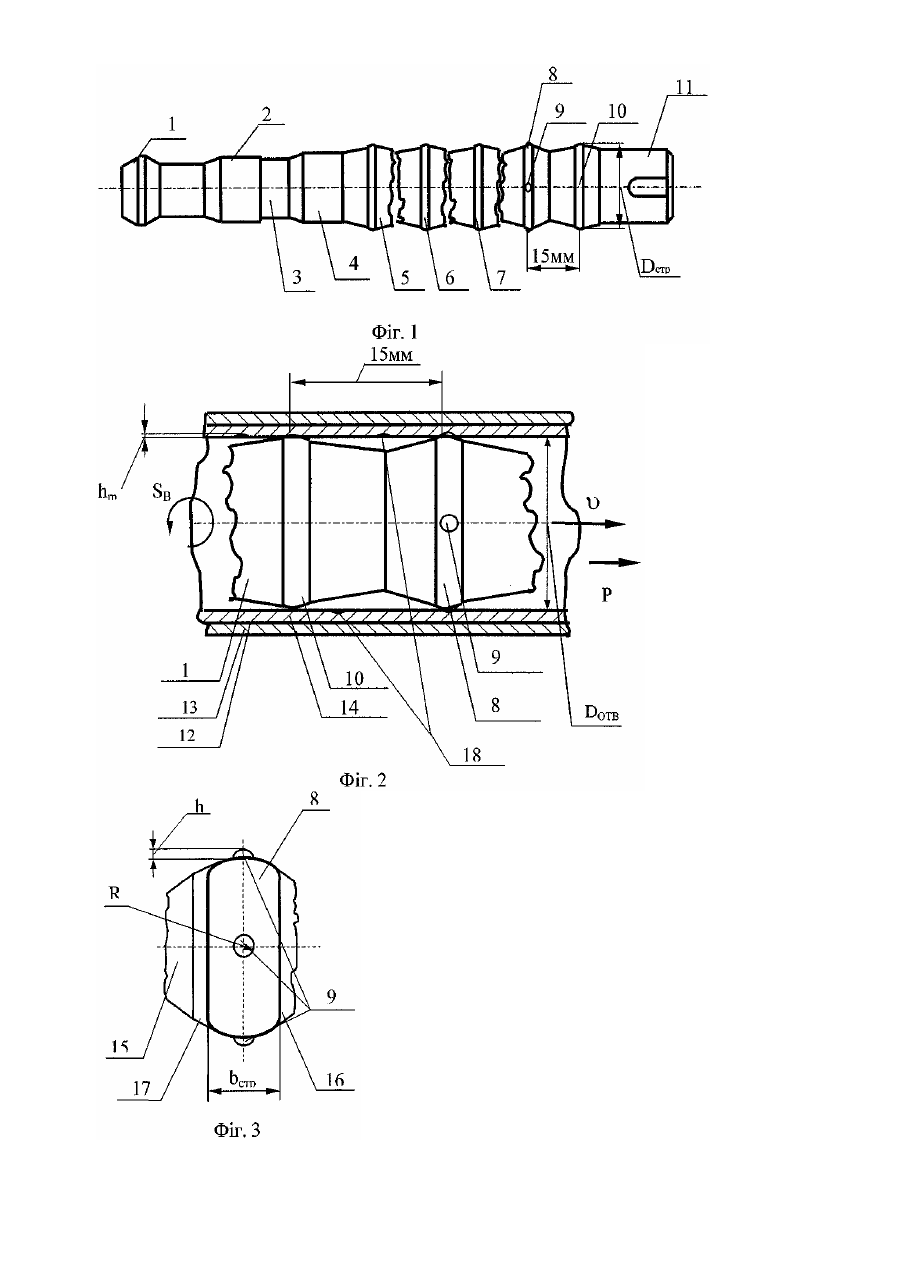

Багатозубий дорн, який складається з передньої замкової частини, шийки, передньої направляючої частини, задньої замкової частини, робочої частини, яка складається з деформуючих, калібруючих та кінцевих зубців, які споряджені стрічками, при цьому профіль зубців у перерізі, перпендикулярному напрямку складного руху дорна, є фасонним, який відрізняється тим, що стрічка на останньому калібруючому зубці споряджена сферичними інденторами радіусом (R)2...4 мм, що розташовані по колу, а після зубця зі стрічкою з інденторами на відстані не менш ніж 15 мм по колу останнього кінцевого зубця діаметром Dстр розташована згладжуюча стрічка, причому діаметр цієї стрічки відповідає нерівності:
,
де Dотв - отримуваний діаметр отвору, мм;
Dстр - діаметр згладжуючої стрічки, мм;

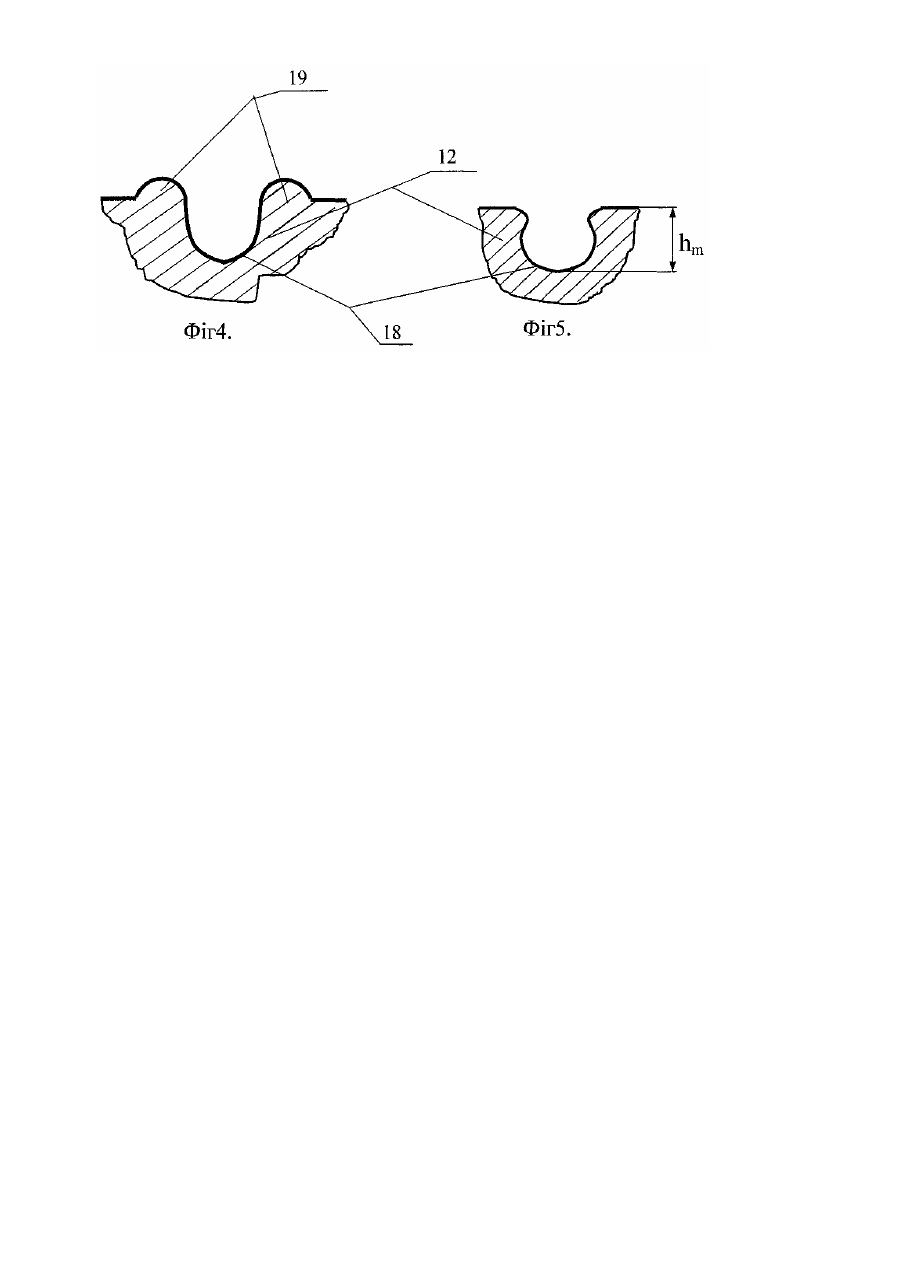

hм - глибина канавок отримуваного мікрорельєфу, мм.
Додаткова інформація
Назва патенту англійськоюMultitoothed mandrel
Автори англійськоюYelahin Dmytro Pavlovych, Kyrychok Petro Oleksiiovych
Назва патенту російськоюДорн многозубый
Автори російськоюЕлагин Дмитрий Павлович, Киричок Петр Алексеевич
МПК / Мітки
МПК: B24B 39/00
Мітки: дорн, багатозубий
