Черв’ячна фреза

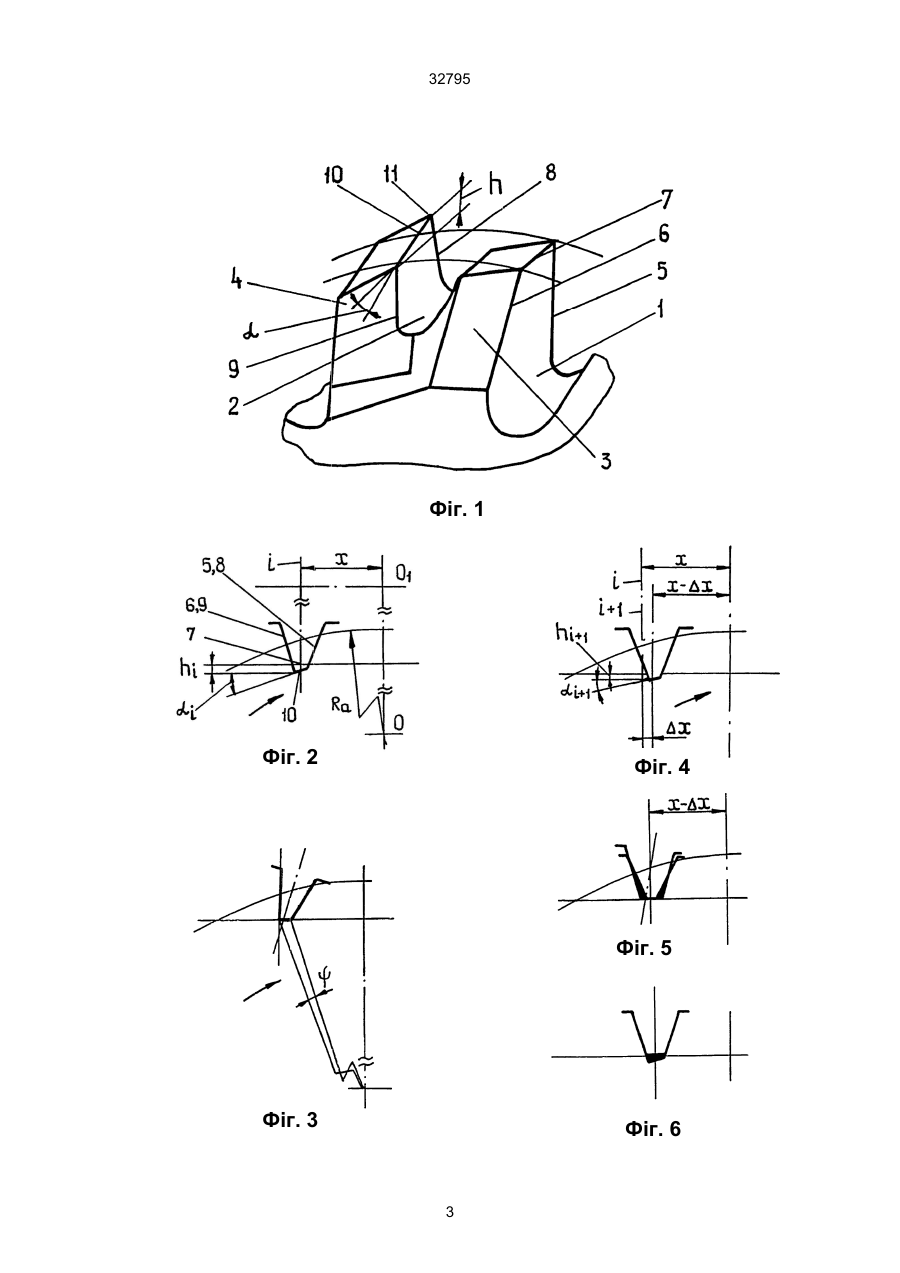

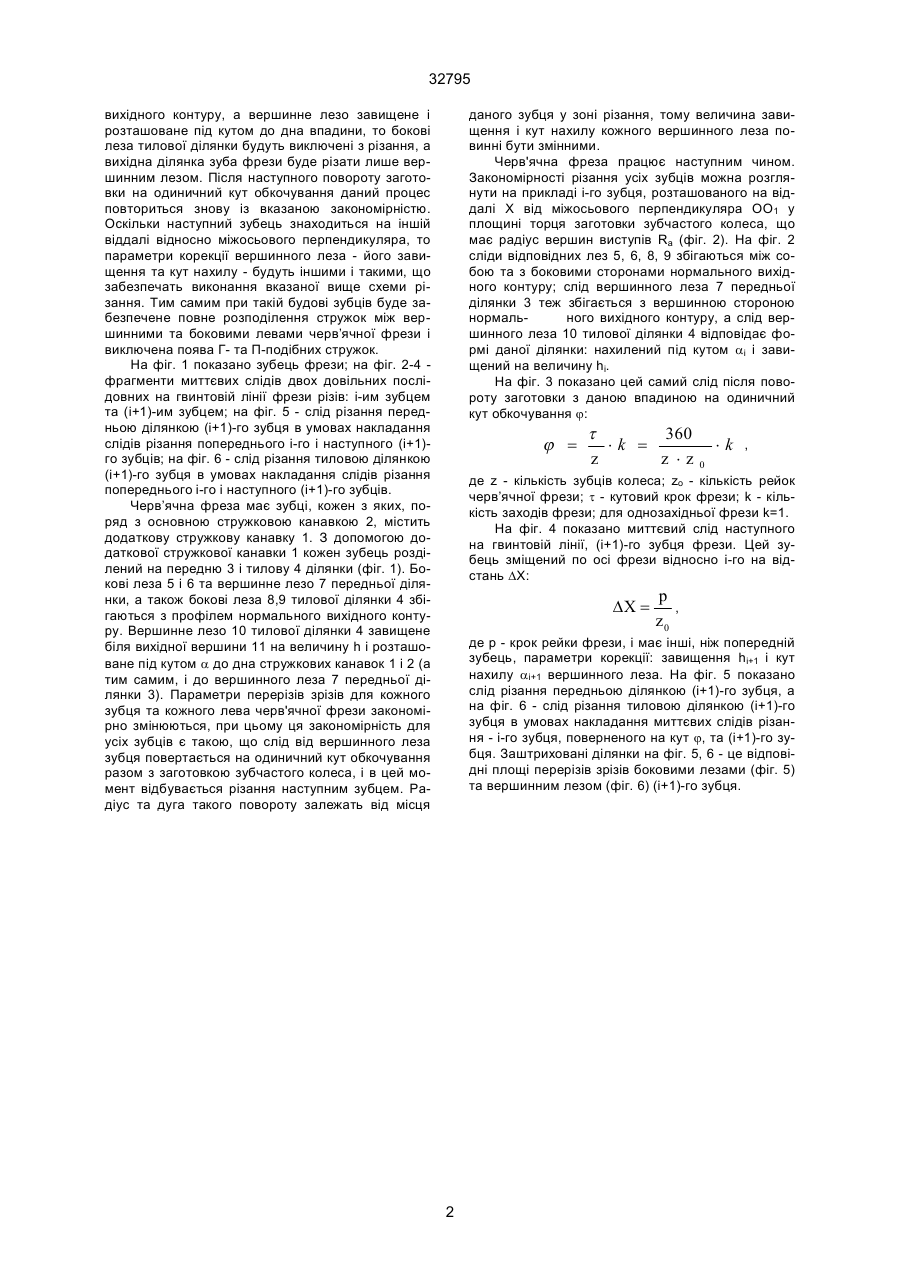

Черв’ячна фреза, у якій кожен зубець розділений додатковою стружковою канавкою на передню та тилову ділянки, при цьому передня ділянка ко 32795 вихідного контуру, а вершинне лезо завищене і розташоване під кутом до дна впадини, то бокові леза тилової ділянки будуть виключені з різання, а вихідна ділянка зуба фрези буде різати лише вершинним лезом. Після наступного повороту заготовки на одиничний кут обкочування даний процес повториться знову із вказаною закономірністю. Оскільки наступний зубець знаходиться на іншій віддалі відносно міжосьового перпендикуляра, то параметри корекції вершинного леза - його завищення та кут нахилу - будуть іншими і такими, що забезпечать виконання вказаної вище схеми різання. Тим самим при такій будові зубців буде забезпечене повне розподілення стружок між вершинними та боковими левами черв’ячної фрези і виключена поява Г- та П-подібних стружок. На фіг. 1 показано зубець фрези; на фіг. 2-4 фрагменти миттєвих слідів двох довільних послідовних на гвинтовій лінії фрези різів: і-им зубцем та (і+1)-им зубцем; на фіг. 5 - слід різання передньою ділянкою (і+1)-го зубця в умовах накладання слідів різання попереднього і-го і наступного (і+1)го зубців; на фіг. 6 - слід різання тиловою ділянкою (і+1)-го зубця в умовах накладання слідів різання попереднього і-го і наступного (і+1)-го зубців. Черв’ячна фреза має зубці, кожен з яких, поряд з основною стружковою канавкою 2, містить додаткову стружкову канавку 1. З допомогою додаткової стружкової канавки 1 кожен зубець розділений на передню 3 і тилову 4 ділянки (фіг. 1). Бокові леза 5 і 6 та вершинне лезо 7 передньої ділянки, а також бокові леза 8,9 тилової ділянки 4 збігаються з профілем нормального вихідного контуру. Вершинне лезо 10 тилової ділянки 4 завищене біля вихідної вершини 11 на величину h і розташоване під кутом a до дна стружкових канавок 1 і 2 (а тим самим, і до вершинного леза 7 передньої ділянки 3). Параметри перерізів зрізів для кожного зубця та кожного лева черв'ячної фрези закономірно змінюються, при цьому ця закономірність для усіх зубців є такою, що слід від вершинного леза зубця повертається на одиничний кут обкочування разом з заготовкою зубчастого колеса, і в цей момент відбувається різання наступним зубцем. Радіус та дуга такого повороту залежать від місця даного зубця у зоні різання, тому величина завищення і кут нахилу кожного вершинного леза повинні бути змінними. Черв'ячна фреза працює наступним чином. Закономірності різання усіх зубців можна розглянути на прикладі і-го зубця, розташованого на віддалі Х від міжосьового перпендикуляра ОО1 у площині торця заготовки зубчастого колеса, що має радіус вершин виступів Ra (фіг. 2). На фіг. 2 сліди відповідних лез 5, 6, 8, 9 збігаються між собою та з боковими сторонами нормального вихідного контуру; слід вершинного леза 7 передньої ділянки 3 теж збігається з вершинною стороною нормального вихідного контуру, а слід вершинного леза 10 тилової ділянки 4 відповідає формі даної ділянки: нахилений під кутом aі і завищений на величину hі. На фіг. 3 показано цей самий слід після повороту заготовки з даною впадиною на одиничний кут обкочування j: j = t 360 ×k = ×k z z ×z0 , де z - кількість зубців колеса; zo - кількість рейок черв’ячної фрези; t - кутовий крок фрези; k - кількість заходів фрези; для однозахідньої фрези k=1. На фіг. 4 показано миттєвий слід наступного на гвинтовій лінії, (і+1)-го зубця фрези. Цей зубець зміщений по осі фрези відносно і-го на відстань DХ: DC = p z0 , де р - крок рейки фрези, і має інші, ніж попередній зубець, параметри корекції: завищення hi+1 і кут нахилу aі+1 вершинного леза. На фіг. 5 показано слід різання передньою ділянкою (і+1)-го зубця, а на фіг. 6 - слід різання тиловою ділянкою (і+1)-го зубця в умовах накладання миттєвих слідів різання - і-го зубця, поверненого на кут j, та (і+1)-го зубця. Заштриховані ділянки на фіг. 5, 6 - це відповідні площі перерізів зрізів боковими лезами (фіг. 5) та вершинним лезом (фіг. 6) (і+1)-го зубця. 2 32795 Фіг. 1 Фіг. 2 Фіг. 4 Фіг. 5 Фіг. 3 Фіг. 6 3 32795 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
