Комплект для тренування м’язів шиї

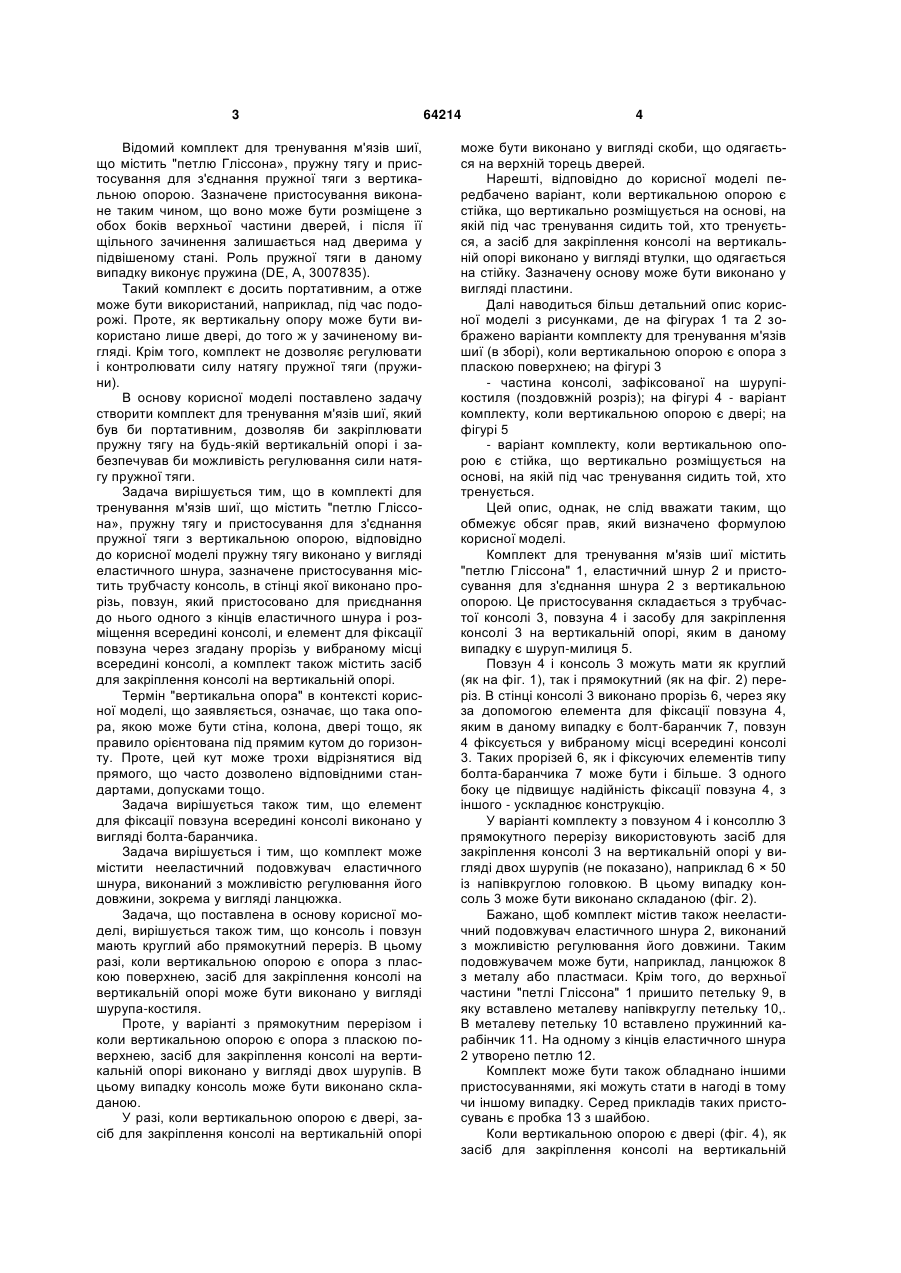

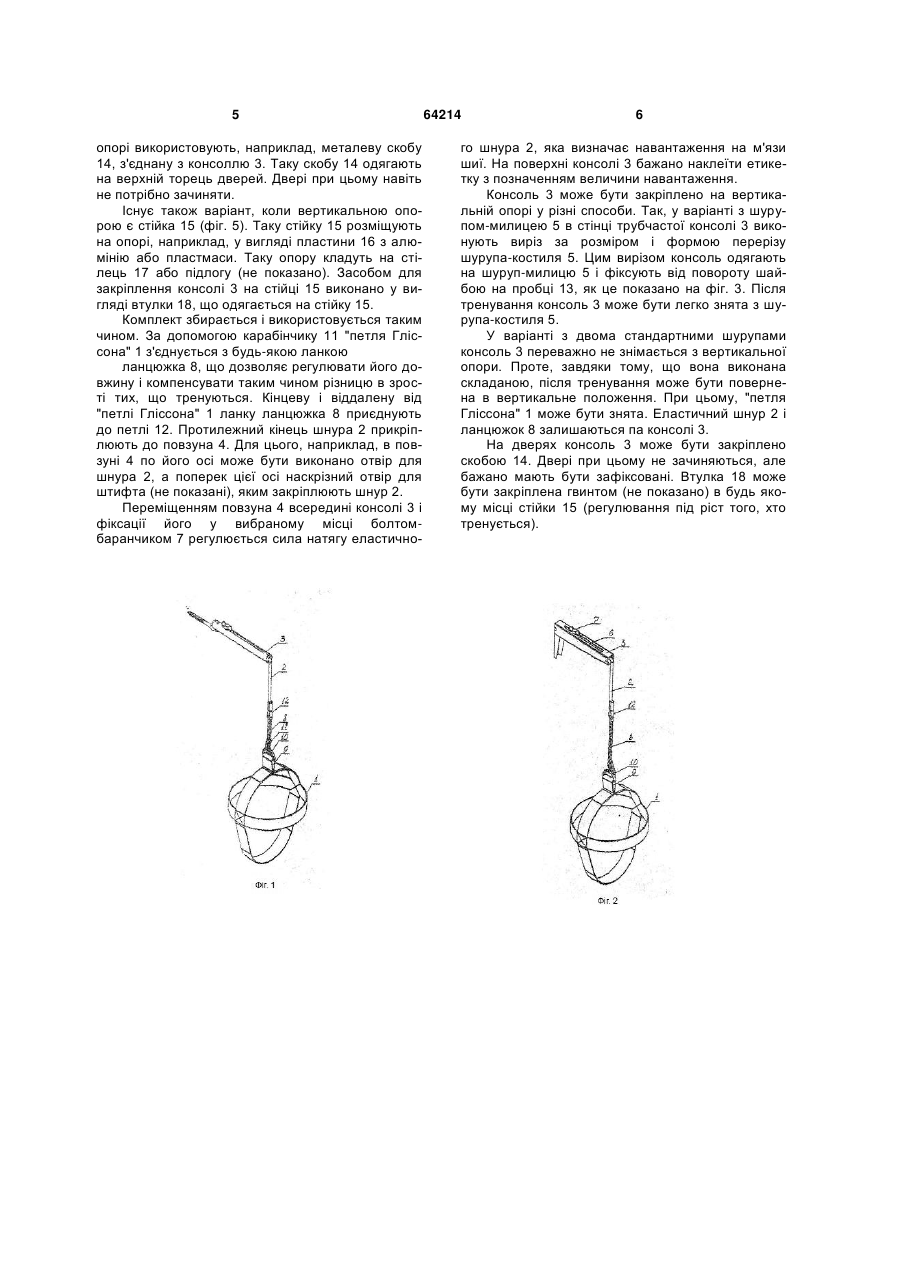

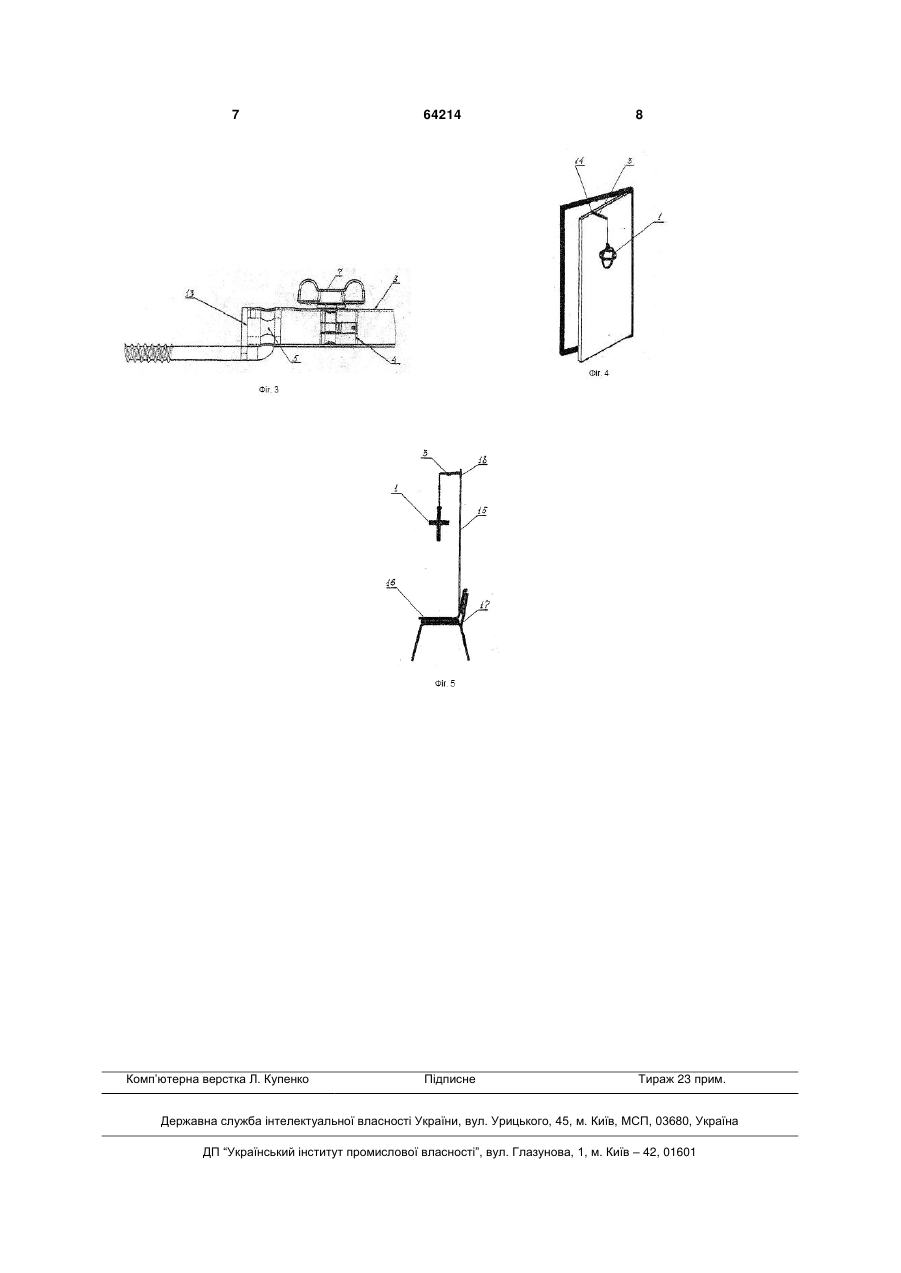

1. Комплект для тренування м'язів шиї, що містить "петлю Гліссона", пружну тягу і пристосування для з'єднання пружної тяги з вертикальною опорою, який відрізняється тим, що пружну тягу виконано у вигляді еластичного шнура, зазначене пристосування містить трубчасту консоль, в стінці якої виконано прорізь, повзун, який пристосовано для приєднання до нього одного з кінців еластичного шнура і розміщення всередині консолі, і елемент для фіксації повзуна через згадану прорізь у вибраному місці всередині консолі, а комплект також містить засіб для закріплення консолі на вертикальній опорі. 2. Комплект за п. 1, який відрізняється тим, що зазначений елемент для фіксації повзуна виконано у вигляді болта-баранчика. 3. Комплект за п. 1 або 2, який відрізняється тим, що він містить нееластичний подовжувач еластичного шнура, виконаний з можливістю регулювання його довжини. 4. Комплект за п. 3, який відрізняється тим, що зазначений подовжувач виконано у вигляді ланцюжка. U 2 (19) 1 3 Відомий комплект для тренування м'язів шиї, що містить "петлю Гліссона», пружну тягу и пристосування для з'єднання пружної тяги з вертикальною опорою. Зазначене пристосування виконане таким чином, що воно може бути розміщене з обох боків верхньої частини дверей, і після її щільного зачинення залишається над дверима у підвішеному стані. Роль пружної тяги в даному випадку виконує пружина (DE, А, 3007835). Такий комплект є досить портативним, а отже може бути використаний, наприклад, під час подорожі. Проте, як вертикальну опору може бути використано лише двері, до того ж у зачиненому вигляді. Крім того, комплект не дозволяє регулювати і контролювати силу натягу пружної тяги (пружини). В основу корисної моделі поставлено задачу створити комплект для тренування м'язів шиї, який був би портативним, дозволяв би закріплювати пружну тягу на будь-якій вертикальній опорі і забезпечував би можливість регулювання сили натягу пружної тяги. Задача вирішується тим, що в комплекті для тренування м'язів шиї, що містить "петлю Гліссона», пружну тягу и пристосування для з'єднання пружної тяги з вертикальною опорою, відповідно до корисної моделі пружну тягу виконано у вигляді еластичного шнура, зазначене пристосування містить трубчасту консоль, в стінці якої виконано прорізь, повзун, який пристосовано для приєднання до нього одного з кінців еластичного шнура і розміщення всередині консолі, и елемент для фіксації повзуна через згадану прорізь у вибраному місці всередині консолі, а комплект також містить засіб для закріплення консолі на вертикальній опорі. Термін "вертикальна опора" в контексті корисної моделі, що заявляється, означає, що така опора, якою може бути стіна, колона, двері тощо, як правило орієнтована під прямим кутом до горизонту. Проте, цей кут може трохи відрізнятися від прямого, що часто дозволено відповідними стандартами, допусками тощо. Задача вирішується також тим, що елемент для фіксації повзуна всередині консолі виконано у вигляді болта-баранчика. Задача вирішується і тим, що комплект може містити нееластичний подовжувач еластичного шнура, виконаний з можливістю регулювання його довжини, зокрема у вигляді ланцюжка. Задача, що поставлена в основу корисної моделі, вирішується також тим, що консоль і повзун мають круглий або прямокутний переріз. В цьому разі, коли вертикальною опорою є опора з пласкою поверхнею, засіб для закріплення консолі на вертикальній опорі може бути виконано у вигляді шурупа-костиля. Проте, у варіанті з прямокутним перерізом і коли вертикальною опорою є опора з пласкою поверхнею, засіб для закріплення консолі на вертикальній опорі виконано у вигляді двох шурупів. В цьому випадку консоль може бути виконано складаною. У разі, коли вертикальною опорою є двері, засіб для закріплення консолі на вертикальній опорі 64214 4 може бути виконано у вигляді скоби, що одягається на верхній торець дверей. Нарешті, відповідно до корисної моделі передбачено варіант, коли вертикальною опорою є стійка, що вертикально розміщується на основі, на якій під час тренування сидить той, хто тренується, а засіб для закріплення консолі на вертикальній опорі виконано у вигляді втулки, що одягається на стійку. Зазначену основу може бути виконано у вигляді пластини. Далі наводиться більш детальний опис корисної моделі з рисунками, де на фігурах 1 та 2 зображено варіанти комплекту для тренування м'язів шиї (в зборі), коли вертикальною опорою є опора з пласкою поверхнею; на фігурі 3 - частина консолі, зафіксованої на шурупікостиля (поздовжній розріз); на фігурі 4 - варіант комплекту, коли вертикальною опорою є двері; на фігурі 5 - варіант комплекту, коли вертикальною опорою є стійка, що вертикально розміщується на основі, на якій під час тренування сидить той, хто тренується. Цей опис, однак, не слід вважати таким, що обмежує обсяг прав, який визначено формулою корисної моделі. Комплект для тренування м'язів шиї містить "петлю Гліссона" 1, еластичний шнур 2 и пристосування для з'єднання шнура 2 з вертикальною опорою. Це пристосування складається з трубчастої консолі 3, повзуна 4 і засобу для закріплення консолі 3 на вертикальній опорі, яким в даному випадку є шуруп-милиця 5. Повзун 4 і консоль 3 можуть мати як круглий (як на фіг. 1), так і прямокутний (як на фіг. 2) переріз. В стінці консолі 3 виконано прорізь 6, через яку за допомогою елемента для фіксації повзуна 4, яким в даному випадку є болт-баранчик 7, повзун 4 фіксується у вибраному місці всередині консолі 3. Таких прорізей 6, як і фіксуючих елементів типу болта-баранчика 7 може бути і більше. З одного боку це підвищує надійність фіксації повзуна 4, з іншого - ускладнює конструкцію. У варіанті комплекту з повзуном 4 і консоллю 3 прямокутного перерізу використовують засіб для закріплення консолі 3 на вертикальній опорі у вигляді двох шурупів (не показано), наприклад 6 × 50 із напівкруглою головкою. В цьому випадку консоль 3 може бути виконано складаною (фіг. 2). Бажано, щоб комплект містив також нееластичний подовжувач еластичного шнура 2, виконаний з можливістю регулювання його довжини. Таким подовжувачем може бути, наприклад, ланцюжок 8 з металу або пластмаси. Крім того, до верхньої частини "петлі Гліссона" 1 пришито петельку 9, в яку вставлено металеву напівкруглу петельку 10,. В металеву петельку 10 вставлено пружинний карабінчик 11. На одному з кінців еластичного шнура 2 утворено петлю 12. Комплект може бути також обладнано іншими пристосуваннями, які можуть стати в нагоді в тому чи іншому випадку. Серед прикладів таких пристосувань є пробка 13 з шайбою. Коли вертикальною опорою є двері (фіг. 4), як засіб для закріплення консолі на вертикальній 5 опорі використовують, наприклад, металеву скобу 14, з'єднану з консоллю 3. Таку скобу 14 одягають на верхній торець дверей. Двері при цьому навіть не потрібно зачиняти. Існує також варіант, коли вертикальною опорою є стійка 15 (фіг. 5). Таку стійку 15 розміщують на опорі, наприклад, у вигляді пластини 16 з алюмінію або пластмаси. Таку опору кладуть на стілець 17 або підлогу (не показано). Засобом для закріплення консолі 3 на стійці 15 виконано у вигляді втулки 18, що одягається на стійку 15. Комплект збирається і використовується таким чином. За допомогою карабінчику 11 "петля Гліссона" 1 з'єднується з будь-якою ланкою ланцюжка 8, що дозволяє регулювати його довжину і компенсувати таким чином різницю в зрості тих, що тренуються. Кінцеву і віддалену від "петлі Гліссона" 1 ланку ланцюжка 8 приєднують до петлі 12. Протилежний кінець шнура 2 прикріплюють до повзуна 4. Для цього, наприклад, в повзуні 4 по його осі може бути виконано отвір для шнура 2, а поперек цієї осі наскрізний отвір для штифта (не показані), яким закріплюють шнур 2. Переміщенням повзуна 4 всередині консолі 3 і фіксації його у вибраному місці болтомбаранчиком 7 регулюється сила натягу еластично 64214 6 го шнура 2, яка визначає навантаження на м'язи шиї. На поверхні консолі 3 бажано наклеїти етикетку з позначенням величини навантаження. Консоль 3 може бути закріплено на вертикальній опорі у різні способи. Так, у варіанті з шурупом-милицею 5 в стінці трубчастої консолі 3 виконують виріз за розміром і формою перерізу шурупа-костиля 5. Цим вирізом консоль одягають на шуруп-милицю 5 і фіксують від повороту шайбою на пробці 13, як це показано на фіг. 3. Після тренування консоль 3 може бути легко знята з шурупа-костиля 5. У варіанті з двома стандартними шурупами консоль 3 переважно не знімається з вертикальної опори. Проте, завдяки тому, що вона виконана складаною, після тренування може бути повернена в вертикальне положення. При цьому, "петля Гліссона" 1 може бути знята. Еластичний шнур 2 і ланцюжок 8 залишаються па консолі 3. На дверях консоль 3 може бути закріплено скобою 14. Двері при цьому не зачиняються, але бажано мають бути зафіксовані. Втулка 18 може бути закріплена гвинтом (не показано) в будь якому місці стійки 15 (регулювання під ріст того, хто тренується). 7 Комп’ютерна верстка Л. Купенко 64214 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
