Пристрій для наведення противикидного обладнання на корпус колонної головки гирла фонтануючої свердловини

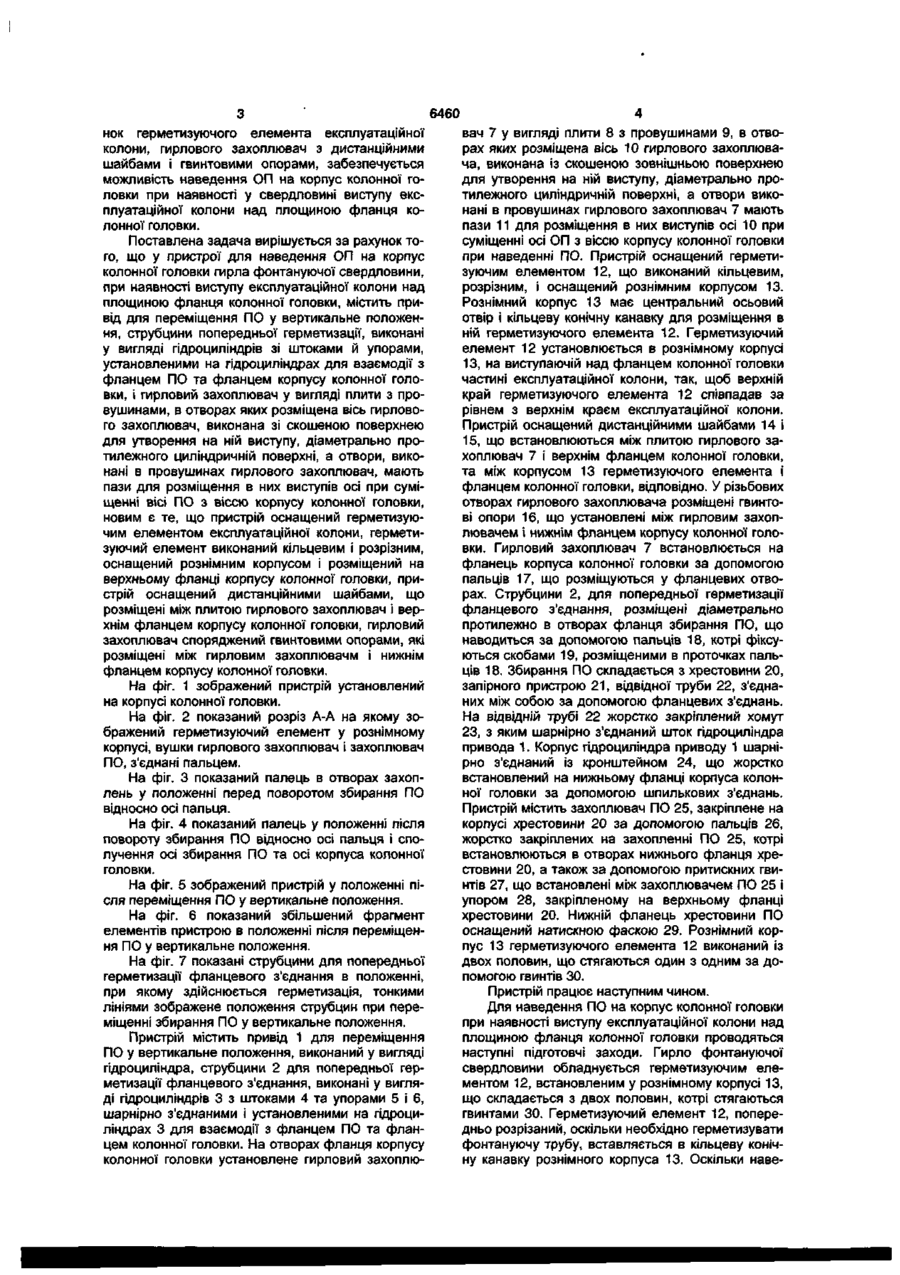

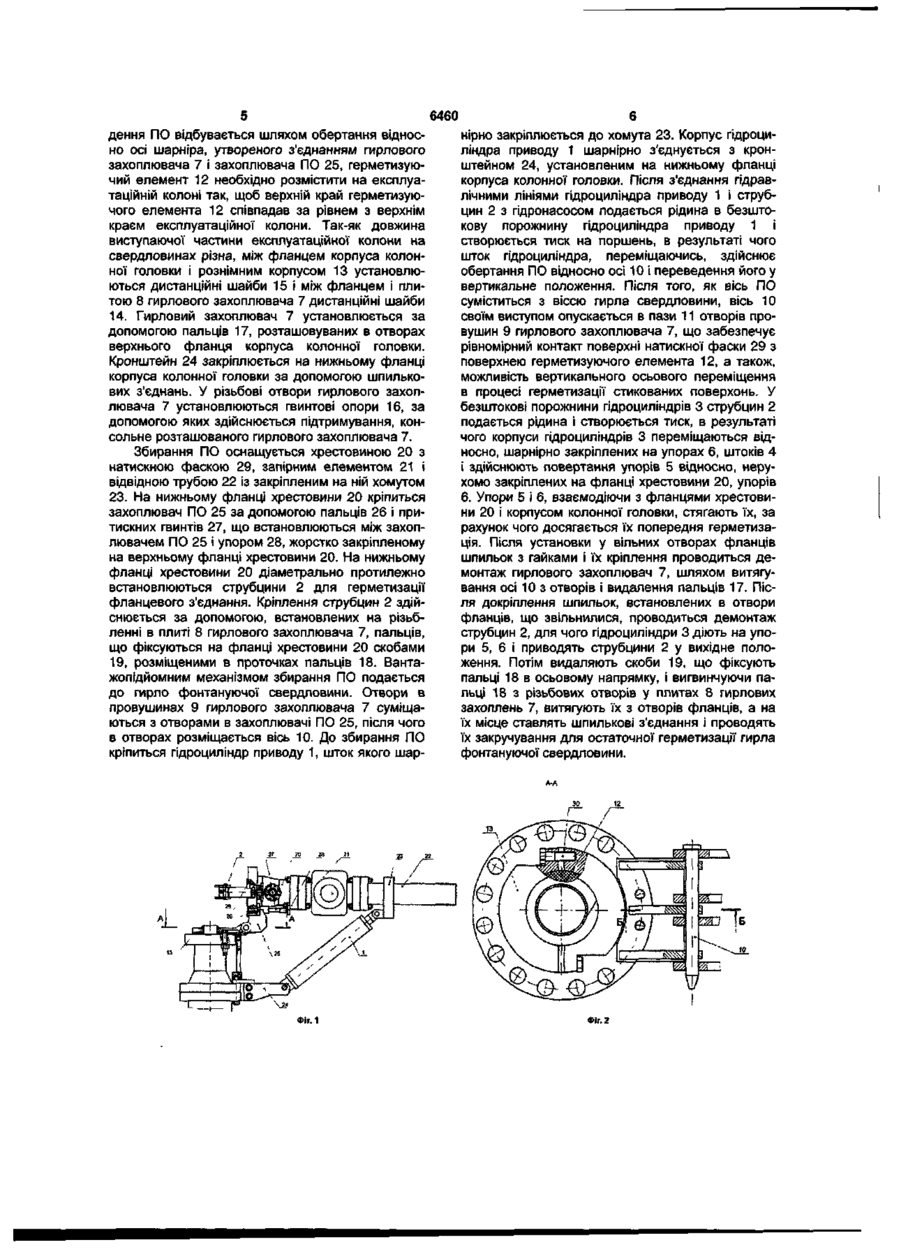

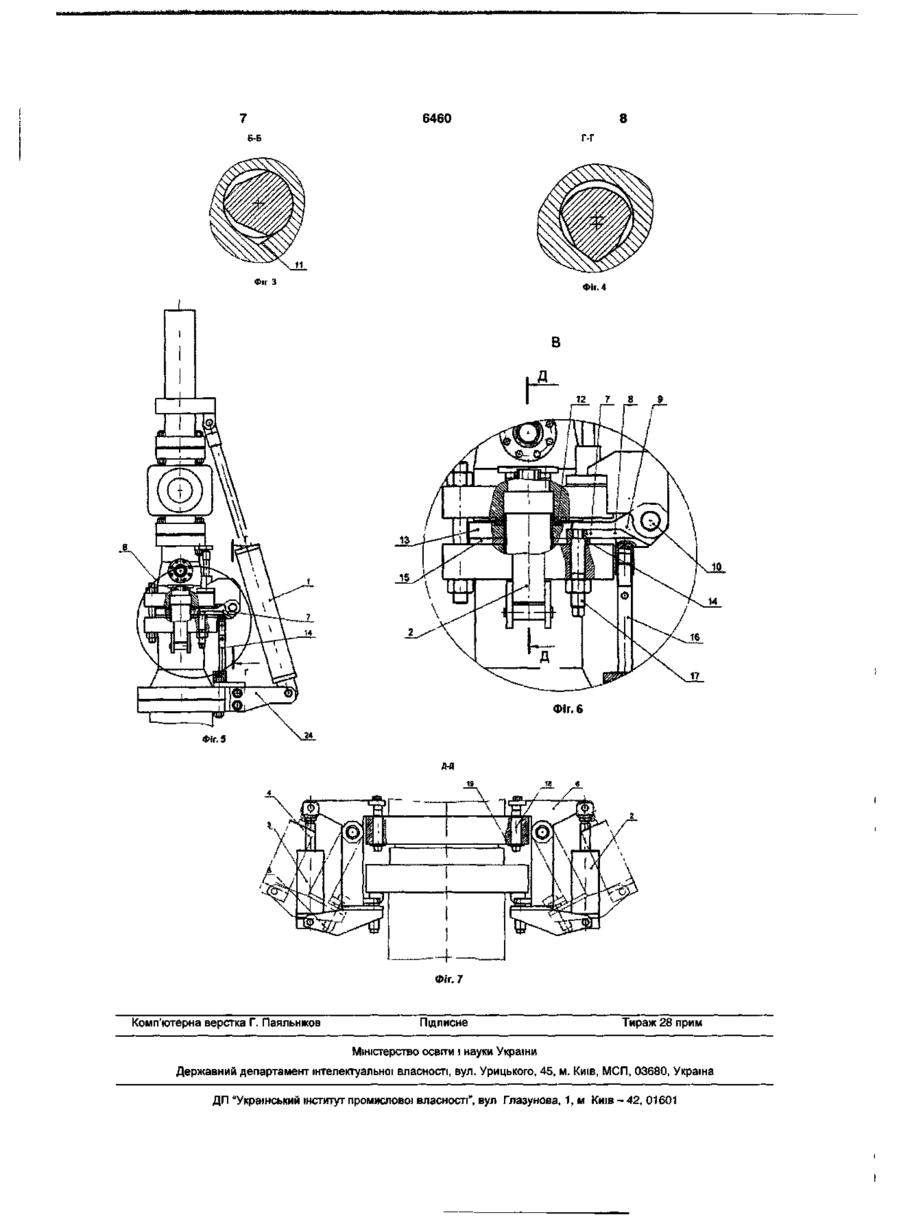

Пристрій для наведення противикидного обладнання на корпус колонної головки гирла фонтануючої свердловини, що містить привід для переміщення противикидного обладнання у вертикальне положення, струбцини попередньої герметизації, виконані у вигляді гідроциліндрів зі штоками й упорами, установленими на гідроциліндрах для взаємодії з фланцем противикидного обладнання та фланцем корпусу колонної головки, і гирловий захоплювач у вигляді плити з вушками, в отворах яких розміщена вісь гирлового захоплювача, виконана зі скошеною поверхнею для утворення на ній виступу, діаметрально протилежного циліндричній поверхні, а отвори, виконані у вушках гирлового захоплювача, мають пази для розміщення в них виступів осі при суміщенні осі противикидного обладнання з віссю корпусу колонної головки, який відрізняється тим, що пристрій оснащений герметизуючим елементом експлуатаційної колони, герметизуючий елемент виконаний кільцевим і розрізним, оснащений рознімним корпусом і розміщений на верхньому фланці корпусу колонної головки, пристрій оснащений дистанційними шайбами, що розміщені між плитою гирлового захоплювача і верхнім фланцем корпусу колонної головки, гирловий захоплювач оснащене гвинтовими опорами, які розміщені між гирловим захоплювачем і нижнім фланцем корпусу колонної головки Корисна модель відноситься до нафтогазовидобувної промисловості і призначена для ліквідації нафтових і газових фонтанів Відомий пристрій для наведення противикидного обладнання (ПО) на корпус колонної головки гирла фонтануючої свердловини, при наявності експлуатаційної колони, містить привод для переміщення ПО у вертикальне положення, струбцини попередньої герметизації, виконані у вигляді гідроциліндрів із штоками і упорами, установленими на гідроциліндрах для взаємодії з фланцем ПВО та фланцем корпусу колонної головки, і гирловий захоплювач у вигляді плити з провушинами, в отворах яких розміщена вісь гирлового захоплювача, виконана зі скошеною поверхнею, для утворення на ній виступу, діаметрально протилежного циліндричній поверхні, а отвори, виконані у вушках гирлового захоплювача, мають пази для розміщення в них виступів осі при суміщенні осі ПО з віссю корпусу колонної головки [див патент України № 28336, 16 10 2000 р - прототип] Відомий пристрій для наведення ПО на гирло фонтануючої свердловини призначений для застосування на фланці корпусу колонної головки у випадку, якщо над площиною фланця не виступає експлуатаційна колона Такий варіант гирла фонтануючої свердловини зустрічається у тому випадку, якщо аварія відбулася на свердловині, що буриться, і ще не оснащена експлуатаційною колоною Якщо свердловина на момент аварії уже обсаджена експлуатаційною колоною, або аварія сталася на експлуатаційній свердловині, то у таких свердловинах у верхньому корпусі колонної головки знаходиться верхня труба експлуатаційної обсадної колони, верхній кінець якої виступає над площиною фланця, що не дозволяє проводити наведення ПО відомими шарнірними пристроями Наведення ПО за допомогою канатного оснащення небезпечне через неможливість проводити роботи дистанційно Запропонований пристрій дозволяє за допомогою дистанційного гідравлічного приводу і герметизуючого елемента, що установлюється на експлуатаційну колону, провести наведення ПО і герметизацію гирла фонтануючої свердловини В основу корисної моделі поставлена задача удосконалення пристрою для наведення ПО на гирло фонтануючої свердловини, у якому за раху со О со (О О) 6460 нок герметизуючого елемента експлуатаційної колони, гирлового захоплювач з дистанційними шайбами і гвинтовими опорами, забезпечується можливість наведення ОП на корпус колонної головки при наявності у свердловині виступу експлуатаційної колони над площиною фланця колонної головки. Поставлена задача вирішується за рахунок того, що у пристрої для наведення ОП на корпус колонної головки гирла фонтануючої свердловини, при наявності виступу експлуатаційної колони над площиною фланця колонної головки, містить привід для переміщення ПО у вертикальне положення, струбцини попередньої герметизації, виконані у вигляді гідроциліндрів зі штоками й упорами, установленими на гідроциліндрах для взаємодії з фланцем ПО та фланцем корпусу колонної головки, і гирловий захоплювач у вигляді плити з провушинами, в отворах яких розміщена вісь гирлового захоплювач, виконана зі скошеною поверхнею для утворення на ній виступу, діаметрально протилежного циліндричній поверхні, а отвори, виконані в провушинах гирлового захоплювач, мають пази для розміщення в них виступів осі при суміщенні вісі ПО з віссю корпусу колонної головки, новим є те, що пристрій оснащений герметизуючим елементом експлуатаційної колони, герметизуючий елемент виконаний кільцевим і розрізним, оснащений рознімним корпусом і розміщений на верхньому фланці корпусу колонної головки, пристрій оснащений дистанційними шайбами, що розміщені між плитою гирлового захоплювач і верхнім фланцем корпусу колонної головки, гирловий захоплювач споряджений гвинтовими опорами, які розміщені між гирловим захоплювачм і нижнім фланцем корпусу колонної головки. На фіг. 1 зображений пристрій установлений на корпусі колонної головки. На фіг. 2 показаний розріз А-А на якому зображений герметизуючий елемент у рознімному корпусі, вушки гирлового захоплювач і захоплювач ПО, з'єднані пальцем. На фіг. З показаний палець в отворах захоплень у положенні перед поворотом збирання ПО відносно осі пальця. На фіг. 4 показаний палець у положенні після повороту збирання ПО відносно осі пальця і сполучення осі збирання ПО та осі корпуса колонної головки. На фіг. 5 зображений пристрій у положенні після переміщення ПО у вертикальне положення. На фіг. 6 показаний збільшений фрагмент елементів пристрою в положенні після переміщення ПО у вертикальне положення. На фіг. 7 показані струбцини для попередньої герметизації фланцевого з'єднання в положенні, при якому здійснюється герметизація, тонкими лініями зображене положення струбцин при переміщенні збирання ПО у вертикальне положення. Пристрій містить привід 1 для переміщення ПО у вертикальне положення, виконаний у вигляді гідроциліндра, струбцини 2 для попередньої герметизації фланцевого з'єднання, виконані у вигляді гідроциліндрів 3 з штоками 4 та упорами 5 і 6, шарнірно з'єднаними і установленими на гідроциліндрах 3 для взаємодії з фланцем ПО та фланцем колонної головки. На отворах фланця корпусу колонної головки установлене гирловий захоплю вач 7 у вигляді плити 8 з провушинами 9, в отворах яких розміщена вісь 10 гирлового захоплювача, виконана із скошеною зовнішньою поверхнею для утворення на ній виступу, діаметрально протилежного циліндричній поверхні, а отвори виконані в провушинах гирлового захоплювач 7 мають пази 11 для розміщення в них виступів осі 10 при суміщенні осі ОП з віссю корпусу колонної головки при наведенні ПО. Пристрій оснащений герметизуючим елементом 12, що виконаний кільцевим, розрізним, і оснащений рознімним корпусом 13. Рознімний корпус 13 має центральний осьовий отвір і кільцеву конічну канавку для розміщення в ній герметизуючого елемента 12. Герметизуючий елемент 12 установлюється в рознімному корпусі 13, на виступаючій над фланцем колонної головки частині експлуатаційної колони, так, щоб верхній край герметизуючого елемента 12 співпадав за рівнем з верхнім краєм експлуатаційної колони. Пристрій оснащений дистанційними шайбами 14 і 15, що встановлюються між плитою гирлового захоплювач 7 і верхнім фланцем колонної головки, та між корпусом 13 герметизуючого елемента і фланцем колонної головки, відповідно. У різьбових отворах гирлового захоплювача розміщені гвинтові опори 16, що установлені між гирловим захоплювачем і нижнім фланцем корпусу колонної головки. Гирловий захоплювач 7 встановлюється на фланець корпуса колонної головки за допомогою пальців 17, що розміщуються у фланцевих отворах. Струбцини 2, для попередньої герметизації фланцевого з'єднання, розміщені діаметрально протилежно в отворах фланця збирання ПО, що наводиться за допомогою пальців 18, котрі фіксуються скобами 19, розміщеними в проточках пальців 18. Збирання ПО складається з хрестовини 20, запірного пристрою 21, відвідної труби 22, з'єднаних між собою за допомогою фланцевих з'єднань. На відвідній трубі 22 жорстко закріплений хомут 23, з яким шарнірно з'єднаний шток гідроциліндра привода 1. Корпус гідроциліндра приводу 1 шарнірно з'єднаний із кронштейном 24, що жорстко встановлений на нижньому фланці корпуса колонної головки за допомогою шпилькових з'єднань. Пристрій містить захоплювач ПО 25, закріплене на корпусі хрестовини 20 за допомогою пальців 26, жорстко закріплених на захопленні ПО 25, котрі встановлюються в отворах нижнього фланця хрестовини 20, а також за допомогою притискних гвинтів 27, що встановлені між захоплювачем ПО 25 і упором 28, закріпленому на верхньому фланці хрестовини 20. Нижній фланець хрестовини ПО оснащений натискною фаскою 29. Рознімний корпус 13 герметизуючого елемента 12 виконаний іздвох половин, що стягаються один з одним за допомогою гвинтів ЗО. Пристрій працює наступним чином. Для наведення ПО на корпус колонної головки при наявності виступу експлуатаційної колони над площиною фланця колонної головки проводяться наступні підготовчі заходи. Гирло фонтануючої свердловини обладнується герметизуючим елементом 12, встановленим у рознімному корпусі 13, що складається з двох половин, котрі стягаються гвинтами ЗО. Герметизуючий елемент 12, попередньо розрізаний, оскільки необхідно герметизувати фонтануючу трубу, вставляється в кільцеву конічну канавку рознімного корпуса 13. Оскільки наве 6460 дення ПО відбувається шляхом обертання відносно осі шарніра, утвореного з'єднанням гирлового захоплювача 7 і захоплювача ПО 25, герметизуючий елемент 12 необхідно розмістити на експлуатаційній колоні так, щоб верхній край герметизуючого елемента 12 співпадав за рівнем з верхнім краєм експлуатаційної колони. Так-як довжина виступаючої частини експлуатаційної колони на свердловинах різна, між фланцем корпуса колонної головки і рознімним корпусом 13 установлюються дистанційні шайби 15 і між фланцем і плитою 8 гирлового захоплювача 7 дистанційні шайби 14. Гирловий захоплювач 7 установлюється за допомогою пальців 17, розташовуваних в отворах верхнього фланця корпуса колонної головки. Кронштейн 24 закріплюється на нижньому фланці корпуса колонної головки за допомогою шпилькових з'єднань. У різьбові отвори гирлового захоплювача 7 установлюються гвинтові опори 16, за допомогою яких здійснюється підтримування, консольне розташованого гирлового захоплювача 7. Збирання ПО оснащується хрестовиною 20 з натискною фаскою 29, запірним елементом 21 і відвідною трубою 22 із закріпленим на ній хомутом 23. На нижньому фланці хрестовини 20 кріпиться захоплювач ПО 25 за допомогою пальців 26 і притискних гвинтів 27, що встановлюються між захоплювачем ПО 25 і упором 28, жорстко закріпленому на верхньому фланці хрестовини 20. На нижньому фланці хрестовини 20 діаметрально протилежно встановлюються струбцини 2 для герметизації фланцевого з'єднання. Кріплення струбцин 2 здійснюється за допомогою, встановлених на різьбленні в плиті 8 гирлового захоплювача 7, пальців, що фіксуються на фланці хрестовини 20 скобами 19, розміщеними в проточках пальців 18. Вантажопідйомним механізмом збирання ПО подається до гирло фонтануючої свердловини. Отвори в провушинах 9 гирлового захоплювача 7 суміщаються з отворами в захоплювачі ПО 25, після чого в отворах розміщається вісь 10. До збирання ПО кріпиться гідроциліндр приводу 1, шток якого шар A J_ I/ / L и\ n \ ! і j . L 1
