Пристрій для сповільнення падіння тіл при евакуації з багатоповерхових будинків

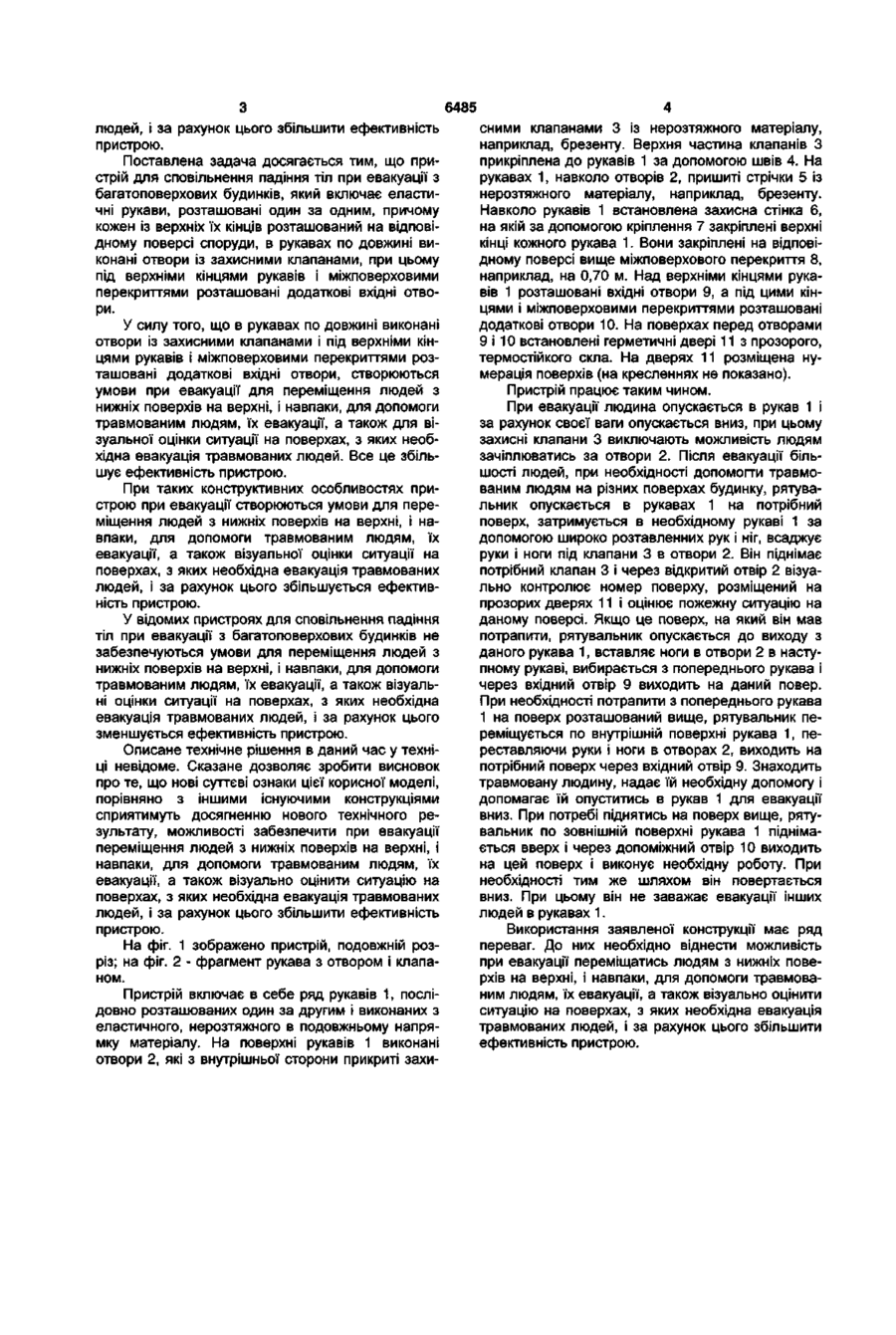

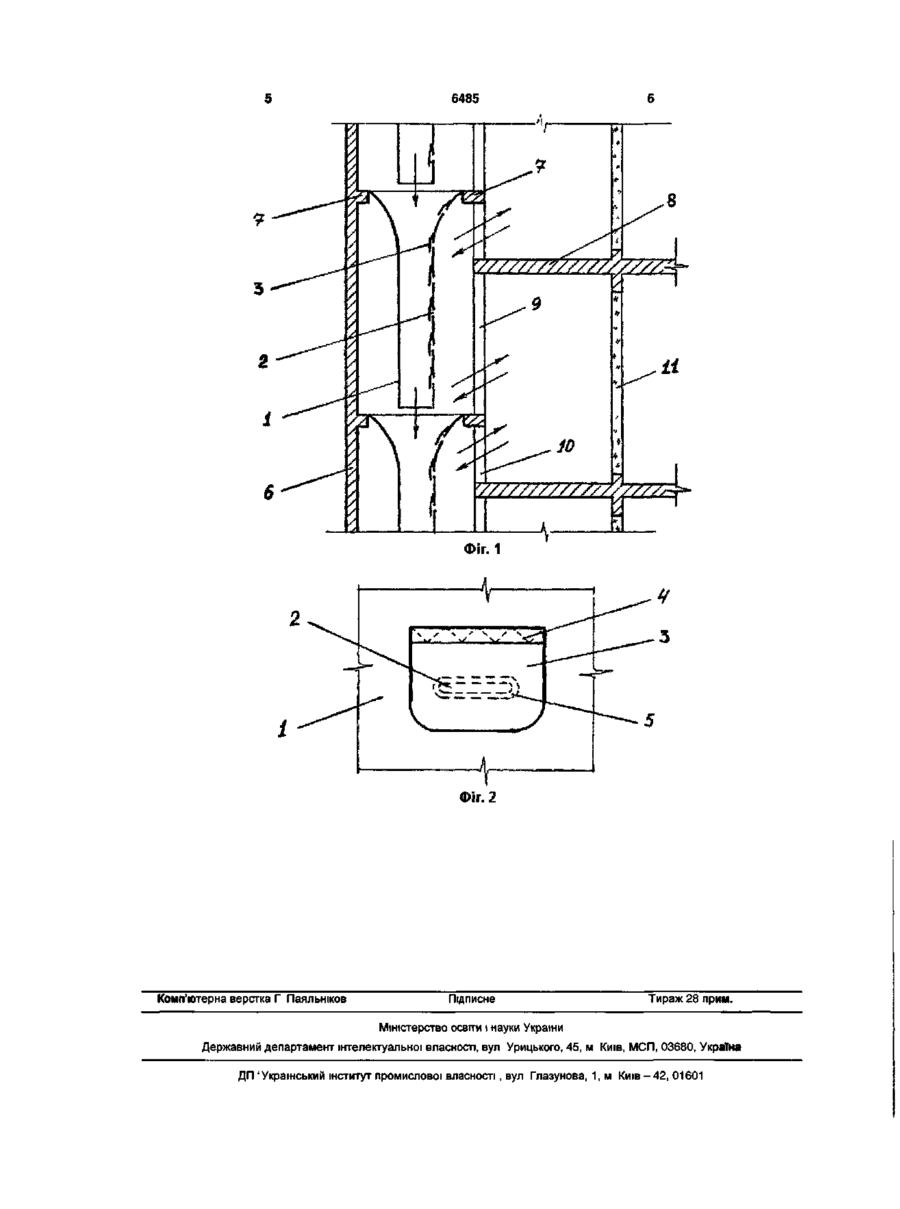

Пристрій для сповільнення падіння тіл при евакуації з багатоповерхових споруд, який має еластичні рукави, розташовані один за одним, причому кожен з верхніх їх кінців розташований на відповідному поверсі споруди, який відрізняється тим, що в рукавах по довжині виконані отвори із захисними клапанами, при цьому під верхніми кінцями рукавів і міжповерховими перекриттями розташовані додаткові вхідні отвори. Корисна модель відноситься до рятувальної техніки, а саме до пристроїв для евакуації людей із багатоповерхових споруд. Відомий рятувальний пристрій для спускання людей, який включає в себе еластичний рукав з ребрами і вихідними отворами [патент СССР № 665779, кл. А62В 1/20, 1974]. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації можливості переміщення людей із нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям і подальшої їх евакуації, а також візуальної оцінки ситуації на поверхах, з яких необхідна евакуація травмованих людей. Все це знижує ефективність пристрою. Відомий пристрій для сповільнення падіння тіла при пожежі в багатоповерхових будинках, що має розташовані по вертикалі і відкриті з обох кінців еластичні рукави, верхні кінці яких закріплені на стіні будівлі, [патент Франції № 1604702, кл. А62В 1/00, опублік. 1972]. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації можливості переміщення людей із нижніх поверхів на верхні і навпаки, для допомоги травмованим людям і для подальшої їх евакуації, а також візуальної оцінки ситуації на поверхах, з яких необхідна евакуація травмованих людей. Все це знижує ефективність пристрою. Найбільш близьким до корисної моделі за технічною сутністю і досягнутим результатом є пристрій для сповільнення падіння тіла при евакуації з багатоповерхових будинків, що має розташовані по вертикалі і відкриті з обох кінців еластичні рукави, верхні кінці, яких закріплені на стінах будівлі, при цьому рукави розташовані один за одним так, що кожний кінець одного рукава входить у верхній кінець наступного, причому кожен із верхніх кінців розташований на висоті відповідного поверха будинка [патент СССР № 665779, кл. А62В 1/20, 1974, Бюл. № 20 - прототип]. Принцип роботи даного пристрою полягає в наступному. Пристрій дозволяє вводити через отвір у захисній стінці різні вантажі та людей з любого поверху будівлі у випадку пожежі і спускати їх в рукавах. Основним недоліком описаної конструкції є те, що вона не забезпечує при евакуації можливості переміщення людей з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також візуальної оцінки ситуації на поверхах, з яких необхідна евакуація травмованих людей. Все це знижує ефективність пристрою. В основу корисної моделі поставлена задача, створити такий пристрій для сповільнення падіння тіл при евакуації з багатоповерхових будинків, в якому виконання в рукавах по довжині отворів із захисними клапанами і розташування під верхніми кінцями рукавів і міжповерховими перекриттями додаткових вхідних отворів, дозволяє при евакуації переміщатись людям з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також візуально оцінити ситуацію на поверхах, з яких необхідна евакуація травмованих ю 00 (О О) 6485 людей, і за рахунок цього збільшити ефективність пристрою. Поставлена задача досягається тим, що пристрій для сповільнення падіння тіл при евакуації з багатоповерхових будинків, який включає еластичні рукави, розташовані один за одним, причому кожен із верхніх їх кінців розташований на відповідному поверсі споруди, в рукавах по довжині виконані отвори із захисними клапанами, при цьому під верхніми кінцями рукавів і міжповерховими перекриттями розташовані додаткові вхідні отвори. У силу того, що в рукавах по довжині виконані отвори із захисними клапанами і під верхніми кінцями рукавів і міжповерховими перекриттями розташовані додаткові вхідні отвори, створюються умови при евакуації для переміщення людей з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також для візуальної оцінки ситуації на поверхах, з яких необхідна евакуація травмованих людей. Все це збільшує ефективність пристрою. При таких конструктивних особливостях пристрою при евакуації створюються умови для переміщення людей з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також візуальної оцінки ситуації на поверхах, з яких необхідна евакуація травмованих людей, і за рахунок цього збільшується ефективність пристрою. У відомих пристроях для сповільнення падіння тіл при евакуації з багатоповерхових будинків не забезпечуються умови для переміщення людей з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також візуальні оцінки ситуації на поверхах, з яких необхідна евакуація травмованих людей, і за рахунок цього зменшується ефективність пристрою. Описане технічне рішення в даний час у техніці невідоме. Сказане дозволяє зробити висновок про те, що нові суттєві ознаки цієї корисної моделі, порівняно з іншими існуючими конструкціями сприятимуть досягненню нового технічного результату, можливості забезпечити при евакуації переміщення людей з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також візуально оцінити ситуацію на поверхах, з яких необхідна евакуація травмованих людей, і за рахунок цього збільшити ефективність пристрою. На фіг. 1 зображено пристрій, подовжній розріз; на фіг. 2 - фрагмент рукава з отвором і клапаном. Пристрій включає в себе ряд рукавів 1, послідовно розташованих один за другим і виконаних з еластичного, нерозтяжного в подовжньому напрямку матеріалу. На поверхні рукавів 1 виконані отвори 2, які з внутрішньої сторони прикриті захи сними клапанами 3 із нерозтяжного матеріалу, наприклад, брезенту. Верхня частина клапанів З прикріплена до рукавів 1 за допомогою швів 4. На рукавах 1, навколо отворів 2, пришиті стрічки 5 із нерозтяжного матеріалу, наприклад, брезенту. Навколо рукавів 1 встановлена захисна стінка 6, на якій за допомогою кріплення 7 закріплені верхні кінці кожного рукава 1. Вони закріплені на відповідному поверсі вище міжповерхового перекриття 8, наприклад, на 0,70 м. Над верхніми кінцями рукавів 1 розташовані вхідні отвори 9, а під цими кінцями і міжповерховими перекриттями розташовані додаткові отвори 10. На поверхах перед отворами 9 і 10 встановлені герметичні двері 1 і з прозорого, термостійкого скла. На дверях 11 розміщена нумерація поверхів (на кресленнях не показано). Пристрій працює таким чином. При евакуації людина опускається в рукав 1 і за рахунок своєї ваги опускається вниз, при цьому захисні клапани 3 виключають можливість людям зачіплюватись за отвори 2. Після евакуації більшості людей, при необхідності допомогти травмованим людям на різних поверхах будинку, рятувальник опускається в рукавах 1 на потрібний поверх, затримується в необхідному рукаві 1 за допомогою широко розтавленних рук і ніг, всаджує руки і ноги під клапани 3 в отвори 2. Він піднімає потрібний клапан 3 і через відкритий отвір 2 візуально контролює номер поверху, розміщений на прозорих дверях 11 і оцінює пожежну ситуацію на даному поверсі. Якщо це поверх, на який він мав потрапити, рятувальник опускається до виходу з даного рукава 1, вставляє ноги в отвори 2 в наступному рукаві, вибирається з попереднього рукава і через вхідний отвір 9 виходить на даний повер. При необхідності потрапити з попереднього рукава 1 на поверх розташований вище, рятувальник переміщується по внутрішній поверхні рукава 1, переставляючи руки і ноги в отворах 2, виходить на потрібний поверх через вхідний отвір 9. Знаходить травмовану людину, надає їй необхідну допомогу і допомагає їй опуститись в рукав 1 для евакуації вниз. При потребі піднятись на поверх вище, рятувальник по зовнішній поверхні рукава 1 піднімається вверх і через допоміжний отвір 10 виходить на цей поверх і виконує необхідну роботу. При необхідності тим же шляхом він повертається вниз. При цьому він не заважає евакуації інших людей в рукавах 1. Використання заявленої конструкції має ряд переваг. До них необхідно віднести можливість при евакуації переміщатись людям з нижніх поверхів на верхні, і навпаки, для допомоги травмованим людям, їх евакуації, а також візуально оцінити ситуацію на поверхах, з яких необхідна евакуація травмованих людей, і за рахунок цього збільшити ефективність пристрою. 6485 6 V/////////////7777, Фіг. 1 Фіг. 2 Комп'ютерна верстка Г Паяльніков Підписне Тираж 28 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності , вул Глазунова, 1, м Київ - 4 2 , 01601
