Лічильник кількості рідини

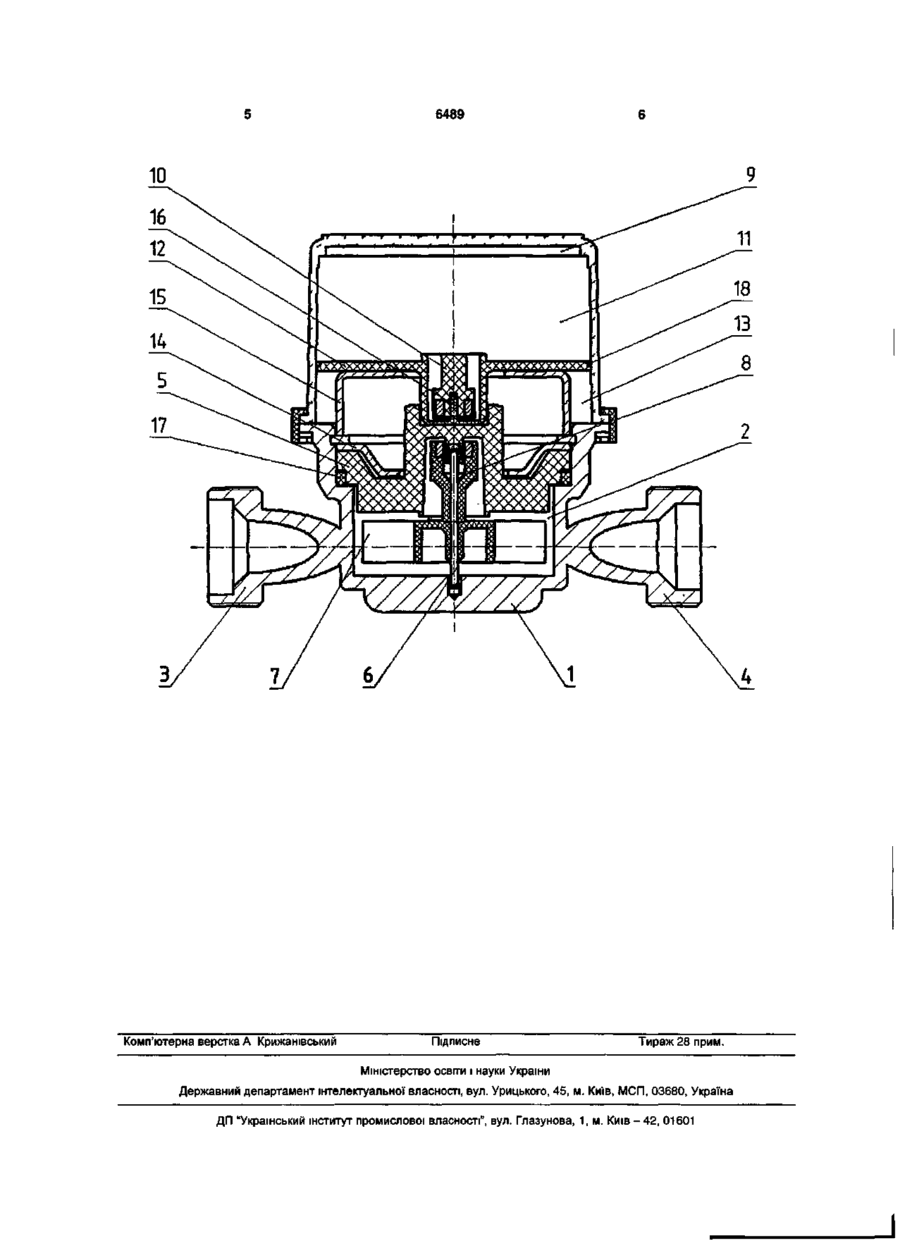

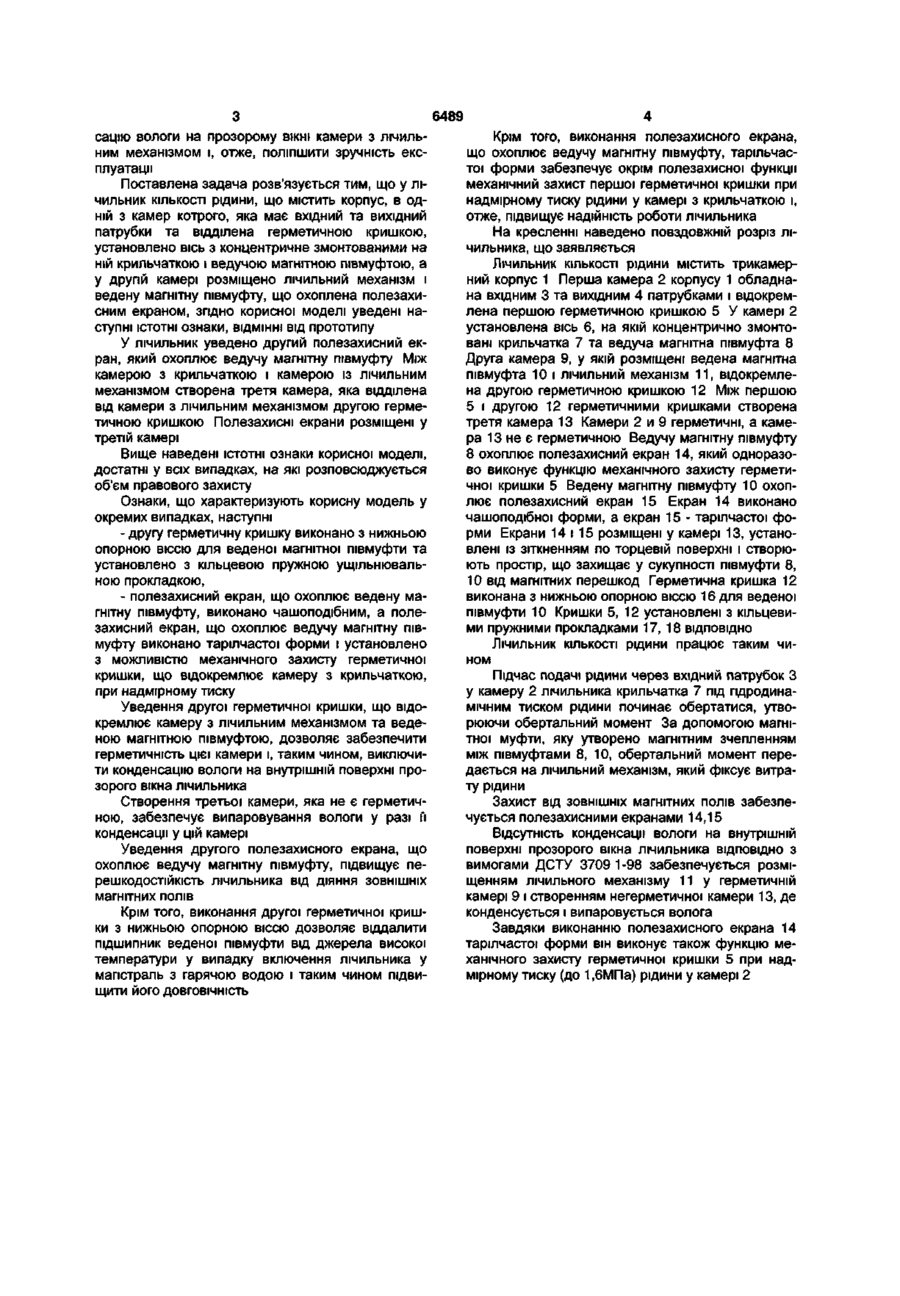

1 Лічильник КІЛЬКОСТІ рідини, що містить корпус, в одній з камер якого, що має вхідний та вихідний патрубки та відділена герметичною кришкою, установлено вісь з концентрично змонтованими на ній крильчаткою і ведучою магнітною півмуфтою, а в ІНШІЙ камері розміщено лічильний механізм і ведену магнітну півмуфту, що охоплена полезахисним екраном, який відрізняється тим, що в нього введено другий полезахисний екран, який охоплює ведучу магнітну півмуфту, а між камерою з криль чаткою і камерою із лічильним механізмом створена третя камера, яка відділена від камери з лічильним механізмом другою герметичною кришкою, причому полезахисні екрани розміщені у третій камері 2 Лічильник за п 1, який відрізняється тим, що другу герметичну кришку виконано з нижньою опорною віссю для веденої магнітної півмуфти та установлено з кільцевою пружною ущільнювальною прокладкою 3 Лічильник за П 1, який відрізняється тим, що полезахисний екран, який охоплює ведену магнітну півмуфту, виконано чашоподібним, а полезахисний екран, що охоплює ведучу магнітну півмуфту, виконано тарілчастої форми і установлено з можливістю механічного захисту герметичної кришки, що відокремлює камеру з крильчаткою при надмірному тиску Корисна модель належить до галузі приладобудування і призначена для вимірювання витрати рідини, зокрема питної та технічної води Відомий турбінно-тангенціальний водолічильник [за патентом РФ №2044279, М кл G01F1/06, опублікованим 20 09 95], який, як і лічильник, що заявляється, містить корпус, в одній з камер якого розташовано лічильний механізм та ведену магнітну півмуфту, а у другій камері, що має вхідний та вихідний патрубки, - вимірювальну турбінку (крильчатку) і ведучу магнітну півмуфту Недоліком цього лічильника є те, що при дії ЗОВНІШНІХ магнітних полів він працює недостатньо точно і надійно Найближчим за сукупністю ознак до запропонованого лічильника КІЛЬКОСТІ рідини є лічильник КІЛЬКОСТІ рідини [за деклараційним патентом на корисну модель №1472 М кл G01F3/00, G01F1/00, опублікованим 15 10 02р] Відомий лічильник, як і той, що заявляється, містить корпус, в одній з камер якого, що має вхідний та вихідний патрубки і відокремлена герметичною кришкою, встановлено вісь з концентричне змонтованими на ній крильчаткою та ведучою магнітною півмуфтою, а у другій камері розміщені лічильний механізм та ведена магнітна півмуфта Відомий лічильник та кож містить полезахисний екран, що охоплює ведену магнітну півмуфту На відміну від запропонованого лічильника у відомому лічильнику полезахисний екран виконано у вигляді ковпачка з осьовим отвором, при цьому він охоплює тільки ведену півмуфту Відомий ЛІЧИЛЬНИК має недостатню перешкоДОСТІЙКІСТЬ при наявності ЗОВНІШНІХ магнітних по лів, що обумовлено тим, що полезахисний екран захищає тільки ведену магнітну півмуфту, і що спричиняє зниження точності роботи лічильника, а також має недостатню зручність експлуатації за рахунок конденсації вологи на внутрішній поверхні прозорого вікна, що закриває індикаційний пристрій В основу корисної моделі поставлена задача створити такий лічильник КІЛЬКОСТІ рідини, у якому уведення другого полезахисного екрана, що охоплює ведучу магнітну півмуфту, створення третьої камери, відокремленої від камери з лічильним механізмом другою герметичною кришкою, і розміщення у третій камері обох полезахисних екранів, дозволило б підвищити перешкодостійкють лічильника від дії магнітних полів і, таким чином, підвищити його точність, а також виключити конден 00 6489 сацію вологи на прозорому ВІКНІ камери з лічильним механізмом і, отже, поліпшити зручність експлуатації Поставлена задача розв'язується тим, що у лічильник КІЛЬКОСТІ рідини, що містить корпус, в одній з камер котрого, яка має вхідний та вихідний патрубки та відділена герметичною кришкою, установлено вісь з концентричне змонтованими на ній крильчаткою і ведучою магнітною півмуфтою, а у другій камері розміщено лічильний механізм і ведену магнітну півмуфту, що охоплена полезахисним екраном, згідно корисної моделі уведені наступні ІСТОТНІ ознаки, ВІДМІННІ ВІД прототипу У лічильник уведено другий полезахисний екран, який охоплює ведучу магнітну півмуфту Між камерою з крильчаткою і камерою із лічильним механізмом створена третя камера, яка відділена від камери з лічильним механізмом другою герметичною кришкою Полезахисні екрани розміщені у третій камері Вище наведені ІСТОТНІ ознаки корисної моделі, достатні у всіх випадках, на які розповсюджується об'єм правового захисту Ознаки, що характеризують корисну модель у окремих випадках, наступні - другу герметичну кришку виконано з нижньою опорною віссю для веденої магнітної півмуфти та установлено з кільцевою пружною ущільнювальною прокладкою, - полезахисний екран, що охоплює ведену магнітну півмуфту, виконано чашоподібним, а полезахисний екран, що охоплює ведучу магнітну півмуфту виконано тарілчастої форми і установлено з можливістю механічного захисту герметичної кришки, що відокремлює камеру з крильчаткою, при надмірному тиску Уведення другої герметичної кришки, що відокремлює камеру з лічильним механізмом та веденою магнітною півмуфтою, дозволяє забезпечити герметичність цієї камери і, таким чином, виключити конденсацію вологи на внутрішній поверхні прозорого вікна лічильника Створення третьої камери, яка не є герметичною, забезпечує випаровування вологи у разі її конденсації у цій камері Уведення другого полезахисного екрана, що охоплює ведучу магнітну півмуфту, підвищує перешкодостійкість лічильника від діяння ЗОВНІШНІХ магнітних полів Крім того, виконання другої герметичної кришки з нижньою опорною віссю дозволяє віддалити підшипник веденої півмуфти від джерела високої температури у випадку включення лічильника у магістраль з гарячою водою і таким чином підвищити його ДОВГОВІЧНІСТЬ Крім того, виконання полезахисного екрана, що охоплює ведучу магнітну півмуфту, тарільчастої форми забезпечує окрім полезахисної функції механічний захист першої герметичної кришки при надмірному тиску рідини у камері з крильчаткою і, отже, підвищує надійність роботи лічильника На кресленні наведено повздовжній розріз лічильника, що заявляється Лічильник КІЛЬКОСТІ рідини містить трикамерний корпус 1 Перша камера 2 корпусу 1 обладнана вхідним 3 та вихідним 4 патрубками і відокремлена першою герметичною кришкою 5 У камері 2 установлена вісь 6, на якій концентрично змонтовані крильчатка 7 та ведуча магнітна півмуфта 8 Друга камера 9, у якій розміщені ведена магнітна півмуфта 10 і лічильний механізм 11, відокремлена другою герметичною кришкою 12 Між першою 5 і другою 12 герметичними кришками створена третя камера 13 Камери 2 и 9 герметичні, а камера 13 не є герметичною Ведучу магнітну півмуфту 8 охоплює полезахисний екран 14, який одноразово виконує функцію механічного захисту герметичної кришки 5 Ведену магнітну півмуфту 10 охоплює полезахисний екран 15 Екран 14 виконано чашоподібної форми, а екран 15 - тарілчастої форми Екрани 14 і 15 розміщені у камері 13, установлені із зіткненням по торцевій поверхні і створюють простір, що захищає у сукупності півмуфти 8, 10 від магнітних перешкод Герметична кришка 12 виконана з нижньою опорною віссю 16 для веденої півмуфти 10 Кришки 5, 12 установлені з кільцевими пружними прокладками 17, 18 ВІДПОВІДНО ЛІЧИЛЬНИК КІЛЬКОСТІ рідини працює таким чином Підчас подачі рідини через вхідний патрубок З у камеру 2 лічильника крильчатка 7 під гідродинамічним тиском рідини починає обертатися, утворюючи обертальний момент За допомогою магнітної муфти, яку утворено магнітним зчепленням між півмуфтами 8, 10, обертальний момент передається на лічильний механізм, який фіксує витрату рідини Захист від ЗОВНІШНІХ магнітних полів забезпечується полезахисними екранами 14,15 Відсутність конденсації вологи на внутрішній поверхні прозорого вікна лічильника ВІДПОВІДНО З вимогами ДСТУ 3709 1-98 забезпечується розміщенням лічильного механізму 11 у герметичній камері 9 і створенням негерметичної камери 13, де конденсується і випаровується волога Завдяки виконанню полезахисного екрана 14 тарілчастої форми він виконує також функцію механічного захисту герметичної кришки 5 при надмірному тиску (до 1,6МПа) рідини у камері 2 6489 Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
