Оральний тренажер-масажер

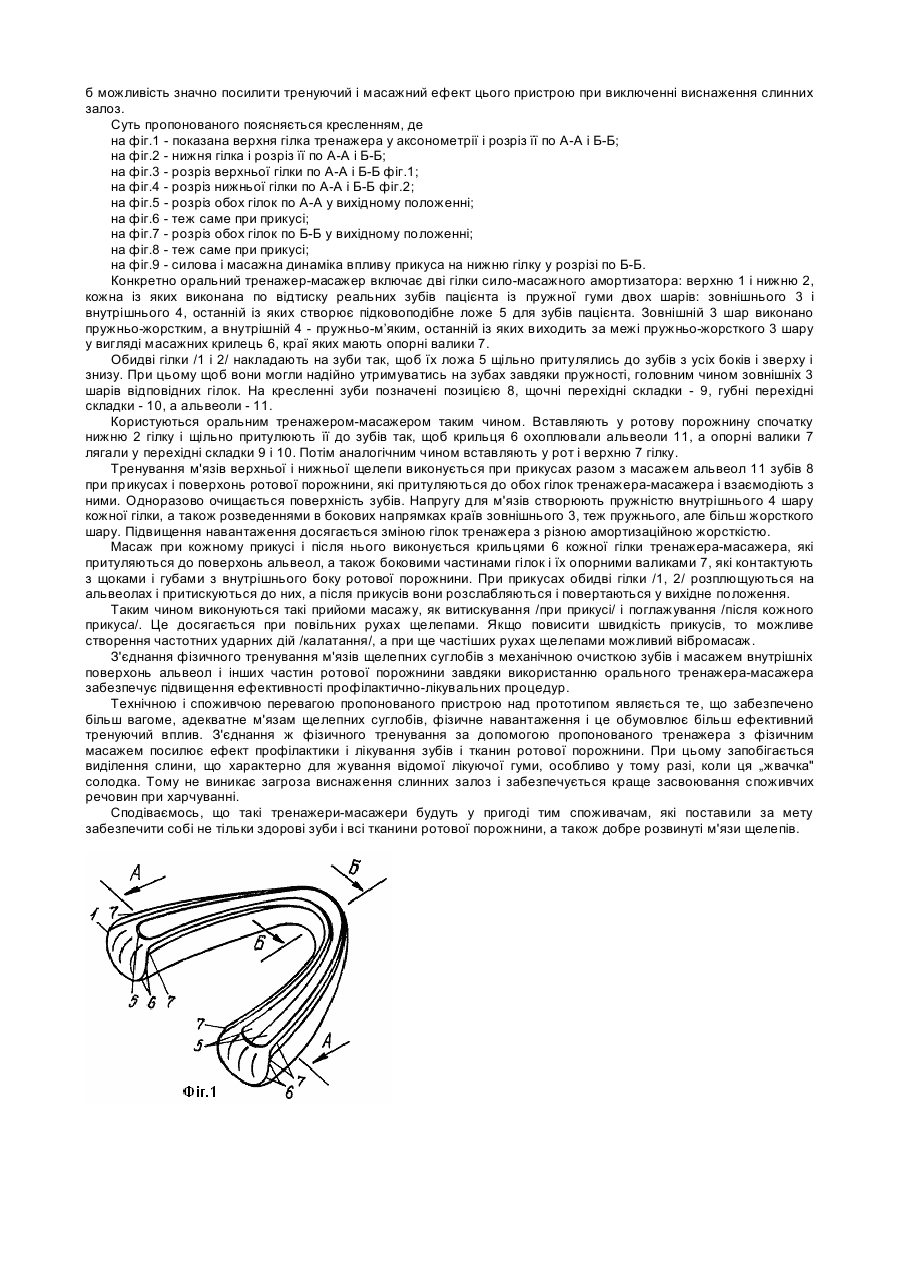

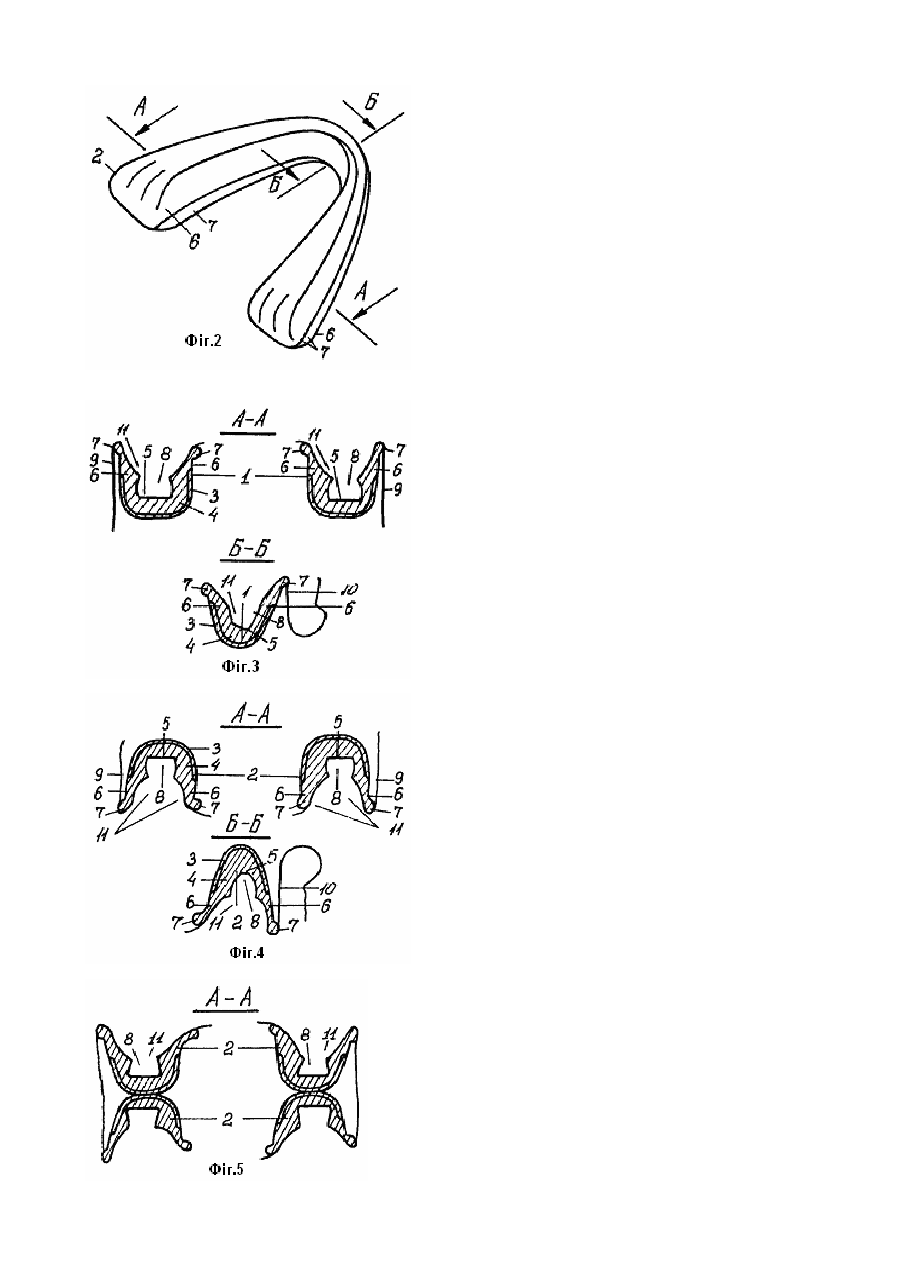

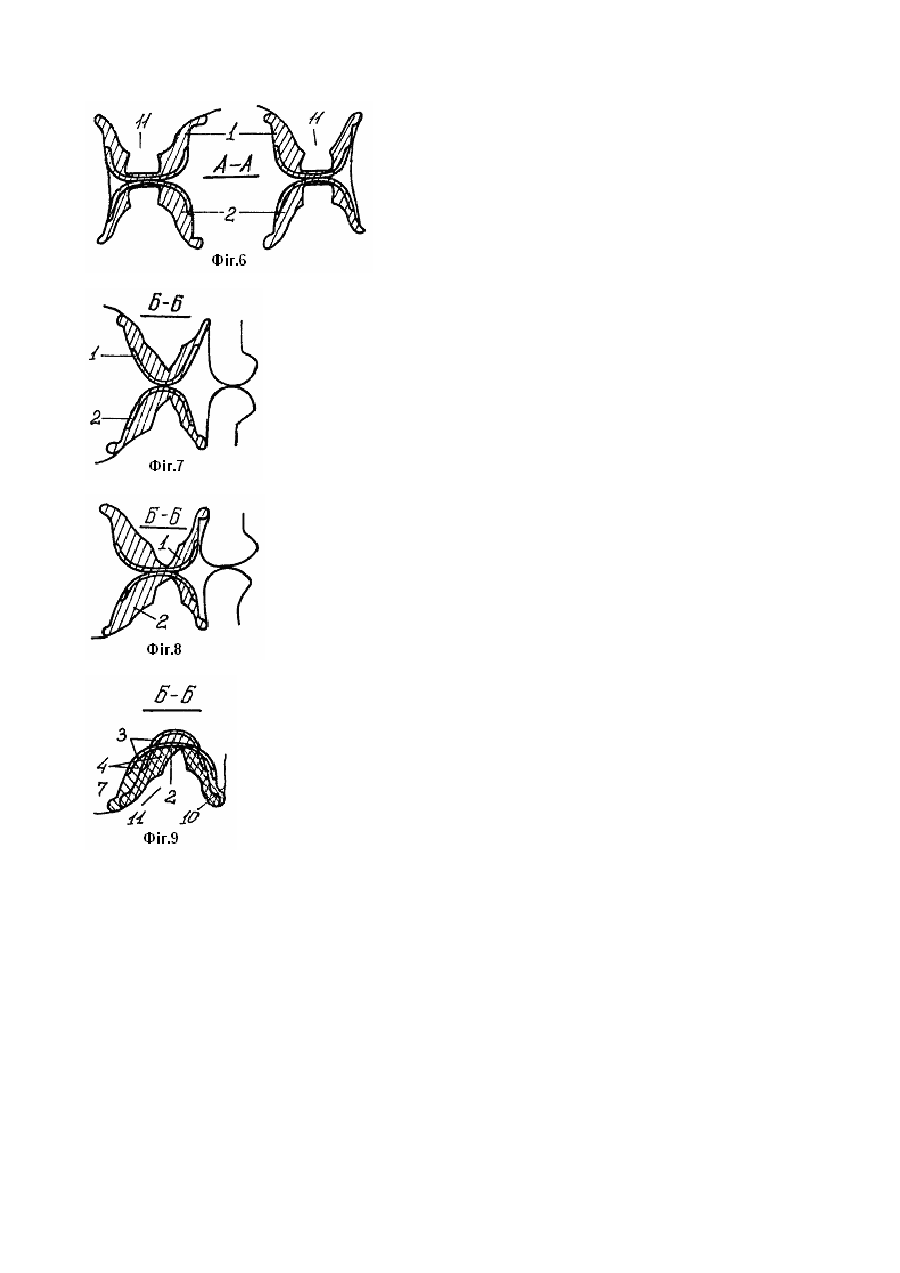

Передбачуваний винахід належить до медицини і спорту, зокрема до пристроїв, які застосовуються для тренування м'язів і масажу їх з метою удосконалення рухового апарату людини, профілактики і лікування різноманітних захворювань і насамперед - зубів і тканин ротової порожнини. Відомий пристрій сполученого впливу, який має засіб фіксації пацієнта і зв'язаний з ним засіб фізичного навантаження з масажем різних частин тіла паціента у вигляді педального механізму і масажних сіток /п.У. №10318, А47С1/02, А63Б22/06, Бюл.№4, 1996/. Недолік цього пристрою у тому, що, хоча він і забезпечує можливість тісного невід'ємного зв'язку рухового навантаження з масажем різних частин тіла людини, але ця можливість не може бути застосована для ефективних дій при навантаженні м'язів щелепних суглобів, масажу і лікування зубів і альвеол ротової порожнини. Широко відомий засіб деякого навантаження цих суглобів, а також гігієнічного впливу на зуби і частково на альвеоли ротової порожнини - засіб чистки зубів, за допомогою зубної щітки і пасти, наприклад, "Дірол". Недолік такої гігієнічної обробки зубів полягає у тому, що масажний вплив при застосуванні зубної щитки явно недостатній, бо вона при цьому головним чином контактує з поверхнями зубів, а альвеоли залишаються недоторканими. Якщо і альвеоли масажуються щіткою, то і це недостатньо, тому що щітка м'яка і недоступна до всіх частин альвеола, які потребують більш активного масажу. До того ж, фізичне навантаження на зуби, а також на альвеоли при цьому не відбувається, а м'язи щелепних суглобів взагалі не функціонують. У сучасної людини, яка споживає м’яку, переварену і перемолоту їжу і включає в роботу м'язи щелепів тільки в часи її прийому, ці м'язи не одержують достатнього навантаження і поступово атрофуються. Разом з тим і структурні частини ротової порожнини, зокрема альвеоли, також контактують з їжею рідко і недостатньо, тобто зазнають дефіцит масажу. Це негативно впливає на кровообіг у тих тканинах і це спонукає появленню різних захворювань і їх і вміщених у них зубів. Відомо, що в сучасних умовах з метою навантаження і очистки зубів застосовується жувальна гума. Це добре, але недостатньо, бо ця гума занадто м'яка, розплющується на зубах і не досягає до всіх частин альвеол. Тому навантаження на зуби явно недостатнє, а масаж альвеол при цьому взагалі не відбувається. Є і інша негативна сторона застосування жувальної гуми. Їй, як правило, надають деякі смакові якості і це спонукає підвищене виділення слини, що при тривалому жуванні /а для достатнього впливу цієї активності треба жувати довго/ виснажуються слинні залози і це негативно може впливати на травлення їжі. Відомий зубний протез, який можливо було б застосувати для фізичного тренування м'язів щелепних суглобів, бо він має зв’язані між собою завдяки пружин і зігнутої вдвоє прокладки двох гілок базису - верхньої і нижньої, які мають штучні зуби /п.У. №39, А61С13/00, Бюл. №5, 2001/. Недолік цього аналогу не тільки у тому, що він спрямований і придатний для імітації зубів при відсутності їх у ротовій порожнині і тому непридатний у тому разі, коли зуби є. Але і в тому, що цей протез не забезпечує масаж ясен, а пружину у ньому неможливо застосувати достатньої пружності для ефективного тренування м'язів щелепних суглобів, які, як відомо, потребують для цього значних зусиль, бо такий протез важко було б вставляти у ротову порожнину і тримати довгий час рот у закритому стані. Найбільш близьким по технічній і споживчій суті є зубний протез, який має дві гілки базису зі штучними зубами і засіб фіксації їх у ротовій порожнині, причому гілки базису несуть на собі пластинки із магнітофорного матеріалу, дозволеного для тривалого контакту зі слизовою оболонкою ротової порожнини, і передбачені у гілках фігурні отвори для зубів, що залишиться /п.У. №36542, A61С13/00, Бюл. №3, 2001/. Недолік прототипу у тому, що хоча і можливо було б його застосувати для тренування м'язів щелепних суглобів, бо гілки базису навантажені в ньому протилежно-зустрічним магнітно силовим тиском, а отвори у них можливо було б виконати для всіх здорових зубів, але за допомогою цих пластин неможливо задавати належне навантаження для цих могутніх м'язів, щоб вдержати достатній ефект тренування. Ці силові лінії здатні лише фіксувати гілки базису на альвеолах, а для тренування вони не можуть створити достатнього опору. Необхідний масаж структурних елементів ротової порожнини у прототипі відсутній. Якщо магнітний вплив у деякій мірі його може замінити, то тільки з окремих частин альвеол і тому явно недостатній. Таким чином, ні аналоги, ні прототип не забезпечують необхідних умов функціонування оптимальних процесів при обробці їжі у ротовій порожнині, ні з боку необхідного фізичного навантаження на м'язи щелепних суглобів і забезпечення їх адекватного стану силових можливостей, ні з боку потрібного для альвеол масажу. В основу винаходу поставлена задача з урахуванням всіх позитивних і негативних якостей прототипу зубного протезу, створити такий оральний пристрій у вигляді тренажера-масажера, який би на основі реалізації технологічних процесів, які супроводжують виготовлення зубних протезів, забезпечував би належне тренування м'язів щелепних суглобів і фізичний масаж структурних тканин ротової порожнини без стимуляції і виснаження їх слинних залоз. Це передбачено було досягти завдяки виготовленню і використанню пружних гілок базису зубного пристрою, виконаних з можливістю насадки їх на зуби, фіксації на них і обхвату їх м'якими пружними крильцями зубних альвеол і створення, таким чином, умов для тренування і масажу структурних тканин ротової порожнини. Поставлена задача вирішена тим, що у оральному тренажері-масажері, який включає базис із взаємодіючих між собою і поверхнями зубів верхньої і нижньої гілок, кожна із яких має засіб фіксації на щелепі, згідно передбачуваному винаходу, кожна гілка базису виконана із двох шарів пружнього дозволеного для тривалого контакту зі слизовою оболонкою ротової порожнини матеріалу, більш жорсткого у зовнішньому шарі і менше жорсткому у внутрішньому шарі, а засіб фіксації гілки базису на щелепі виконано разом - як одне ціле із засобом її масажу у вигляді підковоподібного ложа і його бокових частин - пружних пластинчатих крилець з крайовими валиками, з можливістю фіксації їх на зубах і зубних альвеолах, масажу їх і інших структур ротової порожнини при спиранні крайовими валиками на щічні і губні перехідні складки. Технічний і споживчий результат, досягнутий завдяки використанню всіх відрізняючих ознак пропонованого пристрою, полягає у тому, що виникла нагода створити такий зубний базис із двох пружних гілок, який дав би можливість значно посилити їх пружність і створити таким чином більше навантаження на м'язи щелепних суглобів і, разом з тим, забезпечити фізичний масаж зубів, зубних альвеол і інших структур ротової порожнини за рахунок пружнього впливу контактуючих з ними рухомих при жуванні пластинчатих крилець гілок базису, що дало б можливість значно посилити тренуючий і масажний ефект цього пристрою при виключенні виснаження слинних залоз. Суть пропонованого поясняється кресленням, де на фіг.1 - показана верхня гілка тренажера у аксонометрії і розріз її по А-А і Б-Б; на фіг.2 - нижня гілка і розріз її по А-А і Б-Б; на фіг.3 - розріз верхньої гілки по А-А і Б-Б фіг.1; на фіг.4 - розріз нижньої гілки по А-А і Б-Б фіг.2; на фіг.5 - розріз обох гілок по А-А у вихідному положенні; на фіг.6 - теж саме при прикусі; на фіг.7 - розріз обох гілок по Б-Б у вихідному положенні; на фіг.8 - теж саме при прикусі; на фіг.9 - силова і масажна динаміка впливу прикуса на нижню гілку у розрізі по Б-Б. Конкретно оральний тренажер-масажер включає дві гілки сило-масажного амортизатора: верхню 1 і нижню 2, кожна із яких виконана по відтиску реальних зубів пацієнта із пружної гуми двох шарів: зовнішнього 3 і внутрішнього 4, останній із яких створює підковоподібне ложе 5 для зубів пацієнта. Зовнішній 3 шар виконано пружньо-жорстким, а внутрішній 4 - пружньо-м’яким, останній із яких виходить за межі пружньо-жорсткого 3 шару у вигляді масажних крилець 6, краї яких мають опорні валики 7. Обидві гілки /1 і 2/ накладають на зуби так, щоб їх ложа 5 щільно притулялись до зубів з усіх боків і зверху і знизу. При цьому щоб вони могли надійно утримуватись на зубах завдяки пружності, головним чином зовнішніх 3 шарів відповідних гілок. На кресленні зуби позначені позицією 8, щочні перехідні складки - 9, губні перехідні складки - 10, а альвеоли - 11. Користуються оральним тренажером-масажером таким чином. Вставляють у ротову порожнину спочатку нижню 2 гілку і щільно притулюють її до зубів так, щоб крильця 6 охоплювали альвеоли 11, а опорні валики 7 лягали у перехідні складки 9 і 10. Потім аналогічним чином вставляють у рот і верхню 7 гілку. Тренування м'язів верхньої і нижньої щелепи виконується при прикусах разом з масажем альвеол 11 зубів 8 при прикусах і поверхонь ротової порожнини, які притуляються до обох гілок тренажера-масажера і взаємодіють з ними. Одноразово очищається поверхність зубів. Напругу для м'язівстворюють пружністю внутрішнього 4 шару кожної гілки, а також розведеннями в бокових напрямках країв зовнішнього 3, теж пружнього, але більш жорсткого шару. Підвищення навантаження досягається зміною гілок тренажера з різною амортизаційною жорсткістю. Масаж при кожному прикусі і після нього виконується крильцями 6 кожної гілки тренажера-масажера, які притуляються до поверхонь альвеол, а також боковими частинами гілок і їх опорними валиками 7, які контактують з щоками і губами з внутрішнього боку ротової порожнини. При прикусах обидві гілки /1, 2/ розплющуються на альвеолах і притискуються до них, а після прикусів вони розслабляються і повертаються у вихідне положення. Таким чином виконуються такі прийоми масажу, як витискування /при прикусі/ і поглажування /після кожного прикуса/. Це досягається при повільних рухах щелепами. Якщо повисити швидкість прикусів, то можливе створення частотних ударних дій /калатання/, а при ще частіших рухах щелепами можливий вібромасаж. З'єднання фізичного тренування м'язів щелепних суглобів з механічною очисткою зубів і масажем внутрішніх поверхонь альвеол і інших частин ротової порожнини завдяки використанню орального тренажера-масажера забезпечує підвищення ефективності профілактично-лікувальних процедур. Технічною і споживчою перевагою пропонованого пристрою над прототипом являється те, що забезпечено більш вагоме, адекватне м'язам щелепних суглобів, фізичне навантаження і це обумовлює більш ефективний тренуючий вплив. З'єднання ж фізичного тренування за допомогою пропонованого тренажера з фізичним масажем посилює ефект профілактики і лікування зубів і тканин ротової порожнини. При цьому запобігається виділення слини, що характерно для жування відомої лікуючої гуми, особливо у тому разі, коли ця „жвачка" солодка. Тому не виникає загроза виснаження слинних залоз і забезпечується краще засвоювання споживчих речовин при харчуванні. Сподіваємось, що такі тренажери-масажери будуть у пригоді тим споживачам, які поставили за мету забезпечити собі не тільки здорові зуби і всі тканини ротової порожнини, а також добре розвинуті м'язи щелепів.
