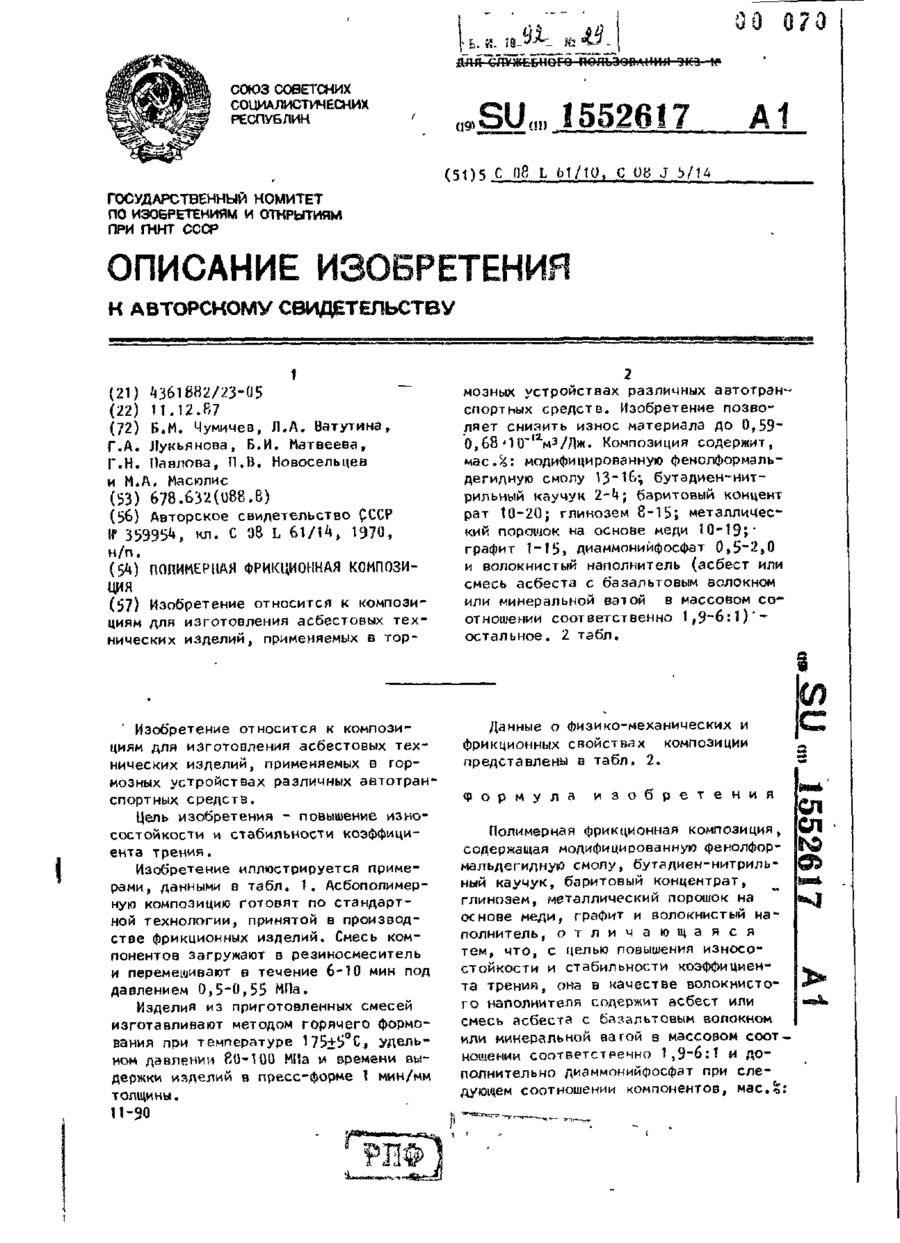

Полімерна фрикційна композиція

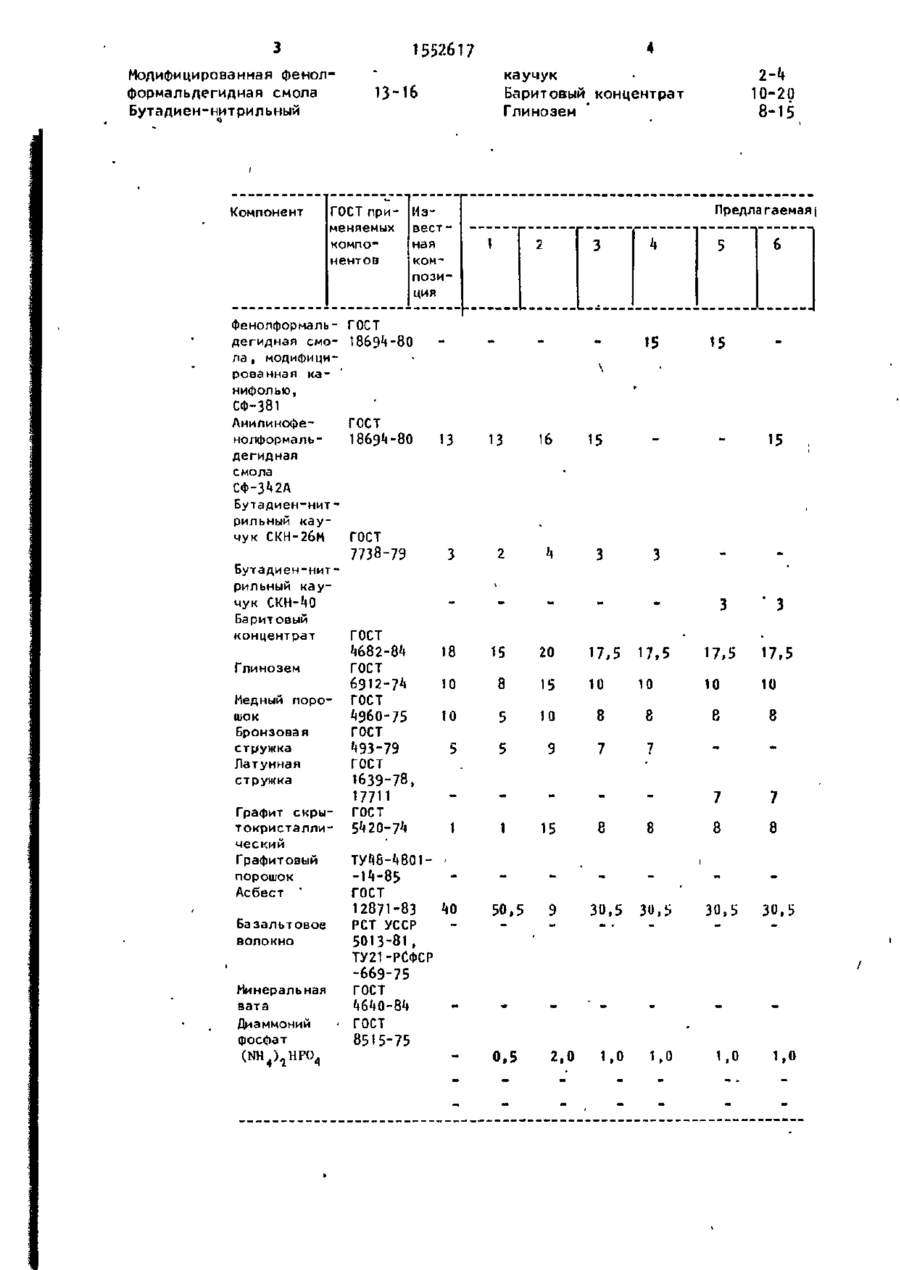

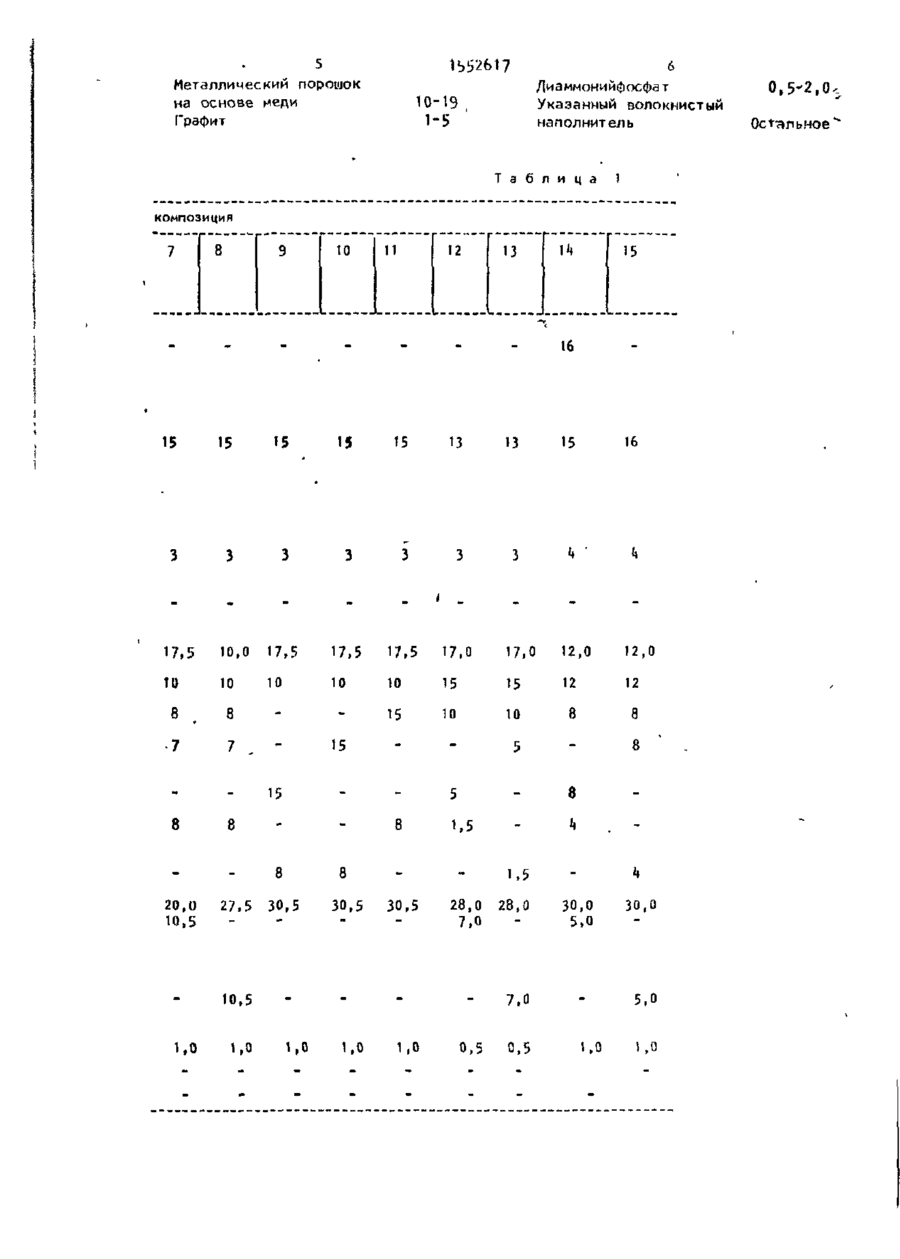

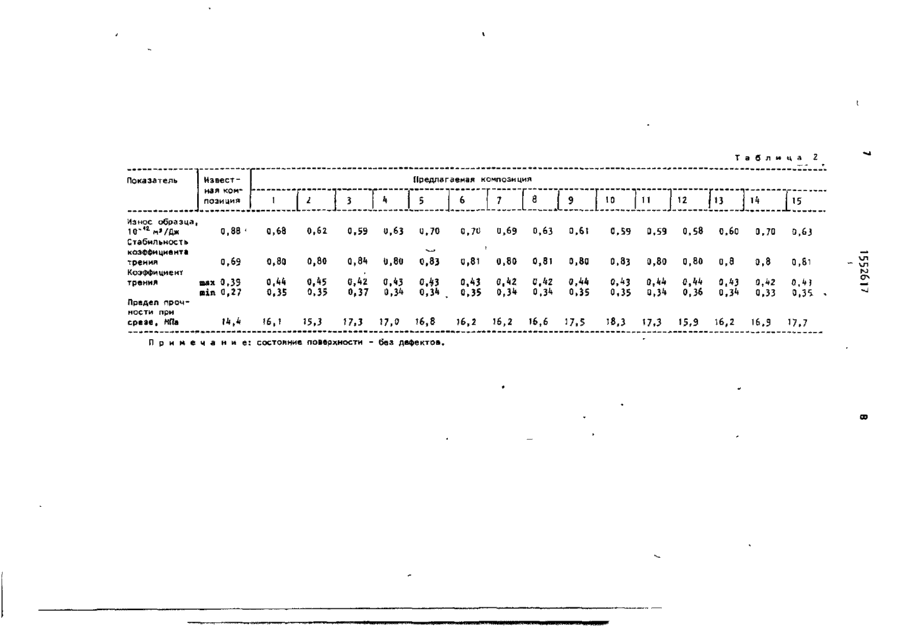

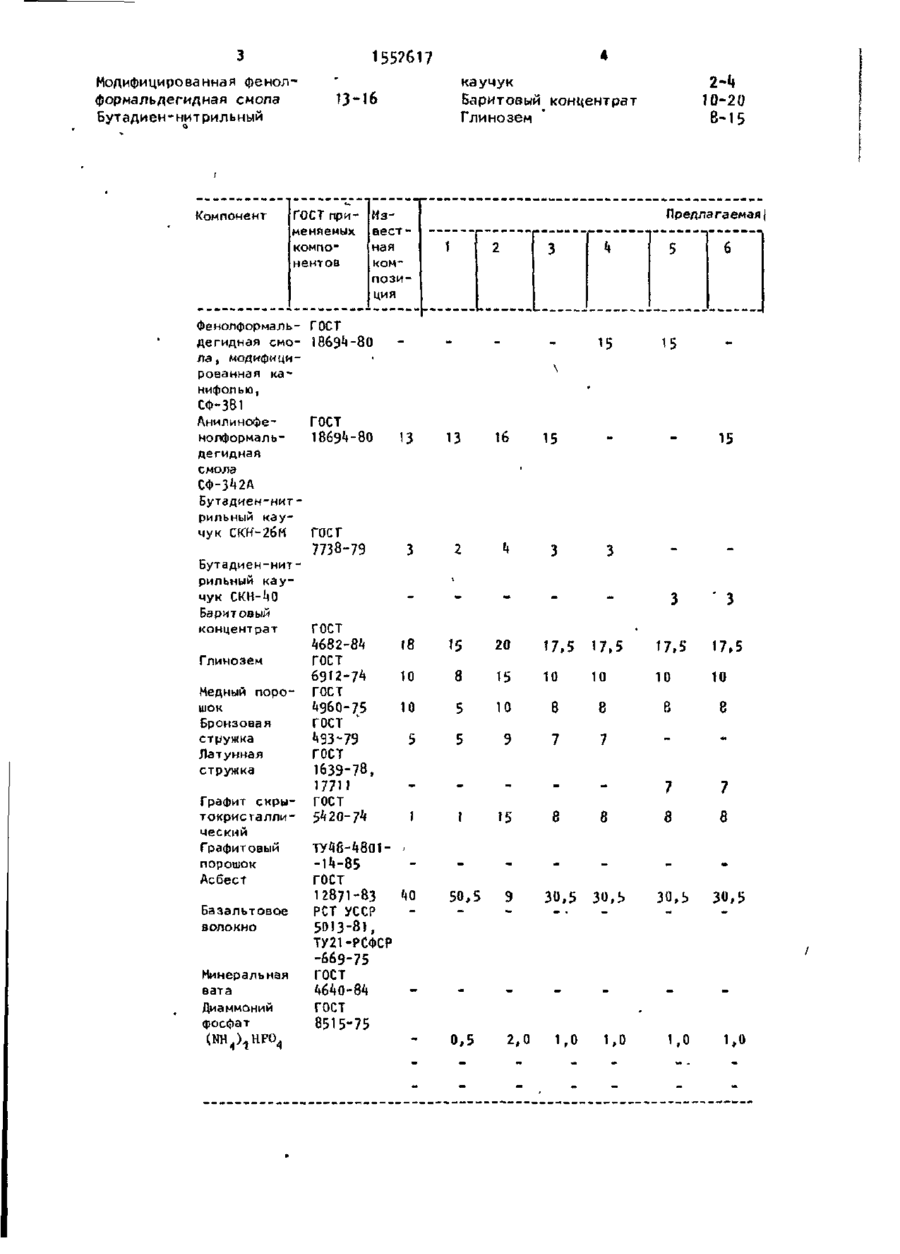

0 0 07 0 ДЛЯ СЛУЖЕГ.ИЄГО ПОЛЬЗОВАНИЯ Э1СЗ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЄСПУБЛИН ( 5 1 ) 5 С 08 L Ь 1 / Ш , С US J Ь / 1 4 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОЬРЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) (22) 11.12.87 (72) Б.М. Чумичев, Л.А. Ватутина, Г.А. Лукьянова, Б.И. Матвеева, Г.Н. Павлова, П.В. Новосельцев и М.А. Масюлис (53) 678.632(088.8) (|>6) Авторское свидетельство СССР № 35995і», кл. С 08 L 6 1 / Й , 1970, н/п. (5*0 ПОЛИМЕРНАЯ ФРИКЦИОННАЯ КОМПОЗИЦИЯ (57) Изобретение относится к композициям для изготовления асбестовых технических изделий, применяемых в тор мозных устройствах различных автотранспортных средств. Изобретение позволяет снизить износ материала до 0 , 5 9 ' 0,68 '10"' г м 3 /Дж. Композиция содержит, мэс.%: модифицированную фенолформальдегидную смолу 13~1б» бутадиен-нитрильный каучук 2-Ц; баритовый концент рат 10-20; глинозем 8-15; металлический порошок на основе меди 10-19;' графит 1-15, диаммонийфосфат 0,5~2,0 и волокнистый наполнитель (асбест или смесь асбеста с базальтовым волокном или минеральной ватой в массовом с о отношении соответственно 1 , 9 ~ 6 : 1 ) остальное. 2 табл. Изобретение относится к композициям для изготовления асбестовых технических изделий, применяемых в тормозных устройствах различных автотранспортных средств. Цель изобретения - повышение износостойкости и стабильности коэффициента трения. Изобретение иллюстрируется примерами, данными в табл. 1 . Асбополимерную композицию готовят по стандартной технологии, принятой в производстве фрикционных изделий. Смесь компонентов загружают в резиносмеситель и перемешивают в течение 6-10 мин под давлением 0,5-0,55 МПа. Изделия из приготовленных смесей изготавливают методом горячего формования при температуре 175+5°С, удельном давленим 80-100 МПа и времени выдержки изделий в пресс-форме 1 мин/мм толщины. 11-90 Данные о физико-механических и фрикционных свойствах композиции представлены в табл. 2. Ф о р м у л а и з о б р е т е н и я Полимерная фрикционная композиция, содержащая модифицированную фенолформальдегидную смолу, бутадиен-нитрильный каучук, баритовый концентрат, глинозем, металлический порошок на основе меди, графит и волокнистый наполнитель, о т л и ч а ю щ а я с я тем, что, с целью повышения износостойкости и стабильности коэффициента трения, она в качестве волокнистого наполнителя содержит асбест или смесь асбеста с базальтовым волокном или минеральной ватой в массовом с о о т ношении соответственно 1 %Э~6:1 и дополнительно диаммонийфосфат при следующем соотношении компонентов, мас,%: дтРйда 1552617 Модифицированная фенолформальдегид на я смола Бутадиен-нитрильный Компонент каучук Баритовый концентрат Глинозем 13-16 10-20 8-15 Предлагаемая ГОСТ п р и - Изменяемых компонентов Фенолформальдегидная смол а , модифицированная к а нифолью, СФ-381 Лнилинофенолформальдегидная смола СФ-342А Бутадиен-нитрильный каучук СКН-26М вест — на я композиция 2 3 4 5 6 ГОСТ 18694-80 1 15 15 \ \ ГОСТ 18694-80 • 13 13 16 15 15 3 Бутадиен-нитрильный каучук СКН-40 Баритовый концентрат ГОСТ 4682-84 18 Глинозем ГОСТ 6912-74 10 Медный поро- ГОСТ шок 4960-75 Ю Бронзовая ГОСТ стружка 493-79 5 Латунная ГОСТ стружка 1639-78, 17711 Графит скры- ГОСТ токристалли- 5420-74 1 ческий Графитовый ТУ48-4801- > порошок -14-85 Асбест " ГОСТ 12871-83 40 Базальтовое РСТ УССР волокно 5013-81, ТУ21-РСФСР -669-75 Минеральная ГОСТ вата 4640-84 Диаммоний 7 7 1 15 8 8 8 8 9 30,5 30,5 30,5 30,5 2.0 1,0 1,0 1,0 1,0 ГОСТ 7738-79 " 3 і 50,!> • 0.5 , 1552617 Редактор Г. Вельская Составитель И. Гинзбург Техред П.Олийнык Корректор0. Кравцова _, Заказ 615/ДСП Тираж 26*1 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Ц/5 Производственно-издательский комбинат "Патент1*, г.Ужгород, ул.Гагарина, 191 h. it I _ ^ ял/ГслУЖЕїїнегб ПОЛЬЗОВАНИЯ э ю СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51П С ОЙ L Ы / 1 0 , С OS J Ь/14 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ t (21) 4361882/23-05 ~ (22) 11.12.87 (72) Б.М. Чумичев, Л,А. Ватутина, Г.А. Лукьянова, В.И. Матвеева, Г.Н. Павлова, П.В, Новосельцев и М.А. Масюлис (53) 678.632(088.В) (56) Авторское свидетельство £ССР If 359954, кл. С 08 L 61/14, 1970, н/п, (54) ПОЛИМЕРНАЯ ФРИКЦИОННАЯ КОМПОЗИЦИЯ (57) Изобретение относится к композициям для изготовления асбестовых т е х нических изделий, применяемых в т о р ' Изобретение относится к композициям для изготовления асбестовых технических изделий, применяемых в тормозных устройствах различных автотранспортных средств. Цель изобретения - повышение износостойкости и стабильности коэффициента трения. Изобретение иллюстрируется примерами, данными в табл. 1. Асбололимерную композицию готовят по стандартной технологии, принятой в производстве фрикционных изделий. Смесь компонентов загружают в резиносмеситель и перемешивают в течение 6-10 мин под давлением 0,5-0,55 МПа. Изделия из приготовленных смесей изготавливают методом горячего формования при температуре 175±S°Cj удельном давлении Й0-1U0 Mfla и времени выдержки изделий в пресс-форме 1 мин/мм толщины. 11-90 мозных устройствах различных автотранспортных средств. Изобретение позволяет снизить износ материала до 0,59" 0,68 О0~' г м 3 /Лж. Композиция содержит, мас.%: модифицированную фенолформальдегидную смолу 13-1^*» бутадиен-нитрильный каучук і-k; баритовый концент рат 10-20; глинозем 8-15; металлический порошок на основе меди 10-19;' графит 1-15, диаммонийфосфат 0»!э-2,0 и волокнистый наполнитель (асбест или смесь асбеста с базальтовым волокном или минеральной ватой в массовом с о отношении соответственно 1,9-6:1)" остальное, 2 табл. Данные о физико-механических и фрикционных свойствах композиции представлены в табл. 2. Ф о р м у л а з о б р е т е н и я Полимерная фрикционная композиция, содержащая модифицированную фенолформальдегидную смолу, бутадиен-нитрильный каучук, баритовый концентрат, глинозем, металлический порошок на основе меди, графит и волокнистый наполнитель, о т л и ч а ю щ а я с я тем, что, с целью повышения износостойкости и стабильности коэффициента трения, она в качестве волокнистог о наполнителя содержит асбест или смесь асбеста с базальтовым волокном или минеральной вагой в массовом соотношении соответстренно 1,9~6:ї и дополнительно диаммонийфосфэт при следующем соотношении компонентов, мас.%: Модифицированная фенолформальдегидная смола Бутадиен-нитрильный Компонент каучук Баритовый концентрат Глинозем Предлагаемая ГОСТ при- Из» j ULJQUULIV меняемых компонентов 10-20 8-15 вест * • на я компози 1 2 3 4 5 6 15 15 15 15 ция Фенолформальдегидная смола, модифицированная к а нифолью, СФ-381 Анилинофенолформальдегидная смола СФ-342А Бутздиен-нитрильный к а у чук СКН-26М ГОСТ 18694-80 • ГОСТ 18694-80 13 16 • ГОСТ 7738-79 Бутадиен-нитрильный каучук СКН-40 Баритовый концентрат ГОСТ 4682-84 Глинозем ГОСТ 6912-74 Медный поро- ГОСТ шок 4960-75 Бронзовая ГОСТ стружка 493-79 Латунная ГОСТ стружка 1639-78, 17711 Графит скры- ГОСТ токристалли- 5^20-74 ческий Графитовый ТУ46-48О1порошок -14-85 Асбест ГОСТ 12871-83 Базальтовое РСТ УССР оолокно 5D13-8J, ТУ21-РСФСР -669-75 Минеральная вата Диаммоний фосфат 13 ГОСТ 4640-84 ГОСТ 8515-75 2 4 3 3 3 3 18 15 20 17,5 17,5 17,5 17,5 10 8 15 10 10 10 10 10 5 10 8 8 8 8 5 5 9 7 7 7 7 15 8 8 8 8 3 1 40 50,5Ї 0,5 9 30,5 зо.ь зо,ь 30,5 2,0 1,0 1,0 1,0 Металлический порошок на основе иеди Графит Диаммонийфосфат Указанный волокнистый наполнитель 1"5 Т а б л и ц а 1 композиция 10 15 15 17,5 10 11 12 13 13 15 16 15 15 15 13 10,0 17,5 17,5 17,5 17.0 17,0 12 ,0 12,0 10 10 10 10 15 15 12 12 8 15 10 10 8 8 7 7 15 5 8 15 5 8 8 8 8 1,5 8 8 1.5 h 27,5 зо, 5 30 ,0 5 ,0 30,0 8 t 20, 0 ю,5 зо, 5 зо, 5 28,0 7,0 7,0 10,5 1,0 1,0 28,0 1,0 1,0 1 ,0 0,5 0,5 5,0 1,0 1,0 Т а б л и ц а Показатель Предлагаемая композиция Известная композиция Износ образца і 1
