Двотактний симетричний підсилювач струму

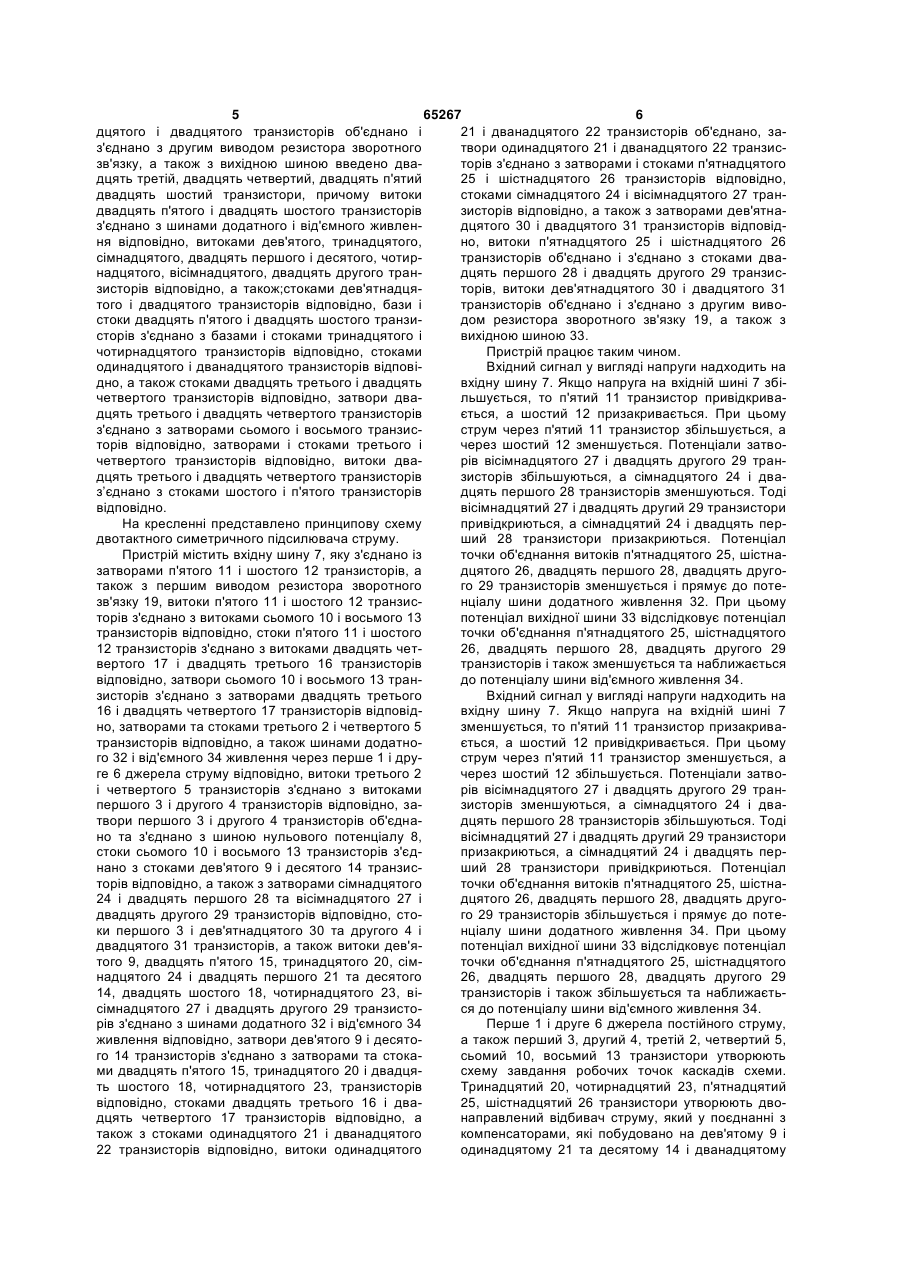

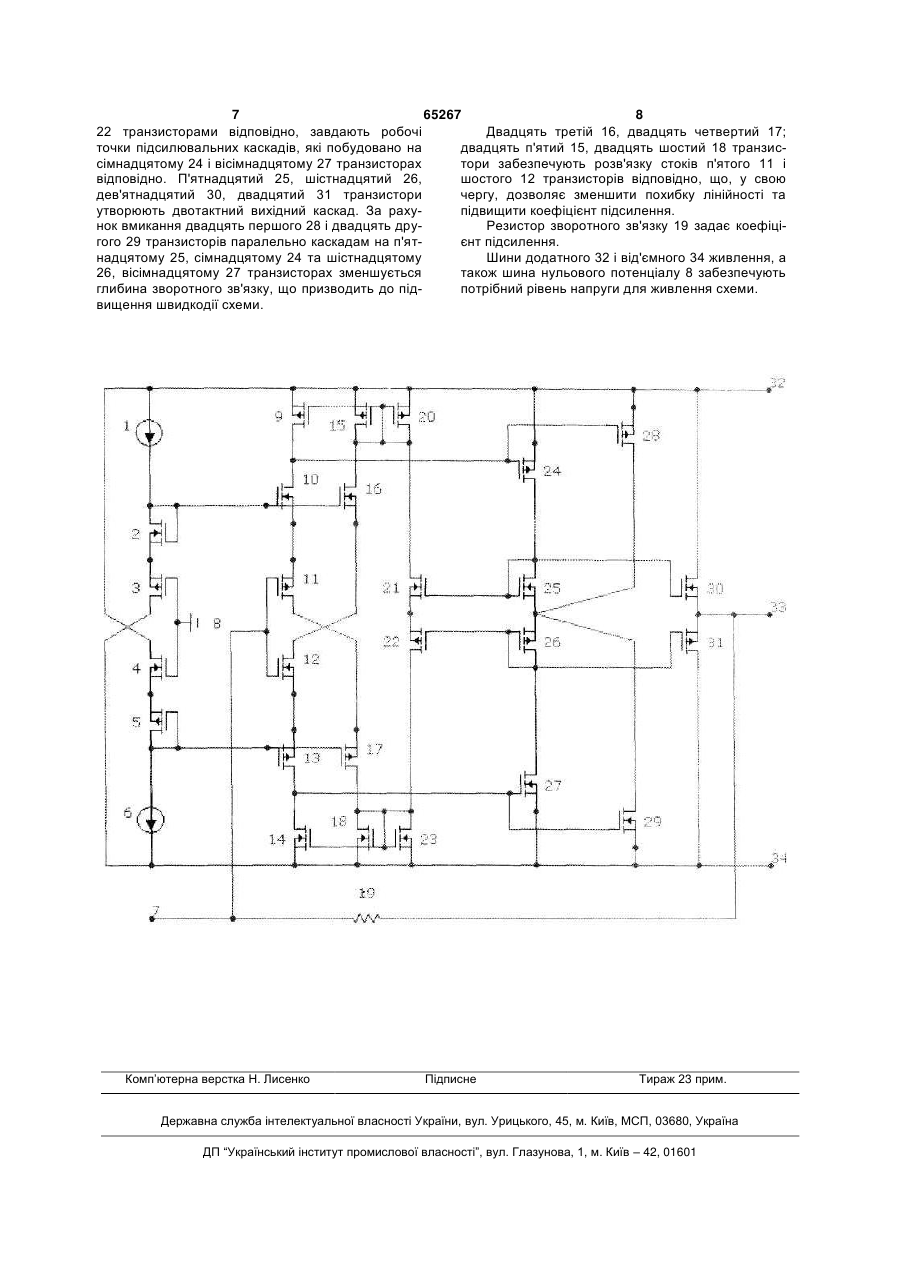

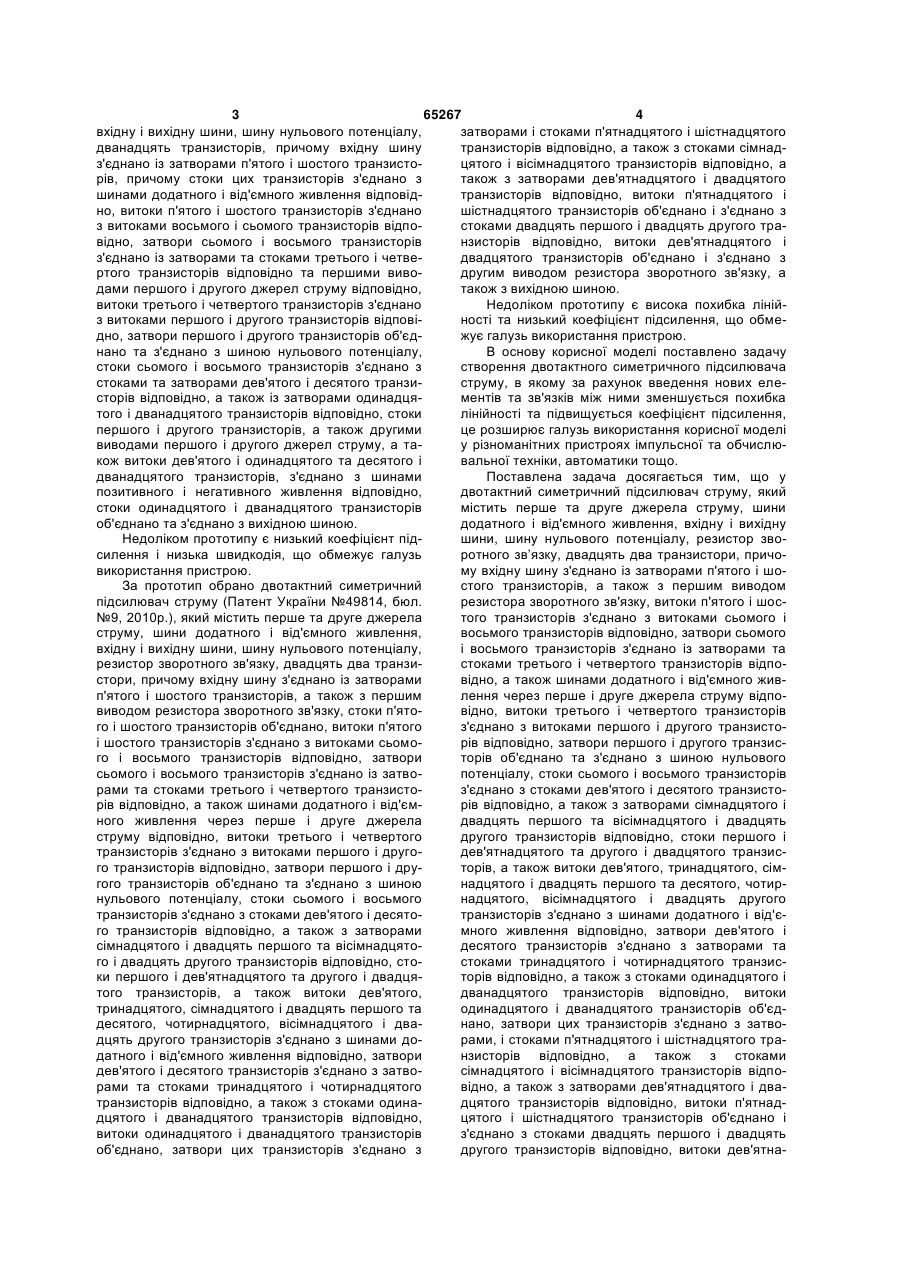

Двотактний симетричний підсилювач струму, який містить перше та друге джерела струму, шини додатного і від'ємного живлення, вхідну і вихідну шини, шину нульового потенціалу, резистор зворотного зв'язку, двадцять два транзистори, причому вхідну шину з'єднано із затворами п'ятого і шостого транзисторів, а також з першим виводом резистора зворотного зв'язку, витоки п'ятого і шостого транзисторів з'єднано з витоками сьомого і восьмого транзисторів відповідно, затвори сьомого і восьмого транзисторів з'єднано із затворами та стоками третього і четвертого транзисторів відповідно, а також шинами додатного і від'ємного живлення через перше і друге джерела струму відповідно, витоки третього і четвертого транзисторів з'єднано з витоками першого і другого транзисторів відповідно, затвори першого і другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, стоки сьомого і восьмого транзисторів з'єднано з стоками дев'ятого і десятого транзисторів відповідно, а також з затворами сімнадцятого і двадцять першого та вісімнадцятого і двадцять другого транзисторів відповідно, стоки першого і дев'ятнадцятого та другого і двадцятого транзисторів, а також витоки дев'ятого, тринадцятого, сімнадцятого і двадцять першого та десятого, чотирнадцятого, вісімнадцятого і двадцять другого транзисторів з'єднано з шинами додатного і від'ємного живлення відповідно, затвори дев'ятого і десятого транзисторів з'єднано з затворами та U 2 (19) 1 3 65267 4 вхідну і вихідну шини, шину нульового потенціалу, затворами і стоками п'ятнадцятого і шістнадцятого дванадцять транзисторів, причому вхідну шину транзисторів відповідно, а також з стоками сімнадз'єднано із затворами п'ятого і шостого транзистоцятого і вісімнадцятого транзисторів відповідно, а рів, причому стоки цих транзисторів з'єднано з також з затворами дев'ятнадцятого і двадцятого шинами додатного і від'ємного живлення відповідтранзисторів відповідно, витоки п'ятнадцятого і но, витоки п'ятого і шостого транзисторів з'єднано шістнадцятого транзисторів об'єднано і з'єднано з з витоками восьмого і сьомого транзисторів відпостоками двадцять першого і двадцять другого травідно, затвори сьомого і восьмого транзисторів нзисторів відповідно, витоки дев'ятнадцятого і з'єднано із затворами та стоками третього і четведвадцятого транзисторів об'єднано і з'єднано з ртого транзисторів відповідно та першими виводругим виводом резистора зворотного зв'язку, а дами першого і другого джерел струму відповідно, також з вихідною шиною. витоки третього і четвертого транзисторів з'єднано Недоліком прототипу є висока похибка лінійз витоками першого і другого транзисторів відповіності та низький коефіцієнт підсилення, що обмедно, затвори першого і другого транзисторів об'єджує галузь використання пристрою. нано та з'єднано з шиною нульового потенціалу, В основу корисної моделі поставлено задачу стоки сьомого і восьмого транзисторів з'єднано з створення двотактного симетричного підсилювача стоками та затворами дев'ятого і десятого транзиструму, в якому за рахунок введення нових елесторів відповідно, а також із затворами одинадцяментів та зв'язків між ними зменшується похибка того і дванадцятого транзисторів відповідно, стоки лінійності та підвищується коефіцієнт підсилення, першого і другого транзисторів, а також другими це розширює галузь використання корисної моделі виводами першого і другого джерел струму, а тау різноманітних пристроях імпульсної та обчислюкож витоки дев'ятого і одинадцятого та десятого і вальної техніки, автоматики тощо. дванадцятого транзисторів, з'єднано з шинами Поставлена задача досягається тим, що у позитивного і негативного живлення відповідно, двотактний симетричний підсилювач струму, який стоки одинадцятого і дванадцятого транзисторів містить перше та друге джерела струму, шини об'єднано та з'єднано з вихідною шиною. додатного і від'ємного живлення, вхідну і вихідну Недоліком прототипу є низький коефіцієнт підшини, шину нульового потенціалу, резистор звосилення і низька швидкодія, що обмежує галузь ротного зв’язку, двадцять два транзистори, причовикористання пристрою. му вхідну шину з'єднано із затворами п'ятого і шоЗа прототип обрано двотактний симетричний стого транзисторів, а також з першим виводом підсилювач струму (Патент України №49814, бюл. резистора зворотного зв'язку, витоки п'ятого і шос№9, 2010p.), який містить перше та друге джерела того транзисторів з'єднано з витоками сьомого і струму, шини додатного і від'ємного живлення, восьмого транзисторів відповідно, затвори сьомого вхідну і вихідну шини, шину нульового потенціалу, і восьмого транзисторів з'єднано із затворами та резистор зворотного зв'язку, двадцять два транзистоками третього і четвертого транзисторів відпостори, причому вхідну шину з'єднано із затворами відно, а також шинами додатного і від'ємного живп'ятого і шостого транзисторів, а також з першим лення через перше і друге джерела струму відповиводом резистора зворотного зв'язку, стоки п'ятовідно, витоки третього і четвертого транзисторів го і шостого транзисторів об'єднано, витоки п'ятого з'єднано з витоками першого і другого транзистоі шостого транзисторів з'єднано з витоками сьоморів відповідно, затвори першого і другого транзисго і восьмого транзисторів відповідно, затвори торів об'єднано та з'єднано з шиною нульового сьомого і восьмого транзисторів з'єднано із затвопотенціалу, стоки сьомого і восьмого транзисторів рами та стоками третього і четвертого транзистоз'єднано з стоками дев'ятого і десятого транзисторів відповідно, а також шинами додатного і від'ємрів відповідно, а також з затворами сімнадцятого і ного живлення через перше і друге джерела двадцять першого та вісімнадцятого і двадцять струму відповідно, витоки третього і четвертого другого транзисторів відповідно, стоки першого і транзисторів з'єднано з витоками першого і другодев'ятнадцятого та другого і двадцятого транзисго транзисторів відповідно, затвори першого і друторів, а також витоки дев'ятого, тринадцятого, сімгого транзисторів об'єднано та з'єднано з шиною надцятого і двадцять першого та десятого, чотирнульового потенціалу, стоки сьомого і восьмого надцятого, вісімнадцятого і двадцять другого транзисторів з'єднано з стоками дев'ятого і десятотранзисторів з'єднано з шинами додатного і від'єго транзисторів відповідно, а також з затворами много живлення відповідно, затвори дев'ятого і сімнадцятого і двадцять першого та вісімнадцятодесятого транзисторів з'єднано з затворами та го і двадцять другого транзисторів відповідно, стостоками тринадцятого і чотирнадцятого транзиски першого і дев'ятнадцятого та другого і двадцяторів відповідно, а також з стоками одинадцятого і того транзисторів, а також витоки дев'ятого, дванадцятого транзисторів відповідно, витоки тринадцятого, сімнадцятого і двадцять першого та одинадцятого і дванадцятого транзисторів об'єддесятого, чотирнадцятого, вісімнадцятого і дванано, затвори цих транзисторів з'єднано з затводцять другого транзисторів з'єднано з шинами дорами, і стоками п'ятнадцятого і шістнадцятого традатного і від'ємного живлення відповідно, затвори нзисторів відповідно, а також з стоками дев'ятого і десятого транзисторів з'єднано з затвосімнадцятого і вісімнадцятого транзисторів відпорами та стоками тринадцятого і чотирнадцятого відно, а також з затворами дев'ятнадцятого і дватранзисторів відповідно, а також з стоками одинадцятого транзисторів відповідно, витоки п'ятнаддцятого і дванадцятого транзисторів відповідно, цятого і шістнадцятого транзисторів об'єднано і витоки одинадцятого і дванадцятого транзисторів з'єднано з стоками двадцять першого і двадцять об'єднано, затвори цих транзисторів з'єднано з другого транзисторів відповідно, витоки дев'ятна 5 65267 6 дцятого і двадцятого транзисторів об'єднано і 21 і дванадцятого 22 транзисторів об'єднано, заз'єднано з другим виводом резистора зворотного твори одинадцятого 21 і дванадцятого 22 транзисзв'язку, а також з вихідною шиною введено дваторів з'єднано з затворами і стоками п'ятнадцятого дцять третій, двадцять четвертий, двадцять п'ятий 25 і шістнадцятого 26 транзисторів відповідно, двадцять шостий транзистори, причому витоки стоками сімнадцятого 24 і вісімнадцятого 27 трандвадцять п'ятого і двадцять шостого транзисторів зисторів відповідно, а також з затворами дев'ятназ'єднано з шинами додатного і від'ємного живлендцятого 30 і двадцятого 31 транзисторів відповідня відповідно, витоками дев'ятого, тринадцятого, но, витоки п'ятнадцятого 25 і шістнадцятого 26 сімнадцятого, двадцять першого і десятого, чотиртранзисторів об'єднано і з'єднано з стоками дванадцятого, вісімнадцятого, двадцять другого трандцять першого 28 і двадцять другого 29 транзисзисторів відповідно, а також;стоками дев'ятнадцяторів, витоки дев'ятнадцятого 30 і двадцятого 31 того і двадцятого транзисторів відповідно, бази і транзисторів об'єднано і з'єднано з другим вивостоки двадцять п'ятого і двадцять шостого транзидом резистора зворотного зв'язку 19, а також з сторів з'єднано з базами і стоками тринадцятого і вихідною шиною 33. чотирнадцятого транзисторів відповідно, стоками Пристрій працює таким чином. одинадцятого і дванадцятого транзисторів відповіВхідний сигнал у вигляді напруги надходить на дно, а також стоками двадцять третього і двадцять вхідну шину 7. Якщо напруга на вхідній шині 7 збічетвертого транзисторів відповідно, затвори двальшується, то п'ятий 11 транзистор привідкривадцять третього і двадцять четвертого транзисторів ється, а шостий 12 призакривається. При цьому з'єднано з затворами сьомого і восьмого транзисструм через п'ятий 11 транзистор збільшується, а торів відповідно, затворами і стоками третього і через шостий 12 зменшується. Потенціали затвочетвертого транзисторів відповідно, витоки дварів вісімнадцятого 27 і двадцять другого 29 трандцять третього і двадцять четвертого транзисторів зисторів збільшуються, а сімнадцятого 24 і дваз’єднано з стоками шостого і п'ятого транзисторів дцять першого 28 транзисторів зменшуються. Тоді відповідно. вісімнадцятий 27 і двадцять другий 29 транзистори На кресленні представлено принципову схему привідкриються, а сімнадцятий 24 і двадцять пердвотактного симетричного підсилювача струму. ший 28 транзистори призакриються. Потенціал Пристрій містить вхідну шину 7, яку з'єднано із точки об'єднання витоків п'ятнадцятого 25, шістназатворами п'ятого 11 і шостого 12 транзисторів, а дцятого 26, двадцять першого 28, двадцять друготакож з першим виводом резистора зворотного го 29 транзисторів зменшується і прямує до потезв'язку 19, витоки п'ятого 11 і шостого 12 транзиснціалу шини додатного живлення 32. При цьому торів з'єднано з витоками сьомого 10 і восьмого 13 потенціал вихідної шини 33 відслідковує потенціал транзисторів відповідно, стоки п'ятого 11 і шостого точки об'єднання п'ятнадцятого 25, шістнадцятого 12 транзисторів з'єднано з витоками двадцять чет26, двадцять першого 28, двадцять другого 29 вертого 17 і двадцять третього 16 транзисторів транзисторів і також зменшується та наближається відповідно, затвори сьомого 10 і восьмого 13 трандо потенціалу шини від'ємного живлення 34. зисторів з'єднано з затворами двадцять третього Вхідний сигнал у вигляді напруги надходить на 16 і двадцять четвертого 17 транзисторів відповідвхідну шину 7. Якщо напруга на вхідній шині 7 но, затворами та стоками третього 2 і четвертого 5 зменшується, то п'ятий 11 транзистор призакриватранзисторів відповідно, а також шинами додатноється, а шостий 12 привідкривається. При цьому го 32 і від'ємного 34 живлення через перше 1 і друструм через п'ятий 11 транзистор зменшується, а ге 6 джерела струму відповідно, витоки третього 2 через шостий 12 збільшується. Потенціали затвоі четвертого 5 транзисторів з'єднано з витоками рів вісімнадцятого 27 і двадцять другого 29 транпершого 3 і другого 4 транзисторів відповідно, зазисторів зменшуються, а сімнадцятого 24 і дватвори першого 3 і другого 4 транзисторів об'єднадцять першого 28 транзисторів збільшуються. Тоді но та з'єднано з шиною нульового потенціалу 8, вісімнадцятий 27 і двадцять другий 29 транзистори стоки сьомого 10 і восьмого 13 транзисторів з'єдпризакриються, а сімнадцятий 24 і двадцять пернано з стоками дев'ятого 9 і десятого 14 транзисший 28 транзистори привідкриються. Потенціал торів відповідно, а також з затворами сімнадцятого точки об'єднання витоків п'ятнадцятого 25, шістна24 і двадцять першого 28 та вісімнадцятого 27 і дцятого 26, двадцять першого 28, двадцять другодвадцять другого 29 транзисторів відповідно, стого 29 транзисторів збільшується і прямує до потеки першого 3 і дев'ятнадцятого 30 та другого 4 і нціалу шини додатного живлення 34. При цьому двадцятого 31 транзисторів, а також витоки дев'япотенціал вихідної шини 33 відслідковує потенціал того 9, двадцять п'ятого 15, тринадцятого 20, сімточки об'єднання п'ятнадцятого 25, шістнадцятого надцятого 24 і двадцять першого 21 та десятого 26, двадцять першого 28, двадцять другого 29 14, двадцять шостого 18, чотирнадцятого 23, вітранзисторів і також збільшується та наближаєтьсімнадцятого 27 і двадцять другого 29 транзистося до потенціалу шини від'ємного живлення 34. рів з'єднано з шинами додатного 32 і від'ємного 34 Перше 1 і друге 6 джерела постійного струму, живлення відповідно, затвори дев'ятого 9 і десятоа також перший 3, другий 4, третій 2, четвертий 5, го 14 транзисторів з'єднано з затворами та стокасьомий 10, восьмий 13 транзистори утворюють ми двадцять п'ятого 15, тринадцятого 20 і двадцясхему завдання робочих точок каскадів схеми. ть шостого 18, чотирнадцятого 23, транзисторів Тринадцятий 20, чотирнадцятий 23, п'ятнадцятий відповідно, стоками двадцять третього 16 і два25, шістнадцятий 26 транзистори утворюють дводцять четвертого 17 транзисторів відповідно, а направлений відбивач струму, який у поєднанні з також з стоками одинадцятого 21 і дванадцятого компенсаторами, які побудовано на дев'ятому 9 і 22 транзисторів відповідно, витоки одинадцятого одинадцятому 21 та десятому 14 і дванадцятому 7 65267 8 22 транзисторами відповідно, завдають робочі Двадцять третій 16, двадцять четвертий 17; точки підсилювальних каскадів, які побудовано на двадцять п'ятий 15, двадцять шостий 18 транзиссімнадцятому 24 і вісімнадцятому 27 транзисторах тори забезпечують розв'язку стоків п'ятого 11 і відповідно. П'ятнадцятий 25, шістнадцятий 26, шостого 12 транзисторів відповідно, що, у свою дев'ятнадцятий 30, двадцятий 31 транзистори чергу, дозволяє зменшити похибку лінійності та утворюють двотактний вихідний каскад. За рахупідвищити коефіцієнт підсилення. нок вмикання двадцять першого 28 і двадцять друРезистор зворотного зв'язку 19 задає коефіцігого 29 транзисторів паралельно каскадам на п'ятєнт підсилення. надцятому 25, сімнадцятому 24 та шістнадцятому Шини додатного 32 і від'ємного 34 живлення, а 26, вісімнадцятому 27 транзисторах зменшується також шина нульового потенціалу 8 забезпечують глибина зворотного зв'язку, що призводить до підпотрібний рівень напруги для живлення схеми. вищення швидкодії схеми. Комп’ютерна верстка Н. Лисенко Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
