Спосіб футерування барабанного млина
Номер патенту: 29465
Опубліковано: 10.01.2008
Автори: Свістельник Олег Якимович, Бро Семен Маєрович, Свістельник Ірина Олегівна
Формула / Реферат
1. Спосіб футерування барабана млина, який включає закріплення гумових футерувальних плит на внутрішній поверхні барабана, який відрізняється тим, що закріплення гумових футерувальних плит на внутрішній поверхні барабана виконують з пружним розпором між плитами.
2. Спосіб за п. 1, який відрізняється тим, що спочатку закріплюють плити на внутрішній поверхні барабана через одну, а потім між ними закріплюють плити з пружним розпором між плитами.
Текст

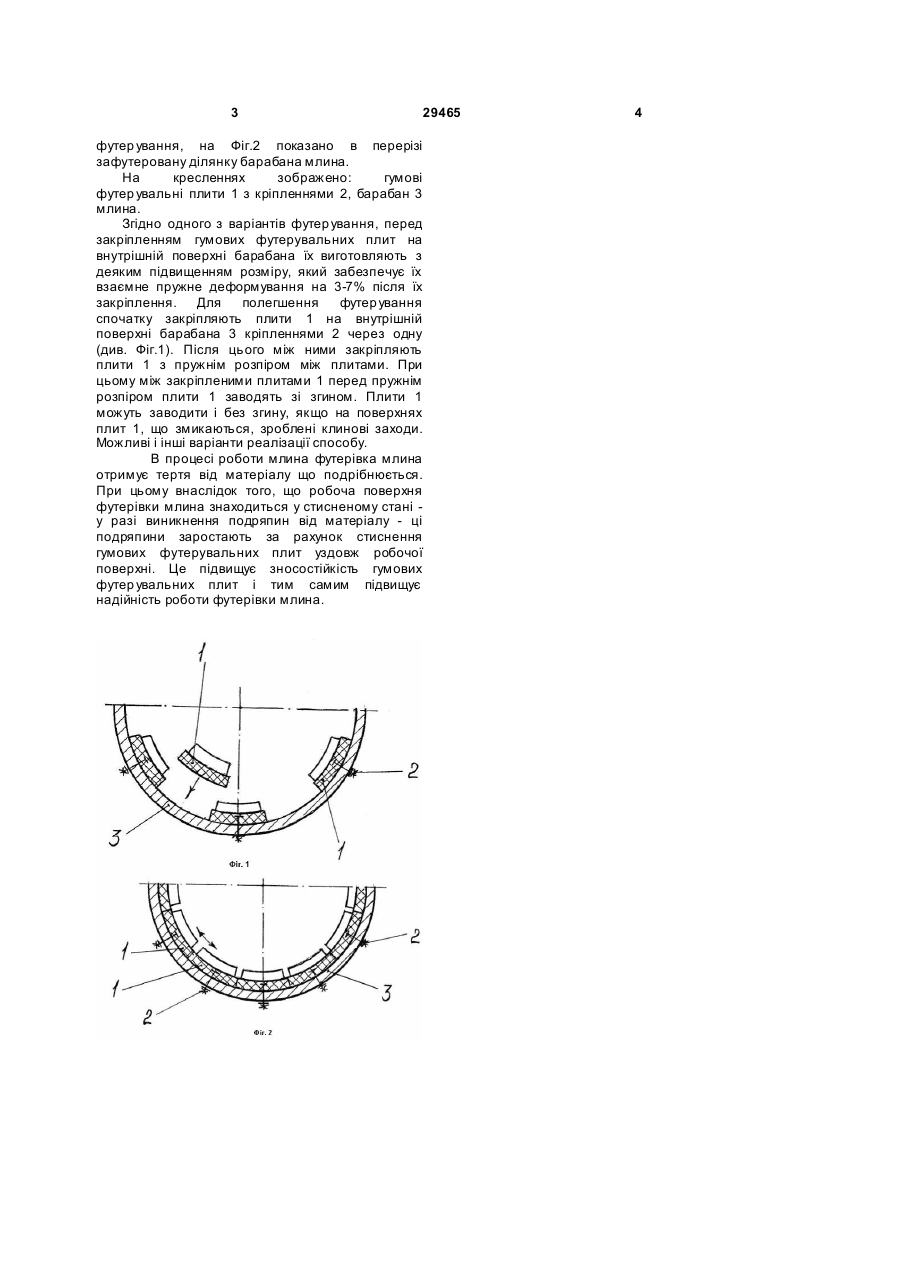

1. Спосіб футерування барабана млина, який включає закріплення гумових футер увальних плит 3 29465 футер ування, на Фіг.2 показано в перерізі зафутеровану ділянку барабана млина. На кресленнях зображено: гумові футер увальні плити 1 з кріпленнями 2, барабан 3 млина. Згідно одного з варіантів футер ування, перед закріпленням гумових футерувальних плит на внутрішній поверхні барабана їх виготовляють з деяким підвищенням розміру, який забезпечує їх взаємне пружне деформування на 3-7% після їх закріплення. Для полегшення футер ування спочатку закріпляють плити 1 на внутрішній поверхні барабана 3 кріпленнями 2 через одну (див. Фіг.1). Після цього між ними закріпляють плити 1 з пружнім розпіром між плитами. При цьому між закріпленими плитами 1 перед пружнім розпіром плити 1 заводять зі згином. Плити 1 можуть заводити і без згину, якщо на поверхнях плит 1, що змикаються, зроблені клинові заходи. Можливі і інші варіанти реалізації способу. В процесі роботи млина футерівка млина отримує тертя від матеріалу що подрібнюється. При цьому внаслідок того, що робоча поверхня футерівки млина знаходиться у стисненому стані у разі виникнення подряпин від матеріалу - ці подряпини заростають за рахунок стиснення гумових футерувальних плит уздовж робочої поверхні. Це підвищує зносостійкість гумових футер увальних плит і тим самим підвищує надійність роботи футерівки млина. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of lining of rattler
Автори англійськоюSvistelnyk Oleh Yakymovych, Bro Semen Maierovych, Svistelnyk Iryna Olehivna
Назва патенту російськоюСпособ футеровки барабанной мельницы
Автори російськоюСвистельник Олег Акимович, Бро Семен Майерович, Свистельник Ирина Олеговна
МПК / Мітки
МПК: B02C 17/22
Мітки: спосіб, барабанного, млина, футерування
