Робоче обладнання бульдозера

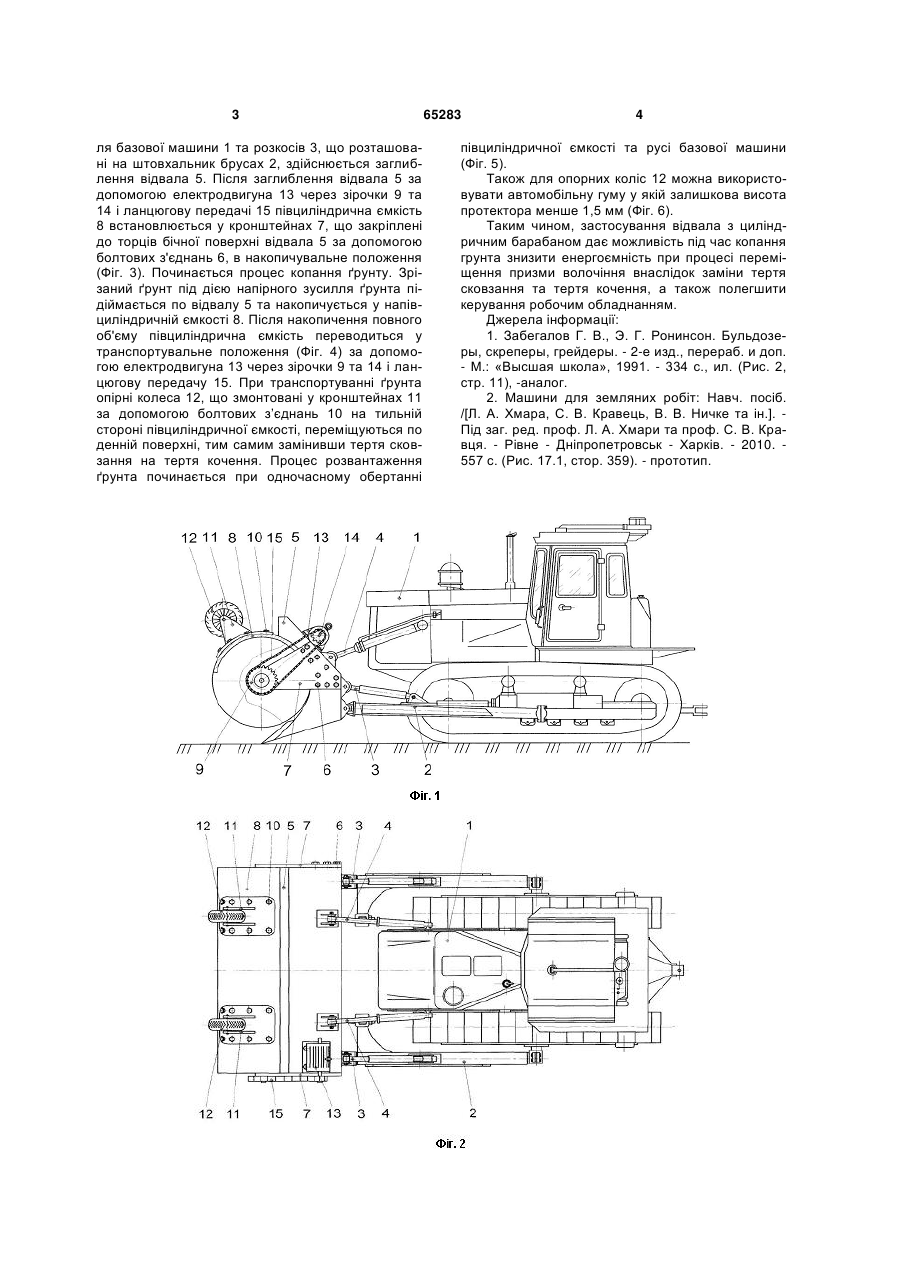

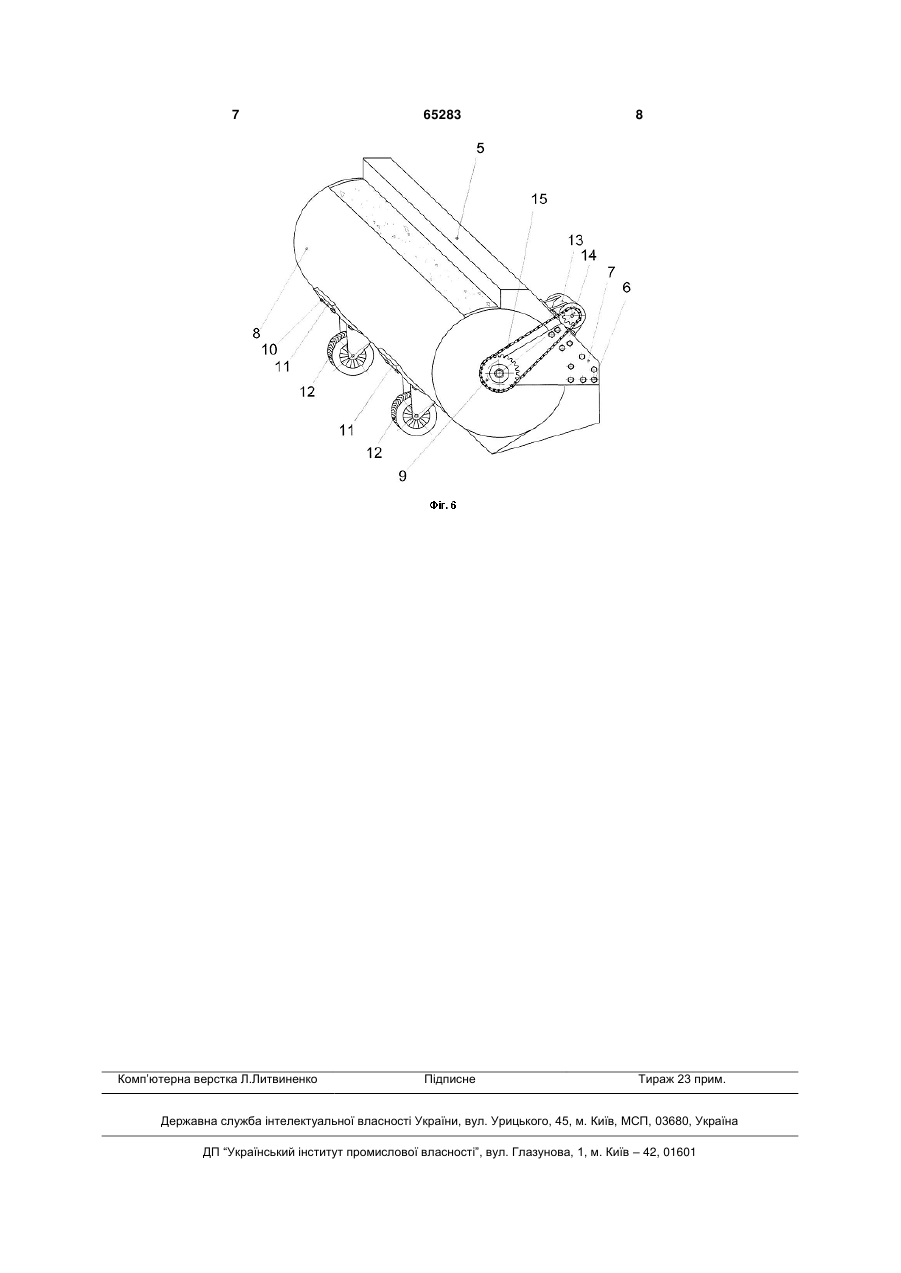

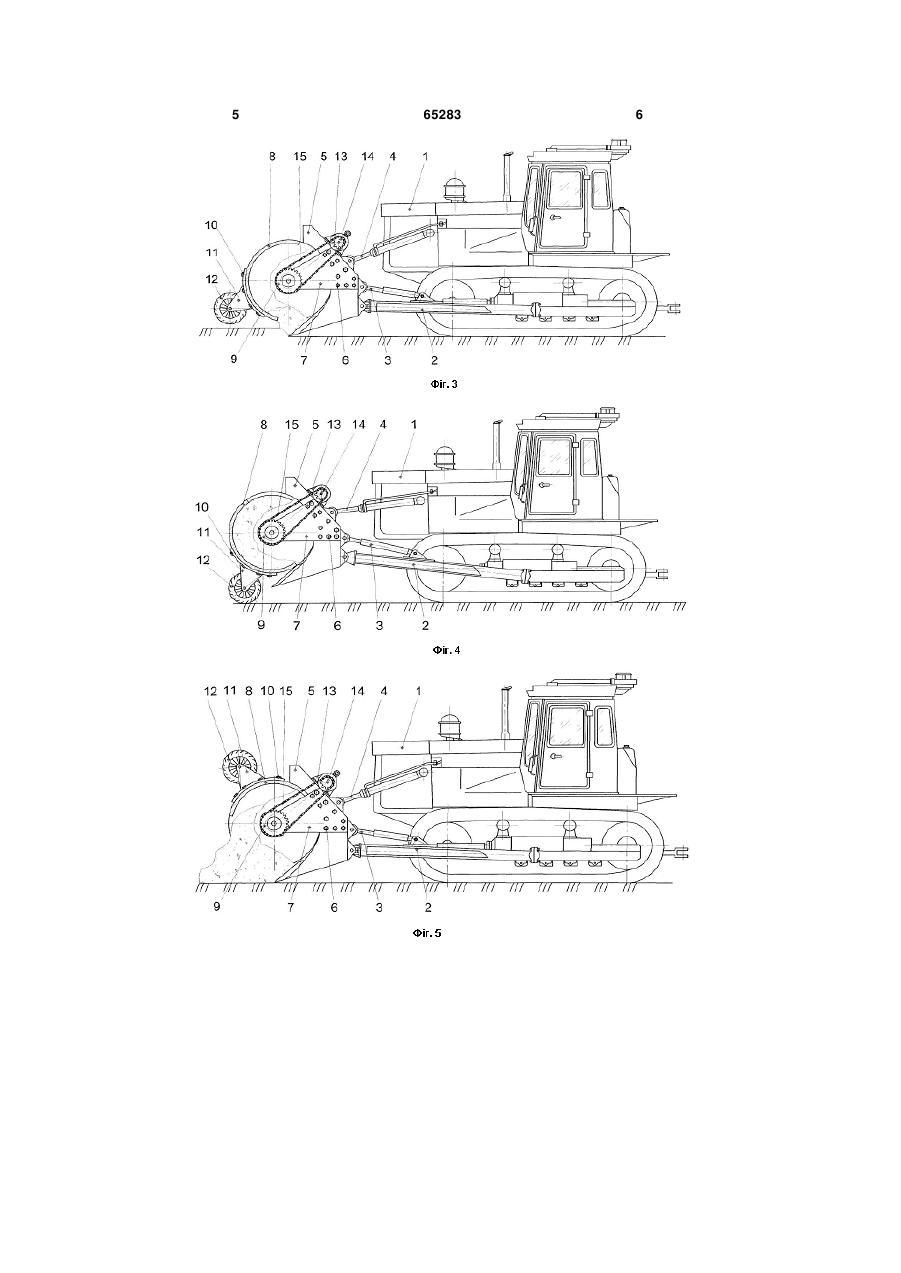

Робоче обладнання бульдозера, що містить штовхальні бруси, відвал, розкоси та гідроциліндри керування відвалом, яке відрізняється тим, що на торцях бічних поверхонь відвала за допомогою болтових з'єднань змонтовані кронштейни, до яких прикріплена півциліндрична ємкість з приводом керування, закріпленим на тильній стороні відвала, при цьому на тильній стороні півциліндричної ємкості закріплені кронштейни з опорними колесами. (19) (21) u201108522 (22) 07.07.2011 (24) 25.11.2011 (46) 25.11.2011, Бюл.№ 22, 2011 р. (72) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ГОЛУБЧЕНКО ОЛЕКСАНДР ІВАНОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, ХОЖИЛО МАКСИМ ЕДУАРДОВИЧ (73) ХМАРА ЛЕОНІД АНДРІЙОВИЧ, ГОЛУБЧЕНКО ОЛЕКСАНДР ІВАНОВИЧ, БУТЕНКО ОЛЕКСАНДР АНАТОЛІЙОВИЧ, ДЕРЕВ'ЯНЧУК МИХАЙЛО ІВАНОВИЧ, ХОЖИЛО МАКСИМ ЕДУАРДОВИЧ 3 ля базової машини 1 та розкосів 3, що розташовані на штовхальник брусах 2, здійснюється заглиблення відвала 5. Після заглиблення відвала 5 за допомогою електродвигуна 13 через зірочки 9 та 14 і ланцюгову передачі 15 півциліндрична ємкість 8 встановлюється у кронштейнах 7, що закріплені до торців бічної поверхні відвала 5 за допомогою болтових з'єднань 6, в накопичувальне положення (Фіг. 3). Починається процес копання ґрунту. Зрізаний ґрунт під дією напірного зусилля ґрунта підіймається по відвалу 5 та накопичується у напівциліндричній ємкості 8. Після накопичення повного об'єму півциліндрична ємкість переводиться у транспортувальне положення (Фіг. 4) за допомогою електродвигуна 13 через зірочки 9 та 14 і ланцюгову передачу 15. При транспортуванні ґрунта опірні колеса 12, що змонтовані у кронштейнах 11 за допомогою болтових з’єднань 10 на тильній стороні півциліндричної ємкості, переміщуються по денній поверхні, тим самим замінивши тертя сковзання на тертя кочення. Процес розвантаження ґрунта починається при одночасному обертанні 65283 4 півциліндричної ємкості та русі базової машини (Фіг. 5). Також для опорних коліс 12 можна використовувати автомобільну гуму у якій залишкова висота протектора менше 1,5 мм (Фіг. 6). Таким чином, застосування відвала з циліндричним барабаном дає можливість під час копання грунта знизити енергоємність при процесі переміщення призми волочіння внаслідок заміни тертя сковзання та тертя кочення, а також полегшити керування робочим обладнанням. Джерела інформації: 1. Забегалов Г. В., Э. Г. Ронинсон. Бульдозеры, скреперы, грейдеры. - 2-е изд., перераб. и доп. - М.: «Высшая школа», 1991. - 334 с., ил. (Рис. 2, стр. 11), -аналог. 2. Машини для земляних робіт: Навч. посіб. /[Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 17.1, стор. 359). - прототип. 5 65283 6 7 Комп’ютерна верстка Л.Литвиненко 65283 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
