Робоче обладнання бульдозера

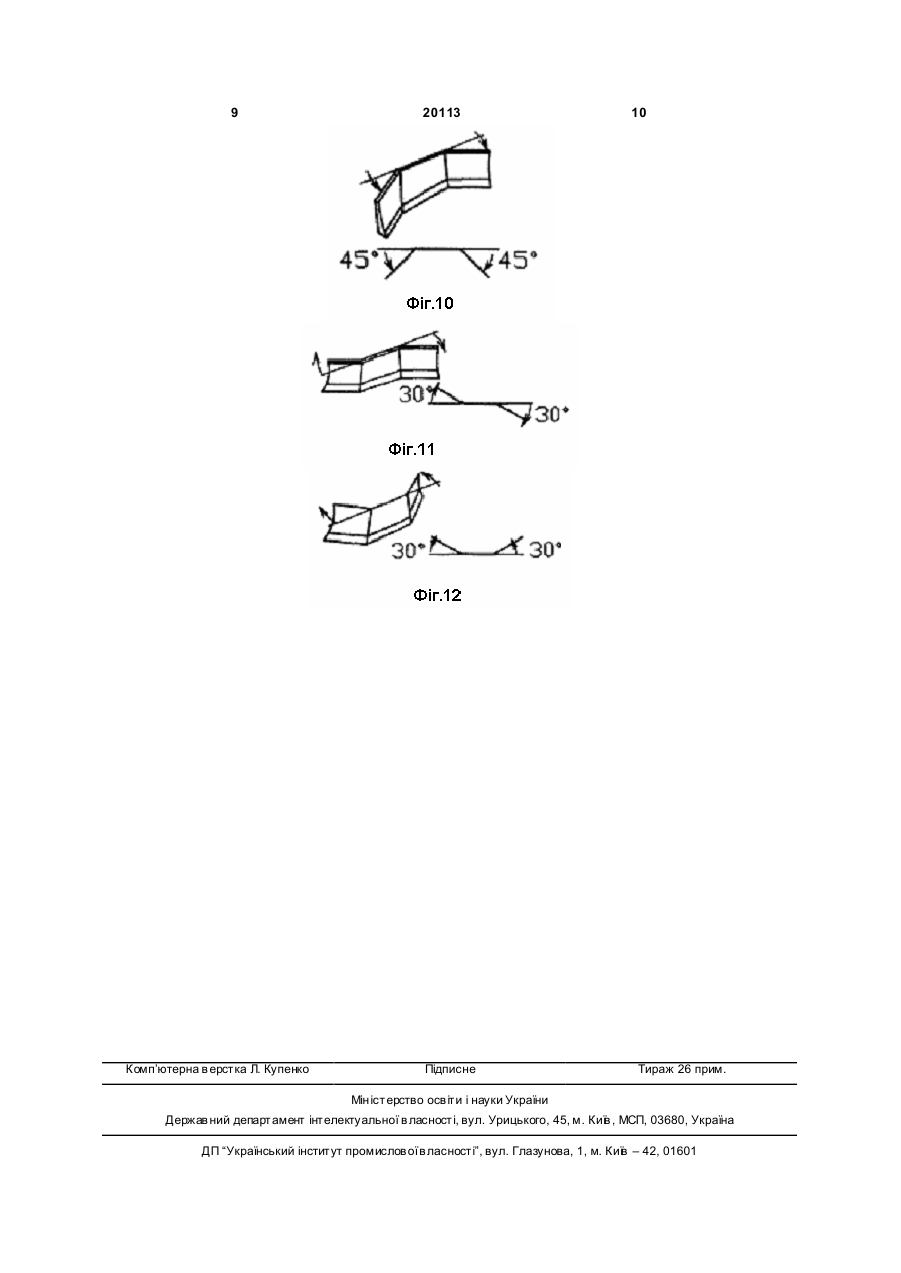

Робоче обладнання бульдозера, що включає трисекційний відвал з гідроциліндрами керування, який відрізняється тим, що секції відвалу з’єднані між собою шарнірно, причому середня секція виконана з розширенням донизу, з'єднувальні шарніри розташовані під кутом q = 10... 20° відносно вертикалі, а суміжні кромки секцій виконані прямолінійними або криволінійними. (19) (21) u200607211 (22) 29.06.2006 (24) 15.01.2007 (46) 15.01.2007, Бюл. № 1, 2007 р. (72) Хмара Леонід Андрійович, Горлов Віктор Віталійович (73) ПРИДНІПРОВСЬКА ДЕРЖАВН А АКАДЕМІЯ БУДІВНИЦТВА ТА АРХІТЕКТУРИ 3 20113 4 відвала бульдозера з керованими бічними секціяріжучі частини. Це дозволяє створювати значно ми при повороті секцій на 45° уперед; на Фіг.12 більш питомі зусилля заглиблення і різання. Розсхема роботи відвала бульдозера з керованими робка ґрунту, при якій стружка максимальної велибічними секціями при повороті секцій на 30° назад. чини вирізується боковими частинами ножа, заБульдозерне обладнання містить штовхаючу безпечує збільшення призми волочіння й раму 1 з привареними до неї кронштейнами 2, до зменшення втрат у бічні валики. яких з можливістю повороту навколо шарнірів 3 При переміщенні ґрунту на відстань, що значзмонтована середня секція 4 відвала з розширенно перевищує довжину шляху набору призми, доням донизу, додатково з'єднана із кронштейнами 2 датково втягуються штоки гідроциліндрів 5, чим за допомогою гідроциліндрів нахилу 5. Бічні секції змінюється кут нахилу відвала до значення, при 6 відвала з'єднані одним кінцем із середньою секякому ріжучі кромки повернених уперед бічних цією 4 за допомогою обертальних шарнірів 7, розсекцій 6 займуть горизонтальне положення (Фіг.5). ташованих під кутом θ=10...20° щодо поздовжньої При засипанні траншей та інших подібних ровертикальної площини обладнання, а іншим кінбіт втягуванням штоків гідроциліндрів 8 бічні секції цем з'єднані з штовхаючою рамою 1 за допомогою повертаються назад або вперед, а втягуванням гідроциліндрів 8 повороту. Бульдозерне обладштоків гідроциліндрів 5 кут нахилу відвала змінюнання встановлюється на базову машину 9. ється до значення, при якому ріжучі кромки бічних В найбільш простому прикладі виконання просекцій займуть необхідне положення (Фіг.7-12). понованого обладнання проекції суміжних кромок У показаному на Фіг.6 варіанті виконання просекцій являють собою прямі лінії, паралельні осям понуємого обладнання встаткування бічні кромки шарнірів 7 і розташовані на відстані а одна від середньої секції 4 і спрямовані до них кромки бічодної (Фіг.2). них секцій 6 виконані криволінійними з опуклостяБульдозерне обладнання працює таким чими, спрямованими одна до одної. При цьому зганом. дані кромки виконані так, що при встановленні При виконанні планувальних робіт бічні секції бічних секцій з поворотом до крайнього положення встановлюють уздовж середньої секції 4. При вперед вони збігаються. Такий варіант виконання цьому ріжучі кромки трьох секцій лежать на одній дозволяє уникнути при копанні й переміщенні ґрупрямій, довжина захвата приймає максимальне нту зазорів між секціями й додатково знизити опір значення (Фіг.2). При копанні фунту, особливо міцпідйому ґрунту по відвалу. ного, висуванням штоків гідроциліндрів 8 бічні секПропоноване бульдозерне обладнання дозвоції 6 повертаються вперед відносно середньої секляє збільшити концентрацію заглиблюючого й ріції 4 і шарнірів 7. Внаслідок похилого жучого зусилля на одиницю довжини ріжучої кромрозташування осей шарнірів 7 під кутом θ=10...20° ки, що забезпечує можливість розробляти більш щодо вертикальної поздовжньої площини ріжучі міцні ґрунти, збільшити обсяг призми ґрунту та кромки бічних секцій 6 опускаються відносно горизнизити втрати ґрунту у бічні валики. зонтальної площини, причому більш далекі від Джерела інформації: шарнірів 7 крапки ріжучих кромок - на більшу ве1. А. С. СССР №479856, кл. Е 02 F 3/76, 1973. личину (Фіг.4). Отриманий у такий спосіб ріжучий 2. А. С. СССР №417579, кл. Е 02 F 3/76, 1973 ніж складної форми має виступаючі й похилі бокові (прототип). 5 20113 6 7 20113 8 9 Комп’ютерна в ерстка Л. Купенко 20113 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
