Робоче обладнання бульдозера
Номер патенту: 42865
Опубліковано: 27.07.2009
Автори: Хожило Максим Едуардович, Голубченко Олександр Іванович
Формула / Реферат
Робоче обладнання бульдозера, що містить секційний відвал совкового типу з центральною та бічними секціями, жорстко з'єднаними між собою та обладнаними у нижній частині змінними різальними ножами, яке відрізняється тим, що поверхні бічних секцій відвала виконані у вигляді встановлених з постійним кроком вертикальних ланцюгів, при цьому верхні кінці яких підвішені на гаки верхніх балок бічних секцій, а нижні прикріплені до вушок їх нижніх балок болтовими з'єднаннями, при цьому місця кріплення парних і непарних ланцюгів розташовані у шаховій послідовності.
Текст

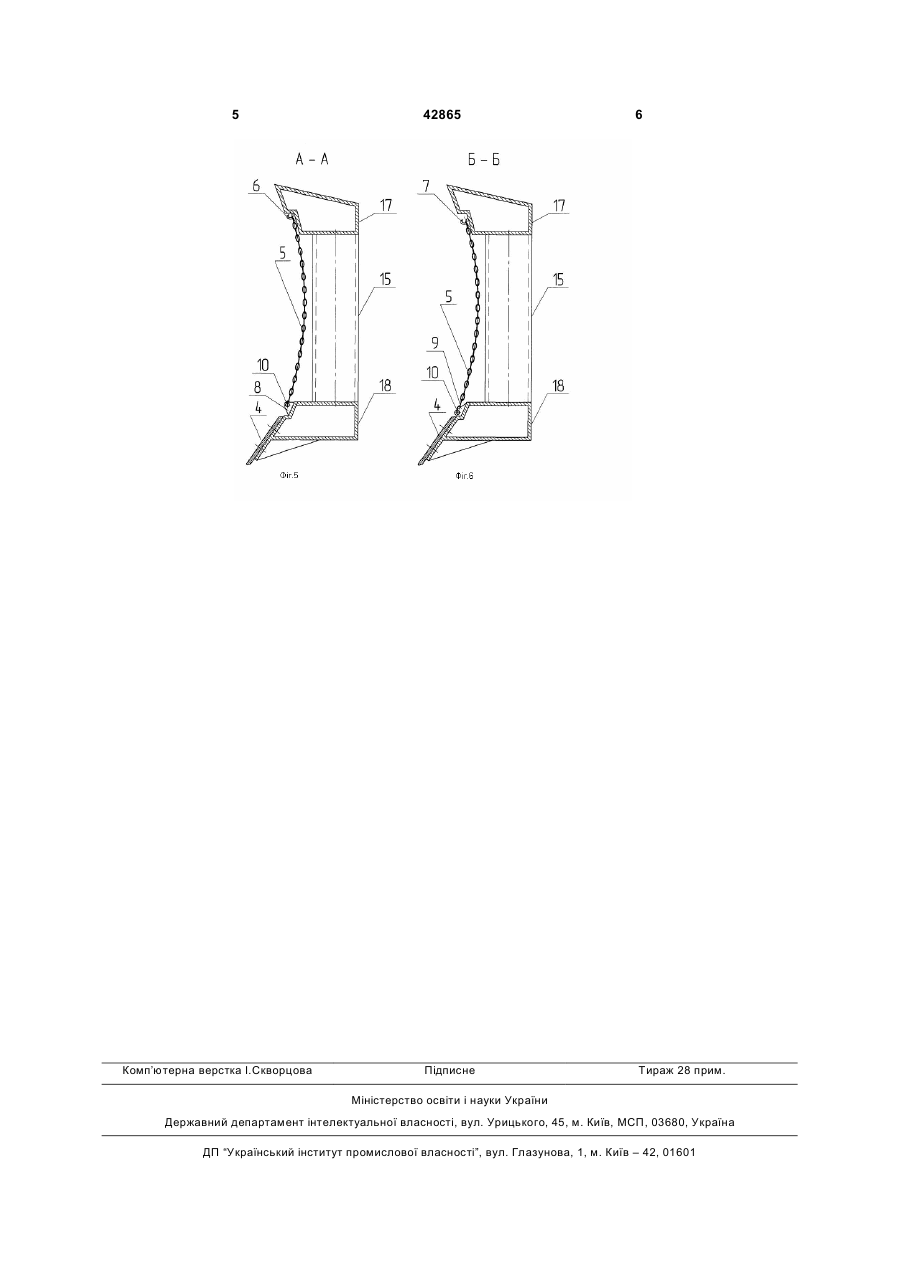

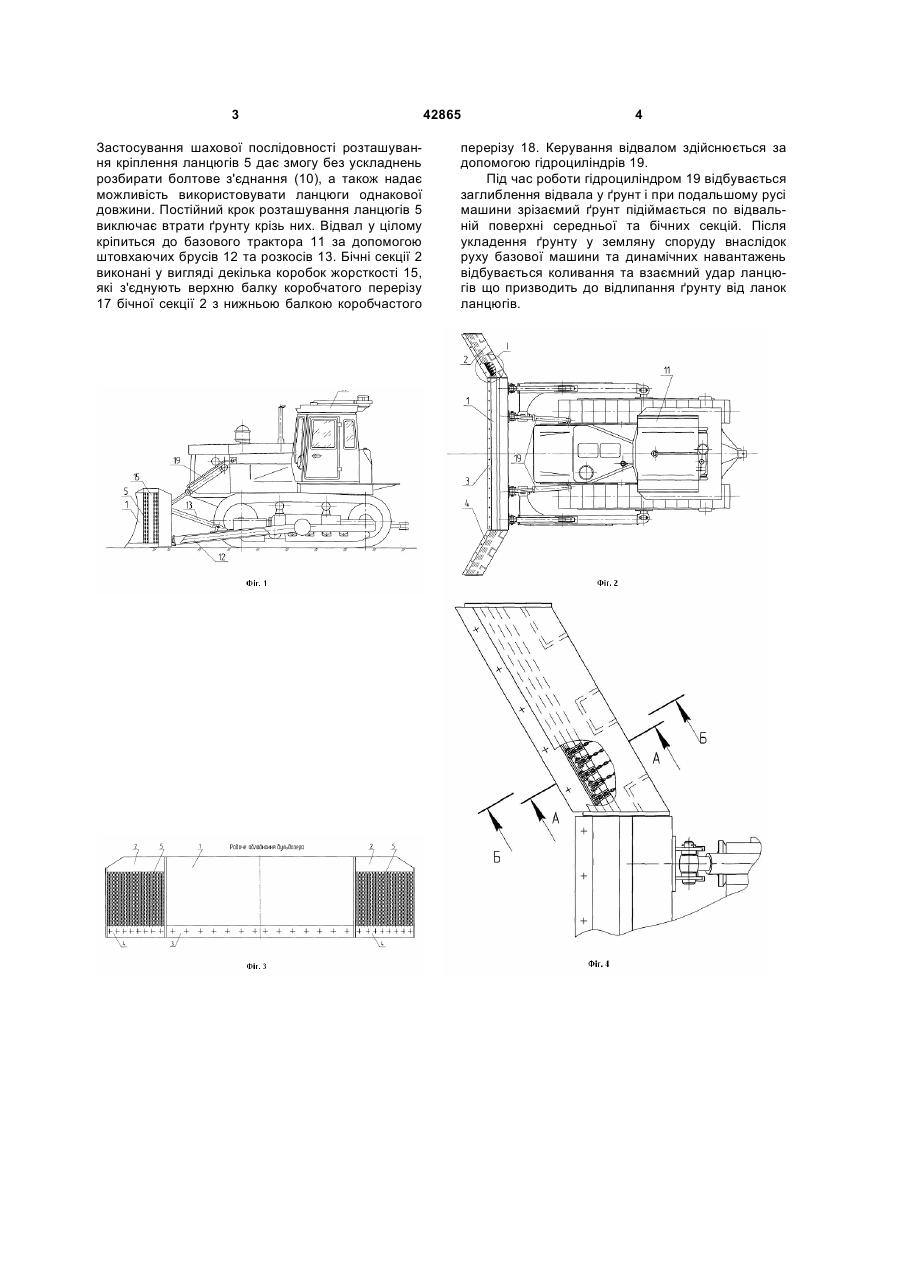

Робоче обладнання бульдозера, що містить секційний відвал совкового типу з центральною та 3 Застосування шахової послідовності розташування кріплення ланцюгів 5 дає змогу без ускладнень розбирати болтове з'єднання (10), а також надає можливість використовувати ланцюги однакової довжини. Постійний крок розташування ланцюгів 5 виключає втрати ґрунту крізь них. Відвал у цілому кріпиться до базового трактора 11 за допомогою штовхаючих брусів 12 та розкосів 13. Бічні секції 2 виконані у вигляді декілька коробок жорсткості 15, які з'єднують верхню балку коробчатого перерізу 17 бічної секції 2 з нижньою балкою коробчастого 42865 4 перерізу 18. Керування відвалом здійснюється за допомогою гідроциліндрів 19. Під час роботи гідроциліндром 19 відбувається заглиблення відвала у ґрунт і при подальшому русі машини зрізаємий ґрунт підіймається по відвальній поверхні середньої та бічних секцій. Після укладення ґрунту у земляну споруду внаслідок руху базової машини та динамічних навантажень відбувається коливання та взаємний удар ланцюгів що призводить до відлипання ґрунту від ланок ланцюгів. 5 Комп’ютерна верстка І.Скворцова 42865 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive device of bulldozer
Автори англійськоюHolubchenko Oleksandr Ivanovych, Khozhylo Maksym Eduardovych
Назва патенту російськоюРабочее оборудование бульдозера
Автори російськоюГолубченко Александр Иванович, Хожило Максим Эдуардович
МПК / Мітки
МПК: E02F 3/76
Мітки: обладнання, робоче, бульдозера
