Пристрій для керування стрільбою комплексу озброєння, що включає n типів зброї

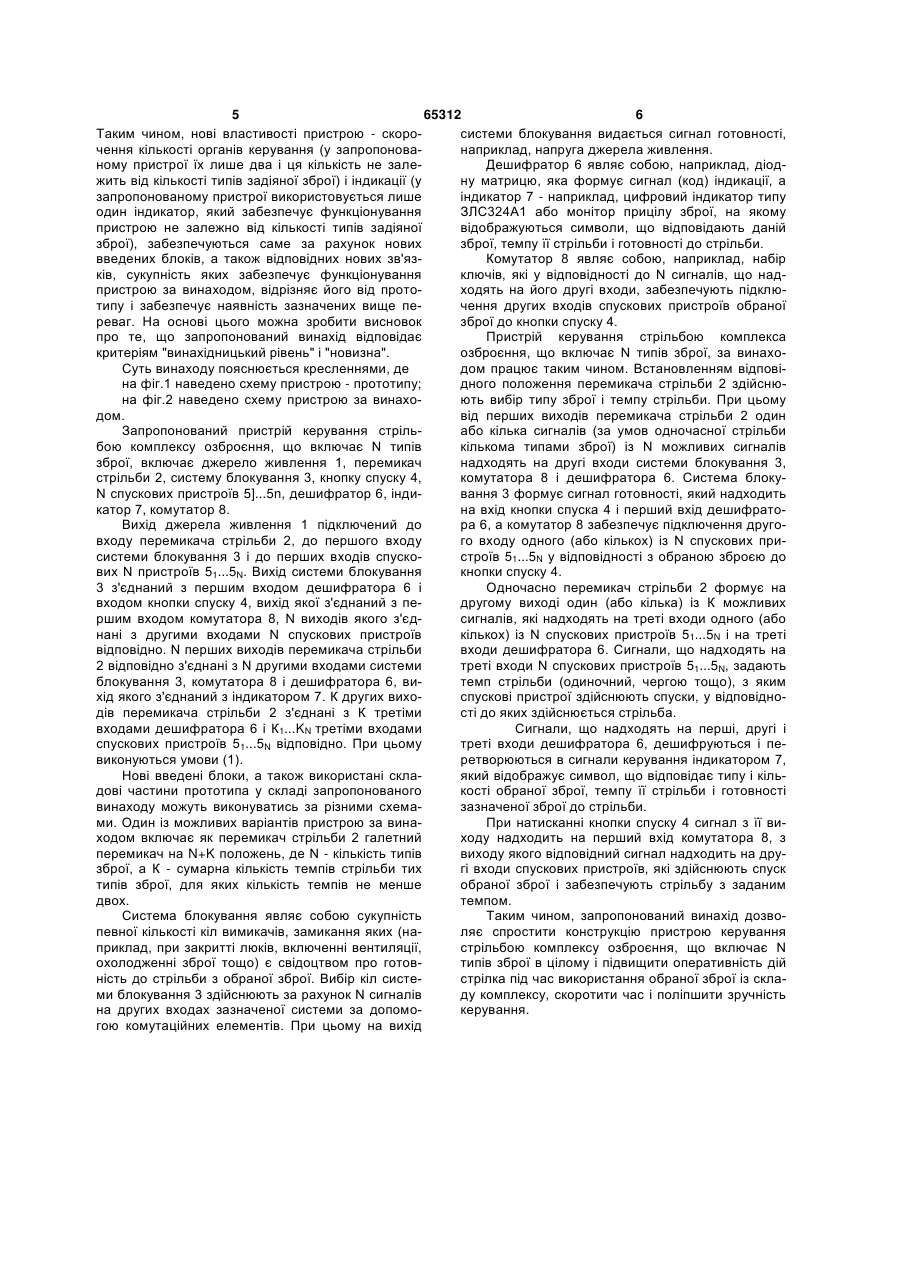

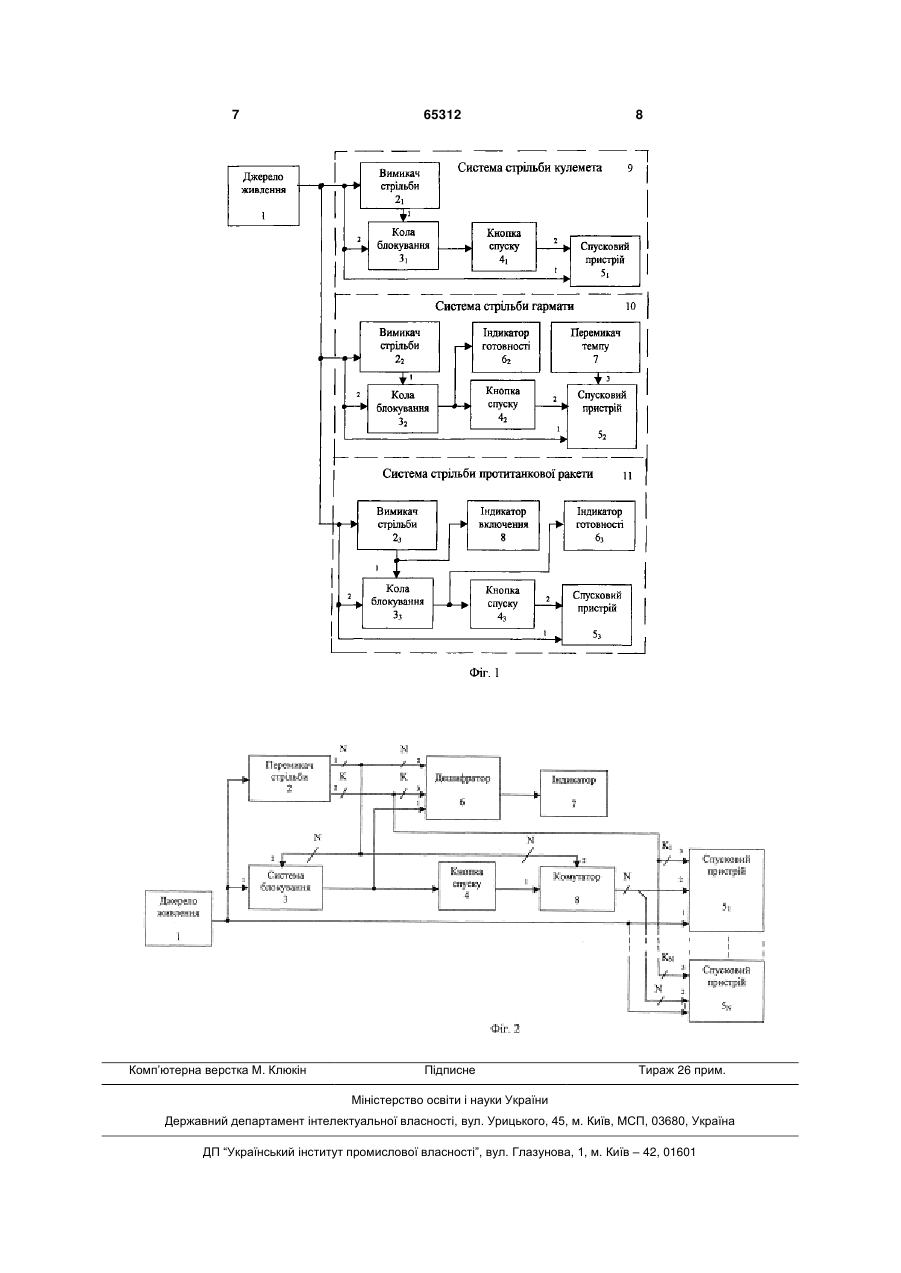

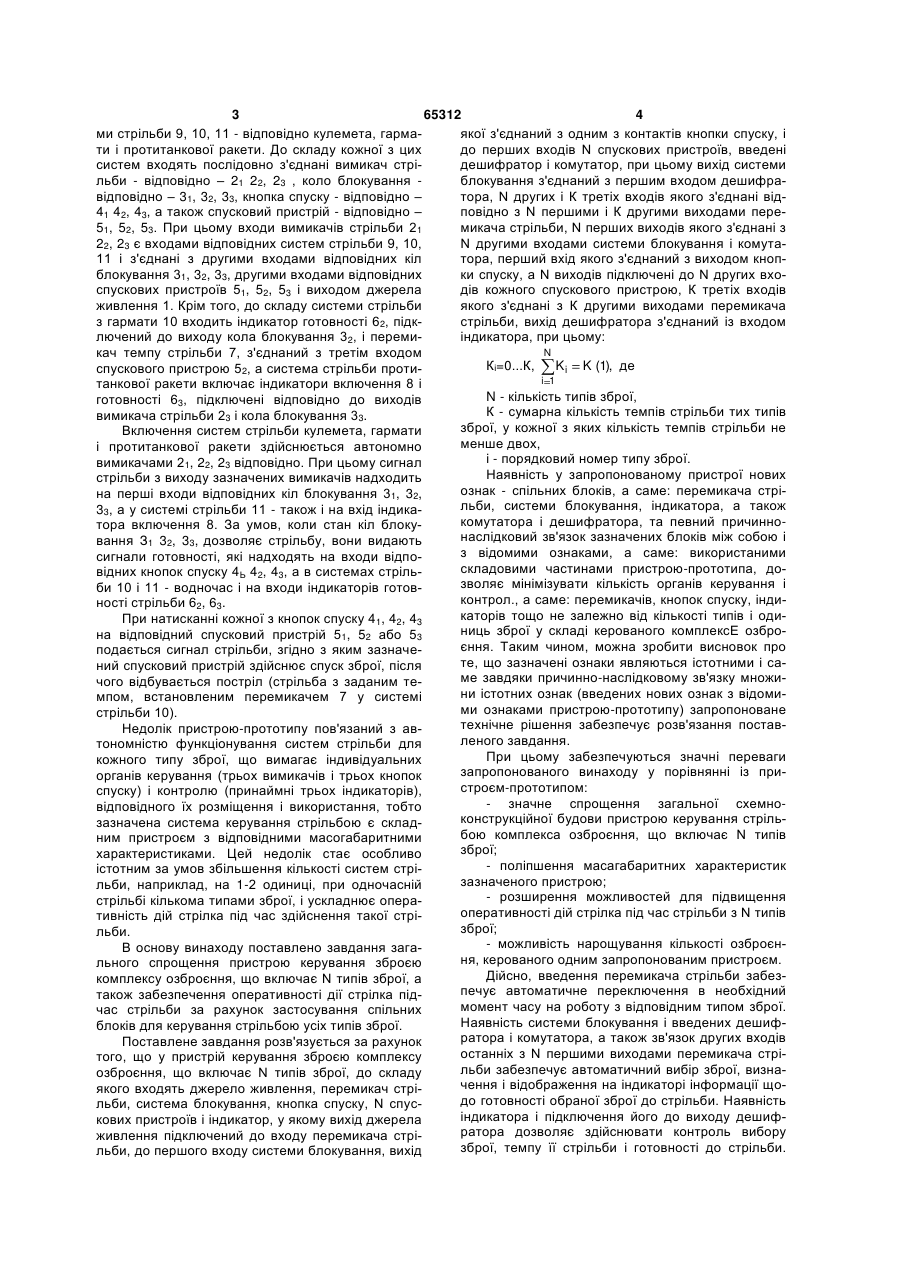

Пристрій для керування стрільбою комплексу озброєння, що включає N типів зброї, до складу якого входять джерело живлення, перемикач стрільби, система блокування, кнопка спуску, N спускових пристроїв і індикатор, у якому вихід джерела живлення підключений до входу перемикача стрільби і до першого входу системи блокування, вихід якої з'єднаний з одним з контактів кнопки спуску і з першим входом N спускових пристроїв, який відрізняється тим, що в нього введені дешифра тор і комутатор, при цьому вихід системи блокування з'єднаний з першим входом дешифратора, N других і K третіх входів якого з'єднані, відповідно, з N першими і K другими виходами перемикача стрільби, N перших виходів якого з'єднані з N другими входами системи блокування і комутатора, перший вхід якого з'єднаний з виходом кнопки спуску, а N виходів підключені до N других входів кожного спускового пристрою, K третіх входів якого з'єднані з K другими виходами перемикача стрільби, а вихід дешифратора з'єднаний із входом індикатора, при цьому Винахід належить до галузі систем керування стрільбою озброєння бронетанкової техніки і може використовуватись, наприклад, на бойових машинах піхоти і бронетранспортерах, озброєних комплексом з кількох типів зброї, наприклад, кулеметом, гарматою, гранатометом, протитанковими ракетами тощо. Відомий пристрій керування стрільбою ЗСУ23-4В [див. "ЗСУ-23-4В. Техническое описание", кн.2, АЗП-23В, 1971p.] включає послідовно з'єднані джерело живлення, вимикач стрільби, кнопку спуску, кола блокування і спусковий пристрій, другий вхід якого підключений до джерела живлення. За умов підключення джерела живлення до кнопки спуску (через вимикач стрільби) і готовності кіл блокування стрільба здійснюється при натисканні кнопки спуску. У цьому випадку сигнал від кнопки спуску через кола блокування надходить на спусковий пристрій, який здійснює спуск зброї, і відбувається стрільба. Спусковий пристрій у най простішому варіанті являє собою виконавчий пристрій у вигляді електромагніта. Взагалі, пристрій спуску (пострілу) із заданим темпом , наприклад, одиничним, короткою (довгою) чергою тощо, може бути реалізованим у вигляді формувача темпу стрільби і виконавчого елемента. Зазначений пристрій здійснює керування стрільбою одного типу зброї (артилерійськими стволами) і не може бути застосованим для керування стрільбою комплексу озброєння, що включає N типів зброї. Найбільш близьким до запропонованого технічного рішення є пристрій керування стрільбою комплексу озброєння, що включає N типів зброї (де N=3), наведений в описі "Боевая машина пехоты БМП-2. Техническое описание и инструкция по эксплуатации", М., Военное издательство, 1987г. і обраний як прототип. Блок-схему зазначеного пристрою наведено на фіг.1. Пристрій-прототип включає джерело живлення 1 і підключені до його виходу три автономні систе N Ki 0...K , Ki K, (19) UA (11) 65312 (13) де: N - кількість типів зброї; K - сумарна кількість темпів стрільби тих типів зброї, у кожної з яких кількість темпів стрільби не менше двох; i - порядковий номер типу зброї. C2 i 1 3 65312 4 ми стрільби 9, 10, 11 - відповідно кулемета, гармаякої з'єднаний з одним з контактів кнопки спуску, і ти і протитанкової ракети. До складу кожної з цих до перших входів N спускових пристроїв, введені систем входять послідовно з'єднані вимикач стрідешифратор і комутатор, при цьому вихід системи льби - відповідно – 21 22, 23 , коло блокування блокування з'єднаний з першим входом дешифравідповідно – 31, 32, 33, кнопка спуску - відповідно – тора, N других і К третіх входів якого з'єднані від41 42, 43, а також спусковий пристрій - відповідно – повідно з N першими і К другими виходами пере51, 52, 53. При цьому входи вимикачів стрільби 21 микача стрільби, N перших виходів якого з'єднані з 22, 23 є входами відповідних систем стрільби 9, 10, N другими входами системи блокування і комута11 і з'єднані з другими входами відповідних кіл тора, перший вхід якого з'єднаний з виходом кнопблокування 31, 32, 33, другими входами відповідних ки спуску, а N виходів підключені до N других вхоспускових пристроїв 51, 52, 53 і виходом джерела дів кожного спускового пристрою, К третіх входів живлення 1. Крім того, до складу системи стрільби якого з'єднані з К другими виходами перемикача з гармати 10 входить індикатор готовності 62, підкстрільби, вихід дешифратора з'єднаний із входом лючений до виходу кола блокування 32, і перемиіндикатора, при цьому: N кач темпу стрільби 7, з'єднаний з третім входом Кі=0...К, K i K (1), де спускового пристрою 52, а система стрільби протиi 1 танкової ракети включає індикатори включення 8 і N - кількість типів зброї, готовності 63, підключені відповідно до виходів К - сумарна кількість темпів стрільби тих типів вимикача стрільби 23 і кола блокування 33. зброї, у кожної з яких кількість темпів стрільби не Включення систем стрільби кулемета, гармати менше двох, і протитанкової ракети здійснюється автономно і - порядковий номер типу зброї. вимикачами 21, 22, 23 відповідно. При цьому сигнал Наявність у запропонованому пристрої нових стрільби з виходу зазначених вимикачів надходить ознак - спільних блоків, а саме: перемикача стріна перші входи відповідних кіл блокування 31, 32, льби, системи блокування, індикатора, а також 33, а у системі стрільби 11 - також і на вхід індикакомутатора і дешифратора, та певний причиннотора включення 8. За умов, коли стан кіл блокунаслідковий зв'язок зазначених блоків між собою і вання З1 32, 33, дозволяє стрільбу, вони видають з відомими ознаками, а саме: використаними сигнали готовності, які надходять на входи відпоскладовими частинами пристрою-прототипа, довідних кнопок спуску 4Ь 42, 43, а в системах стрільзволяє мінімізувати кількість органів керування і би 10 і 11 - водночас і на входи індикаторів готовконтрол., а саме: перемикачів, кнопок спуску, індиності стрільби 62, 63. каторів тощо не залежно від кількості типів і одиПри натисканні кожної з кнопок спуску 41, 42, 43 ниць зброї у складі керованого комплексE озброна відповідний спусковий пристрій 51, 52 або 53 єння. Таким чином, можна зробити висновок про подається сигнал стрільби, згідно з яким зазначете, що зазначені ознаки являються істотними і саний спусковий пристрій здійснює спуск зброї, після ме завдяки причинно-наслідковому зв'язку множичого відбувається постріл (стрільба з заданим тени істотних ознак (введених нових ознак з відомимпом, встановленим перемикачем 7 у системі ми ознаками пристрою-прототипу) запропоноване стрільби 10). технічне рішення забезпечує розв'язання поставНедолік пристрою-прототипу пов'язаний з авленого завдання. тономністю функціонування систем стрільби для При цьому забезпечуються значні переваги кожного типу зброї, що вимагає індивідуальних запропонованого винаходу у порівнянні із приорганів керування (трьох вимикачів і трьох кнопок строєм-прототипом: спуску) і контролю (принаймні трьох індикаторів), - значне спрощення загальної схемновідповідного їх розміщення і використання, тобто конструкційної будови пристрою керування стрільзазначена система керування стрільбою є складбою комплекса озброєння, що включає N типів ним пристроєм з відповідними масогабаритними зброї; характеристиками. Цей недолік стає особливо - поліпшення масагабаритних характеристик істотним за умов збільшення кількості систем стрізазначеного пристрою; льби, наприклад, на 1-2 одиниці, при одночасній - розширення можливостей для підвищення стрільбі кількома типами зброї, і ускладнює операоперативності дій стрілка під час стрільби з N типів тивність дій стрілка під час здійснення такої стрізброї; льби. - можливість нарощування кількості озброєнВ основу винаходу поставлено завдання заганя, керованого одним запропонованим пристроєм. льного спрощення пристрою керування зброєю Дійсно, введення перемикача стрільби забезкомплексу озброєння, що включає N типів зброї, а печує автоматичне переключення в необхідний також забезпечення оперативності дії стрілка підмомент часу на роботу з відповідним типом зброї. час стрільби за рахунок застосування спільних Наявність системи блокування і введених дешифблоків для керування стрільбою усіх типів зброї. ратора і комутатора, а також зв'язок других входів Поставлене завдання розв'язується за рахунок останніх з N першими виходами перемикача стрітого, що у пристрій керування зброєю комплексу льби забезпечує автоматичний вибір зброї, визнаозброєння, що включає N типів зброї, до складу чення і відображення на індикаторі інформації щоякого входять джерело живлення, перемикач стрідо готовності обраної зброї до стрільби. Наявність льби, система блокування, кнопка спуску, N спусіндикатора і підключення його до виходу дешифкових пристроїв і індикатор, у якому вихід джерела ратора дозволяє здійснювати контроль вибору живлення підключений до входу перемикача стрізброї, темпу її стрільби і готовності до стрільби. льби, до першого входу системи блокування, вихід 5 65312 6 Таким чином, нові властивості пристрою - скоросистеми блокування видається сигнал готовності, чення кількості органів керування (у запропонованаприклад, напруга джерела живлення. ному пристрої їх лише два і ця кількість не залеДешифратор 6 являє собою, наприклад, діоджить від кількості типів задіяної зброї) і індикації (у ну матрицю, яка формує сигнал (код) індикації, а запропонованому пристрої використовується лише індикатор 7 - наприклад, цифровий індикатор типу один індикатор, який забезпечує функціонування ЗЛС324А1 або монітор прицілу зброї, на якому пристрою не залежно від кількості типів задіяної відображуються символи, що відповідають даній зброї), забезпечуються саме за рахунок нових зброї, темпу її стрільби і готовності до стрільби. введених блоків, а також відповідних нових зв'язКомутатор 8 являє собою, наприклад, набір ків, сукупність яких забезпечує функціонування ключів, які у відповідності до N сигналів, що надпристрою за винаходом, відрізняє його від протоходять на його другі входи, забезпечують підклютипу і забезпечує наявність зазначених вище печення других входів спускових пристроїв обраної реваг. На основі цього можна зробити висновок зброї до кнопки спуску 4. про те, що запропонований винахід відповідає Пристрій керування стрільбою комплекса критеріям "винахідницький рівень" і "новизна". озброєння, що включає N типів зброї, за винахоСуть винаходу пояснюється кресленнями, де дом працює таким чином. Встановленням відповіна фіг.1 наведено схему пристрою - прототипу; дного положення перемикача стрільби 2 здійснюна фіг.2 наведено схему пристрою за винахоють вибір типу зброї і темпу стрільби. При цьому дом. від перших виходів перемикача стрільби 2 один Запропонований пристрій керування стрільабо кілька сигналів (за умов одночасної стрільби бою комплексу озброєння, що включає N типів кількома типами зброї) із N можливих сигналів зброї, включає джерело живлення 1, перемикач надходять на другі входи системи блокування 3, стрільби 2, систему блокування 3, кнопку спуску 4, комутатора 8 і дешифратора 6. Система блокуN спускових пристроїв 5]...5n, дешифратор 6, індивання 3 формує сигнал готовності, який надходить катор 7, комутатор 8. на вхід кнопки спуска 4 і перший вхід дешифратоВихід джерела живлення 1 підключений до ра 6, а комутатор 8 забезпечує підключення друговходу перемикача стрільби 2, до першого входу го входу одного (або кількох) із N спускових присистеми блокування 3 і до перших входів спускостроїв 51...5N у відповідності з обраною зброєю до вих N пристроїв 51...5N. Вихід системи блокування кнопки спуску 4. 3 з'єднаний з першим входом дешифратора 6 і Одночасно перемикач стрільби 2 формує на входом кнопки спуску 4, вихід якої з'єднаний з педругому виході один (або кілька) із К можливих ршим входом комутатора 8, N виходів якого з'єдсигналів, які надходять на треті входи одного (або нані з другими входами N спускових пристроїв кількох) із N спускових пристроїв 51...5N і на треті відповідно. N перших виходів перемикача стрільби входи дешифратора 6. Сигнали, що надходять на 2 відповідно з'єднані з N другими входами системи треті входи N спускових пристроїв 51...5N, задають блокування 3, комутатора 8 і дешифратора 6, витемп стрільби (одиночний, чергою тощо), з яким хід якого з'єднаний з індикатором 7. К других вихоспускові пристрої здійснюють спуски, у відповіднодів перемикача стрільби 2 з'єднані з К третіми сті до яких здійснюється стрільба. входами дешифратора 6 і К1...KN третіми входами Сигнали, що надходять на перші, другі і спускових пристроїв 51...5N відповідно. При цьому треті входи дешифратора 6, дешифруються і певиконуються умови (1). ретворюються в сигнали керування індикатором 7, Нові введені блоки, а також використані склаякий відображує символ, що відповідає типу і кільдові частини прототипа у складі запропонованого кості обраної зброї, темпу її стрільби і готовності винаходу можуть виконуватись за різними схемазазначеної зброї до стрільби. ми. Один із можливих варіантів пристрою за винаПри натисканні кнопки спуску 4 сигнал з її виходом включає як перемикач стрільби 2 галетний ходу надходить на перший вхід комутатора 8, з перемикач на N+K положень, де N - кількість типів виходу якого відповідний сигнал надходить на друзброї, а К - сумарна кількість темпів стрільби тих гі входи спускових пристроїв, які здійснюють спуск типів зброї, для яких кількість темпів не менше обраної зброї і забезпечують стрільбу з заданим двох. темпом. Система блокування являє собою сукупність Таким чином, запропонований винахід дозвопевної кількості кіл вимикачів, замикання яких (наляє спростити конструкцію пристрою керування приклад, при закритті люків, включенні вентиляції, стрільбою комплексу озброєння, що включає N охолодженні зброї тощо) є свідоцтвом про готовтипів зброї в цілому і підвищити оперативність дій ність до стрільби з обраної зброї. Вибір кіл систестрілка під час використання обраної зброї із склами блокування 3 здійснюють за рахунок N сигналів ду комплексу, скоротити час і поліпшити зручність на других входах зазначеної системи за допомокерування. гою комутаційних елементів. При цьому на вихід 7 Комп’ютерна верстка М. Клюкін 65312 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
