Пристрій місцевого керування прохідницькими машинами

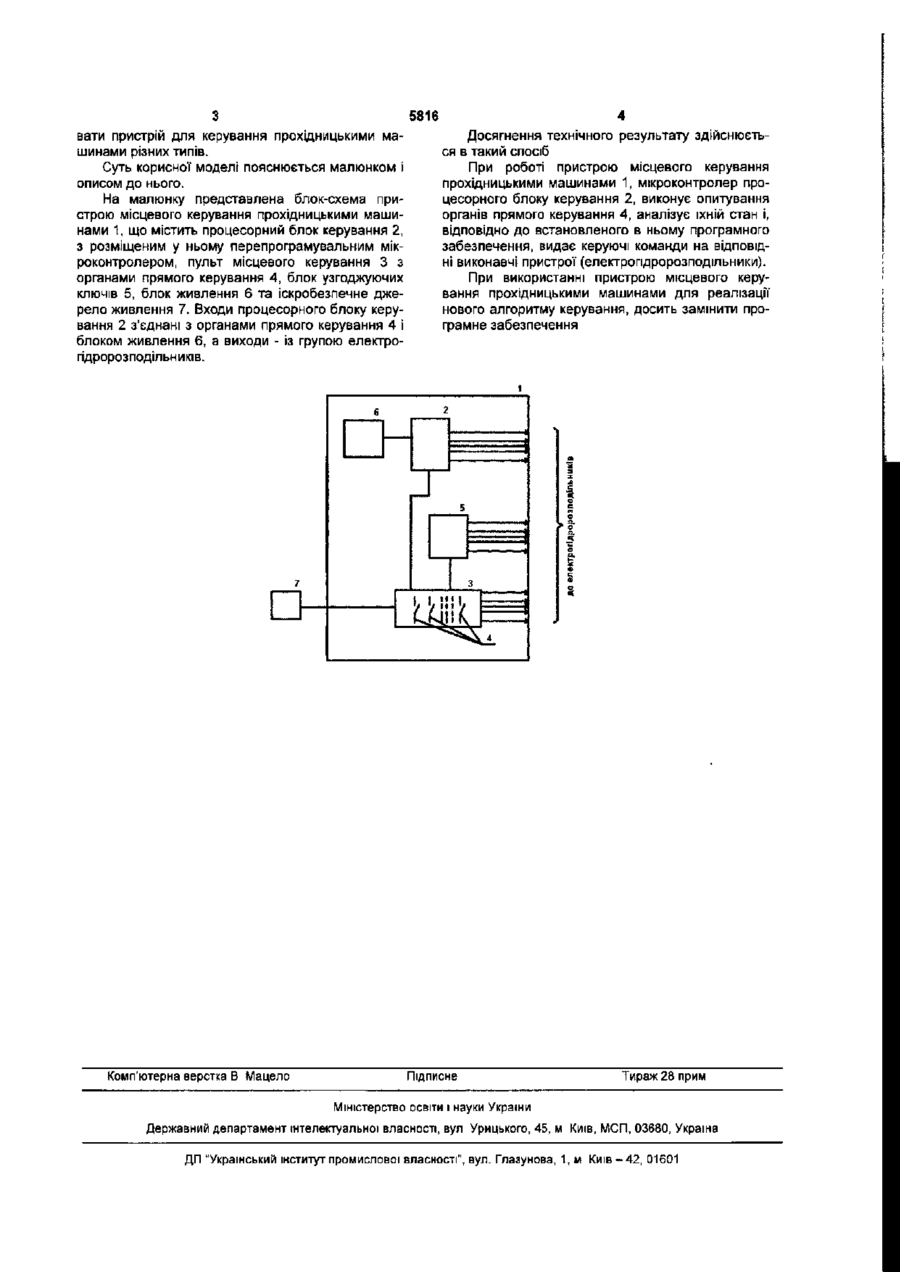

Пристрій місцевого керування прохідницькими машинами, що містить пульт місцевого керування з органами прямого керування і блок місцевого керування, який відрізняється тим, що блок місцевого керування виконаний у вигляді процесорного блоку, оснащеного перепрограмувальним мікроконтролером і окремим блоком живлення, при цьому входи процесорного блоку з'єднані з органами прямого керування і з блоком живлення, а виходи - із групою виконавчих пристроїв, наприклад електрогідророзподільників. ритму під який вона розроблена. Застосування даного пристрою для керування іншими прохідницькими машинами буде вимагати повної переробки блоку місцевого керування, зміни принципових електричних схем, схем з'єднань, монтажних схем ітд. В основу корисно!' моделі поставлена задача' у пристрої місцевого керування прохідницькими машинами, за рахунок зміни схемного рішення блоку місцевого керування, забезпечити можливість виконання перепрограмувальних операцій керування для різних алгоритмів, що дозволить шляхом зміни тільки програмного забезпечення використовувати пристрій для керування прохідницькими машинами різних типів Поставлена задача вирішується тим, що в пристрої' місцевого керування, що містить пульт місцевого керування з органами прямого керування і блок місцевого керування, ВІДПОВІДНО ДО корисної' моделі, блок місцевого керування виконаний у вигляді процесорного блоку, постаченого перепрограмувальним мікроконтролером і окремим блоком живлення, при цьому входи процесорного блоку з'єднані з органами прямого керування і з блоком живлення, а виходи - із групою виконавчих пристроїв, наприклад, електрогідророзподільників. Виконання блоку місцевого керування у вигляді процесорного блоку, постаченого перепрограмувальним мікроконтролером і окремим блоком живлення, дозволить виконувати операції керування для різних алгоритмів, і, отже, використову 00 ю 5816 вати пристрій для керування прохідницькими машинами різних типів. Суть корисної моделі пояснюється малюнком і описом до нього. На малюнку представлена блок-схема пристрою місцевого керування прохідницькими машинами 1, що містить процесорний блок керування 2, з розміщеним у ньому перепрограмувальним мікроконтролером, пульт місцевого керування 3 з органами прямого керування 4, блок узгоджуючих ключів 5, блок живлення 6 та іскробезпечне джерело живлення 7. Входи процесорного блоку керування 2 з'єднані з органами прямого керування 4 і блоком живлення 6, а виходи - із групою електрогідророзподільників. Досягнення технічного результату здійснюється в такий спосіб При роботі пристрою місцевого керування прохідницькими машинами 1, мікроконтролер процесорного блоку керування 2, виконує опитування органів прямого керування 4, аналізує їхній стан І, відповідно до встановленого в ньому програмного забезпечення, видає керуючі команди на відповідні виконавчі пристрої (електрогідророзподільники). При використанні пристрою місцевого керування прохідницькими машинами для реалізації нового алгоритму керування, досить замінити програмне забезпечення / У "' Щі Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ-42, 01601
