Сплав на основі міді

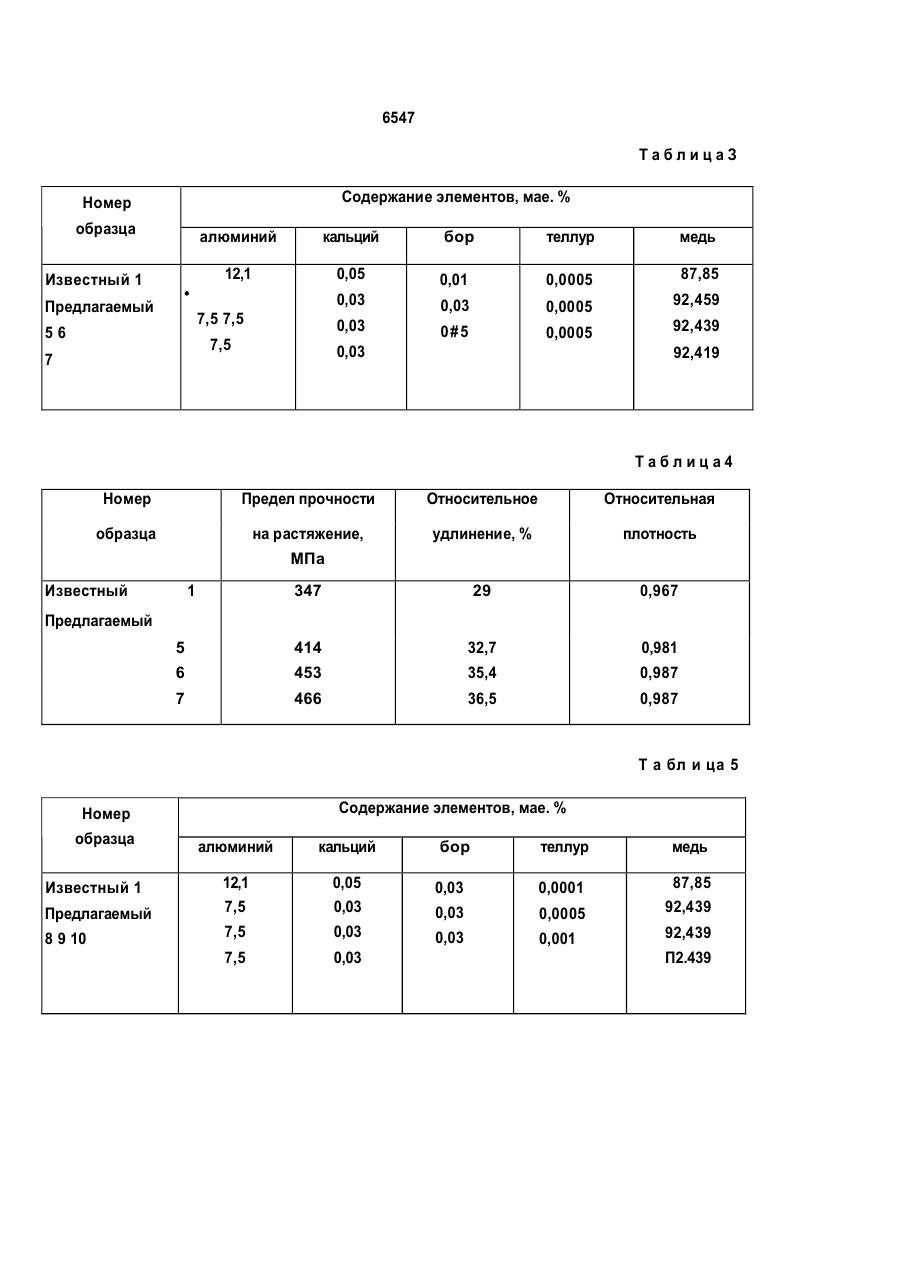

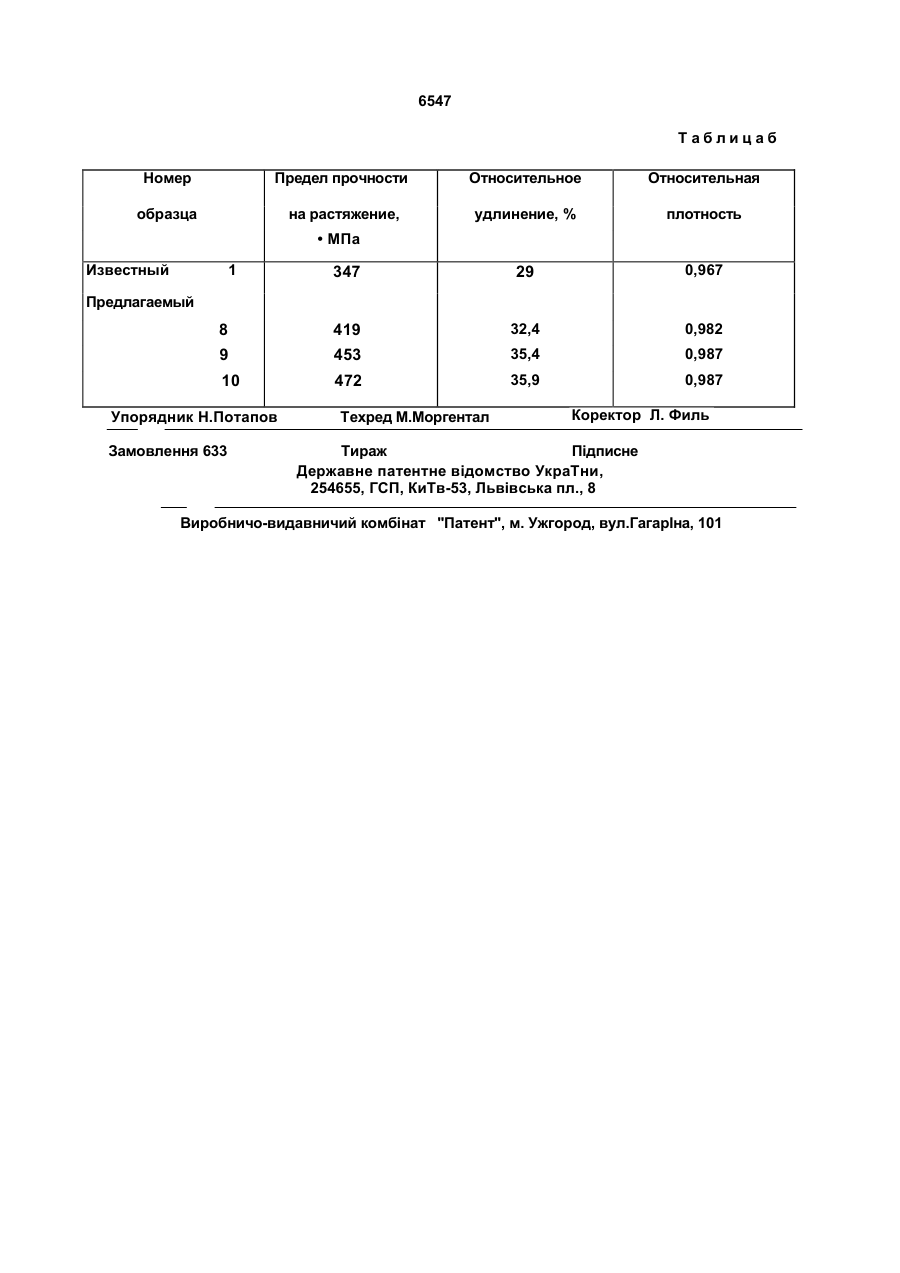

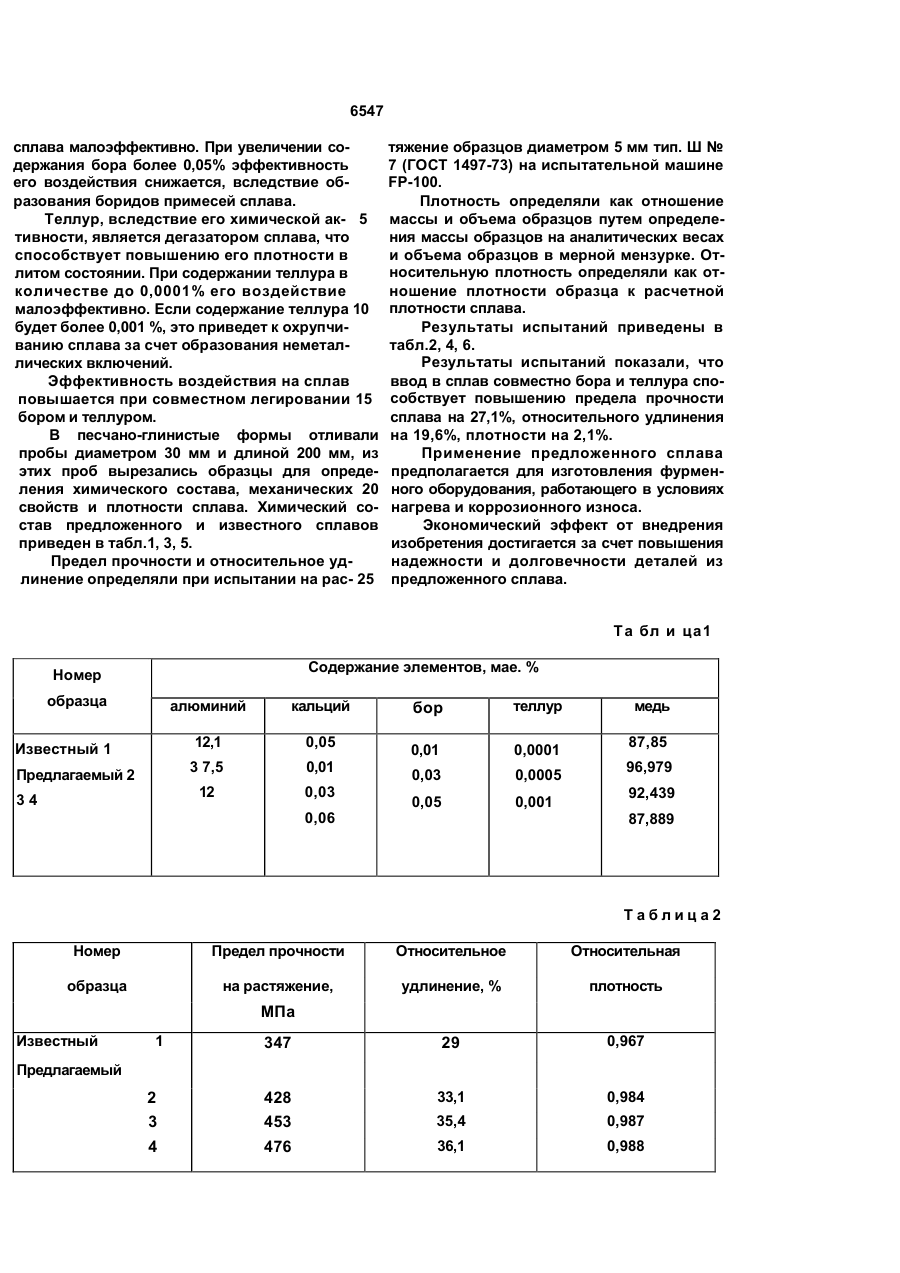

Сплав на основе меди, содержащий алюминий и кальций, о т л и ч а ю щ и й с я тем, что он дополнительно содержит бор и теллур при следующем соотношении компонентов в мэс.%: Алюминий 3,0-12,0 Кальций 0,01-0,06 Бор 0,01-0,05 Теллур 0,0001-0,001 Медь Остальное. Изобретение относится к метуллургии, а именно, к литейному производству и может быть использовано при изготовлении отливок, работающих в условиях нагрева и коррозионного износа. Наиболее близким по составу компонентов к заявляемому сплаву является сплав на основе меди [1], который содержит, мас.%: Алюминий 11,8-12,3 Кальций 0,04-0,06 Медь Остальное Недостатком данного сплава является недостаточные плотность влитом состоянии и уровень механических свойств. В основу изобретения поставлена задача усовершенствования состава сплава на основе меди путем введения легирующих добавок для повышения механических свойств и плотности в литом состоянии, что позволит повысить надежность и долговечность деталей из данного сплава Указанная задача решается тем, что в известный сплав дополнительно введен бор и теллур при следующем соотношении компонентов, мас.%: Алюминий 3,0-12,0 Кальций 0,01-0,06 Бор 0,01-0,05 Теллур 0,0001-0,001 Медь Остальное Бор, являясь поверхностно-активным элементом, адсорбируясь в приграничных объемах, способствует измельчению зерна структуры сплава, вследствие чего повышается уровень механических свойств и плотность сплава. При содержании бора менее 0,01 его воздействие на структуру и свойства о VI Г 6547 сплава малоэффективно. При увеличении содержания бора более 0,05% эффективность его воздействия снижается, вследствие образования боридов примесей сплава. Теллур, вследствие его химической ак- 5 тивности, является дегазатором сплава, что способствует повышению его плотности в литом состоянии. При содержании теллура в количестве до 0,0001% его воздействие малоэффективно. Если содержание теллура 10 будет более 0,001 %, это приведет к охрупчиванию сплава за счет образования неметаллических включений. Эффективность воздействия на сплав повышается при совместном легировании 15 бором и теллуром. В песчано-глинистые формы отливали пробы диаметром 30 мм и длиной 200 мм, из этих проб вырезались образцы для определения химического состава, механических 20 свойств и плотности сплава. Химический состав предложенного и известного сплавов приведен в табл.1, 3, 5. Предел прочности и относительное удлинение определяли при испытании на рас- 25 тяжение образцов диаметром 5 мм тип. Ш № 7 (ГОСТ 1497-73) на испытательной машине FP-100. Плотность определяли как отношение массы и объема образцов путем определения массы образцов на аналитических весах и объема образцов в мерной мензурке. Относительную плотность определяли как отношение плотности образца к расчетной плотности сплава. Результаты испытаний приведены в табл.2, 4, 6. Результаты испытаний показали, что ввод в сплав совместно бора и теллура способствует повышению предела прочности сплава на 27,1%, относительного удлинения на 19,6%, плотности на 2,1%. Применение предложенного сплава предполагается для изготовления фурменного оборудования, работающего в условиях нагрева и коррозионного износа. Экономический эффект от внедрения изобретения достигается за счет повышения надежности и долговечности деталей из предложенного сплава. Т а бл и ца1 Содержание элементов, мае. % Номер образца алюминий медь 0,05 0,01 0,0001 87,85 0,01 0,03 0,0005 12 34 теллур 3 7,5 Предлагаемый 2 бор 12,1 Известный 1 кальций 0,03 0,05 0,001 0,06 96,979 92,439 87,889 Таблица2 Номер Предел прочности Относительное Относительная образца на растяжение, удлинение, % плотность 347 29 0,967 2 3 428 453 33,1 0,984 35,4 0,987 4 476 36,1 0,988 МПа Известный 1 Предлагаемый 6547 ТаблицаЗ Содержание элементов, мае. % Номер образца Известный 1 алюминий кальций 12,1 теллур медь 0,05 • бор 0,01 0,0005 87,85 56 7 0,03 0,03 0,0005 92,459 7,5 7,5 0,03 0# 5 0,03 0,0005 92,439 7,5 Предлагаемый 92,419 Таблица4 Номер Предел прочности Относительное Относительная образца на растяжение, удлинение, % плотность 347 29 0,967 5 414 32,7 0,981 6 453 35,4 0,987 7 466 36,5 0,987 МПа Известный 1 Предлагаемый Т а бл и ца 5 Содержание элементов, мае. % Номер образца Известный 1 Предлагаемый 8 9 10 алюминий кальций бор теллур медь 12,1 7,5 0,05 0,03 0,03 0,0001 0,03 7,5 0,03 0,0005 87,85 92,439 0,03 92,439 7,5 0,03 0,001 П2.439 6547 Т аблицаб Номер Предел прочности Относительное Относительная образца на растяжение, удлинение, % плотность 347 29 0,967 8 419 32,4 0,982 9 453 35,4 0,987 10 472 35,9 0,987 • МПа Известный 1 Предлагаемый Упорядник Н.Потапов Замовлення 633 Техред М.Моргентал Коректор Л. Филь Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
