Крайовий профіль опалубного щита

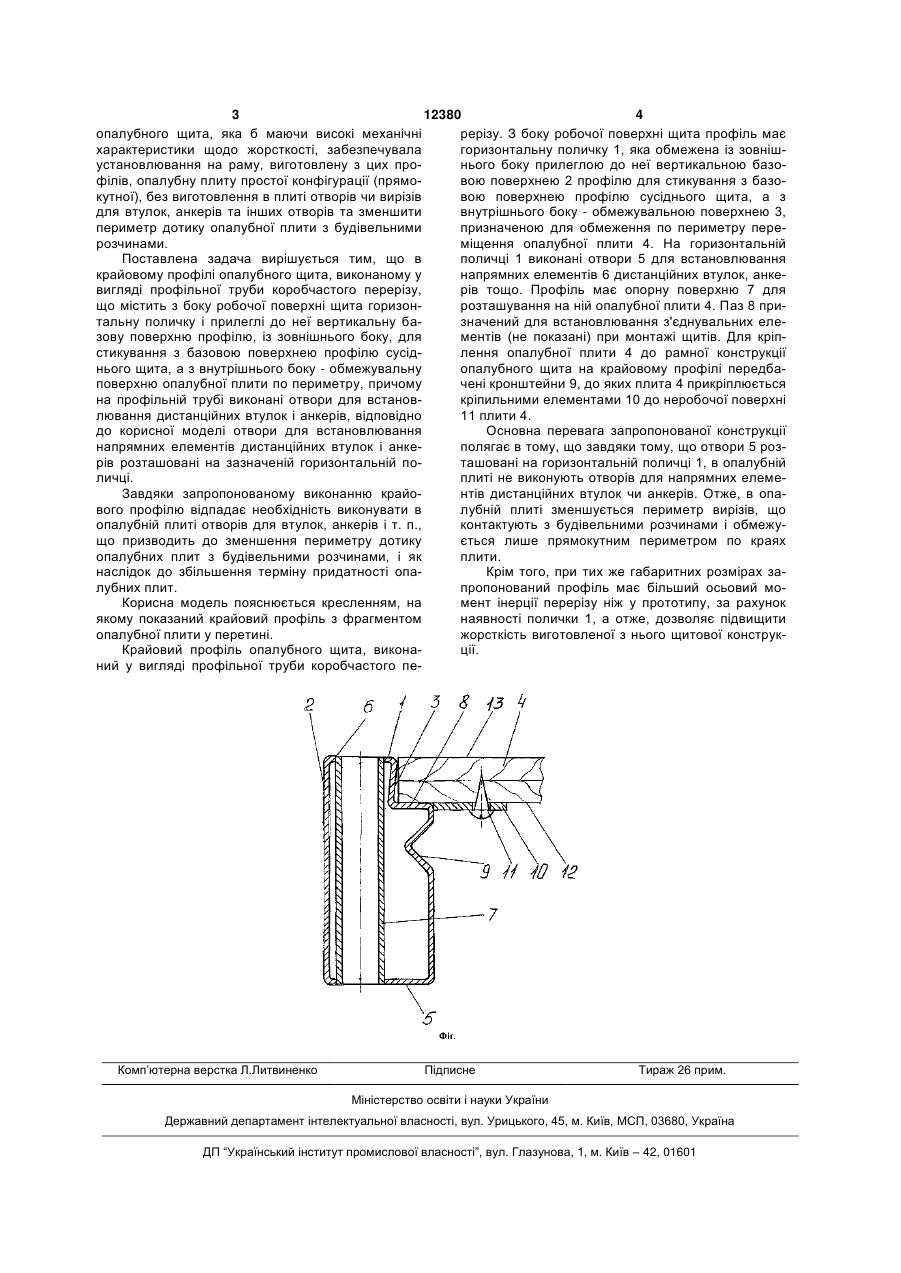

Крайовий профіль опалубного щита, який виконаний у вигляді профільної труби коробчастого перерізу, що містить з боку робочої поверхні щита 3 12380 4 опалубного щита, яка б маючи високі механічні рерізу. З боку робочої поверхні щита профіль має характеристики щодо жорсткості, забезпечувала горизонтальну поличку 1, яка обмежена із зовнішустановлювання на раму, виготовлену з цих пронього боку прилеглою до неї вертикальною базофілів, опалубну плиту простої конфігурації (прямовою поверхнею 2 профілю для стикування з базокутної), без виготовлення в плиті отворів чи вирізів вою поверхнею профілю сусіднього щита, а з для втулок, анкерів та інших отворів та зменшити внутрішнього боку - обмежувальною поверхнею 3, периметр дотику опалубної плити з будівельними призначеною для обмеження по периметру перерозчинами. міщення опалубної плити 4. На горизонтальній Поставлена задача вирішується тим, що в поличці 1 виконані отвори 5 для встановлювання крайовому профілі опалубного щита, виконаному у напрямних елементів 6 дистанційних втулок, анкевигляді профільної труби коробчастого перерізу, рів тощо. Профіль має опорну поверхню 7 для що містить з боку робочої поверхні щита горизонрозташування на ній опалубної плити 4. Паз 8 притальну поличку і прилеглі до неї вертикальну базначений для встановлювання з'єднувальних елезову поверхню профілю, із зовнішнього боку, для ментів (не показані) при монтажі щитів. Для кріпстикування з базовою поверхнею профілю сусідлення опалубної плити 4 до рамної конструкції нього щита, а з внутрішнього боку - обмежувальну опалубного щита на крайовому профілі передбаповерхню опалубної плити по периметру, причому чені кронштейни 9, до яких плита 4 прикріплюється на профільній трубі виконані отвори для встановкріпильними елементами 10 до неробочої поверхні лювання дистанційних втулок і анкерів, відповідно 11 плити 4. до корисної моделі отвори для встановлювання Основна перевага запропонованої конструкції напрямних елементів дистанційних втулок і анкеполягає в тому, що завдяки тому, що отвори 5 розрів розташовані на зазначеній горизонтальній поташовані на горизонтальній поличці 1, в опалубній личці. плиті не виконують отворів для напрямних елемеЗавдяки запропонованому виконанню крайонтів дистанційних втулок чи анкерів. Отже, в опавого профілю відпадає необхідність виконувати в лубній плиті зменшується периметр вирізів, що опалубній плиті отворів для втулок, анкерів і т. п., контактують з будівельними розчинами і обмежущо призводить до зменшення периметру дотику ється лише прямокутним периметром по краях опалубних плит з будівельними розчинами, і як плити. наслідок до збільшення терміну придатності опаКрім того, при тих же габаритних розмірах залубних плит. пропонований профіль має більший осьовий моКорисна модель пояснюється кресленням, на мент інерції перерізу ніж у прототипу, за рахунок якому показаний крайовий профіль з фрагментом наявності полички 1, а отже, дозволяє підвищити опалубної плити у перетині. жорсткість виготовленої з нього щитової конструкКрайовий профіль опалубного щита, виконації. ний у вигляді профільної труби коробчастого пе Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
