Обладнання для термоімпульсної обробки виробів

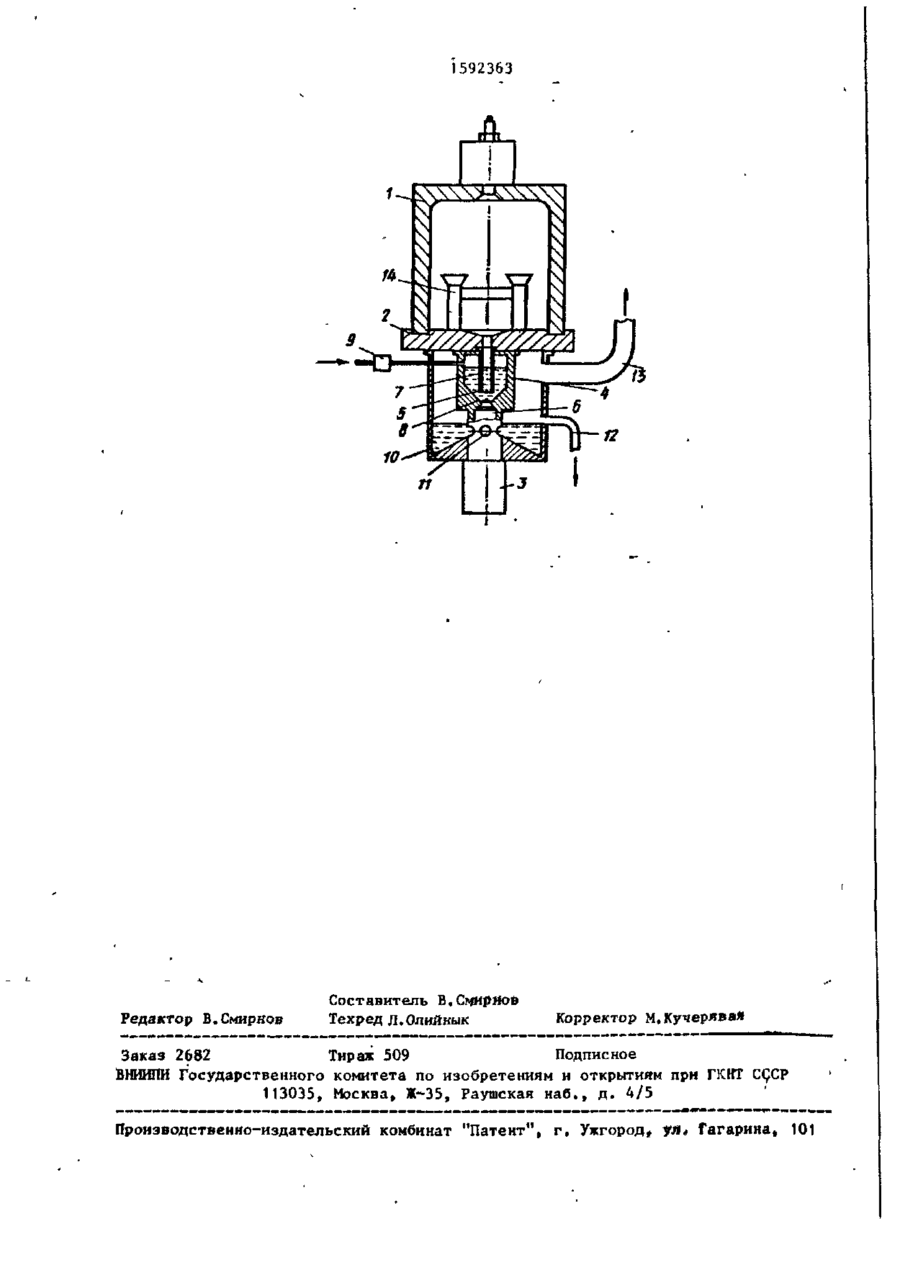

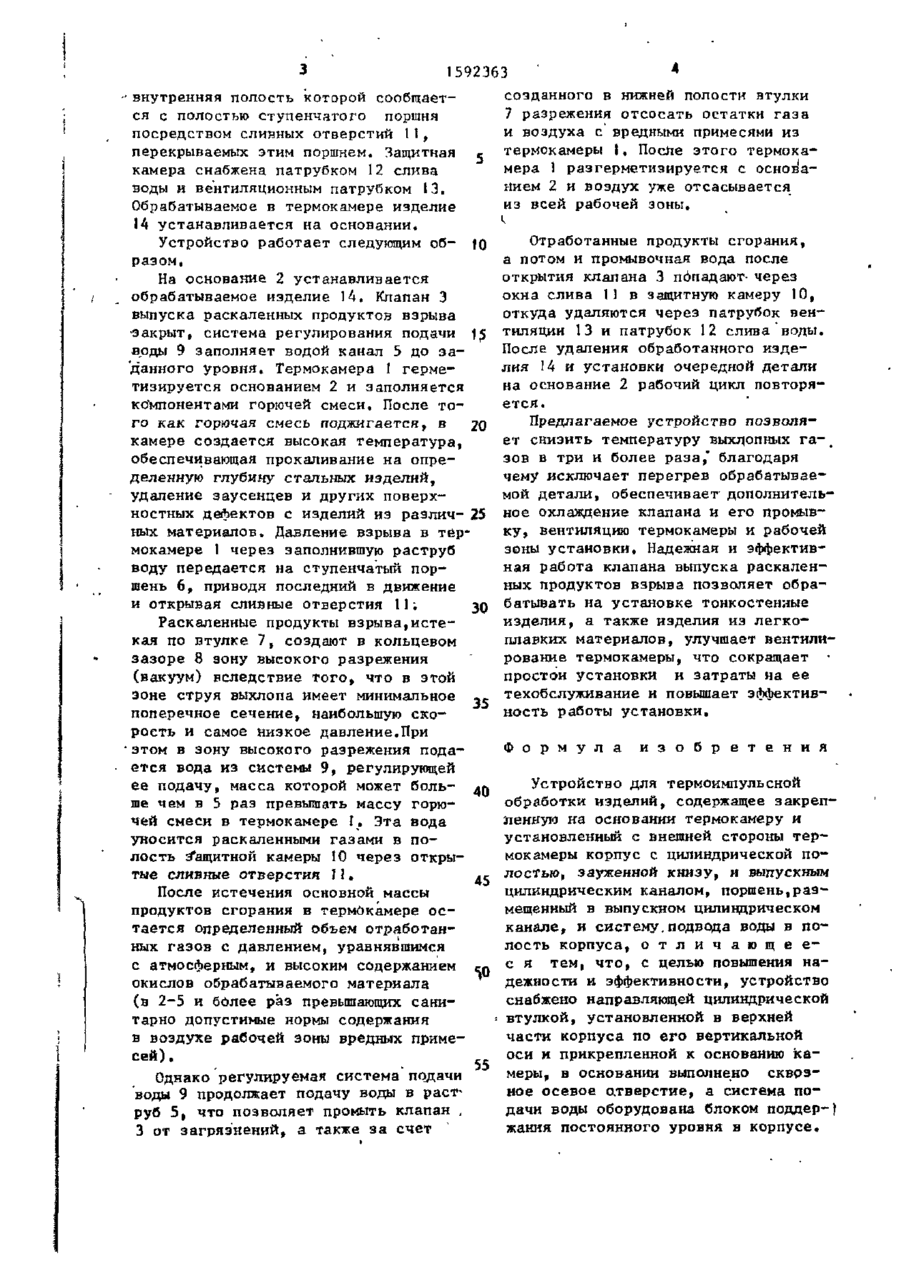

Изобретение относится к т е п л о - ' технике и может быть использовано при реализации процессов поверхностной закалки изделий из стали,удаления заусенцев и других поверхностных дефектов изделий в среде продуктов взрыва топливовоздушной смеси. Цель изобретения - повышение надежности и Эффективности работы устройства. Эффект обусловлен снижением темпера- 1 туры выхлопных г а з о в , дополнитель- ' ным охлаждением и промывкой клапана, вентиляцией термокамеры и рабочей зоны установки. Устройство содержит закрепленный с внешней стороны основания камеры корпус с вертикальным выпускным каналом в Аорме сопряженных сверху вниз цилиндрической широкой, конической и цилиндрической узкой частей, поршень, размещенный в нижнем цилиндре, систему подвода воды с блоком поддержания уровня на заданной величине. По оси канала у с тановлена цилиндрическая втулка,зак-" репленная на основании камеры с внешней стороны и сообщающая камеру с каналом в его конической части и рабочей поверхностью поршня, I и л . Изобретение относится к теплотехнике и может быть использовано при реализации процессов поверхностной закалки изделий из стали, удаления заусенцев и других поверхностных дефектов изделий в среде продуктов взрыва топливовоздушной смеси. Цель изобретения - повышение н а дежности и эффективности работы устройства снижением температуры выхлопных г а з о в , интенсивной промывкой клапана водой, дополнительной вентиляідиєй термокамеры. На чертеже показано устройство для термоимпульсной обработки и з д е лий, р а з р е з . Устройство содержит термокамеру 1, закрываемую основанием 2 и клапан выпуска раскаленных продуктов взрыва 3 . В корпусе 4 клапана выполнен к а нал 5 и расположен ступенчатый поршень 6. Внутри раструба размещена направляющая втулка 7, образующая со стенками канала кольцевой эазор 8. Втулка сообщает термокамеру с клапаном. Клапан снабжен системой 9,регулирующей подачу воды, подсоединенной к раструбу какала и поддерживающей в нем определенный уровень. Клапан выпуска раскаленных продуктов взрыва установлен в защитной камере 10, (21) 4453803/27-02 (22) 05.07.88 (46) 15.09.90. Бюл. Я 34 » (71) Мелитопольский моторный завод (72) С.Л.Крутиков и В.И.Пеньков (53) 621.787 (088.8) (56) Авторское свидетельство № 1092960, кл. С 21 D 1/02, 1984. Авторское свидетельство № 1438253, кл. С 21 D 1/82, 1988. ( 5 4 ) УСТРОЙСТВО ДЛЯ ТЕРМОИМПУЛЬСНОЙ ОБРАБОТКИ ИЗДЕЛИЙ I 1592363 • внутренняя полость которой сообщается с полостью ступенчатого поршня посредством сливных отверстий 1 If перекрываемых этим поршнем. Защитная с камера снабжена патрубком 12 слива воды и вентиляционным патрубком 13. Обрабатываемое в термокамере изделие 14 устанавливается на основании. Устройство работает следующим об- 10 разом. На основание 2 устанавливается обрабатываемое изделие 14. Клапан 3 выпуска раскаленных продуктов взрыва •закрыт, система регулирования подачи 1$ воды 9 заполняет водой канал 5 до заданного уровня. Термокамера 1 герметизируется основанием 2 и заполняется компонентами горючей смеси. После того как горючая смесь поджигается, в 20 камере создается высокая температура, обеспечивающая прокаливание на определенную глубину стальных изделий, удаление заусенцев и других поверхностных дефектов с изделий из различ- 25 ных материалов. Давление взрыва в термокамере 1 через заполнившую раструб воду передается на ступенчатый поршень 6, приводя последний в движение и открывая сливные отверстия 11; 30 Раскаленные продукты взрыва,истекая по втулке 7, создают в кольцевом зазоре 8 зону высокого разрежения (вакуум) вследствие того, что в этой зоне струя выхлопа имеет минимальное 35 поперечное сечение, наибольшую скорость и самое низкое давление.При 'этом в зону высокого разрежения подается вода из системы 9, регулирующей ее подачу, масса которой может больше чем в 5 раз превышать массу горю- 40 чей смеси в термокамере I, Эта вода уносится раскаленными газами в полость Защитной камеры 10 через открытые сливные отверстия I1. 45 После истечения основной массы продуктов сгорания в термокамере остается определенный объем отработанных газов с давлением, уравнявшимся с атмосферным, и высоким содержанием окислов обрабатываемого материала (в 2-5 и более раз превышающих санитарно допустимые нормы содержания в воздухе рабочей зоны вредных примесей). 55 Однако регулируемая система подачи воды 9 продолжает подачу воды в раструб 5, что позволяет промыть клапан , 3 от загрязнений, а также за счет созданного в нижней полости втулки 7 разрежения отсосать остатки газа и воздуха с вредными примесями из термокамеры 1, После этого термокамера 1 разгерметизируется с основанием 2 и воздух уже отсасывается из всей рабочей зоны, і, Отработанные продукты сгорания, а потом и промывочная вода после открытия клапана 3 попадают- через окна слива II в защитную камеру 10, откуда удаляются через патрубок вентиляции 13 и патрубок 12 слива воды. После удаления обработанного изделия 14 и установки очередной детали на основание 2 рабочий цикл повторяется. Предлагаемое устройство позволяет снизить температуру выхдопных га- t зов в три и более раза,* благодаря чему исключает перегрев обрабатываемой детали, обеспечивает дополнительное охлаждение клапана и его промывку, вентиляцию термокамеры и рабочей зоны установки. Надежная и эффективная работа клапана выпуска раскаленных продуктов взрыва позволяет обрабатывать на установке тонкостенные изделия, а также изделия из легкоплавких материалов, улучшает вентилирование термокамеры, что сокращает простои установки и затраты на ее техобслуживание и повышает эффективность работы установки. Фор мул а и з о б р е т е н и я Устройство для термоимпульсной обработки изделий, содержащее закрепленную на основании термокамеру и установленный с внешней стороны термокамеры корпус с цилиндрической полостью, зауженной книзу, и выпускным цилиндрическим каналом, поршень,размещенный в выпускном цилиндрическом канале, и систему,подвода воды в полость корпуса, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и эффективности, устройство снабжено направляющей цилиндрической втулкой, установленной в верхней части корпуса по его вертикальной оси и прикрепленной к основанию камеры, в основании выполнено скврзное осевое отверстие, а система подачи воды оборудована блоком поддер-} жания постоянного уровня в корпусе. 1592363 ч\\\\У-4Л\\\\ Редактор В.Смирнов Составитель Техред Л.Олийнык Корректор М,Кучерявая Заказ 2682 Тираж 509 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород» уя* Гагарина, 101
