Пристрій для контролю роботи технологічного об’єкту

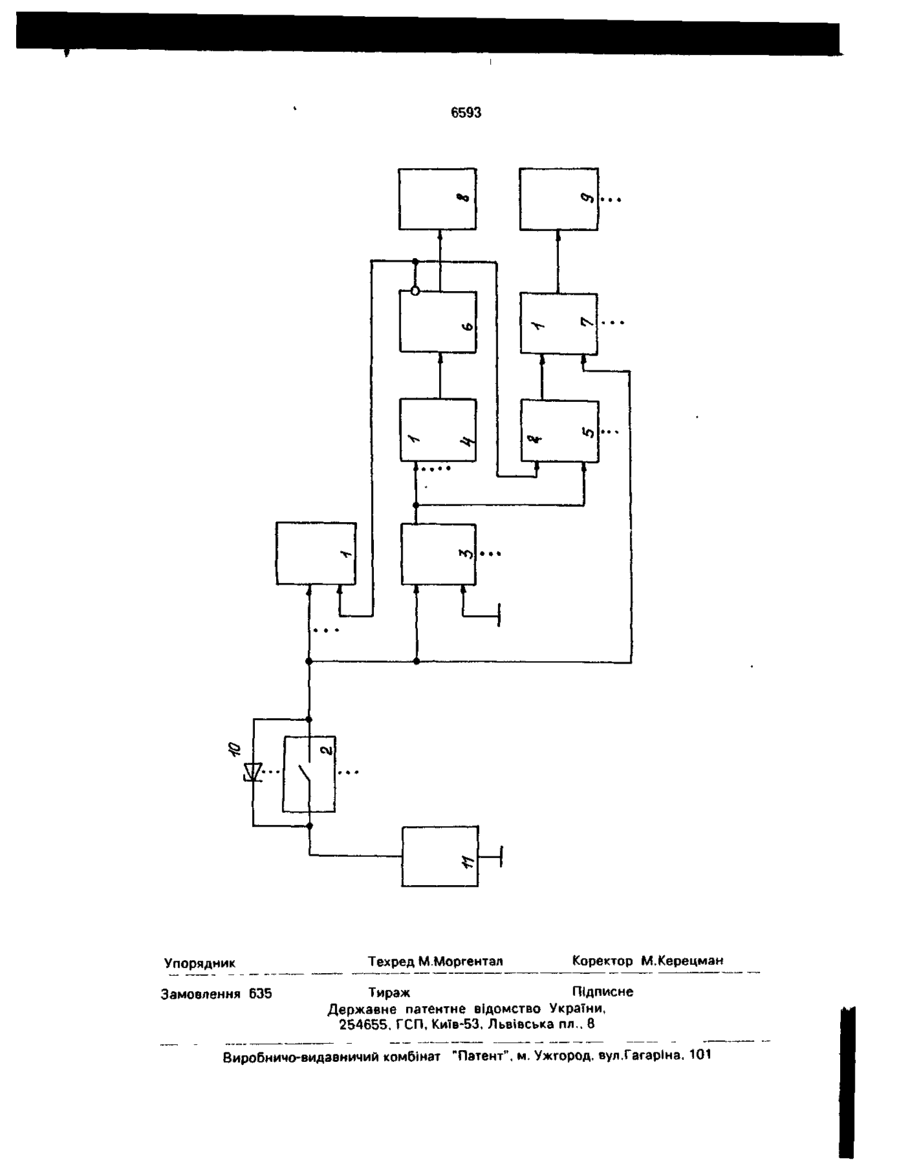

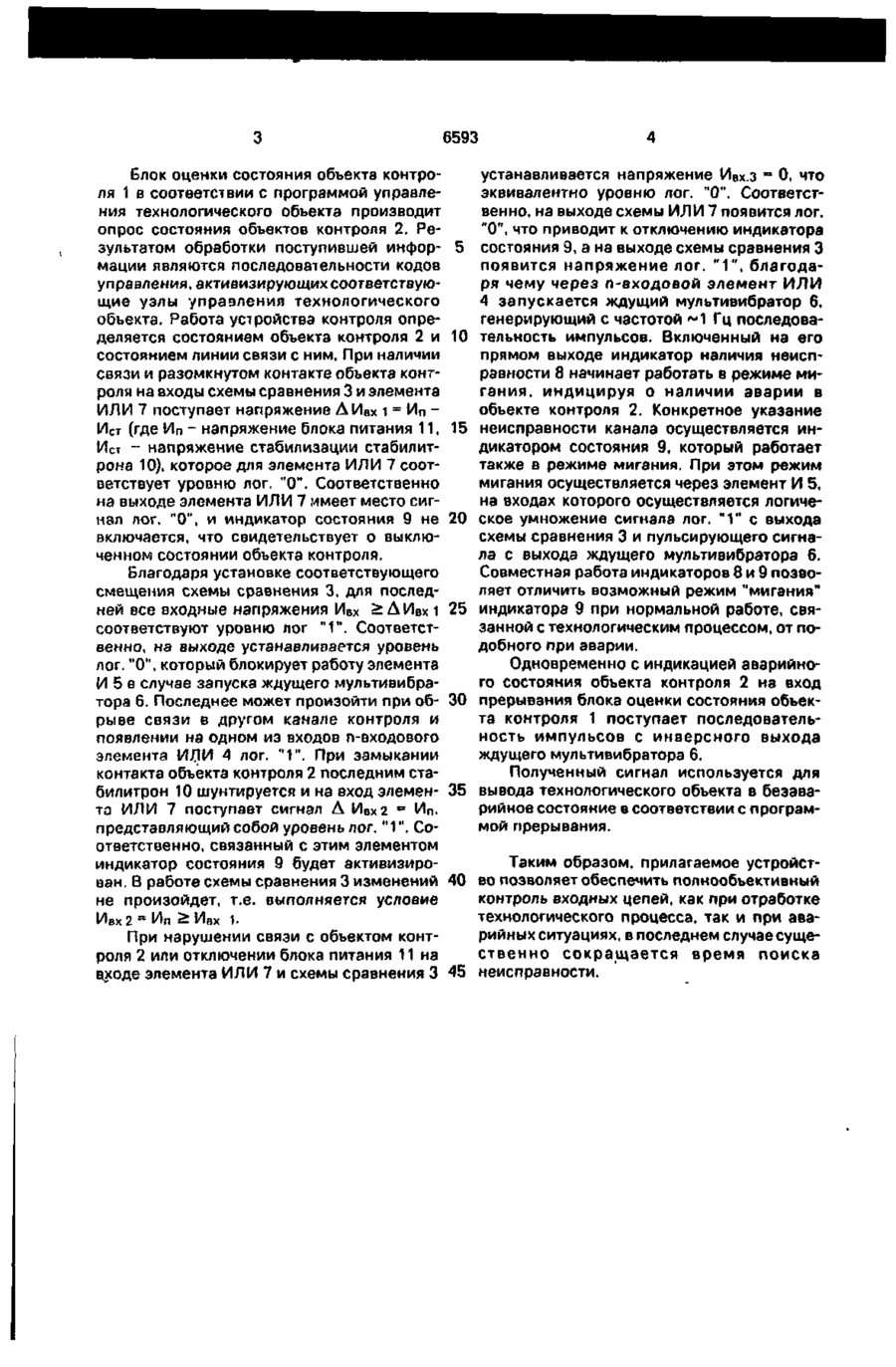

Устройство для контроля работы технологического объекта, содержащее блок оценки состояния объекта контроля, информационные входы которого являются входами устройства, предназначенными для подключения к выходу объекта контроля, о тл и ч а ю щ е е с я тем, что в устройство введены п схем сравнения, п элементов И, п элементов ИЛИ, п индикаторов состояния, п - входовой элемент ИЛИ, где п - число объектов контроля, ждущий мультивибратор, индикатор наличия неисправности, п стабилитронов и блок питания, выход которого соединен с катодами стабилитронов и является выходом устройства для подключения входов блоков объекте контроля, выходы которых соединены с а годами стабилитронов, первыми входами соответствующих элементов ИЛИ и информационными входами схем сравнения, входы установки которых подключены к общей шине устройства, выходы схем сравнения соединены с первыми входами соответствующих элементов Иtoс соответствующими входами п-входового элеме'нт£ ИЛІ/І1, выход которого соединен со входом запуска ждущего мультивибратора, прямой выход которого соединен со входом индикатора наличия неисправности, а инверсный выход - со входом прерывания блока оценки состояния объекта контроля и вторыми входами п элементов И, выходы которых соединены со вторыми входами соответствующих элементов ИЛИ, выходы которых соединены со входами соответствующих индикаторов состояний. Изобретение относится к автоматике и может быть использовано для обеспечения контроля работы технологических объектов типа машин химчистки, холодильных машин и других аналогичного класса. Цель изобретения - повышение быстродействия устройства и возможности диагностики неисправности На чертеже представлена функциональная схема устройства. Устройство (см. рис. 1) содержит блок оценки состояния объекта контроля 1, п объектов контроля 2, п схем сравнения 3, п-входовой элемент ИЛИ 4, п элементов И 5, ждущий мультивибратор 6, п элементов ИЛИ 7, индикатор наличия неисправности 8, п индикаторов состояния 9, п стабилитронов 10, блок питания 11. Устройство работает следующим образом. с > ел w 6593 Блок оценки состояния объекта контроля 1 в соответствии с программой управления технологического объекта производит опрос состояния объектов контроля 2. Результатом обработки поступившей инфор- 5 мации являются последовательности кодов управления, активизирующих соответствующие узлы управления технологического объекта. Работа устройства контроля определяется состоянием объекта контроля 2 и 10 состоянием линии связи с ним. При наличии связи и разомкнутом контакте объекта контроля на входы схемы сравнения 3 и элемента ИЛИ 7 поступает напряжение АИвх 1 = И п Ист [где И п - напряжение блока питания 11, 15 Ист - напряжение стабилизации стабилитрона 10), которое для элемента ИЛИ 7 соответствует уровню лог. "0". Соответственно на выходе элемента ИЛИ 7 ммеет место сигнал лог. "0", и индикатор состояния 9 не 20 включается, что свидетельствует о выключенном состоянии объекта контроля. Благодаря установке соответствующего смещения схемы сравнения 3, для последней все входные напряжения Ивх ^ АИВх 1 25 соответствуют уровню лог " 1 " . Соответственно, на выходе устанавливается уровень лог. "0", который блокирует работу элемента И 5 в случае запуска ждущего мультивибратора 6. Последнее может произойти при об- 30 рыве связи в другом канале контроля и появлении на одном из входов п-входового элемента И#И 4 лог. " 1 " . При замыкании контакта объекта контроля 2 последним стабилитрон 10 шунтируется и на вход элемен- 35 та ИЛИ 7 поступает сигнал А ИВх2 = И п . представляющий собой уровень лог. " 1 " . Соответственно, связанный с этим элементом индикатор состояния 9 будет активизирован. В работе схемы сравнения 3 изменений 40 не произойдет, т.е. выполняется условие Ивх2 = И п ^Иах 1. При нарушении связи с объектом контроля 2 или отключении блока питания 11 на входе элемента ИЛИ 7 и схемы сравнения 3 45 устанавливается напряжение Ивх.з = 0, что эквивалентно уровню лог. "0". Соответственно, на выходе схемы ИЛИ 7 появится лог. "0", что приводит к отключению индикатора состояния 9, а на выходе схемы сравнения 3 появится напряжение лог. " 1 " , благодаря чему через п-входовой элемент ИЛИ 4 запускается ждущий мультивибратор 6, генерирующий с частотой ~1 Гц последовательность импульсов. Включенный на его прямом выходе индикатор наличия неисправности 8 начинает работать в режиме мигания, индицируя о наличии аварии в объекте контроля 2. Конкретное указание неисправности канала осуществляется индикатором состояния 9, который работает также в режиме мигания. При этом режим мигания осуществляется через элемент И 5, на входах которого осуществляется логическое умножение сигнала лог. " 1 " с выхода схемы сравнения 3 и пульсирующего сигнала с выхода ждущего мультивибратора 6. Совместная работа индикаторов 8 и 9 позволяет отличить возможный режим "мигания" индикатора 9 при нормальной работе, связанной с технологическим процессом, от подобного при аварии. Одновременно с индикацией аварийного состояния объекта контроля 2 на вход прерывания блока оценки состояния объекта контроля 1 поступает последовательность импульсов с инверсного выхода ждущего мультивибратора 6. Полученный сигнал используется для вывода технологического объекта в безаварийное состояние в соответствии с программой прерывания. Таким образом, прилагаемое устройство позволяет обеспечить полнообъективный контроль входных цепей, как при отработке технологического процесса, так и при аварийных ситуациях, в последнем случае существенно сокращается время поиска неисправности. 6593 Упорядник Замовлення 635 Техред М.Моргентал Коректор М.Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
