Ротор асинхронної електричної машини з короткозамкнутою обмоткою

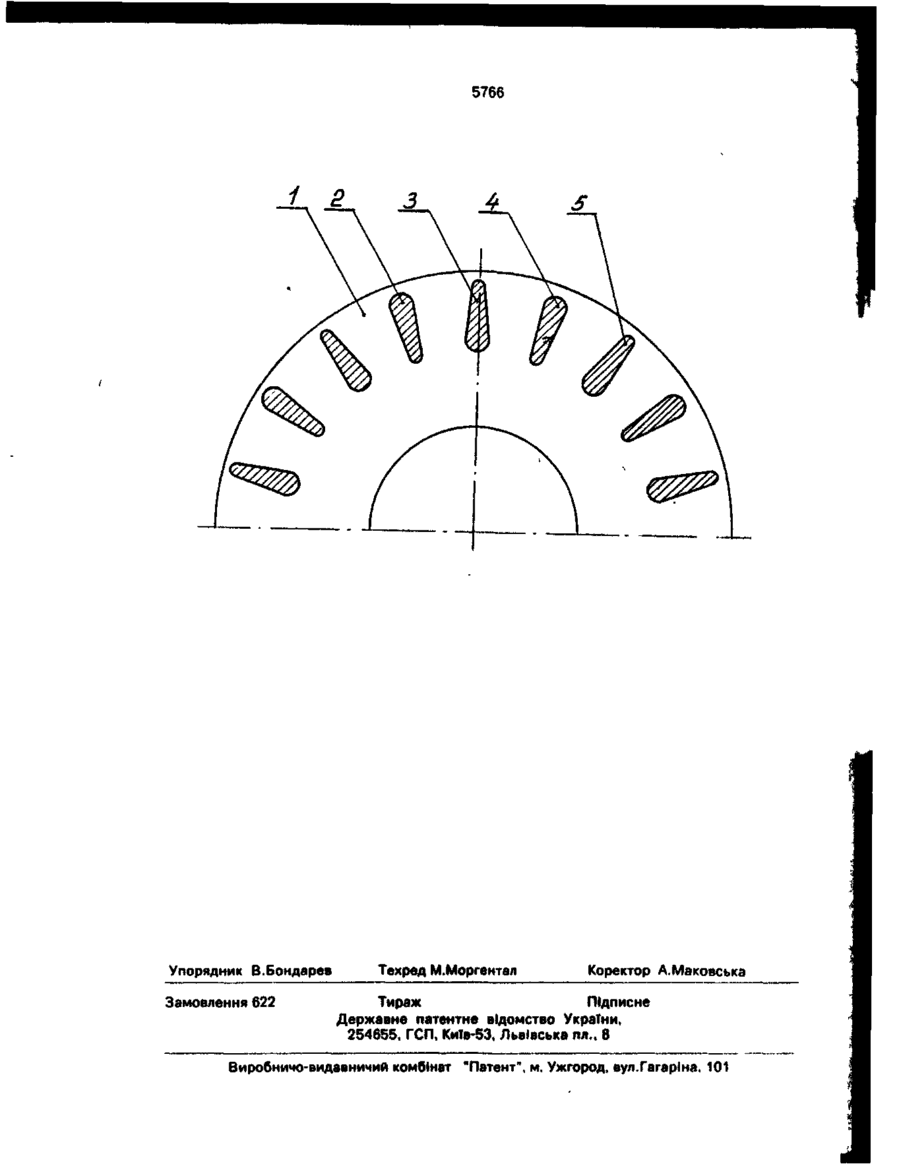

Ротор асинхронной электрической машины с короткозамкнутой обмоткой, содержащий шихтованный сердечник с грушевидными пазами одинакового поперечного сечения и формы, одни из которых обращены к внешней поверхности сердечника широкой стороной, а другие - узкой стороной, и короткозамкнутую обмотку, о тл и ч а ю щ и й с я тем, что указанные пазы расположены по периметру ротора симметрично с чередованием, по меньшей мере, через один паз. изготовлении и выполнена из дорогостоящего металла. Кроме этого гильза значительно увеличивает вес электродвигателя. Наиболее близким по технической сущности и достигаемому эффекту к изобретению является ротор асинхронного электродвигателя с короткозамкнутой обмоткой, содержащий шихтованный сердечник с грушевидными пазами, в которых размещены стержни и короткозамыкающие кольца, при этом пазы и стержни выполнены по длине сердечника из двух частей одинакового поперечного сечения и формы, причем пазы и стержни одной части обращены широкой стороной к внешней поверхности сердечника, а пазы и стержни другой части обращены к внешней поверхности сердечника узкой стороной [2]. С > О1 VI ON О 5766 4 Недостатком известного технического жит шихтованный сердечник 1 с грушевидрешения, принятого за прототип, является ными пазами 2 и 3 одинакового поперечного нетехнологичность конструкции ротора. сечения и формы, в которых расположены Этот недостаток обусловлен тем, что для стержни 4 и 5 короткозамкнутой обмотки. изготовления пластин ротора необходимо, 5 При этом пазы 2 и соответственно стержни как минимум, две разновидности штампов: 4 с широкой стороной, обращенной к внешодни с пазами.обращенными узкой стороней поверхности ротора, расположены отноной к внешней поверхности сердечника, а - сительно грушевидных стержней 5 с узкой другие с пазами, обращенными широкой стороной, обращенной к внешней поверхностороной к внешней поверхности сердечни- 10 сти, симметрично по периметру ротора чека. Кроме того во время шихтовки сердечнирез один или несколько стержней. Или в ка ротора нужно набирать и взвешивать два другом варианте пазы 3 и соответственно пакета листов, затем набирать их на литейстержни 5 с узкой стороной, обращенной к ную оправку,ориентируя пакет относительвнешней поверхности, расположены отноно другого. 15 сительной стержней 4 с широкой стороной, обращенной к внешней поверхности, симВ основу изобретения поставлена задаметрично по периметру ротора через один ча создать такой ротор асинхронной электили несколько стержней. рической машины с короткозамкнутой обмоткой, который обеспечивал бы более При пуске двигателя или при работе с высокий пусковой момент и уменьшенный 20 повышенным скольжением из-за эффекта пусковой ток, но при этом был технологичен вытеснения большая часть тока в стержнях и обеспечивал бы симметричное распредепроходит по верхней части. Поэтому часть ление магнитного потока в воздушном зазотока проходит по узкой стороне стержней, ре по длине ротора. обращенных к внешней поверхности, котоПоставленная задача решается тем, что 25 рая имеет большое активное сопротивлев роторе асинхронной электрической машиние. Таким образом достигается повышение ны с короткозамкнутой обмоткой, содержасопротивления стержней обмотки ротора щем шихтованный сердечник с при пуске, что приводит к увеличению пусгрушевидными пазами одинакового попекового момента и уменьшению пускового торечного сечения и формы, одни из которых 30 ка. Меняя соотношение стержней, можно обращены к внешней поверхности сердечполучить требуемую пусковую характериника широкой стороной, а другие - узкой стику электродвигателя. При номинальном стороной, и короткозамкнутую обмотку, сорежиме сопротивление постоянно по их длигласно изобретению, указанные пазы распоне и параметры электродвигателя такие же, ложены по периметру ротора симметрично с 35 как и у электродвигателя с одинаковыми чередованием, по меньшей мере, через один стержнями во всем роторе. паз. Использование изобретения в сравнеИспользование указанной совокупнонии с известными техническими решениями сти существенных признаков позволяет изготавливать ротор из одного вида листов 40 позволяет улучшить технологичность изготовления ротора путем применения меньротора и получить симметричное распредешего количества разновидностей штампов ление магнитного потока в воздушном зазодля вырубки листов ротора и упрощения ре по длине ротора. шихтовки сердечника ротора, а также позвоСущность изобретения поясняется чертежом, на котором изображена часть ротора 45 ляет улучшить характеристику электродвигателя за счет симметричного поперечный разрез. распределения магнитного потока в воздушРотор асинхронной электрической маном зазоре по длине ротора. шины с короткозамкнутой обмоткой содер 5766 Упорядник В.Бондарев Замовлення 622 Техред М.Моргентал Коректор А.Маковська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна. 101
