Теплообмінник

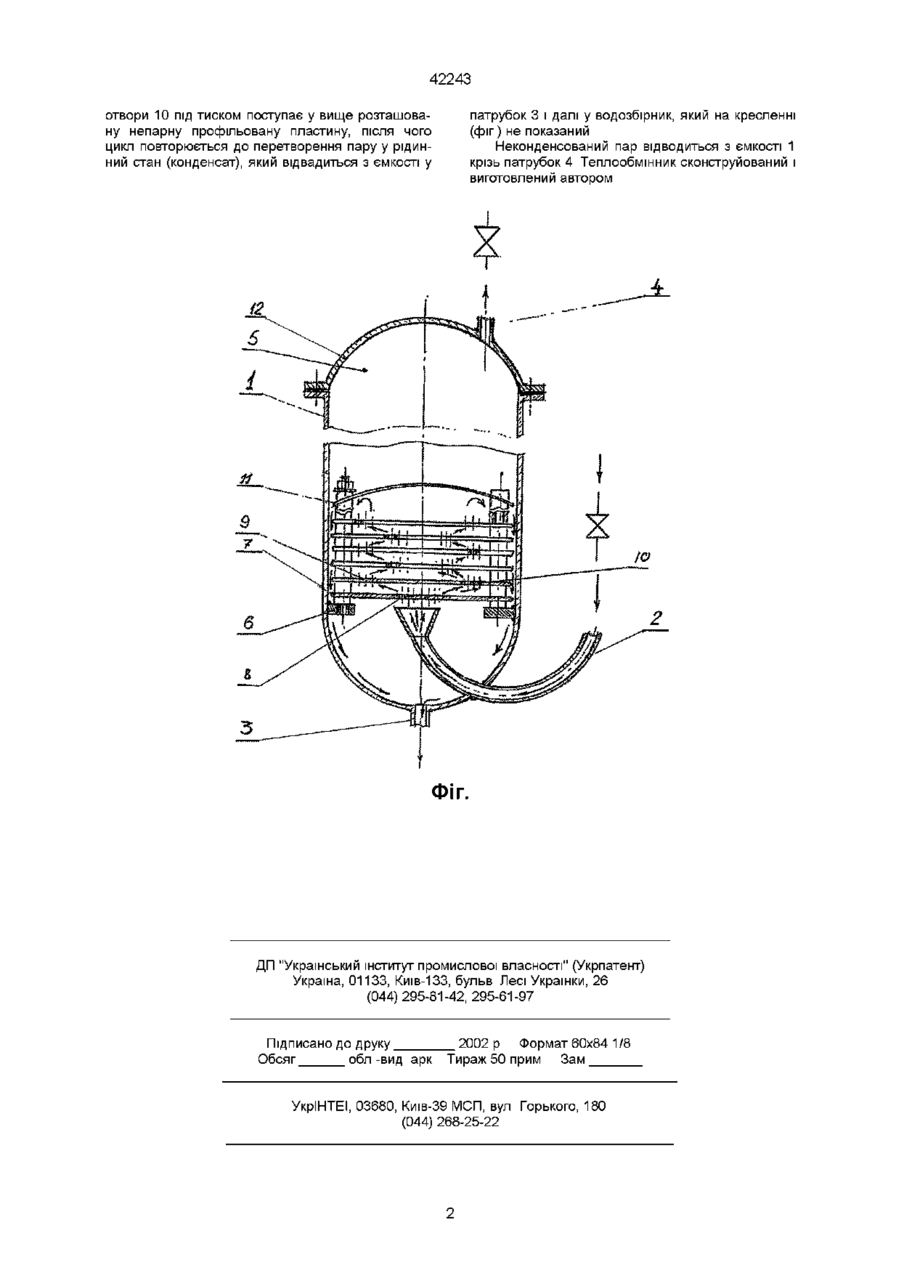

Теплообмінник, який складається з ємкості з патрубками для подачі і відведення робочого се редовища, і розташований всередині ємкості розподільний колектор з отворами, який відрізняється тим, що розподільний колектор виконаний у вигляді блока встановлених одна понад другою профільованих пластин, причому отвори у колекторі утворені у центральній частині непарних профільованих пластин, а в парних профільованих пластинах виконані по їх периферії Винахід відноситься до теплообмінних апаратів і може бути використаний у тепловій енергетиці для охолодження пару або рідинних середовищ Відомий теплообмінник, який має корпус з патрубками подачі та відводу робочого середовища і встановлений всередині корпусу теплообмінний блок з щілиною і каналами для проходження повітря і підводу рідкого теплоносія Теплообмінний блок виконаний у вигляді пучка труб, зазори між котрими утворюють щілину для проходу повітря, а труби розміщені поперечно відносно потоку повітря (див а с СРСР 1437666, F28C3 08 1987p) Відомий теплообмінник має складну конструкцію і велику вагу Найбільш близьким аналогом по технічній суті та досягаемому результату є теплообмінний апарат для охолодження пару, котрий складається з ємкості з патрубками для подачі і відведення робочого середовища, у порожнині якої розташована трубна система, яка утворює верхню та нижню камери У нижній камері під трубною системою розміщений розподільний колектор, який виконаний у вигляді вертикально встановленого раструбу з опуклою кришкою з отворами, які розташовані коаксіальними рядами і козирками, які закріплені над рядами отворів при цьому козирки суміжних рядів встановлені з перекриттям (див а с СРСР, 1681162, F28B1 021989р) Недоліком прототипу, як і аналогу, є складність конструкції та значна вага, що спричиняється наявністю в ємкості трубної системи, а також конструктивним виконанням розподільчого колектору Задачею винаходу є створення теплообмінника більш простішої конструкції і більш легшого по вагових характеристиках Поставлена задача досягається тим, що у винаході, який складається з ємкості з патрубками для подачі і відведення робочого середовища і розташований всередині ємкості розподільний колектор з отворами, розподільний колектор з отворами виконаний у вигляді блоку встановлених одна над, другою профільованих пластин, причому отвори у колекторі утворені у центральній частині непарних профільованих пластин, а у парних профільованих пластинах виконані по їхній периферії Сполучення відомих та нових ознак, які мають місце у об'ємі домагань формули винаходу дозволяв одержати новий раніше невідомий технічний результат, який забезпечує простоту конструкції та незначну вагу теплообмінника, що підвищує його ресурс використання Винахід пояснюється описом і кресленням, де зображений загальний вигляд теплообмінника (поперечний розріз) Теплообмінник складається з ємкості 1 з патрубком 2 для подачі робочого середовища (пару), патрубка 3 для відведення конденсату і патрубка 4 для відведення газів, що неконденсуються У порожнині 5, ємкості 1 на кронштейнах 6 закріплений розподільчий колектор, який являє собою блок встановлених одна над другою непарних профільованих пластин 7 з отворами 3, розташованих у їх центральних частинах, і парних профільованих пластин 9 з отворами 10, розміщених по периферії Над пластинами 7 і 9 закріплений ежектор II Позицією 12 означена кришка ємкості Робоче середовище (пар) крізь патрубок 2 попадає під нижню непарну профільовану пластину 7 і проходить крізь отвори 8 у центральний частині цієї пластини, після чого розподіляється на декілька потоків і попадає під парну пластину 9 з отворами 10, які знаходяться на периферії Пар через СО 42243 отвори 10 під тиском поступає у вище розташовану непарну профільовану пластину, після чого цикл повторюється до перетворення пару у рідинний стан (конденсат), який відвадиться з ємкості у патрубок 3 і далі у водозбірник, який на кресленні (фіг) не показаний Неконденсований пар відводиться з ємкості 1 крізь патрубок 4 Теплообмінник сконструйований і виготовлений автором ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку _ 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
