Вузол кріплення робочих лопаток ротора осьової турбомашини та спосіб його складання
Номер патенту: 66385
Опубліковано: 17.05.2004
Автори: Лисенко Валентин Микитович, Зубрицька Інна Аркадіївна, Спіцин Володимир Євгенійович
Формула / Реферат

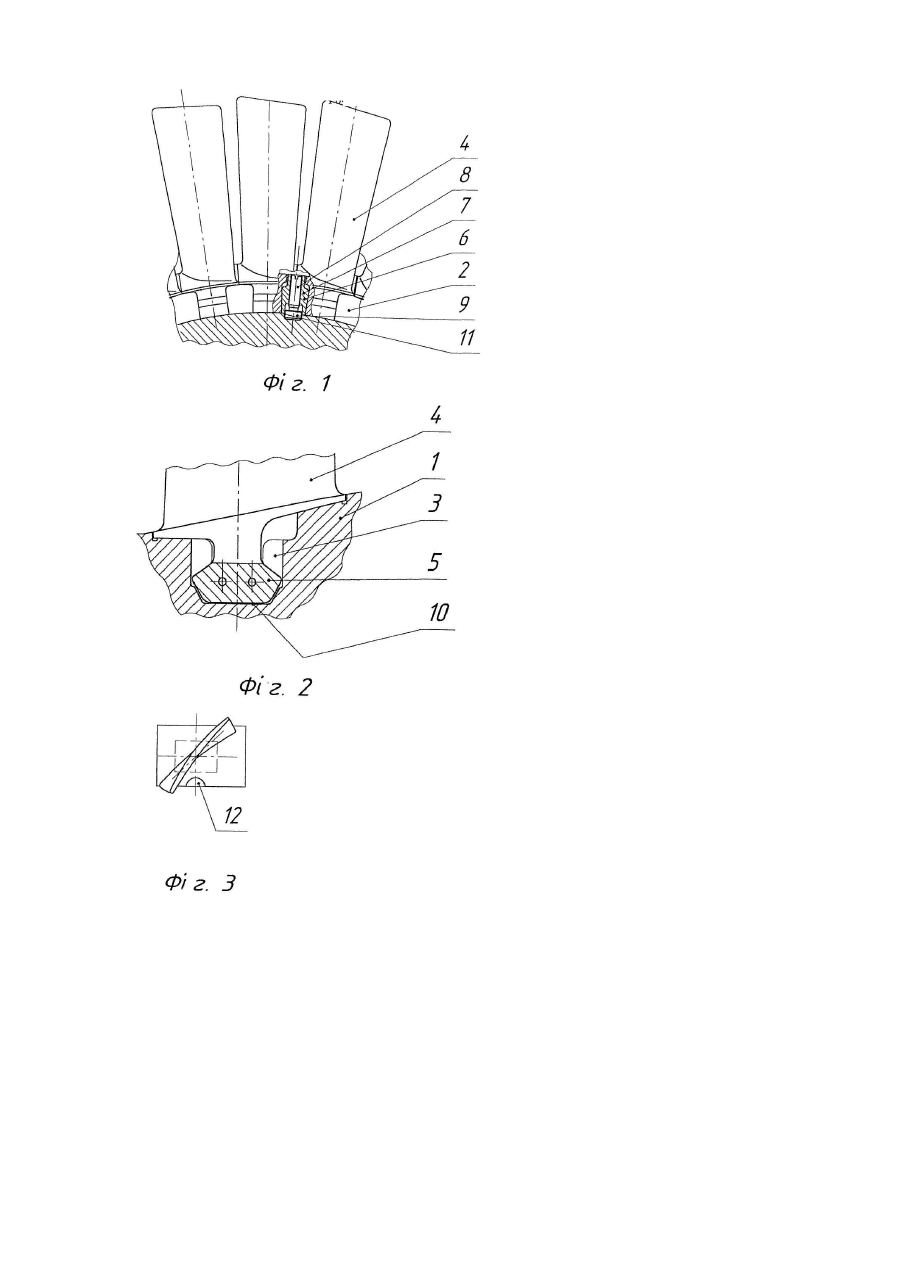

1. Вузол кріплення робочих лопаток ротора осьової турбомашини, який містить поперечну кільцеву канавку з завантажувальним отвором, профіль якої повторює профіль хвостовиків робочих лопаток, проміжні стопорні елементи такого ж профілю з різьбовими штифтами, що установлені між парою хвостовиків робочих лопаток з можливістю постановки різьбового штифта зі сторони проточної частини, виїмки на полицях лопаток, що контактують із стопорними елементами, який відрізняється тим, що лопатний пояс розділений на ряд рівномірно розташованих по колу секторів, в канали між якими установлені проміжні стопорні елементи, осі яких збігаються з осями лунок, виконаних в основі поперечної кільцевої канавки, при цьому проміжні стопорні елементи виконані у вигляді вставок, по осі яких установлені різьбові штифти з платформами, що мають можливість зайняти положення впотай в пазах вставок, при цьому діаметри платформ дорівнюють діаметрам лунок в основі кільцевої канавки, крім того, ширина полиці останньої робочої лопатки кожного сектора, що контактує із стопорним елементом, виконана з припуском +1мм.

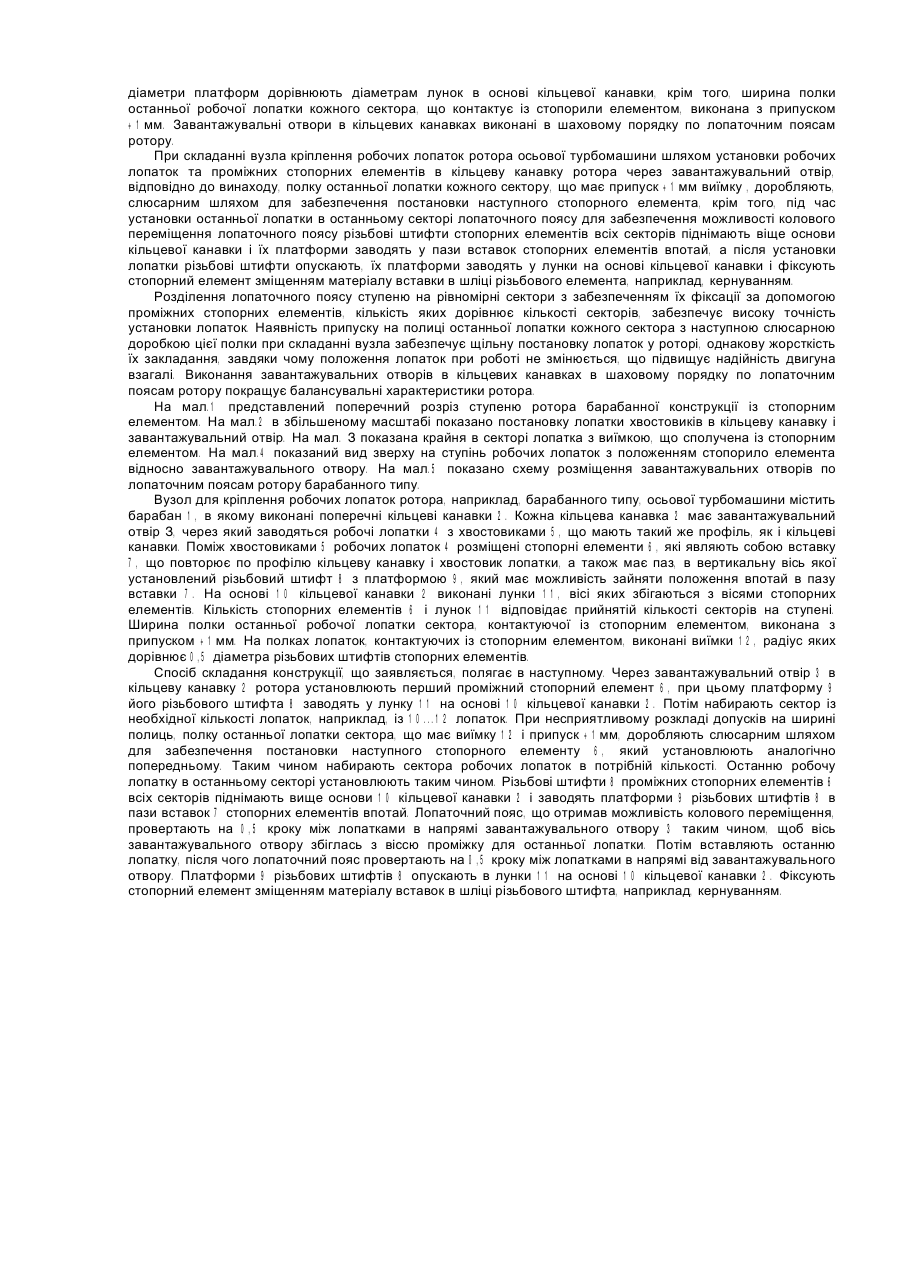

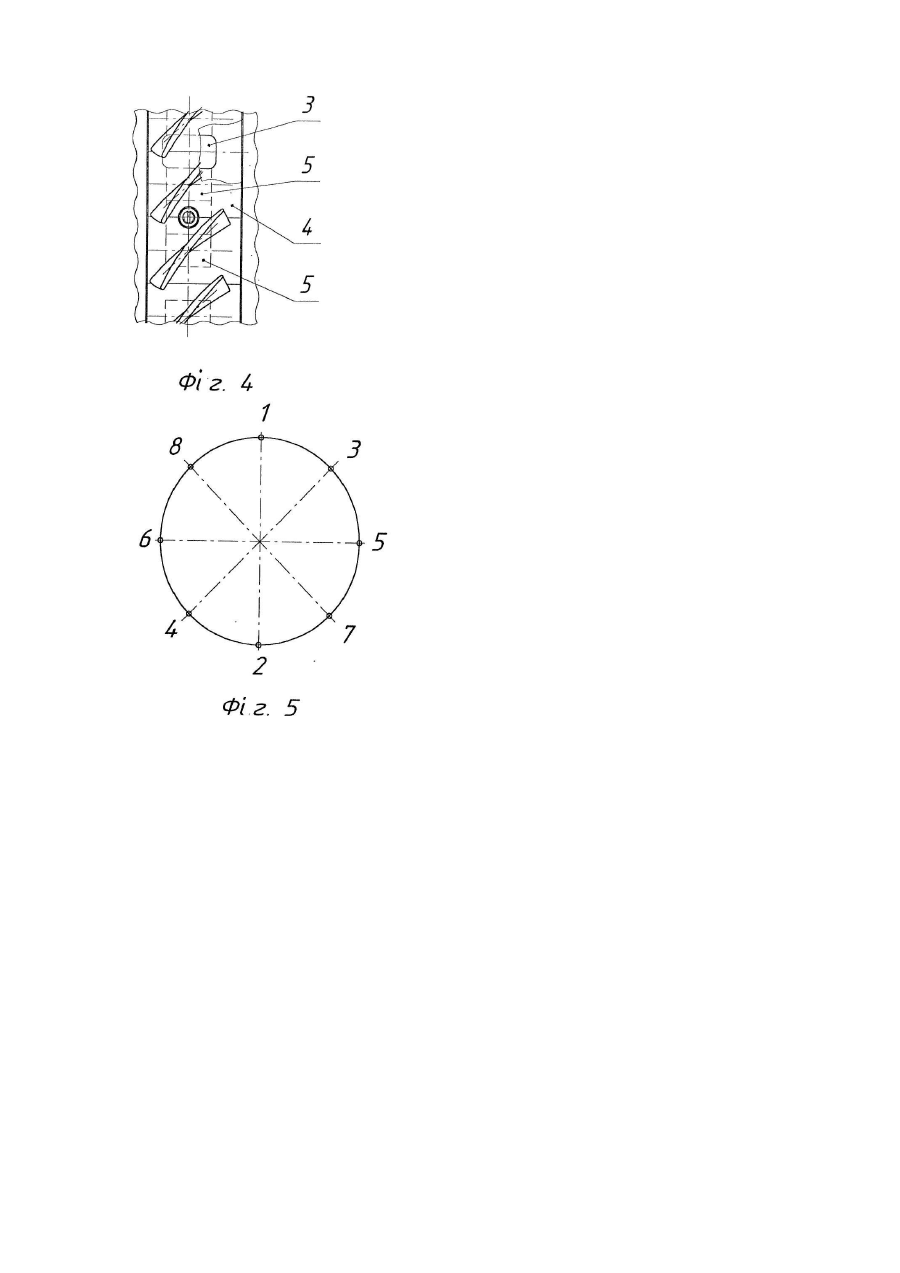

2. Вузол за п. 1, який відрізняється тим, що завантажувальні отвори в кільцевих канавках виконані в шаховому порядку по лопатних поясах ротора.
3. Спосіб складання вузла кріплення робочих лопаток ротора осьової турбомашини шляхом установки робочих лопаток та проміжних стопорних елементів в кільцеву канавку ротора через завантажувальний отвір, який відрізняється тим, що полицю останньої лопатки кожного сектора, що має припуск +1мм і виїмку, доробляють слюсарним шляхом для забезпечення постановки наступного стопорного елемента, крім того, під час установки останньої лопатки в останньому секторі лопатного пояса для забезпечення можливості колового переміщення лопатного пояса різьбові штифти стопорних елементів всіх секторів піднімають вище основи кільцевої канавки і їх платформи заводять у пази вставок стопорних елементів впотай, а після установки лопатки різьбові штифти опускають, їх платформи заводять у лунки на основі кільцевої канавки і фіксують стопорний елемент зміщенням матеріалу вставки в шліци різьбового елемента, наприклад кернуванням.
Додаткова інформація
Назва патенту англійськоюFixation node of the working blades of the axial turbo-machine rotor and method for assembling it
Автори англійськоюSpitsyn Volodymyr Yevheniiovych, Lysenko Valentyn Mykytovych, Zubrytska Inna Arkadiivna
Назва патенту російськоюУзел крепления рабочих лопаток ротора осевой турбомашины и способ его сборки
Автори російськоюСпицын Владимир Евгеньевич, Спицин Владимир Евгениевич, Лысенко Валентин Никитович, Зубрицкая Инна Аркадиевна
МПК / Мітки
МПК: F01D 5/00
Мітки: складання, вузол, кріплення, лопаток, осьової, робочих, ротора, спосіб, турбомашині
