Пристрій перетворення енергії гідравлічного потоку в механічну енергію

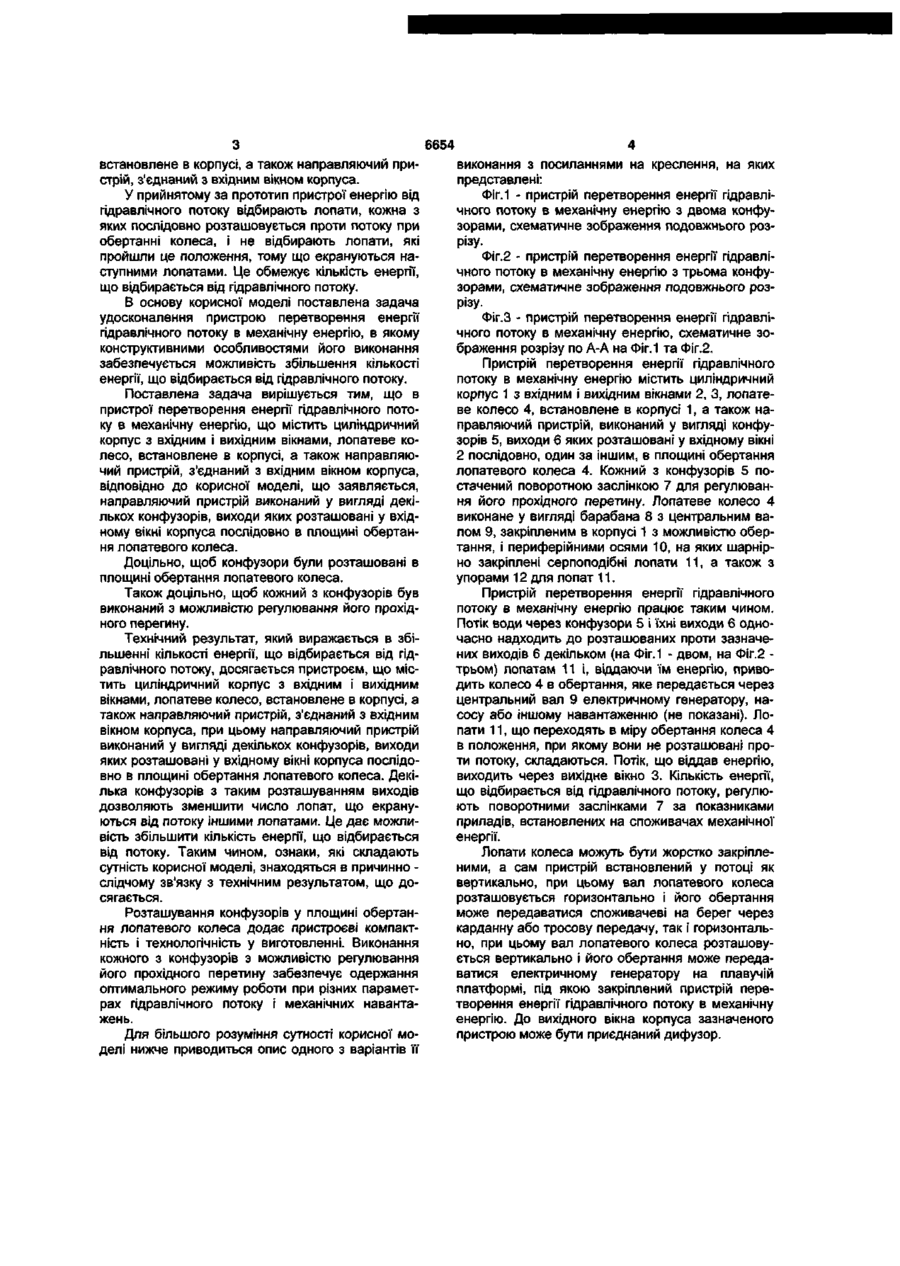

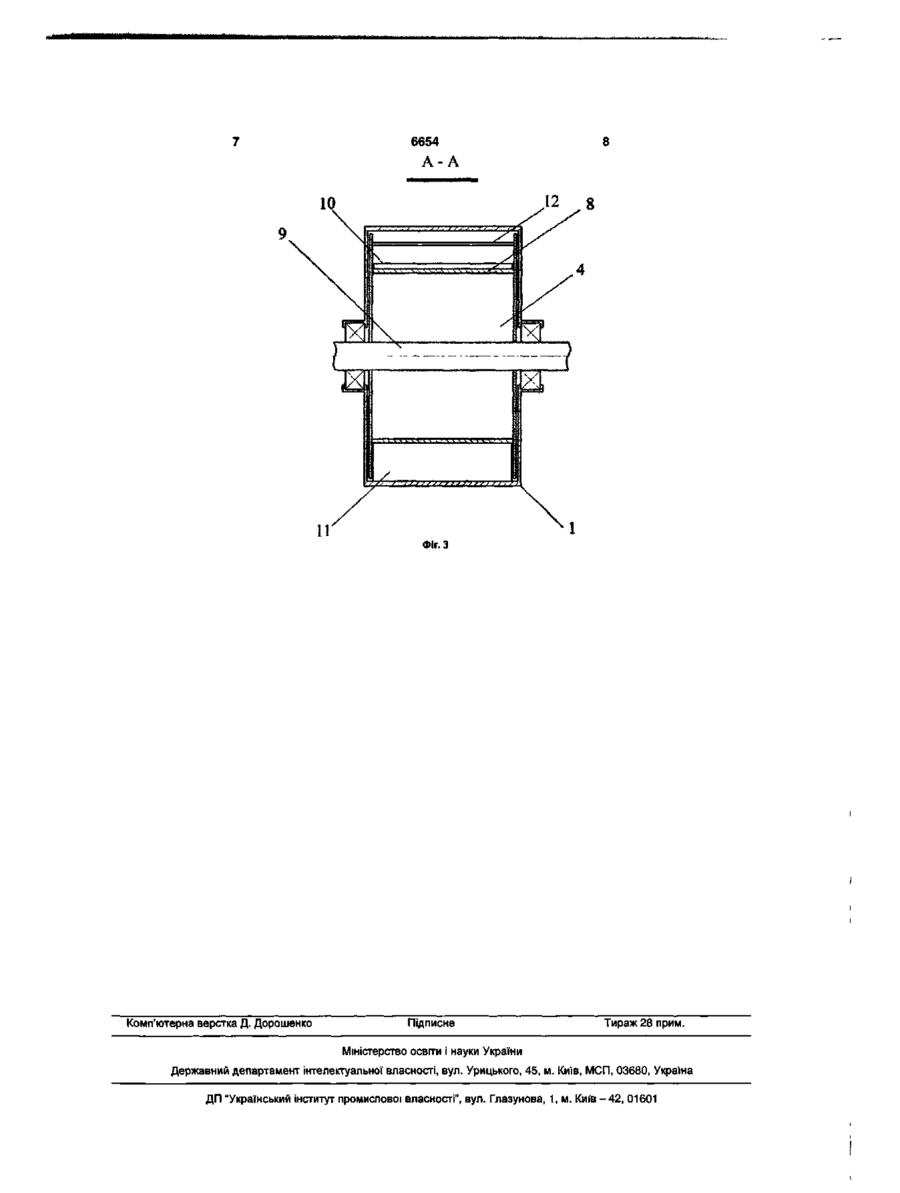

1. Пристрій перетворення енергії гідравлічного потоку в механічну енергію, що містить циліндричний корпус з вхідним і вихідним вікнами, лопатеве колесо, встановлене в корпусі, а також направляючий пристрій, з'єднаний з вхідним вікном корпуса, який відрізняється тим, що направляючий пристрій виконаний у вигляді декількох конфузорів, виходи яких розташовані у вхідному вікні корпуса послідовно в площині обертання колеса. 2. Пристрій за п. 1, який відрізняється тим, що конфузори розташовані в площині обертання лопатевого колеса. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що кожен з конфузорів виконаний з можливістю регулювання його прохідного перерізу. Корисна модель відноситься до гідроенергетики, більш конкретно до гідравлічних машин з використанням потоку рідини. Відомий пристрій перетворення енергії гідравлічного потоку в механічну енергію [патент Великобританії №2190144, МКВ F03B7/00, пріоритет від 03.05.86], що містить корпус з вхідним і вихідним вікнами, лопатеве колесо, встановлене в корпусі, а також направляючий пристрій, з'єднаний з вхідним вікном корпуса. Корпус виконаний чотирикутним з відкритими торцями, що виконують функцію вхідного і вихідного вікон, з бічними і нижніми стінками з бетону і верхньою з металу. Колесо виконане у вигляді барабана з валом. Навколо барабана шарнірно закріплені лопати. Вал колеса закріплений в бічних стінках корпуса з можливістю обертання і через конічну передачу зв'язаний з електрогенератором або насосом. Направляючий пристрій виконаний у вигляді камери, звуженої в напряму нижньої частини колеса, для чого до верхньої стінки корпуса прикріплена відхильна пластина. При роботі пристрою потік води входить у відкритий торець корпуса, розташований перед лопатевим колесом і направляється відхильною пластиною до лопат нижньої частини колеса, що викликає обертання останнього, яке передається через його вал і конічну передачу електричному генератору або насосу. Потік, що віддав енергію, виходить через відкритий торець корпуса, розташований за лопатевим колесом. Загальними ознаками аналога і технічного рішення, що заявляється, є корпус з вхідним і вихідним вікнами, лопатеве колесо, встановлене в корпусі, а також направляючий пристрій, з'єднаний з вхідним вікном корпуса. У прийнятому за аналог пристрої енергію від гідравлічного потоку відбирають лопати, кожна з яких послідовно розташовується проти потоку при обертанні колеса, і не відбирають енергію лопати, що пройшли це положення, тому що екрануються наступними лопатами. Це обмежує кількість енергії, що відбирається від гідравлічного потоку. Відомий, прийнятий за прототип, пристрій перетворення енергії гідравлічного потоку в механічну енергію [авторське свідоцтво СРСР №1832160, МКВ5 F03B17/06, пріоритет від 11.05.90], що містить циліндричний корпус з вхідним і вихідним вікнами, лопатеве колесо, встановлене в корпусі, а також направляючий пристрій, з'єднаний з вхідним вікном корпуса. Колесо виконане у вигляді "білячої клітки" з центральним валом і з насадженими на її периферійні осі серпоподібними лопатами з перфораціями. Направляючий пристрій виконаний у вигляді патрубка, звуженого до вхідного вікна корпуса, виконаного у вигляді кожуха з вихідним патрубком, що відходить від вихідного вікна кожуха. При роботі пристрою потік води через направляючий пристрій надходить до розташованих проти нього лопатам і, розкриваючи їх, приводить колесо в обертання, яке передається через центральний вал електричному генератору. Лопати, що переходять у міру обертання колеса в положення, при якому вони не розташовані проти потоку, складаються. Потік, що віддав енергію, виходить через вихідне вікно і вихідний патрубок. Загальними ознаками прототипу і технічного рішення, що заявляється, є циліндричний корпус з вхідним і вихідним вікнами, лопатеве колесо, ю (О
