Ендопротез вертлюгової западини

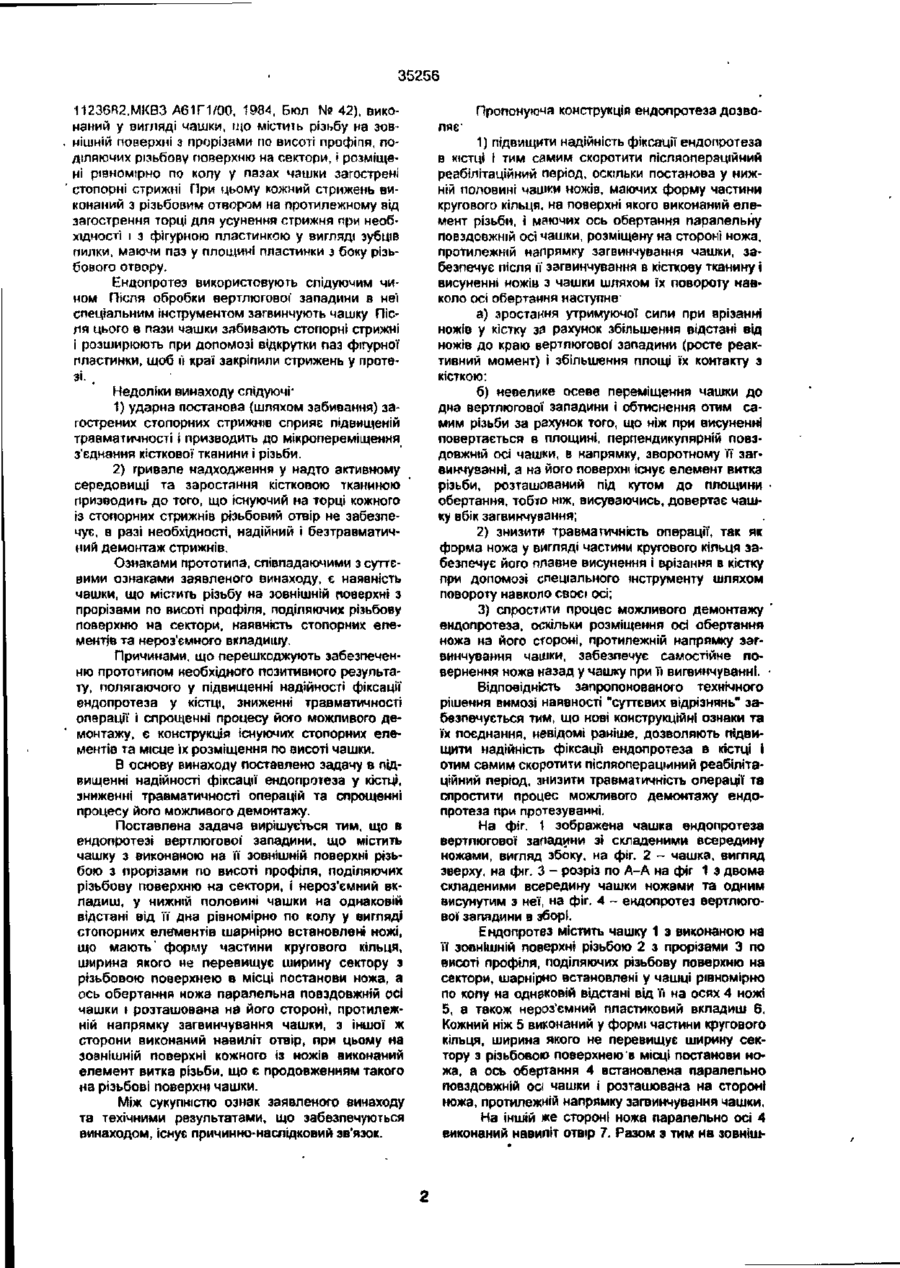

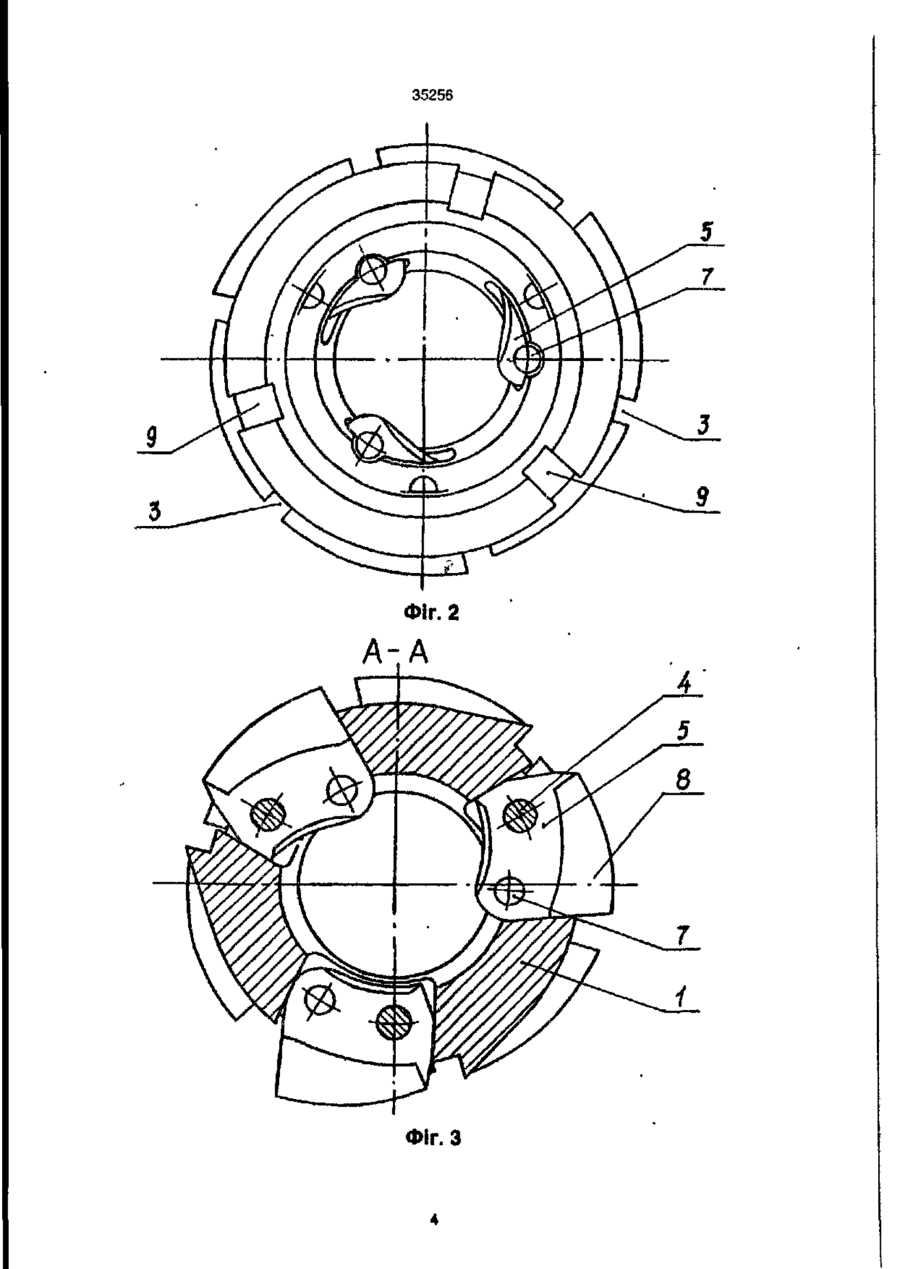

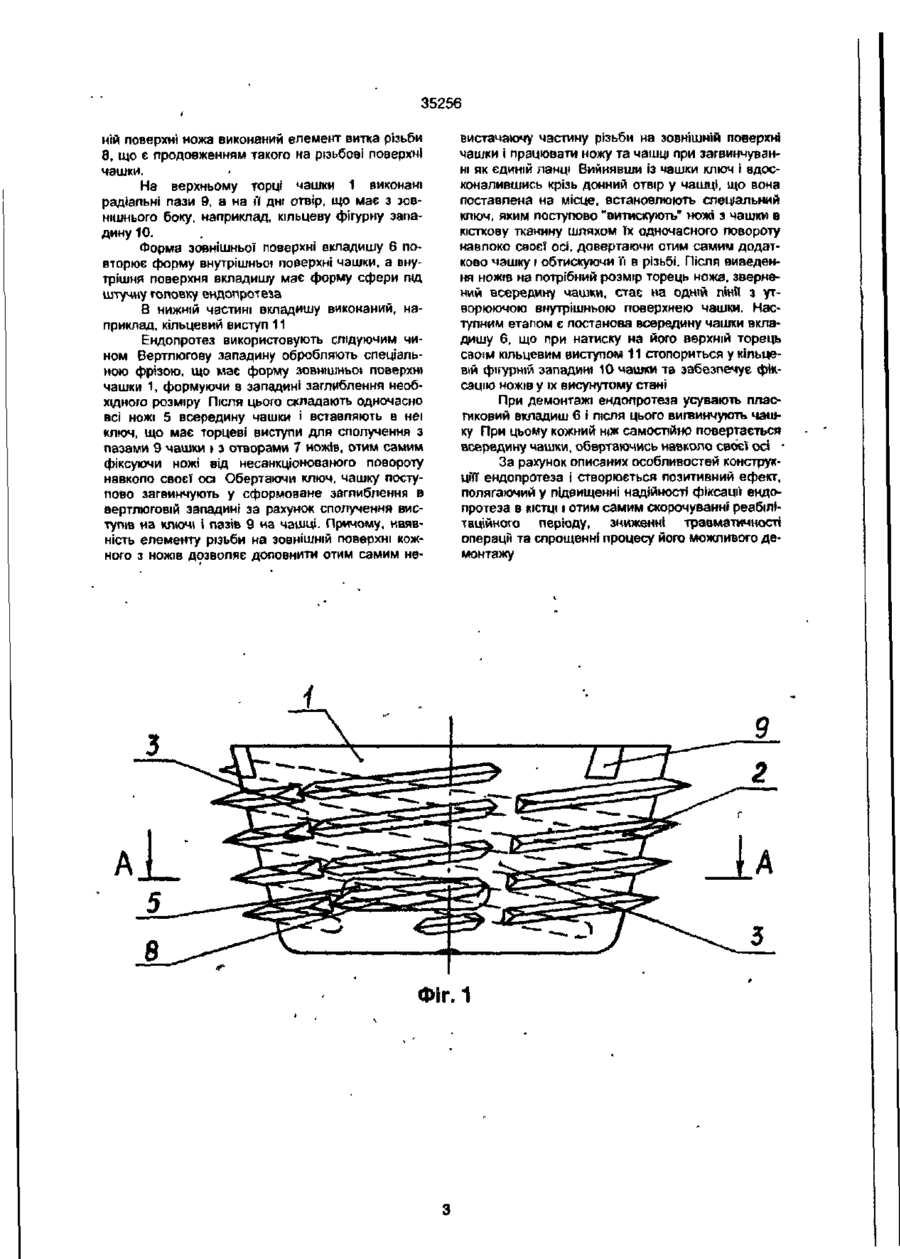

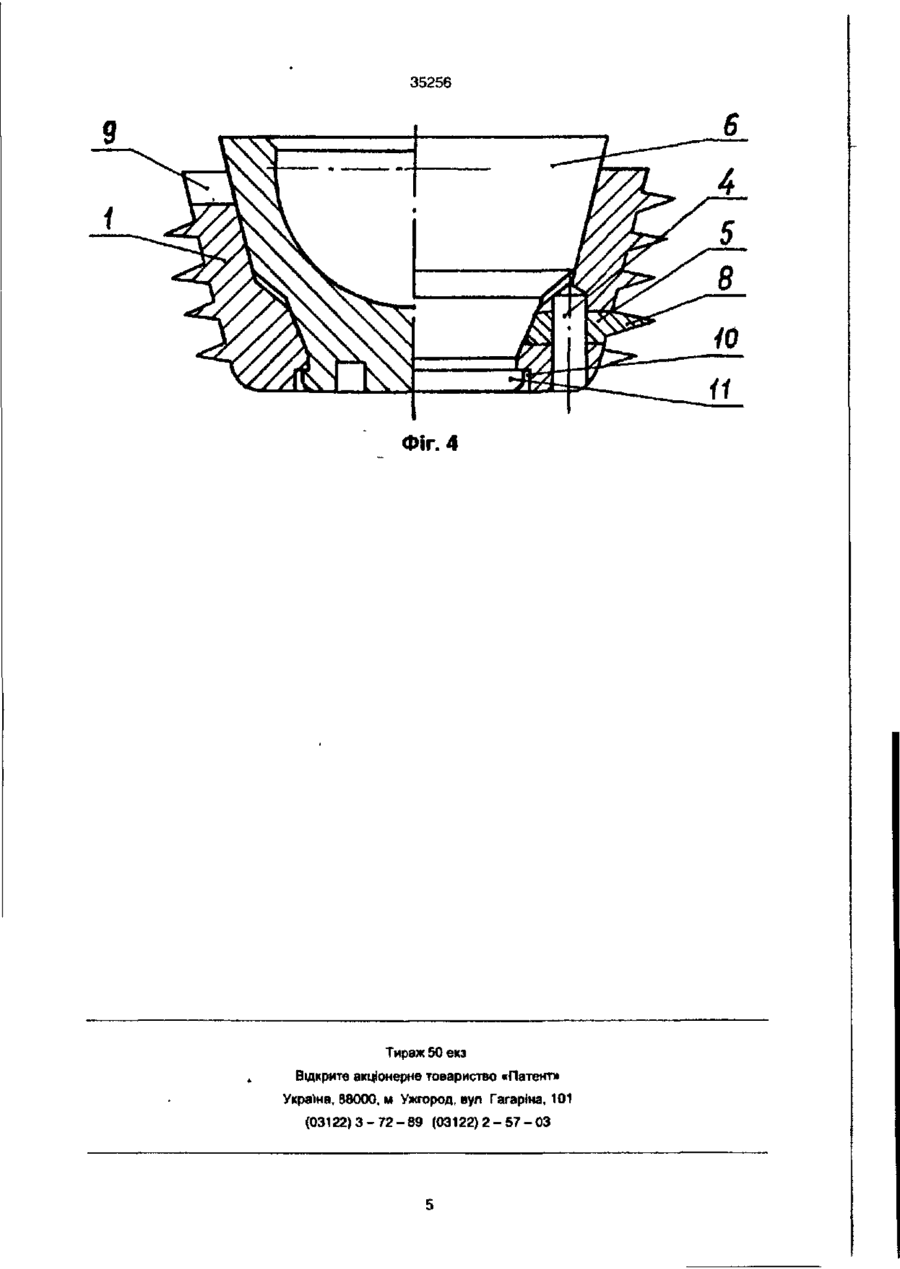

Ендопротез вертлюгової западини, що містить чашку з виконаною на П зовнішній поверхні різь бою з прорізами по висоті профіля, поділяючих різьбову поверхню на сектори, шарнірно встановлені у чашці рівномірно по копу ножі, та нероз'ємний вкладиш, який відрізняється тим, що ножі встановлені у нижній половині чашки на однаковій відстані від й дна, мають форму частини круювого кільця, ширина якого не перевищує ширину сектору з різьбовою поверхнею в місці постанови ножа, а ось обертання ножа паралельна повздовжній осі чашки і розташована на його стороні, протилежній напрямку загвинчування чашки, з іншої ж сторони виконаний навиліт отвір, при цьому на зовнішній поверхні кожного із ножів виконаний елемент витка різьби, що є продовженням такого на різьбовій поверхні чашки Винахід належить до медичної техніки і може бути використаний в ортопедії та травматології при лікуванні захворювань і пошкоджень кульшового суглобу Відомий ендопрорез вертлюгової западини (а.с. СРСР 1093339, МКВЗ A61F1/00, 1984 Бюл 19), що містить чашку, виконану у вигляді з'єднаних дисків з отворами, закріплених на роз'ємному вкладиші, між якими встановлені рівномірно по колу висувні ножі Недоліками наданого винаходу є' 1) певна складність конструкції, що знижує надійність Сі роботи; 2) постанова ножів у одній площині при плоскій конструкції чашки забезпечує фіксацію чашки по ЛІНІЇ, а не по поверхні, що створює високу ймовірність звихнення протеза з тазової кістки; 3) висока травматичність при можливому демонтажі протеза, внаслідок заростання тканиною фігурних прорізів в ножах, забезпечуючих їх радіальне переміщення. Відомий також ендопротез вертпюгової западини (а.с. СРСР 925336, МКВЗ A61F1/O3, 1982 Бюл 17), що містить гладку напівсферичну чашку з шарнірно встановленими у верхній її частині рівномірно по колу ножами, що мають гостру клиновидну форму Ендопротез використовують слідуючим чином. Після обробки вертлюгової западини в неї з заздалегідь складеними ножами встав ляють чашку, а після цього ключом повертають чашку на 1/4 обіга І ножі, повертаючись навколо своїх осей, гострими кромками врізаються в кістку Недоліки винаходу укладаються в слідуючому 1) постанова ножів в одній площині при гладкій напівсферичній чашці забезпечує ф' к с а иію чашки не по поверхні, а по кількох дугах кола і створює тим самим високу ймовірність звихнення протеза з тазової кістки2) до цього ж призводить і конструкція ножів, що мають гостру клиновидну форму, яка не забезпечує достатню утримуючу сипу за рахунок малої поверхні контакту з кісткою, отвір в якій виконано розширюючою* форми від дна вертлюгової западини, а також відсутність конструкційних елементів, які не перешкоджають можливій ротації чашки, що характеризує її находження в стані недостатньої рівноваги: 3) розміщення ножів у верхній частині чашки забезпечує ft кріплення по краю вертлюгової западини, а також Істотно збільшує габарити при постанові пластикового вкладишу за рахунок необхідності підсилення місця кріплення ножів, знижуючи тим самим можливий діапазон типорозмірів ендопротезів. Найближчим до заявленого винаходу по конструкції та принципу дії є прийнятий за прототип ендопротез вертлюгової западини (а.с. СРСР ю сч ю со ф 35256 11236R2.MKB3 А61Г1/00. 1984, Бюл № 42), виконаний у вигляді чашки, що містить різьбу на зовнішній поверхні з прорізами по висоті профіпя, поділяючих різьбову поверхню на сектори, І розміщені рівномірно по колу у пазах чашки загострені стопорні стрижні При цьому кожний стрижень виконаний з різьбовим отвором на протилежному від загострення торці для усунення стрижня при необхідності і з фігурною пластинкою у вигляді зубців пилки, маючи паз у ппощині пластинки з боку різьбового отвору. Ёндопротез використовують слідуючим чином Після обробки вертлюгової' западини в неї спеціальним інструментом загвинчують чашку Після цього в пази чашки забивають стопорні стрижні і розширюють при допомозі відкрутки паз фігурної пластинки, щоб її краї закріпили стрижень у протезі. , Недоліки винаходу слідуючі' 1) ударна постанова (шляхом забивання) загострених стопорних стрижнів сприяє підвищеній травматичності і призводить до мікропереміщення з'єднання кісткової тканини і різьби. 2) тривале надходження у надто активному середовищі та заростання кістковою тканиною призводить до того, що існуючий на торці кожного із стопорних стрижнів різьбовий отвір не забезпечує, в разі необхідності, надійний і безтравматичний демонтаж стрижнів. Ознаками прототипа, співпадаючими з суттєвими ознаками заявленого винаходу, є наявність чашки, що містить різьбу на зовнішній поверхні з прорізами по висоті профіля. поділяючих різьбову поверхню на сектори, наявність стопорних елементів та нероз'емного вкладишу. Причинами, що перешкоджутоть забезпеченню прототипом необхідного позитивного результату, полягаючого у підвищенні надійності фіксації ендопротеза у кістці, зниженні трзвматичності операції і спрощенні процесу його можливого демонтажу, є конструкція існуючих стопорних елементів та місце їх розміщення по висоті чашки. В основу винаходу поставлено задачу в підвищенні надійності фіксації ендопротеза у кістці, зниженні травматичності операцій та спрощенні процесу його можливого демонтажу. Поставлена задача вирішується тим. що в ендопротезі вертлюгової западини, що містить чашку з виконаною на ЇЇ зовнішній поверхні різьбою з прорізами по висоті профіля, поділяючих різьбову поверхню на сектори, І нерозумний вкладиш, у нижній половині чашки на однаковій відстані від її дна рівномірно по колу у вигляді стопорних елементів шарнірно встановлені ножі, що мають' форму частини кругового кільця, ширина якого не перевищує ширину сектору з різьбовою поверхнею в місці постанови ножа, а ось обертання ножа паралельна повздовжній осі чашки і розташована на його стороні, протилежній напрямку загвинчування чашки, з іншої ж сторони виконаний навиліт отвір, при цьому на зовнішній поверхні кожного із ножів виконаний елемент витка різьби, що є продовженням такого на різьбові поверхні чашки. Між сукупністю ознак заявленого винаходу та техічними результатами, що забезпечуються винаходом, існує причинно-наслідковий зв'язок. Пропонуюча конструкція ендопротеза дозволяє' 1) підвищити надійність фіксації ендопротеза в кістці і тим самим скоротити післяопераційний реабілітаційний період, оскільки постанова у нижній половині чашки ножів, маючих форму частини кругового кільця, на поверхні якого виконаний елемент різьби, і маючих ось обертання паралельну повздовжній осі чашки, розміщену на стороні ножа, протилежній напрямку загвинчування чашки, забезпечує після її загвинчування в кісткову тканину і висуненні ножів з чашки шляхом їх повороту навколо осі обертання наступне' а) зростання утримуючої сили при врізанні ножів у кістку за рахунок збільшення відстані від ножів до краю вертлюгової западини (росте реактивний момент) і збільшення площі їх контакту з кісткою: б) невелике осеве переміщення чашки до дна вертлюгової западини і обтиснення отим самим різьби за рахунок того, що ніж при висуненні повертається в площині, перпендикулярній повздовжній осі чашки, в напрямку, зворотному її загвинчуванні, а на його поверхні існує елемент витка різьби, розташований під кутом до площини обертання, тобто ніж, висуваючись, довертає чашку вбік загвинчування; 2) знизити травмагичність операції, так як форма ножа у вигляді частини кругового кільця забезпечує його плавне висунення і врізання в кістку при допомозі спеціального інструменту шляхом повороту навколо своєї осі; 3) спростити процес можливого демонтажу ендопротеза, оскільки розміщення осі обертання ножа на його стороні, протилежній напрямку загвинчування чашки, забезпечує самостійне повернення ножа назад у чашку при її вигвинчуванні. Відповідність запропонованого технічного рішення вимозі наявності "суттєвих відрізнянь" забезпечується тим, що нові конструкційні ознаки та їх поєднання, невідомі раніше, дозволяють підвищити надійність фіксації ендопротеза в кістці і отим самим скоротити післяопераційний реабілітаційний період, знизити травматичність операції та спростити процес можливого демонтажу ендопротеза при протезуванні. На фіг. 1 зображена чашка ендопротеза вертлюгової западини зі складеними всередину ножами, вигляд збоку, на фіг. 2 - чашка, вигляд зверху, на фіг. З - розріз по А-А на фіг 1 з двома складеними всередину чашки ножами та одним висунутим з неї, на фіг. 4 - ендопротез вертлюгової западини в зборі. Е ндопротез містить чашку 1 з виконаною на її зовнішній поверхні різьбою 2 з прорізами 3 по висоті профіля, поділяючих різьбову поверхню на сектори, шарнірно встановлені у чашці рівномірно по колу на однаковій відстані від її на осях 4 ножі 5, а також нероз'ємний пластиковий вкладиш 6. Кожний ніж 5 виконаний у формі частини кругового кільця, ширина якого не перевищує ширину сектору з різьбовою поверхнею в місці постанови ножа, а ось обертання 4 встановлена паралельно повздовжній осі чашки і розташована на стороні ножа, протилежній напрямку загвинчуваннячашки. На іншій же стороні ножа паралельно осі 4 виконаний навиліт отвір 7. Разом з тим на зовніш 35256 ній поверхні ножа виконаний елемент витка різьби 8, що є продовженням такого на різьбові поверхні чашки. На верхньому торці чашки 1 виконані радіальні пази 9, а на іі дні отвір, що має з зовнішнього боку, наприклад, кільцеву фігурну западину 10. Форма зовнішньої поверхні вкладишу 6 повторює форму внутрішньої поверхні чашки, а внутрішня поверхня вкладишу має форму сфери під штучну головку ендолротеза В нижній частині вкладишу виконаний, наприклад, кільцевий виступ 11 Ендопротез використовують слідуючим чином Вертлюгову западину обробляють спеціальною фрізою, що мас форму зовнішньо» поверхні чашки 1, формуючи в западині заглиблення необхідного розміру Після ЦЬОГО складають одночасно всі ножі 5 всередину чашки і вставляють в неї ключ, що має торцеві виступи для сполучення з пазами 9 чашки і з отворами 7 ножів, отим самим фіксуючи ножі від несанкціонованого повороту навколо своєї осі Обертаючи ключ, чашку поступово загвинчують у сформоване заглиблення в вертлюговій западині за рахунок сполучення виступів иа ключі і пазів 9 на чашці. Причому, наявність елементу різьби на зовнішній поверхні кожного з ножів дозволяє доповнити отим самим не вистачаючу частину різьби на зовнішній поверхні чашки І працювати ножу та чашці при загвинчуванні як єдиній ланці Вийнявши із чашки ключ і вдосконалившись крізь донний отвір у чашці, що вона поставлена на місце, встановлюють спеціальний ключ, яким поступово "витискують" ножі з чашки в кісткову тканину шляхом їх одночасного повороту навлоко своєї осі. довертаючи огим самим додатково чашку і обтискуючи її в різьбі. Після виведення ножів на потрібний розмір торець ножа, звернений всередину чашки, стає на одній лінії з утворюючою внутрішньою поверхнею чашки. Наступним етапом є постанова всередину чашки вкладишу 6, що при натиску на його верхній торець своїм кільцевим виступом 11 стопориться у кільцевій фігурній западині 10 чашки та забезпечує фіксацію ножів у їх висунутому стані При демонтажі ендопротеза усувають пласгиковий вкладиш 6 і після цього вигвинчують чашку При цьому кожний н*ж самостійно повертається всередину чашки, обертаючись навколо своєї осі • За рахунок описаних особливостей конструкцГГі ендопротеза і створюється позитивний ефект, полягаючий у підвищенні надійності фіксації ендопротеза в КІСТЦІ і отим самим скорочуванні реабілітаційного періоду, зниженні травматичності операції та спрощенні процесу його можливого демонтажу Фіг.1 35256 Фіг. З 35256 Фіг. 4 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
