Роликова муфта
Номер патенту: 66624
Опубліковано: 10.01.2012
Автори: Стряпчев Олександр Володимирович, Гончаренко Анжела Федорівна, Бобух Олексій Іванович, Нечаєва Лілія Анатольєвна, Бобух Іван Олексійович
Формула / Реферат
Роликова муфта, що включає головку й обойму, між якими в півциліндричних пазах установлені бочкуваті ролики із хвостовиками, контактні сферичні втулки, за допомогою яких сполучені між собою головка й обойма, яка відрізняється тим, що вона оснащена радіальними фіксаторами, зовнішня поверхня яких виконана за формою, відповідною внутрішній поверхні обойми з півциліндричними пазами, та які установлені на головці і взаємодіють із хвостовиками роликів, при цьому головка виконана з кільцевими проточками під вищезгадані радіальні фіксатори, а сферична втулка, яка установлена на головці, закріплена з можливістю утримання роликів та одного з радіальних фіксаторів від осьового переміщення.
Текст

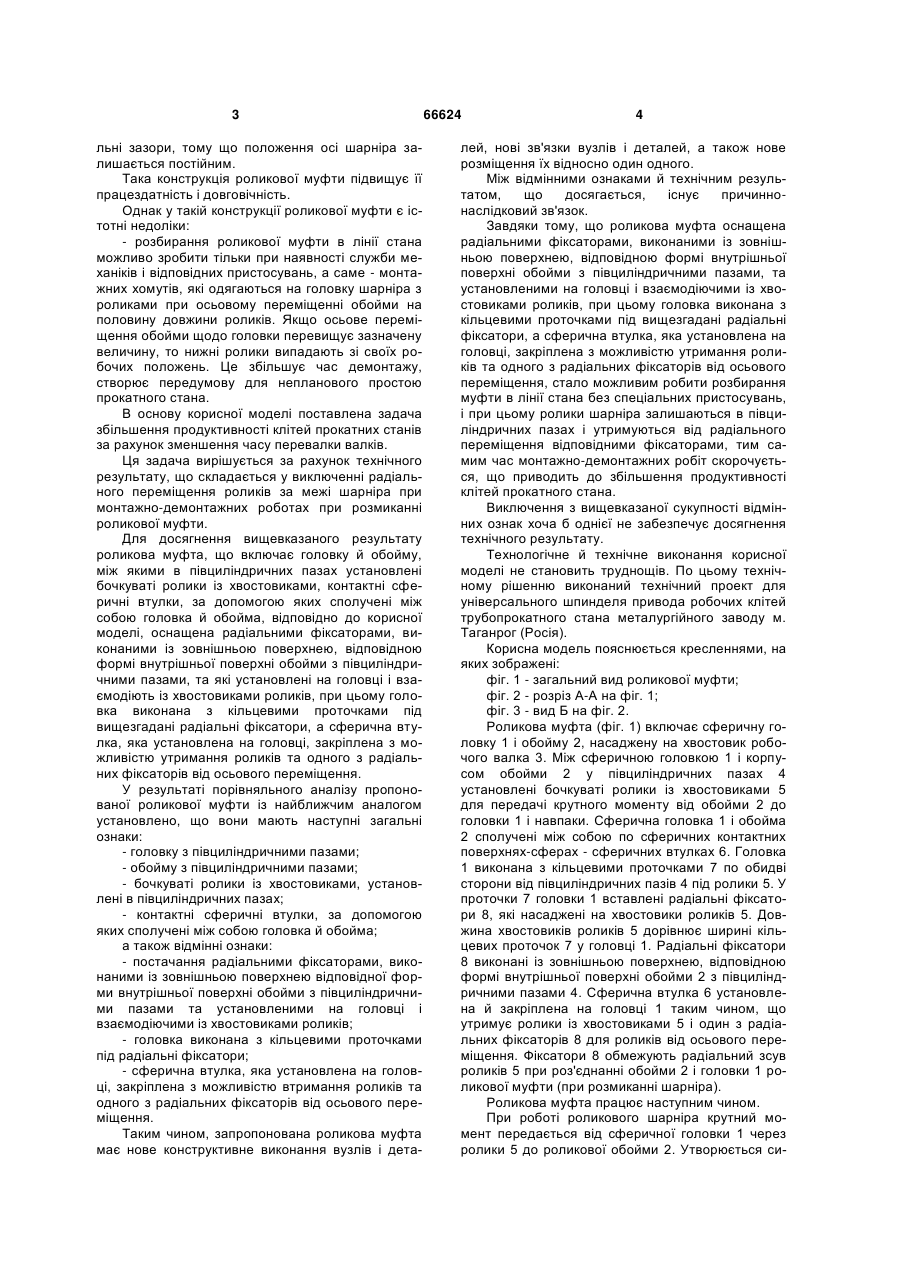

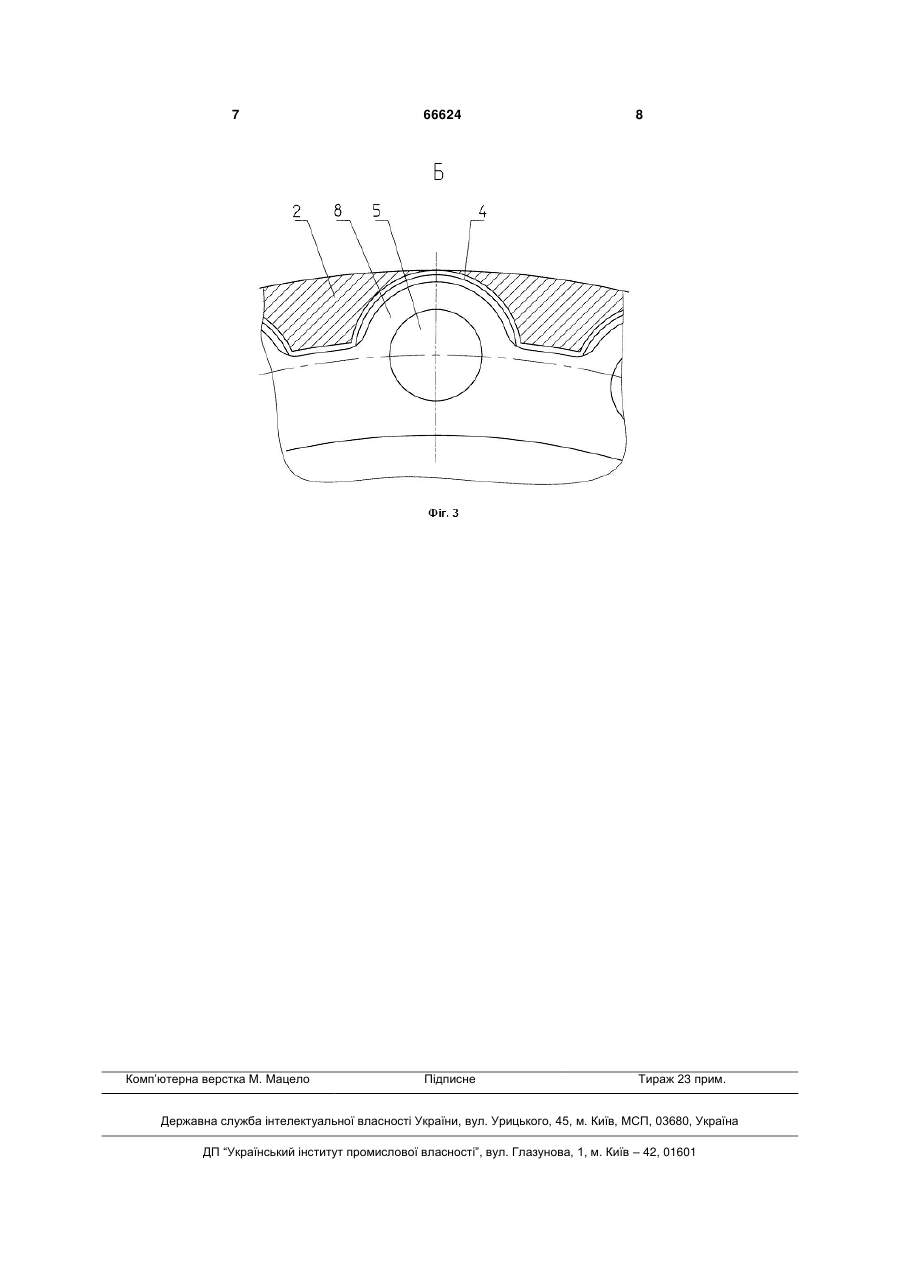

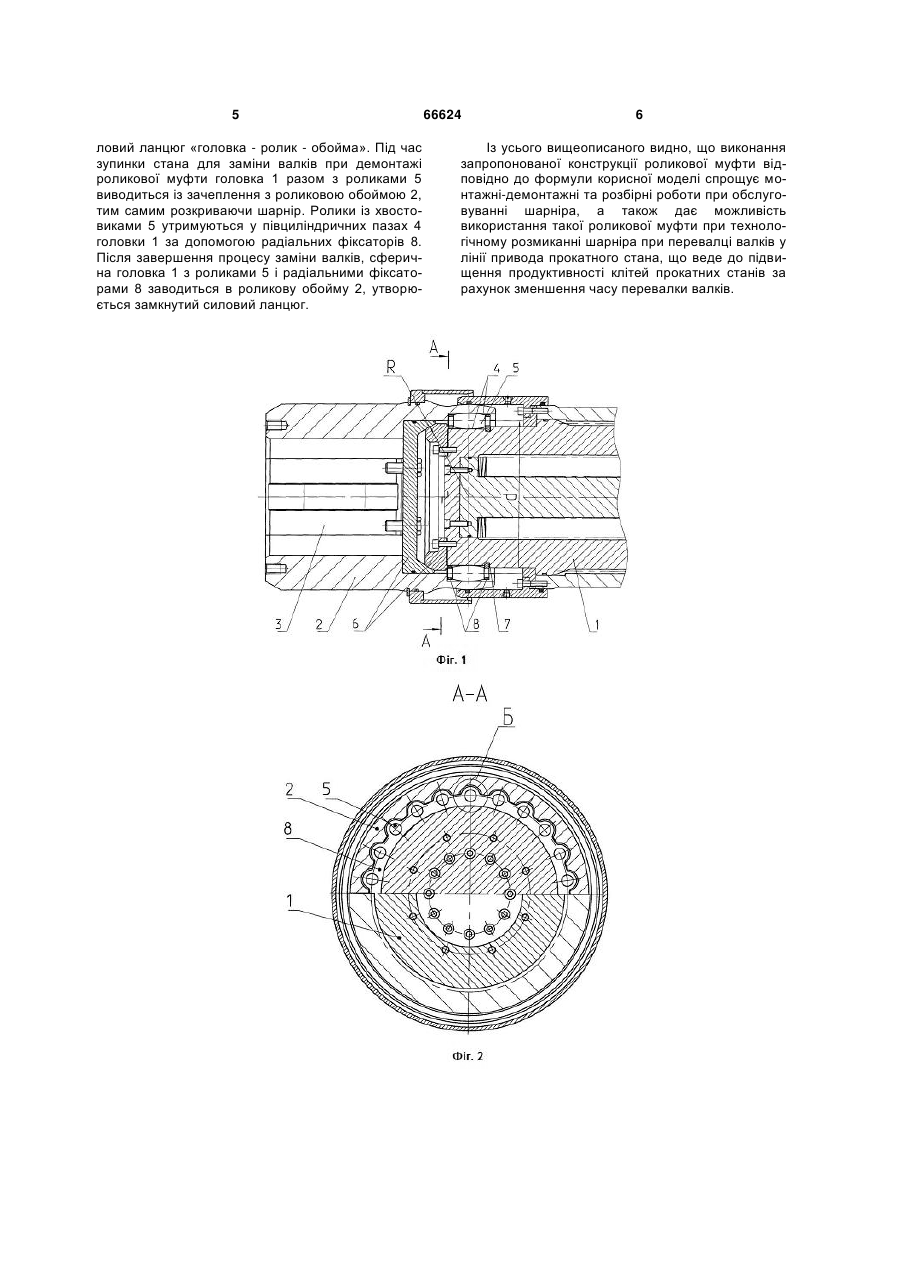

Роликова муфта, що включає головку й обойму, між якими в півциліндричних пазах установлені 3 льні зазори, тому що положення осі шарніра залишається постійним. Така конструкція роликової муфти підвищує її працездатність і довговічність. Однак у такій конструкції роликової муфти є істотні недоліки: - розбирання роликової муфти в лінії стана можливо зробити тільки при наявності служби механіків і відповідних пристосувань, а саме - монтажних хомутів, які одягаються на головку шарніра з роликами при осьовому переміщенні обойми на половину довжини роликів. Якщо осьове переміщення обойми щодо головки перевищує зазначену величину, то нижні ролики випадають зі своїх робочих положень. Це збільшує час демонтажу, створює передумову для непланового простою прокатного стана. В основу корисної моделі поставлена задача збільшення продуктивності клітей прокатних станів за рахунок зменшення часу перевалки валків. Ця задача вирішується за рахунок технічного результату, що складається у виключенні радіального переміщення роликів за межі шарніра при монтажно-демонтажних роботах при розмиканні роликової муфти. Для досягнення вищевказаного результату роликова муфта, що включає головку й обойму, між якими в півциліндричних пазах установлені бочкуваті ролики із хвостовиками, контактні сферичні втулки, за допомогою яких сполучені між собою головка й обойма, відповідно до корисної моделі, оснащена радіальними фіксаторами, виконаними із зовнішньою поверхнею, відповідною формі внутрішньої поверхні обойми з півциліндричними пазами, та які установлені на головці і взаємодіють із хвостовиками роликів, при цьому головка виконана з кільцевими проточками під вищезгадані радіальні фіксатори, а сферична втулка, яка установлена на головці, закріплена з можливістю утримання роликів та одного з радіальних фіксаторів від осьового переміщення. У результаті порівняльного аналізу пропонованої роликової муфти із найближчим аналогом установлено, що вони мають наступні загальні ознаки: - головку з півциліндричними пазами; - обойму з півциліндричними пазами; - бочкуваті ролики із хвостовиками, установлені в півциліндричних пазах; - контактні сферичні втулки, за допомогою яких сполучені між собою головка й обойма; а також відмінні ознаки: - постачання радіальними фіксаторами, виконаними із зовнішньою поверхнею відповідної форми внутрішньої поверхні обойми з півциліндричними пазами та установленими на головці і взаємодіючими із хвостовиками роликів; - головка виконана з кільцевими проточками під радіальні фіксатори; - сферична втулка, яка установлена на головці, закріплена з можливістю втримання роликів та одного з радіальних фіксаторів від осьового переміщення. Таким чином, запропонована роликова муфта має нове конструктивне виконання вузлів і дета 66624 4 лей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Між відмінними ознаками й технічним результатом, що досягається, існує причиннонаслідковий зв'язок. Завдяки тому, що роликова муфта оснащена радіальними фіксаторами, виконаними із зовнішньою поверхнею, відповідною формі внутрішньої поверхні обойми з півциліндричними пазами, та установленими на головці і взаємодіючими із хвостовиками роликів, при цьому головка виконана з кільцевими проточками під вищезгадані радіальні фіксатори, а сферична втулка, яка установлена на головці, закріплена з можливістю утримання роликів та одного з радіальних фіксаторів від осьового переміщення, стало можливим робити розбирання муфти в лінії стана без спеціальних пристосувань, і при цьому ролики шарніра залишаються в півциліндричних пазах і утримуються від радіального переміщення відповідними фіксаторами, тим самим час монтажно-демонтажних робіт скорочується, що приводить до збільшення продуктивності клітей прокатного стана. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї не забезпечує досягнення технічного результату. Технологічне й технічне виконання корисної моделі не становить труднощів. По цьому технічному рішенню виконаний технічний проект для універсального шпинделя привода робочих клітей трубопрокатного стана металургійного заводу м. Таганрог (Росія). Корисна модель пояснюється кресленнями, на яких зображені: фіг. 1 - загальний вид роликової муфти; фіг. 2 - розріз А-А на фіг. 1; фіг. 3 - вид Б на фіг. 2. Роликова муфта (фіг. 1) включає сферичну головку 1 і обойму 2, насаджену на хвостовик робочого валка 3. Між сферичною головкою 1 і корпусом обойми 2 у півциліндричних пазах 4 установлені бочкуваті ролики із хвостовиками 5 для передачі крутного моменту від обойми 2 до головки 1 і навпаки. Сферична головка 1 і обойма 2 сполучені між собою по сферичних контактних поверхнях-сферах - сферичних втулках 6. Головка 1 виконана з кільцевими проточками 7 по обидві сторони від півциліндричних пазів 4 під ролики 5. У проточки 7 головки 1 вставлені радіальні фіксатори 8, які насаджені на хвостовики роликів 5. Довжина хвостовиків роликів 5 дорівнює ширині кільцевих проточок 7 у головці 1. Радіальні фіксатори 8 виконані із зовнішньою поверхнею, відповідною формі внутрішньої поверхні обойми 2 з півциліндричними пазами 4. Сферична втулка 6 установлена й закріплена на головці 1 таким чином, що утримує ролики із хвостовиками 5 і один з радіальних фіксаторів 8 для роликів від осьового переміщення. Фіксатори 8 обмежують радіальний зсув роликів 5 при роз'єднанні обойми 2 і головки 1 роликової муфти (при розмиканні шарніра). Роликова муфта працює наступним чином. При роботі роликового шарніра крутний момент передається від сферичної головки 1 через ролики 5 до роликової обойми 2. Утворюється си 5 ловий ланцюг «головка - ролик - обойма». Під час зупинки стана для заміни валків при демонтажі роликової муфти головка 1 разом з роликами 5 виводиться із зачеплення з роликовою обоймою 2, тим самим розкриваючи шарнір. Ролики із хвостовиками 5 утримуються у півциліндричних пазах 4 головки 1 за допомогою радіальних фіксаторів 8. Після завершення процесу заміни валків, сферична головка 1 з роликами 5 і радіальними фіксаторами 8 заводиться в роликову обойму 2, утворюється замкнутий силовий ланцюг. 66624 6 Із усього вищеописаного видно, що виконання запропонованої конструкції роликової муфти відповідно до формули корисної моделі спрощує монтажні-демонтажні та розбірні роботи при обслуговуванні шарніра, а також дає можливість використання такої роликової муфти при технологічному розмиканні шарніра при перевалці валків у лінії привода прокатного стана, що веде до підвищення продуктивності клітей прокатних станів за рахунок зменшення часу перевалки валків. 7 Комп’ютерна верстка М. Мацело 66624 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller clutch
Автори англійськоюBobukh Ivan Oleksiiovych, Bobukh Oleksii Ivanovych, Striapchev Oleksandr Volodymyrovych, Honcharenko Anzhela Fedorivna, Nechaieva Lilia Anatolievna
Назва патенту російськоюРоликовая муфта
Автори російськоюБобух Иван Алексеевич, Бобух Алексей Иванович, Стряпчев Александр Владимирович, Гончаренко Анжела Федоровна, Нечаева Лилия Анатольевна
МПК / Мітки
МПК: B21B 35/14
