Зубчато-роликова передача
Формула / Реферат
Зубчато-роликова передача, яка складається з шестерні в півциліндричних впадинах якої жорстко закріплені зуби - ролики з кроком не більшим 0,05 діаметра шестерні, з нею знаходиться в зачепленні зубчате колесо з півциліндричними впадинами, і відрізняється тим, що півциліндричні впадини в шестерні і зубчатому колесі мають радіус і глибину рівну радіусу зубів-роликів, зовнішня поверхня виступів зубів-роликів концентрична циліндричній поверхні шестерні і висота їх відносно циліндричної поверхні шестерні менша 1/6 діаметра зуба-ролика.
Текст

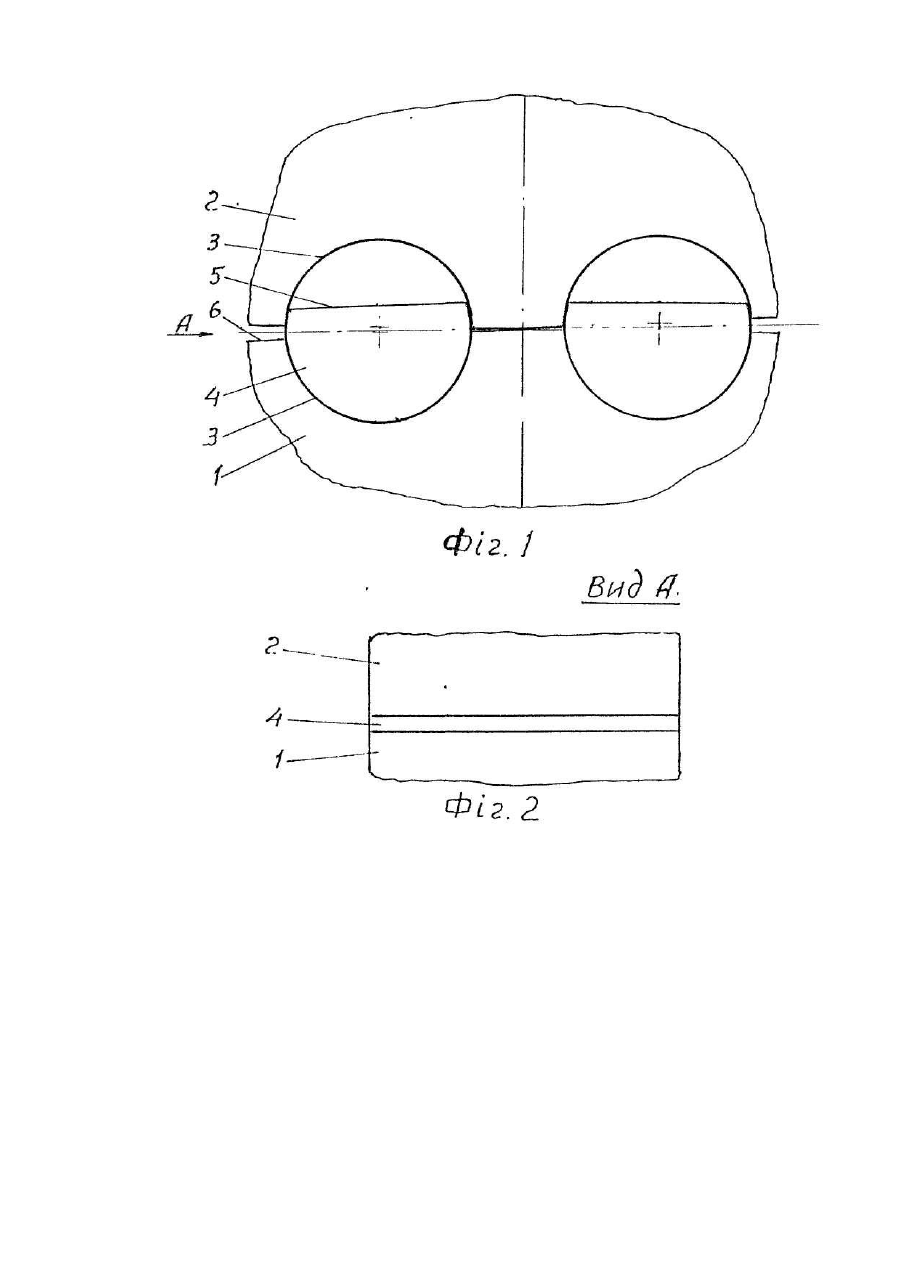

Зубча то-роликова передача відноситься до машинобудування і служить для перетворення і передачі руху між валами з паралельними вісями. Відома зубчато-роликова передача [Авт.св. № 1793133, Бюл. № 5, 1993]. яка складається з шестерні з півциліндричними впадинами, в яких жорстко закріплені циліндричні зуби-ролики і з нею находиться в зачепленні зубчате колесо, впадини якого виконані півциліндричними, і крок зубів-роликів складає не більше 0,05 діаметра шестерні. Основним недоліком такої зубчато-роликової передачі є те, що при постійній кутовій швидкості шестерні вона має змінну кутову швидкість зубчатого колеса. В основу винаходу "Зубчато-роликова передача" поставлена задача зменшення непостійності кутової швидкості зубчатого колеса при постійній кутовій швидкості шестерні шляхом того, що півциліндричні впадини в шестерні і зубчатому колесі мають радіус і глибину рівн у радіусу з убів-роликів, зовнішня поверхня виступів зубів-роликів концентрична циліндричній поверхні шестерні і висота їх відносно циліндричної поверхні менша 1/6 діаметра зуба-ролика в результаті чого зменшується динамічне навантаження і збільшується довговічність зубчато-роликової передачі. На фіг. 1 схематично показана зубчато-роликова передача; на фіг.2 вид А на фіг. 1. Зубча то-роликова передача складається з шестерні 1, в якій в півциліндричних впадинах 3 жорстко закріплені зуби-ролики 4, і з шестернею 1 в зачепленні находиться колесо 2, впадини 3 якого також виконані півциліндричними. Радіус і глибина півциліндричних впадин 3 в шестерні 1 і в зубчатому колесі 2 рівні 0,5 діаметра зуба-ролика 4. Зовнішня поверхня 5 зубів-роликів 4 концентрична циліндричній поверхні 6 шестерні 1 і висота їх відносно циліндричної поверхні о шестерні і менша 1/6 діаметра зуба-ролика 4. Обмеження висоти зубів-роликів 4 забезпечує зменшення непостійності кутової швидкості колеса 2 при постійній кутовій швидкості шестерні 1, і чим менша висота зубів-роликів 4, тим менша непостійність кутової швидкості колеса 2. Зубча то-роликова передача працює слідуючим чином. Крутний момент, який підводиться до шестерні 1, з допомогою жорстко закріплених в її впадинах 3 зубівроликів 4 передається півциліндричним впадинам 3 колеса 2.
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller teeth drive
Автори англійськоюLysenko Leonid Vlasovych
Назва патенту російськоюЗубчато-роликовая передача
Автори російськоюЛысенко Леонид Власович, Лысенко Леонид Власьевич
МПК / Мітки
МПК: F16H 1/24
Мітки: зубчато-роликова, передача
Код посилання
