Гребний пристрій для плавзасобу

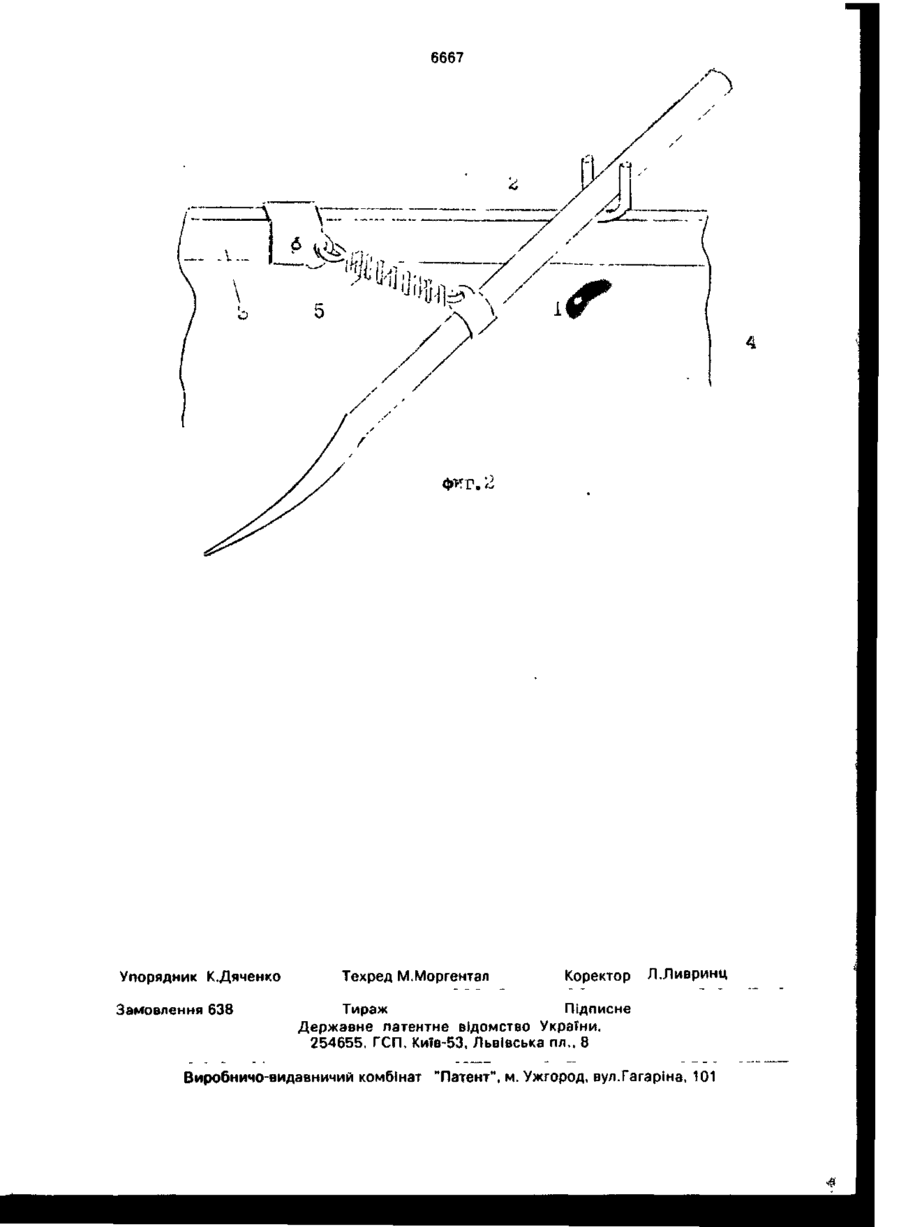

Гребное устройство для плавсредства, содержащее весла, закрепленные посредством уключин на бортах плавсредства и приспособления для создания нагрузки на весла, о т л и ч а ю щ е е с я тем, что каждое приспособление для создания нагрузки на весло выполнено в виде упруго-эластичного элемента, один конец которого закреплен на борту плавсредства в корму от уключины, а другой - на средней части весла. Изобретение относится к гребным судам, в частности к плавсредствам, оснащенным веслами. Как правило, плавсредства, оснащенные веслами, имеют существенный недостаток в том, что при перемещении по водоему гребец сидит спиной к направлению движения, что ограничивает видимость впереди, создает возможность столкновения с другими плавсредствами, иными препятствиями, снижает безопасность плавания. Известно также устройство для тренировки гребцов, на котором имитация рабочих гребков производится за счет натяжения гибких тяг, прикрепленных одним концом к лопастям весел, а другим - к носовой части устройства. Недостаток этих плавсредств и тренировочного устройства в том, что гребец производит гребки рукоятками "на себя", сидя спиной к направлению движения. Известны устройства, позволяющие грести "на себя" при сидении гребца лицом к направлению движения плавсредства. Это специальные уключины с шарнирными и зубчатыми передачами. Их недостаток сложность конструкции и изготовления, нет жесткости весел - они разъединенные на две части. И грести "на себя" можно только сидя лицом к носу плавсредства. При заносе весел руки гребца не отдыхают, что приводит к дополнительной усталости. Цель изобретения - повышение эффективности гребли путем гребли лицом вперед по направлению движения плавсредства. Поставленная цель достигается тем, что в гребном устройстве для плавсредства, содержащем весло, закрепленное посредством уключин на бортах плавсредства и приспособления для создания нагрузки на весла, согласно изобретению, каждое приспособление для создания нагрузки на весло выполнено ввиде упруго-эластичного элемента, один конец которого закреплен на борту плавсредства в корму от уключины, а другой на средней части весла. На фиг. 1 схематическое изображение плавсредства с веслами и устройством, вид сверху; на фиг. 2 - гребное устройство. Гребное устройство для плавсредства содержит весла 1, закрепленные посредством уключин 2 на бортах 3 плавсредства 4, С > 6667 упруго-эластичные элементы 5, прикрепленные одном концом к бортам 3, а другим - к средней части весел 1. Пружины 5 могут быть отцепными. Пользуются гребным устройством еле- 5 дующим образом. При сжатом состоянии пружин 5 лопасти весел 1 находятся в заднем положении (фиг. 1), а рукоятки - в переднем. Сидящий лицом вперед по направлению движения 10 плавсредства 4 гребец рукоятками весел 1 приподнимает лопасти над водой и движением "на себя" рукояток заносит лопасти на необходимое расстояние вперед и опускает их в воду. Растянутые при этом пружины 5 15 сжимаются, производя лопастями рабочий гребок и двигая плавсредство 4 вперед. При сжатии пружин 5 рукоятки весел 1 отходят в переднее положение и в это время сопровождающие их руки гребца отдыхают. Затем все повторяется сначала. Таким образом, основное усилие при гребле затрачивается гребцом на занос лопастей, т.е. имитируется рабочий гребок. При желании грести, сидя спиной к направлению движения, пружины 5 при желании можно временно отцеплять. Предложенное устройство простое в изготовлении, монтаже и использовании. Его применение выгодно как на больших, так и на малых водоемах, особенно где есть узкие места, какие-то препятствия, при рыбной ловле, при отдыхе. Устройство значительно уменьшает утомляемость, повышает безопасность движения плавсредств и личную безопасность. 6667 Ф>тг. 2 Упорядник К.Дяченко Замовлення 638 Техред М.Моргентал Коректор Л.Ливринц Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
