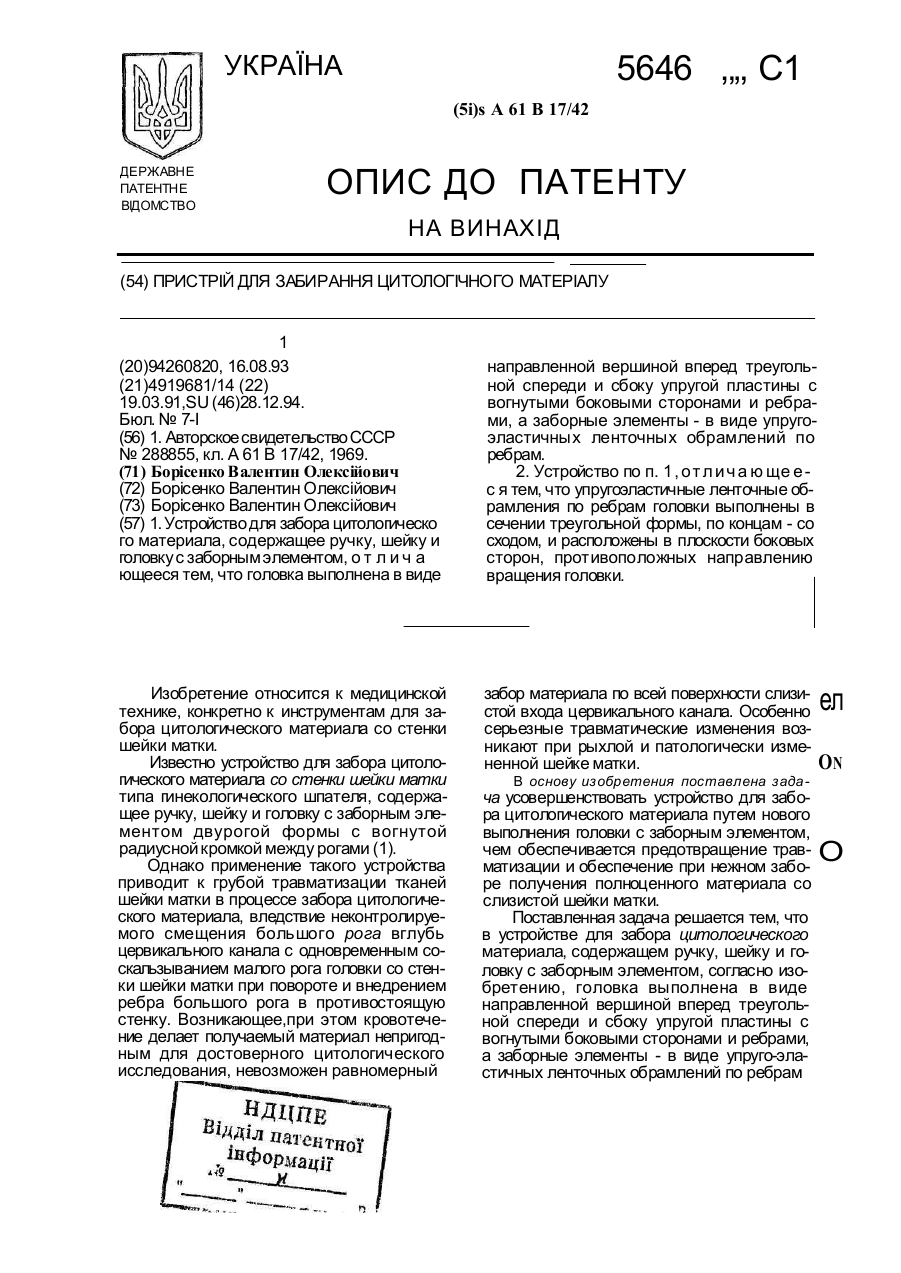

Пристрій для забирання цитологічного матеріалу

1. Устройство для забора цитологическо го материала, содержащее ручку, шейку и головку с заборным элементом, о т л и ч а ющееся тем, что головка выполнена в виде Изобретение относится к медицинской технике, конкретно к инструментам для забора цитологического материала со стенки шейки матки. Известно устройство для забора цитологического материала со стенки шейки матки типа гинекологического шпателя, содержащее ручку, шейку и головку с заборным элементом двурогой формы с вогнутой радиусной кромкой между рогами (1). Однако применение такого устройства приводит к грубой травматизации тканей шейки матки в процессе забора цитологического материала, вледствие неконтролируемого смещения большого рога вглубь цервикального канала с одновременным соскальзыванием малого рога головки со стенки шейки матки при повороте и внедрением ребра большого рога в противостоящую стенку. Возникающее,при этом кровотечение делает получаемый материал непригодным для достоверного цитологического исследования, невозможен равномерный направленной вершиной вперед треугольной спереди и сбоку упругой пластины с вогнутыми боковыми сторонами и ребрами, а заборные элементы - в виде упругоэластичных ленточных обрамлений по ребрам. 2. Устройство по п. 1 , о т л и ч а ю ще е с я тем, что упругоэластичные ленточные обрамления по ребрам головки выполнены в сечении треугольной формы, по концам - со сходом, и расположены в плоскости боковых сторон, противоположных направлению вращения головки. забор материала по всей поверхности слизистой входа цервикального канала. Особенно серьезные травматические изменения возникают при рыхлой и патологически измененной шейке матки. В основу изобретения поставлена зада ча усовершенствовать устройство для забора цитологического материала путем нового выполнения головки с заборным элементом, чем обеспечивается предотвращение травматизации и обеспечение при нежном заборе получения полноценного материала со слизистой шейки матки. Поставленная задача решается тем, что в устройстве для забора цитологического материала, содержащем ручку, шейку и головку с заборным элементом, согласно изобретению, головка выполнена в виде направленной вершиной вперед треугольной спереди и сбоку упругой пластины с вогнутыми боковыми сторонами и ребрами, а заборные элементы - в виде упруго-эластичных ленточных обрамлений по ребрам ел ON О 5646 При этом упруго-эластичные ленточные обрамления по ребрам головки выполнены в сечении треугольной формы, по концам - со сходом и расположены в плоскости боковых сторон, противоположных направлению 5 вращения головки. выполнены из различных по характеристикам пластмасс. Устройство размещено в стерильной упаковке и предназначено для одноразового применения. Устройство может быть использовано не только для забора цитологического материНа фиг. 1 изображен общий вид устройала со слизистой шейки матки, но и в других, ства, вид спереди; на фиг. 2 - головка устаналогичных случаях (уретральный канал, ройства, вид сбоку; на фиг. 3 - головка 10 свищи и др.). устройства, вид сверху; на фиг. 4 - сечение Устройство применяют следующим обголовки устройства по А-А на фиг. 1. разом. Устройство для забора цитологического За ручку 3 его подводят головкой 1 к материала выполнено из пластмассы и сонаружному зеву шейки матки и вершиной 4 стоит из головки 1, шейки 2 и ручки 3. Голо- 15 устанавливают в наружном отверстии цервивка 1 выполнена в виде упругой пластины кального канала. При этом заборные элементреугольной формы спереди и сбоку с верты 7 плотно прилегают к слизистой шейки шиной 4, вогнутыми боковыми сторонами 5 и матки в симметричных участках. Без усилия, ребрами 6. По ребрам 6 головки 1 размещены вращая по часовой стрелке головку 1 за ручзаборные элементы 7 в виде упруго- 20 ку 3 на величину не менее полуоборота кажэластичного ленточного обрамления дого заборного элемента, соскребают треугольной формы в сечении, со сходами к цитологический материал (слизь, эпителивершине 4 и основанию головки 1, располоальные клетки и др.), который накапливается женные в плоскости боковых сторон 5, проу основания заборных элементов 7 и на их тивоположных направлению вращения 25 стенке. Полученный материал легко переноголовки (по часовой стрелке). сится на предметное стекло или смывается Устройство может быть разборным, при в пробирке для последующего центрифугиэтом ручка и головка с шейкой может быть рования. 5646 Упорядник В. Борисенко Замовлення 616 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство УкраТни, 254655. ГСП, Киї в-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
