Прилад для розділення сипких матеріалів за пружними властивостями

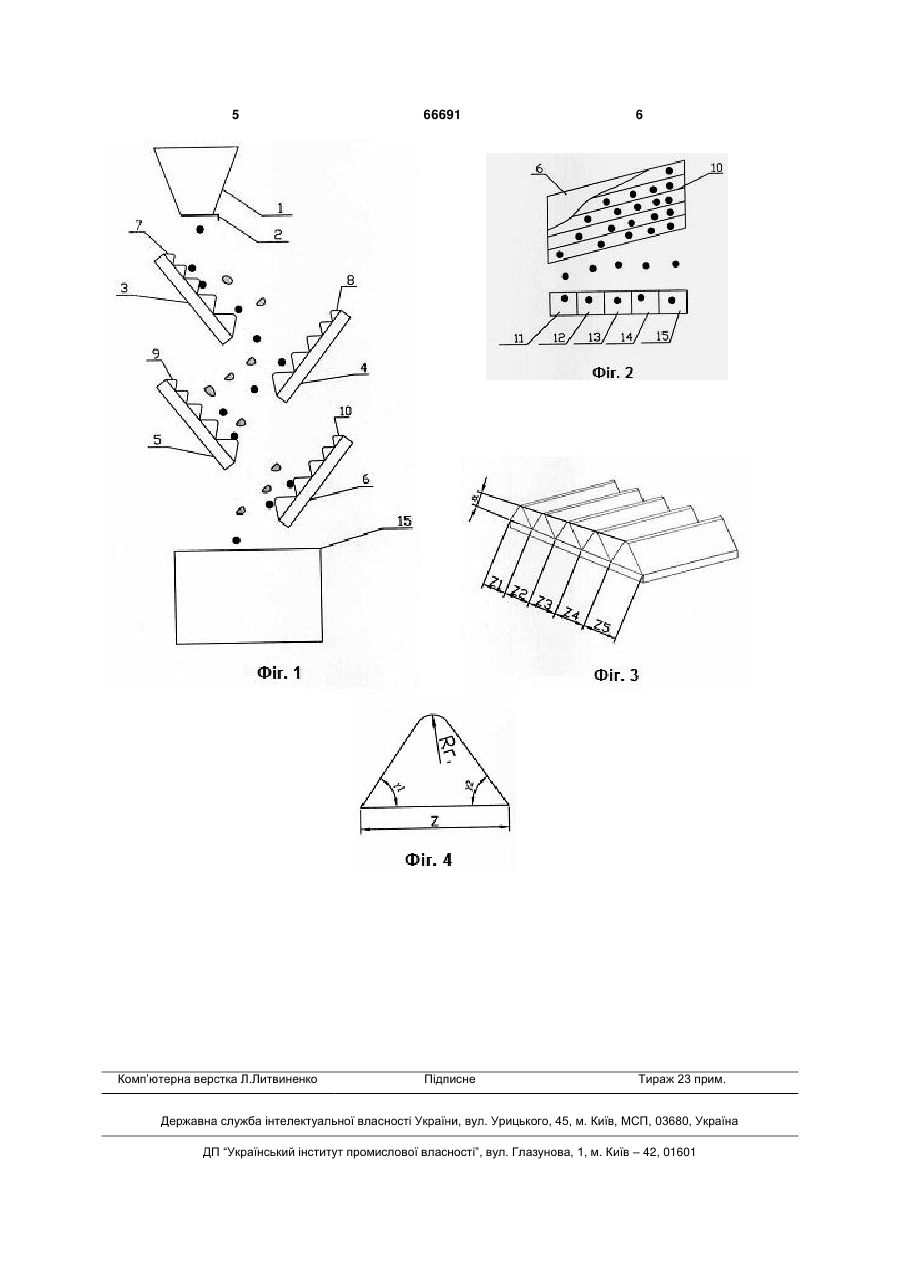

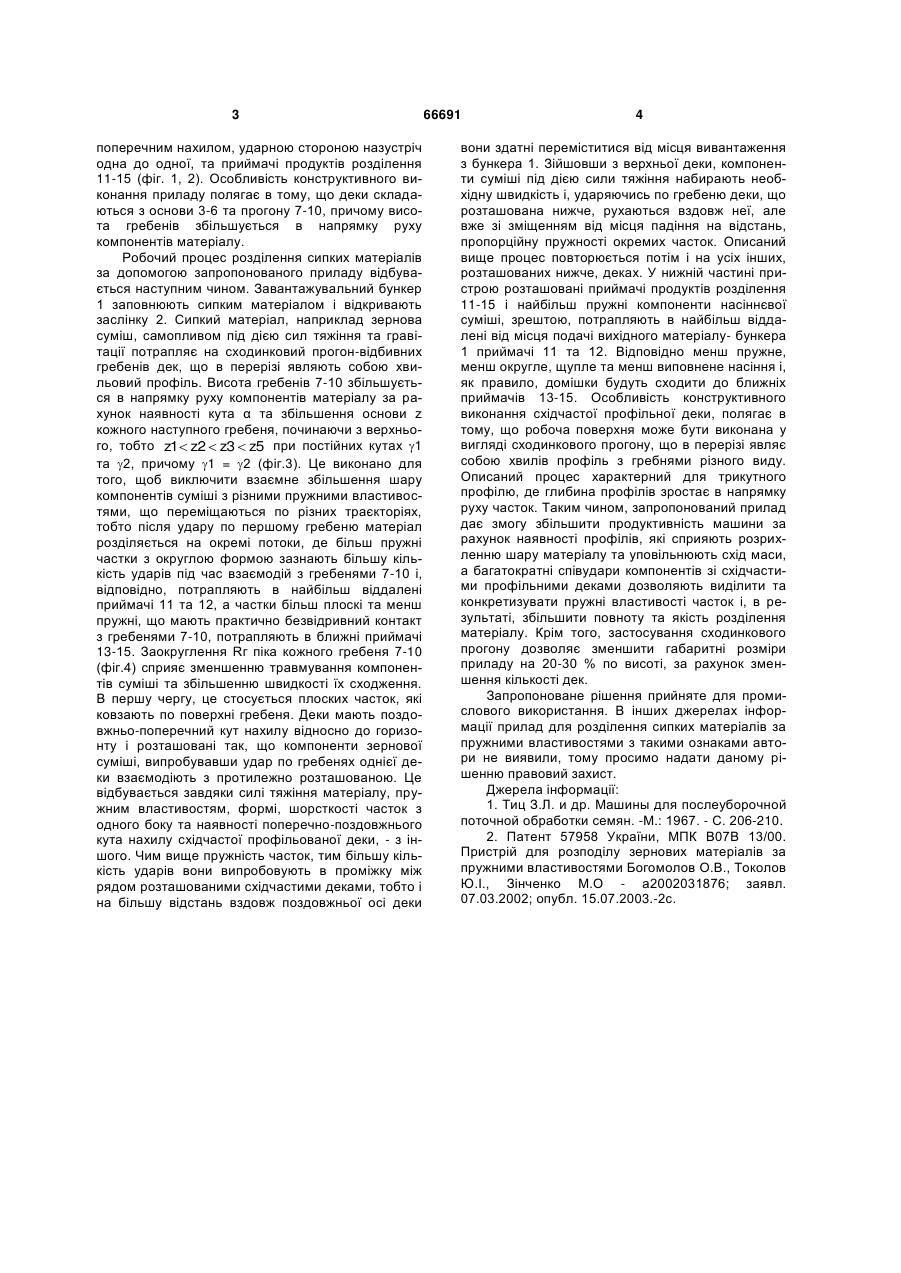

Прилад для розділення сипких матеріалів за пружними властивостями, що включає похилі східчасті деки, бункер подачі вихідного матеріалу та приймачі продуктів розділення, який відрізняється тим, що робоча поверхня деки виконана у вигляді сходинкового прогону, що в перерізі являє собою хвильовий профіль з гребенями різного виду, наприклад трикутними, причому висота гребенів збільшується в напрямку руху компонентів матеріалу. (19) (21) u201108533 (22) 07.07.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) БОГОМОЛОВ ОЛЕКСІЙ ВАСИЛЬОВИЧ, МЕЗЕНЦЕВ ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ, ЧЕРНЯЄВ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, МЕЗЕНЦЕВ ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ 3 поперечним нахилом, ударною стороною назустріч одна до одної, та приймачі продуктів розділення 11-15 (фіг. 1, 2). Особливість конструктивного виконання приладу полягає в тому, що деки складаються з основи 3-6 та прогону 7-10, причому висота гребенів збільшується в напрямку руху компонентів матеріалу. Робочий процес розділення сипких матеріалів за допомогою запропонованого приладу відбувається наступним чином. Завантажувальний бункер 1 заповнюють сипким матеріалом і відкривають заслінку 2. Сипкий матеріал, наприклад зернова суміш, самопливом під дією сил тяжіння та гравітації потрапляє на сходинковий прогон-відбивних гребенів дек, що в перерізі являють собою хвильовий профіль. Висота гребенів 7-10 збільшується в напрямку руху компонентів матеріалу за рахунок наявності кута α та збільшення основи z кожного наступного гребеня, починаючи з верхнього, тобто z1  z2  z3  z5 при постійних кутах 1 та 2, причому 1 = 2 (фіг.3). Це виконано для того, щоб виключити взаємне збільшення шару компонентів суміші з різними пружними властивостями, що переміщаються по різних траєкторіях, тобто після удару по першому гребеню матеріал розділяється на окремі потоки, де більш пружні частки з округлою формою зазнають більшу кількість ударів під час взаємодій з гребенями 7-10 і, відповідно, потрапляють в найбільш віддалені приймачі 11 та 12, а частки більш плоскі та менш пружні, що мають практично безвідривний контакт з гребенями 7-10, потрапляють в ближні приймачі 13-15. Заокруглення Rг піка кожного гребеня 7-10 (фіг.4) сприяє зменшенню травмування компонентів суміші та збільшенню швидкості їх сходження. В першу чергу, це стосується плоских часток, які ковзають по поверхні гребеня. Деки мають поздовжньо-поперечний кут нахилу відносно до горизонту і розташовані так, що компоненти зернової суміші, випробувавши удар по гребенях однієї деки взаємодіють з протилежно розташованою. Це відбувається завдяки силі тяжіння матеріалу, пружним властивостям, формі, шорсткості часток з одного боку та наявності поперечно-поздовжнього кута нахилу східчастої профільованої деки, - з іншого. Чим вище пружність часток, тим більшу кількість ударів вони випробовують в проміжку між рядом розташованими східчастими деками, тобто і на більшу відстань вздовж поздовжньої осі деки 66691 4 вони здатні переміститися від місця вивантаження з бункера 1. Зійшовши з верхньої деки, компоненти суміші під дією сили тяжіння набирають необхідну швидкість і, ударяючись по гребеню деки, що розташована нижче, рухаються вздовж неї, але вже зі зміщенням від місця падіння на відстань, пропорційну пружності окремих часток. Описаний вище процес повторюється потім і на усіх інших, розташованих нижче, деках. У нижній частині пристрою розташовані приймачі продуктів розділення 11-15 і найбільш пружні компоненти насіннєвої суміші, зрештою, потрапляють в найбільш віддалені від місця подачі вихідного матеріалу- бункера 1 приймачі 11 та 12. Відповідно менш пружне, менш округле, щупле та менш виповнене насіння і, як правило, домішки будуть сходити до ближніх приймачів 13-15. Особливість конструктивного виконання східчастої профільної деки, полягає в тому, що робоча поверхня може бути виконана у вигляді сходинкового прогону, що в перерізі являє собою хвилів профіль з гребнями різного виду. Описаний процес характерний для трикутного профілю, де глибина профілів зростає в напрямку руху часток. Таким чином, запропонований прилад дає змогу збільшити продуктивність машини за рахунок наявності профілів, які сприяють розрихленню шару матеріалу та уповільнюють схід маси, а багатократні співудари компонентів зі східчастими профільними деками дозволяють виділити та конкретизувати пружні властивості часток і, в результаті, збільшити повноту та якість розділення матеріалу. Крім того, застосування сходинкового прогону дозволяє зменшити габаритні розміри приладу на 20-30 % по висоті, за рахунок зменшення кількості дек. Запропоноване рішення прийняте для промислового використання. В інших джерелах інформації прилад для розділення сипких матеріалів за пружними властивостями з такими ознаками автори не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Тиц З.Л. и др. Машины для послеуборочной поточной обработки семян. -М.: 1967. - С. 206-210. 2. Патент 57958 України, МПК В07В 13/00. Пристрій для розподілу зернових матеріалів за пружними властивостями Богомолов О.В., Токолов Ю.І., Зінченко М.О - а2002031876; заявл. 07.03.2002; опубл. 15.07.2003.-2с. 5 Комп’ютерна верстка Л.Литвиненко 66691 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
