Шестеренна гідромашина
Номер патенту: 66895
Опубліковано: 15.06.2004
Автори: Пасічник Микола Федорович, Грищишин Юрій Іванович, Созанський Михайло Іванович, Лужанський Василь Іванович, Діденко Олександр Васильович
Формула / Реферат

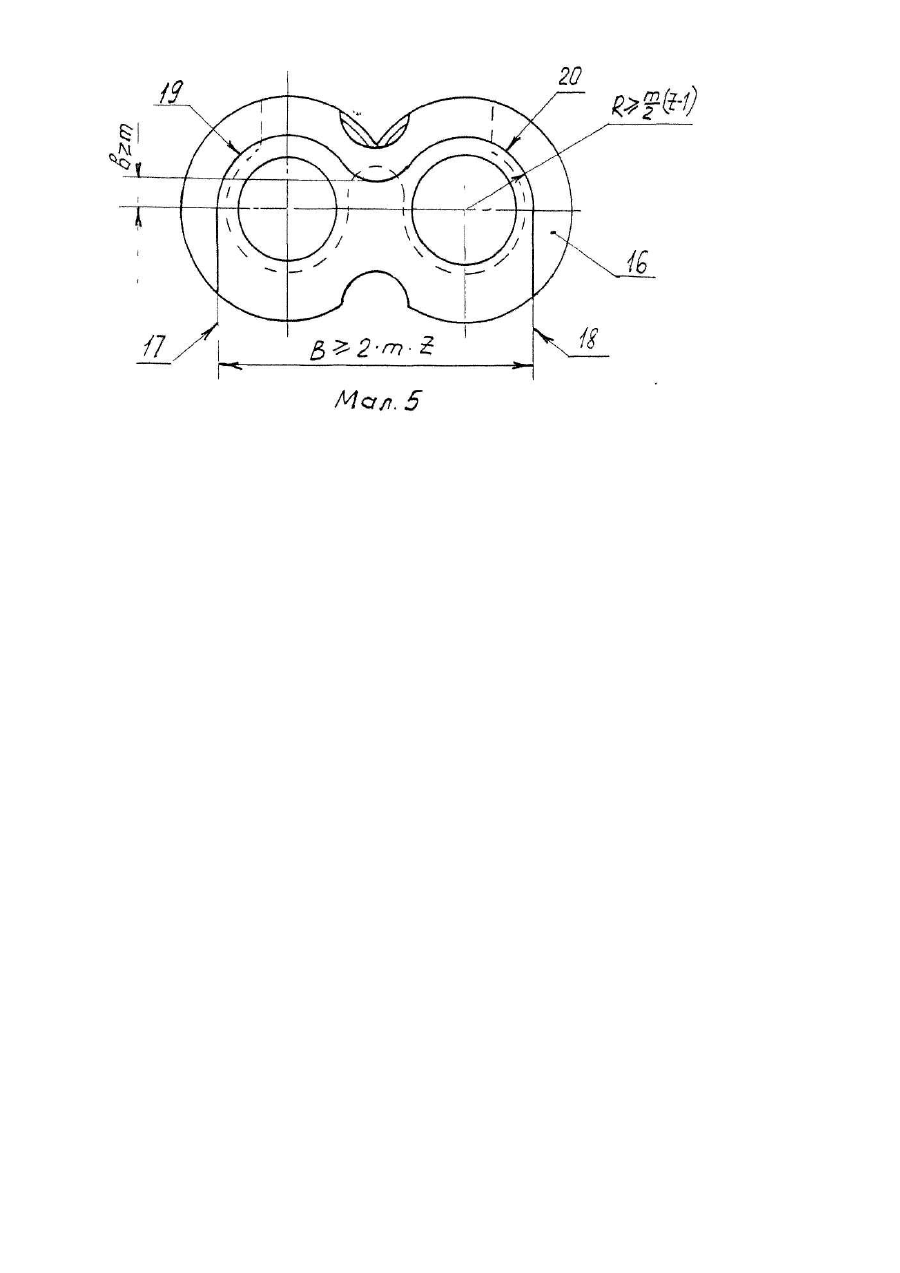

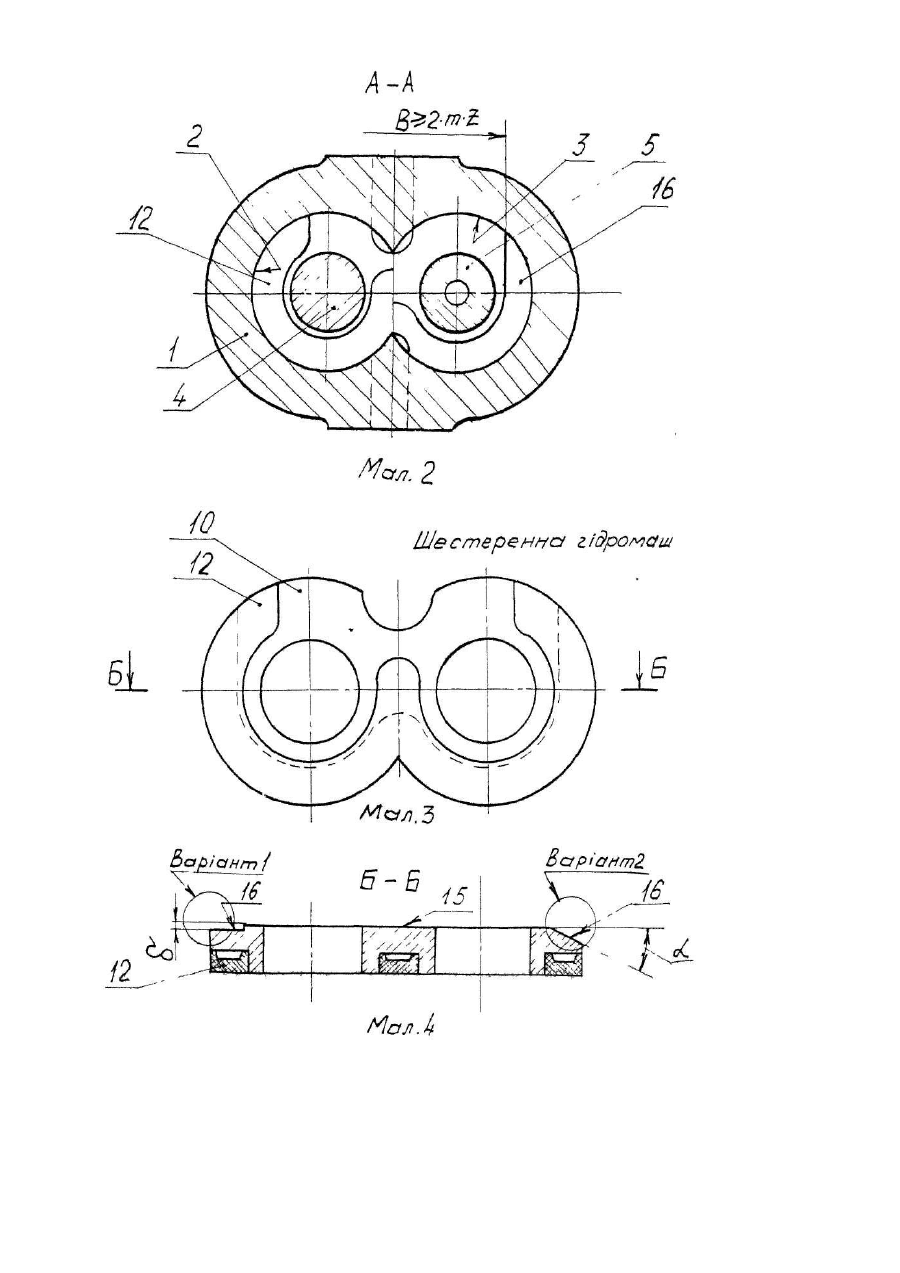

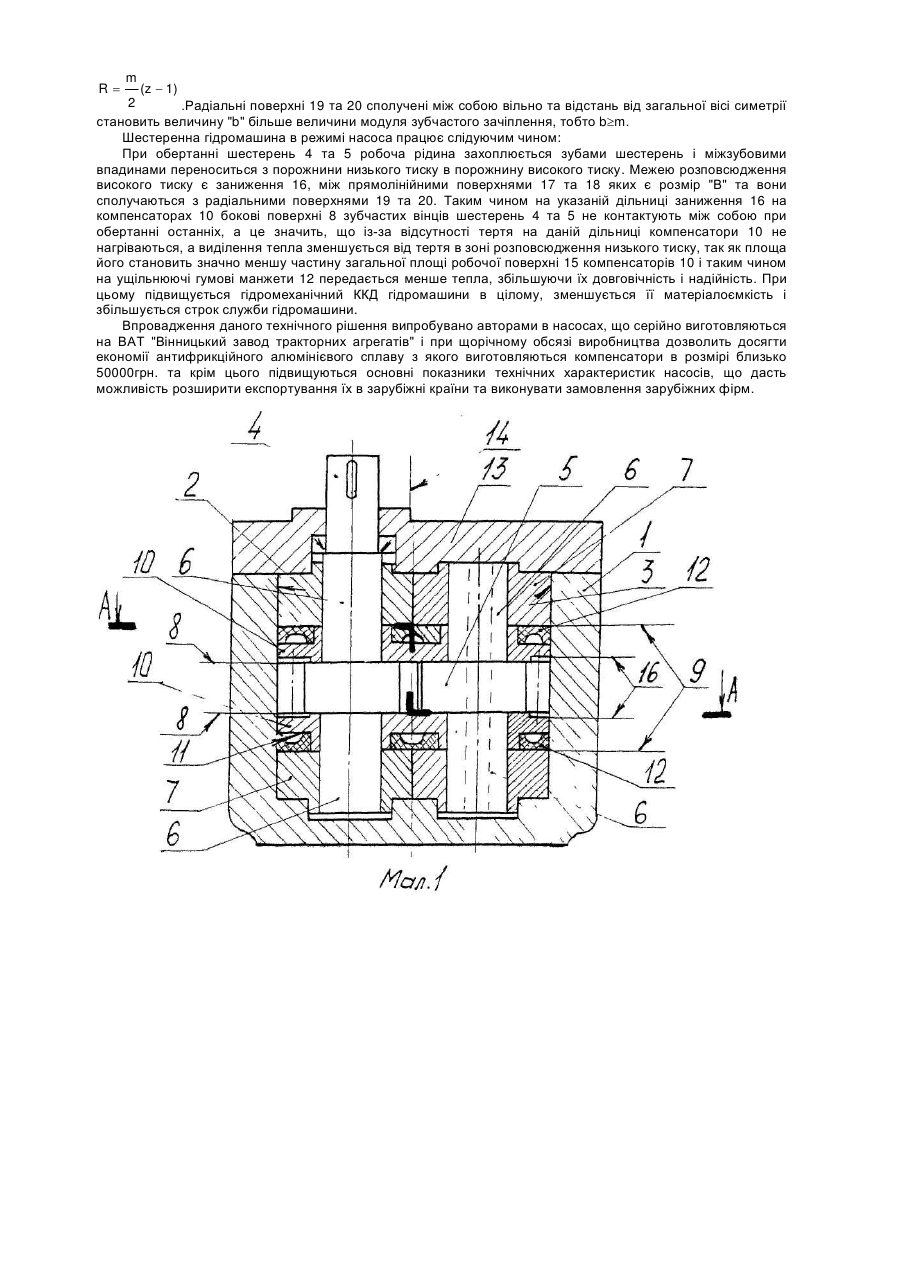

Шестеренна гідромашина, що містить корпус із взаємопересічними розточками, ведучу та ведену шестерні зовнішнього зачеплення, цапфи яких встановлені в підшипниках ковзання, а між боковими поверхнями зубчастих вінців шестерень та торцями підшипників ковзання розташовані компенсатори, в яких зі сторони, повернутої до підшипників ковзання, в напіввідкритих пазах встановлені ущільнюючі гумові манжети, яка відрізняється тим, що на поверхнях компенсаторів, контактуючих з боковими поверхнями зубчастих вінців шестерень, на стороні високого тиску виконано заниження, що має глибину, більшу від допустимого спрацювання, та обмежені розміри, які знаходяться в залежності від величини модуля
зубчастого зачеплення та кількості зубів
шестерень, з утворенням контактуючої поверхні на стороні розповсюдження низького тиску, що має прямолінійні ділянки з розміром
які переходять на криволінійні поверхні з розмірами, більшими від радіусів заглибин зубчастих вінців
причому між собою вони сполучені по радіусу відносно січної площини, що проходить через вісь симетрії отворів в компенсаторі, а відстань від загальної осі симетрії
становить величину, не меншу від величини модуля зубчастого зачеплення.
Додаткова інформація
Назва патенту англійськоюPinion hydromachine
Автори англійськоюDidenko Oleksandr Vasyliovych, Sozanskyi Mykhailo Ivanovych
Назва патенту російськоюШестеренная гидромашина
Автори російськоюДиденко Александр Васильевич, Созанський Михаил Иванович
МПК / Мітки
МПК: F04C 2/08
Мітки: гідромашина, шестеренна
Код посилання
<a href="https://ua.patents.su/4-66895-shesterenna-gidromashina.html" target="_blank" rel="follow" title="База патентів України">Шестеренна гідромашина</a>
Шестеренна гідромашина зовнішнього зачеплення
Номер патенту: 784
Опубліковано: 15.03.2001
Автори: Карпенко Василь Дмитрович, Бондар Микола Степанович, Черепаха Ігор Іванович
МПК: F04C 2/04
Мітки: зачеплення, гідромашина, шестеренна, зовнішнього
Формула / Реферат:
1. Шестеренна гідромашина зовнішнього зачеплення, яка має корпус з вхідним та вихідним отворами і кришкою, в колодязях якого містяться шестерні з цапфами, які розміщено в підшипниках ковзання з еластичними 3-подібними манжетами П-подібного профілю, які розташовані біля вихідного отвору, та компенсатори торцевих зазорів, яка відрізняється тим, що компенсатори торцевих зазорів виконані у вигляді пластин, а еластичні 3-подібні манжети розміщено...
Шестеренна гідромашина
Номер патенту: 772
Опубліковано: 15.03.2001
Автори: Карпенко Василь Дмитрович, Черепаха Ігор Іванович, Бондар Микола Степанович, Бондар Андрій Миколайович
МПК: F04C 2/04
Мітки: гідромашина, шестеренна
Формула / Реферат:
1. Шестеренна гідромашина, яка має корпус, в циліндричних розточках якого розміщені шестерні зовнішнього зачеплення з цапфами, встановлені в підшипниках ковзання, та спряжені з шестернями торцеві компенсатори з розміщеними в пазах 3-подібними еластичними манжетами П-подібного профілю і розточками під цапфи та кармани, розташовані зі сторони отвору всмоктування і відділені від пазів перемичками, яка відрізняється тим, що кармани сполучені як з...
Шестеренна гідромашина зовнішнього зачеплення
Номер патенту: 42895
Опубліковано: 15.11.2001
Автори: Надєін Владислав Семенович, Москаленко Генадій Вікторович, Бевз Олег Вікторович, Черновол Михайло Іванович, Кулєшков Юрій Володимирович
МПК: F04C 2/08
Мітки: шестеренна, гідромашина, зачеплення, зовнішнього
Формула / Реферат:
1. Шестеренна гідромашина зовнішнього зачеплення, що містить корпус, у циліндричних розточках якого розміщені шестерні зовнішнього зачеплення з корегованими зубами евольвентного профілю, сполученими між собою з утворенням бічного зазору, яка відрізняється тим, що синтез зубчастого зачеплення шестерень виконаний з асиметричною лінією зачеплення щодо полюса зачеплення.2. Шестеренна гідромашина зовнішнього зачеплення по п. 1, яка...
Шестеренна гідромашина
Номер патенту: 46043
Опубліковано: 15.05.2002
Автори: Розумков Віктор Олександрович, Гаркуша Анатолій Григорович, Ткаченко Валентин Олександрович, Жулінський Генріх Каземирович, Григор'єв Володимир Павлович, Новак Олег Васильович, Петровський Олександр Гордійович, Коба Володимир Володимирович
МПК: F04C 2/08
Мітки: гідромашина, шестеренна
Формула / Реферат:
1. Шестеренна гідромашина, яка містить, як мінімум, дві корпусні деталі, у взаємоперехресних розточках однієї з яких розміщені з утворенням порожнин високого і низького тиску шестерні з цапфами, які розташовані у підшипниках ковзання корпусних деталей, що виконані у вигляді антифрикційних стрічок, охоплюючих цапфи шестерень, сполучені з порожниною низького тиску повздовжні канали в корпусних деталях і радіальний канал у кожному з підшипників...
Шестеренна гідромашина
Номер патенту: 37281
Опубліковано: 15.05.2001
Автори: Діденко Олександр Васильович, Гаврилюк Василь Петрович, Заброцький Іван Павлович, Лихова Лідія Ульянівна
МПК: F04C 2/08
Мітки: шестеренна, гідромашина
Формула / Реферат:
Шестеренна гідромашина, що складена із корпусу з торцевою кришкою, між якими є ущільнювальне кільце, а в циліндричних розточках корпусу розміщені шестерні з цапфами, які обертаються в підшипниках ковзання, і між торцями зубчатих вінців і підшипників встановлені торцеві компенсатори, на неробочих поверхнях яких виконані напіввідкриті пази, де розміщені еластичні манжети і є порожнини високого і низького тиску, які з'єднані з підвідним і...
