Номер патенту: 67182

Опубліковано: 10.02.2012

Автор: Дударєв Ігор Миколайович

Завантажити PDF файл.

Формула / Реферат

Комбайн для збирання олійного льону, який містить збиральну частину, молотильну частину та частину для очистки насіння, що розміщені на рамі з пневматичними колесами, який відрізняється тим, що молотильну частину обладнано парою розміщених один над одним м'яльно-плющильних вальців, що виконані з можливістю обертання назустріч один одному та з горизонтальними осями обертання, розміщеними перпендикулярно до затискного транспортера, причому на кожному м'яльно-плющильному вальці передбачено западини та виступи, що утворені відповідно втулками меншого та більшого діаметрів, які розміщені за принципом "одна через одну" на осі обертання, крім того, втулки більшого діаметра коротші за втулки меншого діаметра, причому довжина втулок більшого та меншого діаметрів дозволяє забезпечити знаходження виступів одного м'яльно-плющильного вальця в западинах другого, крім того, між виступами одного м'яльно-плющильного вальця та западинами другого у радіальному та осьовому напрямках забезпечено зазори, а також передбачено можливість регулювання величини зазорів у радіальному напрямку шляхом зміни відстані між осями обертання.

Текст

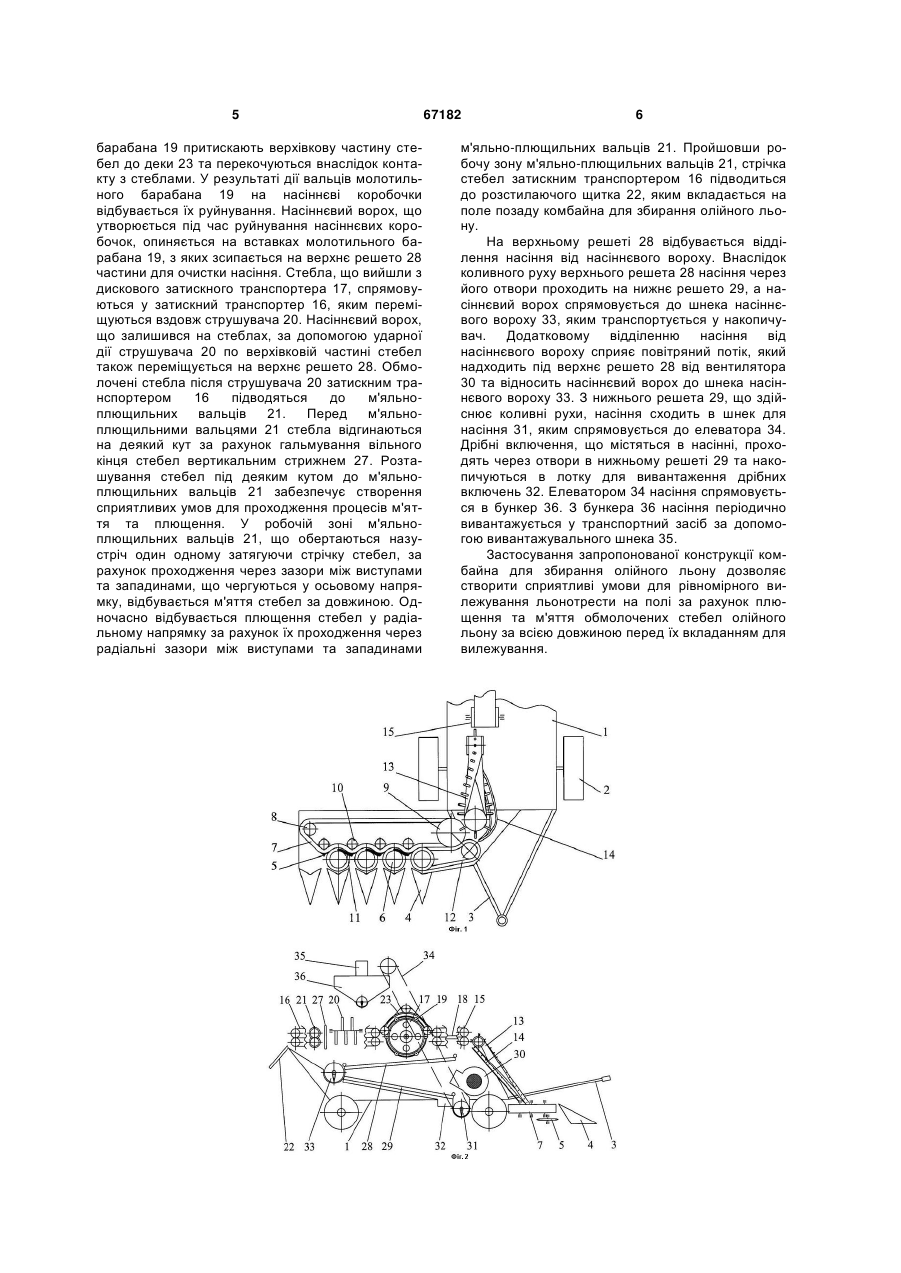

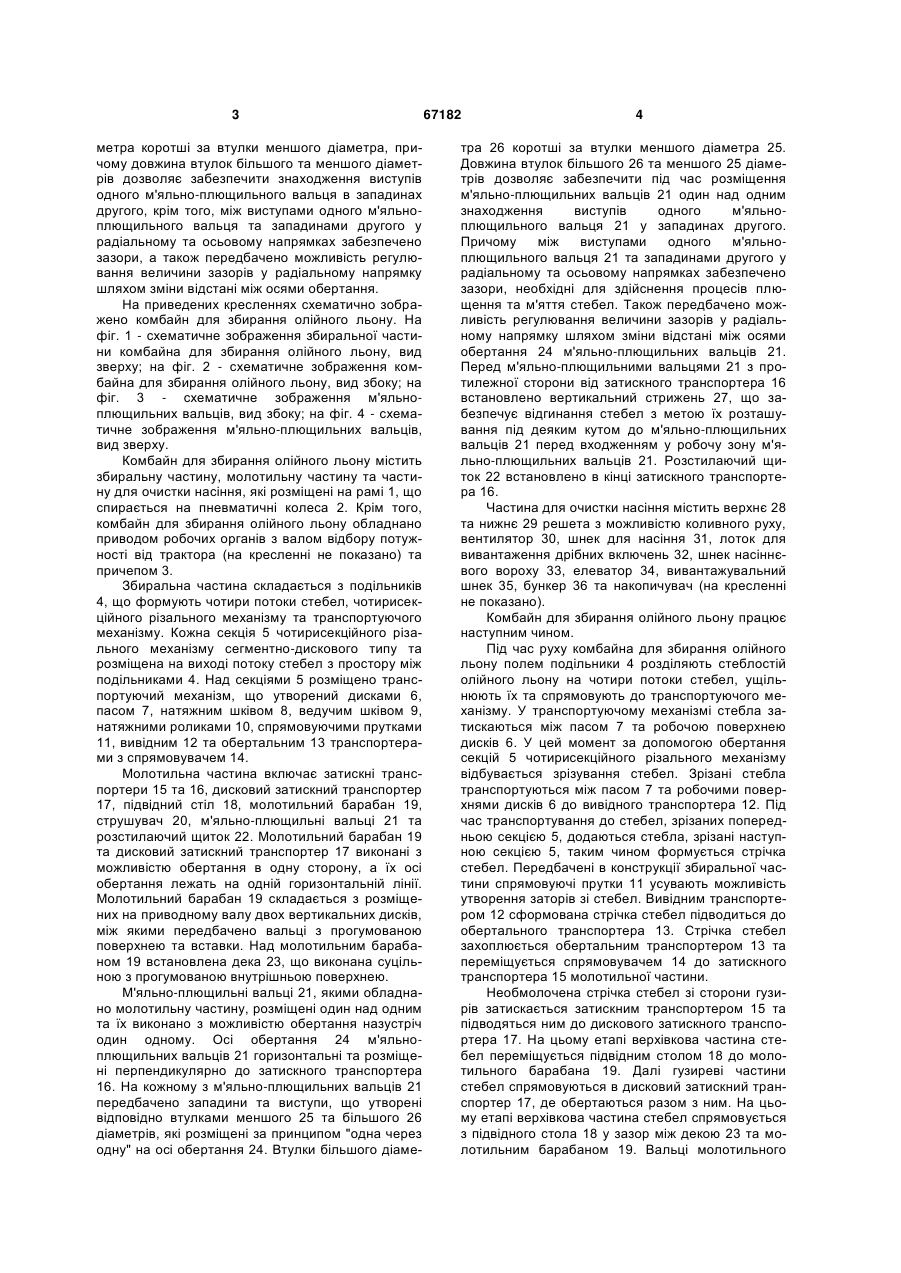

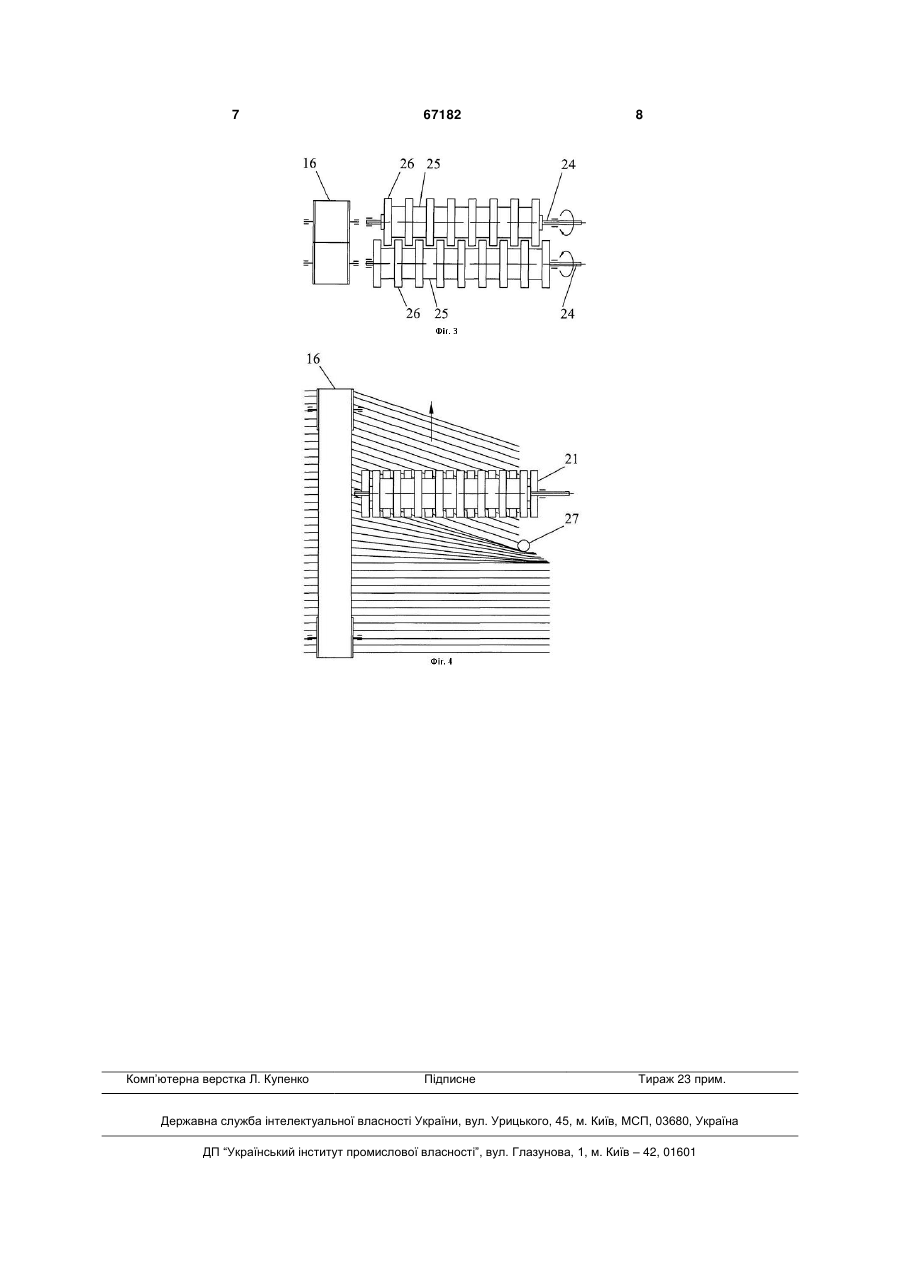

Комбайн для збирання олійного льону, який містить збиральну частину, молотильну частину та частину для очистки насіння, що розміщені на рамі з пневматичними колесами, який відрізняється тим, що молотильну частину обладнано парою розміщених один над одним м'яльно-плющильних вальців, що виконані з можливістю обертання назустріч один одному та з горизонтальними осями обертання, розміщеними перпендикулярно до за 3 метра коротші за втулки меншого діаметра, причому довжина втулок більшого та меншого діаметрів дозволяє забезпечити знаходження виступів одного м'яльно-плющильного вальця в западинах другого, крім того, між виступами одного м'яльноплющильного вальця та западинами другого у радіальному та осьовому напрямках забезпечено зазори, а також передбачено можливість регулювання величини зазорів у радіальному напрямку шляхом зміни відстані між осями обертання. На приведених кресленнях схематично зображено комбайн для збирання олійного льону. На фіг. 1 - схематичне зображення збиральної частини комбайна для збирання олійного льону, вид зверху; на фіг. 2 - схематичне зображення комбайна для збирання олійного льону, вид збоку; на фіг. 3 - схематичне зображення м'яльноплющильних вальців, вид збоку; на фіг. 4 - схематичне зображення м'яльно-плющильних вальців, вид зверху. Комбайн для збирання олійного льону містить збиральну частину, молотильну частину та частину для очистки насіння, які розміщені на рамі 1, що спирається на пневматичні колеса 2. Крім того, комбайн для збирання олійного льону обладнано приводом робочих органів з валом відбору потужності від трактора (на кресленні не показано) та причепом 3. Збиральна частина складається з подільників 4, що формують чотири потоки стебел, чотирисекційного різального механізму та транспортуючого механізму. Кожна секція 5 чотирисекційного різального механізму сегментно-дискового типу та розміщена на виході потоку стебел з простору між подільниками 4. Над секціями 5 розміщено транспортуючий механізм, що утворений дисками 6, пасом 7, натяжним шківом 8, ведучим шківом 9, натяжними роликами 10, спрямовуючими прутками 11, вивідним 12 та обертальним 13 транспортерами з спрямовувачем 14. Молотильна частина включає затискні транспортери 15 та 16, дисковий затискний транспортер 17, підвідний стіл 18, молотильний барабан 19, струшувач 20, м'яльно-плющильні вальці 21 та розстилаючий щиток 22. Молотильний барабан 19 та дисковий затискний транспортер 17 виконані з можливістю обертання в одну сторону, а їх осі обертання лежать на одній горизонтальній лінії. Молотильний барабан 19 складається з розміщених на приводному валу двох вертикальних дисків, між якими передбачено вальці з прогумованою поверхнею та вставки. Над молотильним барабаном 19 встановлена дека 23, що виконана суцільною з прогумованою внутрішньою поверхнею. М'яльно-плющильні вальці 21, якими обладнано молотильну частину, розміщені один над одним та їх виконано з можливістю обертання назустріч один одному. Осі обертання 24 м'яльноплющильних вальців 21 горизонтальні та розміщені перпендикулярно до затискного транспортера 16. На кожному з м'яльно-плющильних вальців 21 передбачено западини та виступи, що утворені відповідно втулками меншого 25 та більшого 26 діаметрів, які розміщені за принципом "одна через одну" на осі обертання 24. Втулки більшого діаме 67182 4 тра 26 коротші за втулки меншого діаметра 25. Довжина втулок більшого 26 та меншого 25 діаметрів дозволяє забезпечити під час розміщення м'яльно-плющильних вальців 21 один над одним знаходження виступів одного м'яльноплющильного вальця 21 у западинах другого. Причому між виступами одного м'яльноплющильного вальця 21 та западинами другого у радіальному та осьовому напрямках забезпечено зазори, необхідні для здійснення процесів плющення та м'яття стебел. Також передбачено можливість регулювання величини зазорів у радіальному напрямку шляхом зміни відстані між осями обертання 24 м'яльно-плющильних вальців 21. Перед м'яльно-плющильними вальцями 21 з протилежної сторони від затискного транспортера 16 встановлено вертикальний стрижень 27, що забезпечує відгинання стебел з метою їх розташування під деяким кутом до м'яльно-плющильних вальців 21 перед входженням у робочу зону м'яльно-плющильних вальців 21. Розстилаючий щиток 22 встановлено в кінці затискного транспортера 16. Частина для очистки насіння містить верхнє 28 та нижнє 29 решета з можливістю коливного руху, вентилятор 30, шнек для насіння 31, лоток для вивантаження дрібних включень 32, шнек насіннєвого вороху 33, елеватор 34, вивантажувальний шнек 35, бункер 36 та накопичувач (на кресленні не показано). Комбайн для збирання олійного льону працює наступним чином. Під час руху комбайна для збирання олійного льону полем подільники 4 розділяють стеблостій олійного льону на чотири потоки стебел, ущільнюють їх та спрямовують до транспортуючого механізму. У транспортуючому механізмі стебла затискаються між пасом 7 та робочою поверхнею дисків 6. У цей момент за допомогою обертання секцій 5 чотирисекційного різального механізму відбувається зрізування стебел. Зрізані стебла транспортуються між пасом 7 та робочими поверхнями дисків 6 до вивідного транспортера 12. Під час транспортування до стебел, зрізаних попередньою секцією 5, додаються стебла, зрізані наступною секцією 5, таким чином формується стрічка стебел. Передбачені в конструкції збиральної частини спрямовуючі прутки 11 усувають можливість утворення заторів зі стебел. Вивідним транспортером 12 сформована стрічка стебел підводиться до обертального транспортера 13. Стрічка стебел захоплюється обертальним транспортером 13 та переміщується спрямовувачем 14 до затискного транспортера 15 молотильної частини. Необмолочена стрічка стебел зі сторони гузирів затискається затискним транспортером 15 та підводяться ним до дискового затискного транспортера 17. На цьому етапі верхівкова частина стебел переміщується підвідним столом 18 до молотильного барабана 19. Далі гузиреві частини стебел спрямовуються в дисковий затискний транспортер 17, де обертаються разом з ним. На цьому етапі верхівкова частина стебел спрямовується з підвідного стола 18 у зазор між декою 23 та молотильним барабаном 19. Вальці молотильного 5 барабана 19 притискають верхівкову частину стебел до деки 23 та перекочуються внаслідок контакту з стеблами. У результаті дії вальців молотильного барабана 19 на насіннєві коробочки відбувається їх руйнування. Насіннєвий ворох, що утворюється під час руйнування насіннєвих коробочок, опиняється на вставках молотильного барабана 19, з яких зсипається на верхнє решето 28 частини для очистки насіння. Стебла, що вийшли з дискового затискного транспортера 17, спрямовуються у затискний транспортер 16, яким переміщуються вздовж струшувача 20. Насіннєвий ворох, що залишився на стеблах, за допомогою ударної дії струшувача 20 по верхівковій частині стебел також переміщується на верхнє решето 28. Обмолочені стебла після струшувача 20 затискним транспортером 16 підводяться до м'яльноплющильних вальців 21. Перед м'яльноплющильними вальцями 21 стебла відгинаються на деякий кут за рахунок гальмування вільного кінця стебел вертикальним стрижнем 27. Розташування стебел під деяким кутом до м'яльноплющильних вальців 21 забезпечує створення сприятливих умов для проходження процесів м'яття та плющення. У робочій зоні м'яльноплющильних вальців 21, що обертаються назустріч один одному затягуючи стрічку стебел, за рахунок проходження через зазори між виступами та западинами, що чергуються у осьовому напрямку, відбувається м'яття стебел за довжиною. Одночасно відбувається плющення стебел у радіальному напрямку за рахунок їх проходження через радіальні зазори між виступами та западинами 67182 6 м'яльно-плющильних вальців 21. Пройшовши робочу зону м'яльно-плющильних вальців 21, стрічка стебел затискним транспортером 16 підводиться до розстилаючого щитка 22, яким вкладається на поле позаду комбайна для збирання олійного льону. На верхньому решеті 28 відбувається відділення насіння від насіннєвого вороху. Внаслідок коливного руху верхнього решета 28 насіння через його отвори проходить на нижнє решето 29, а насіннєвий ворох спрямовується до шнека насіннєвого вороху 33, яким транспортується у накопичувач. Додатковому відділенню насіння від насіннєвого вороху сприяє повітряний потік, який надходить під верхнє решето 28 від вентилятора 30 та відносить насіннєвий ворох до шнека насіннєвого вороху 33. З нижнього решета 29, що здійснює коливні рухи, насіння сходить в шнек для насіння 31, яким спрямовується до елеватора 34. Дрібні включення, що містяться в насінні, проходять через отвори в нижньому решеті 29 та накопичуються в лотку для вивантаження дрібних включень 32. Елеватором 34 насіння спрямовується в бункер 36. З бункера 36 насіння періодично вивантажується у транспортний засіб за допомогою вивантажувального шнека 35. Застосування запропонованої конструкції комбайна для збирання олійного льону дозволяє створити сприятливі умови для рівномірного вилежування льонотрести на полі за рахунок плющення та м'яття обмолочених стебел олійного льону за всією довжиною перед їх вкладанням для вилежування. 7 Комп’ютерна верстка Л. Купенко 67182 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Combined harvester to harvest crown flax

Автори англійською

Dudariev Ihor Mykolaiovych

Назва патенту російською

Комбайн для уборки масличного льна

Автори російською

Дударев Игорь Николаевич

МПК / Мітки

МПК: A01D 45/00, A01D 45/06

Мітки: льону, комбайн, збирання, олійного
