Імітансний логічний lc-елемент “і-ні”

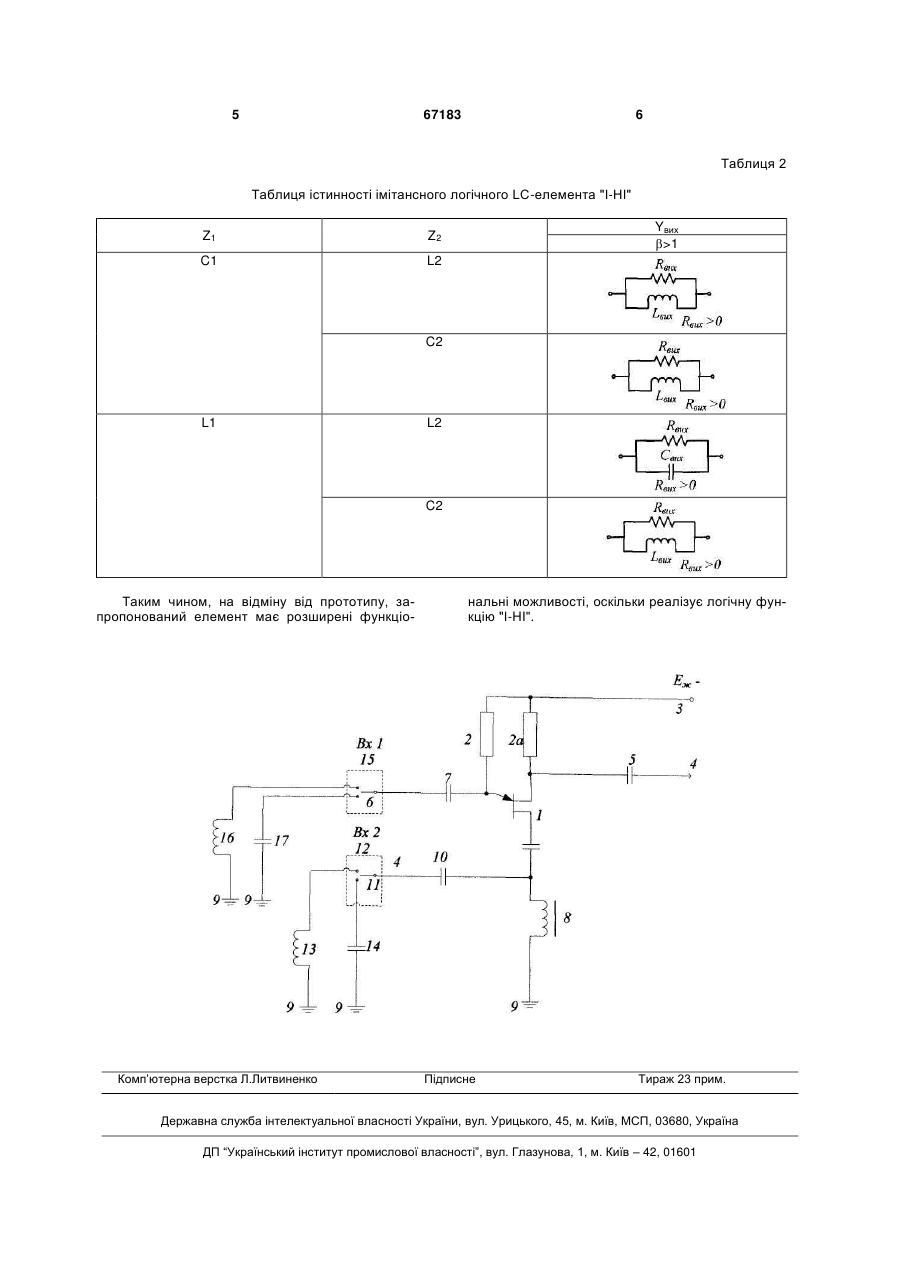

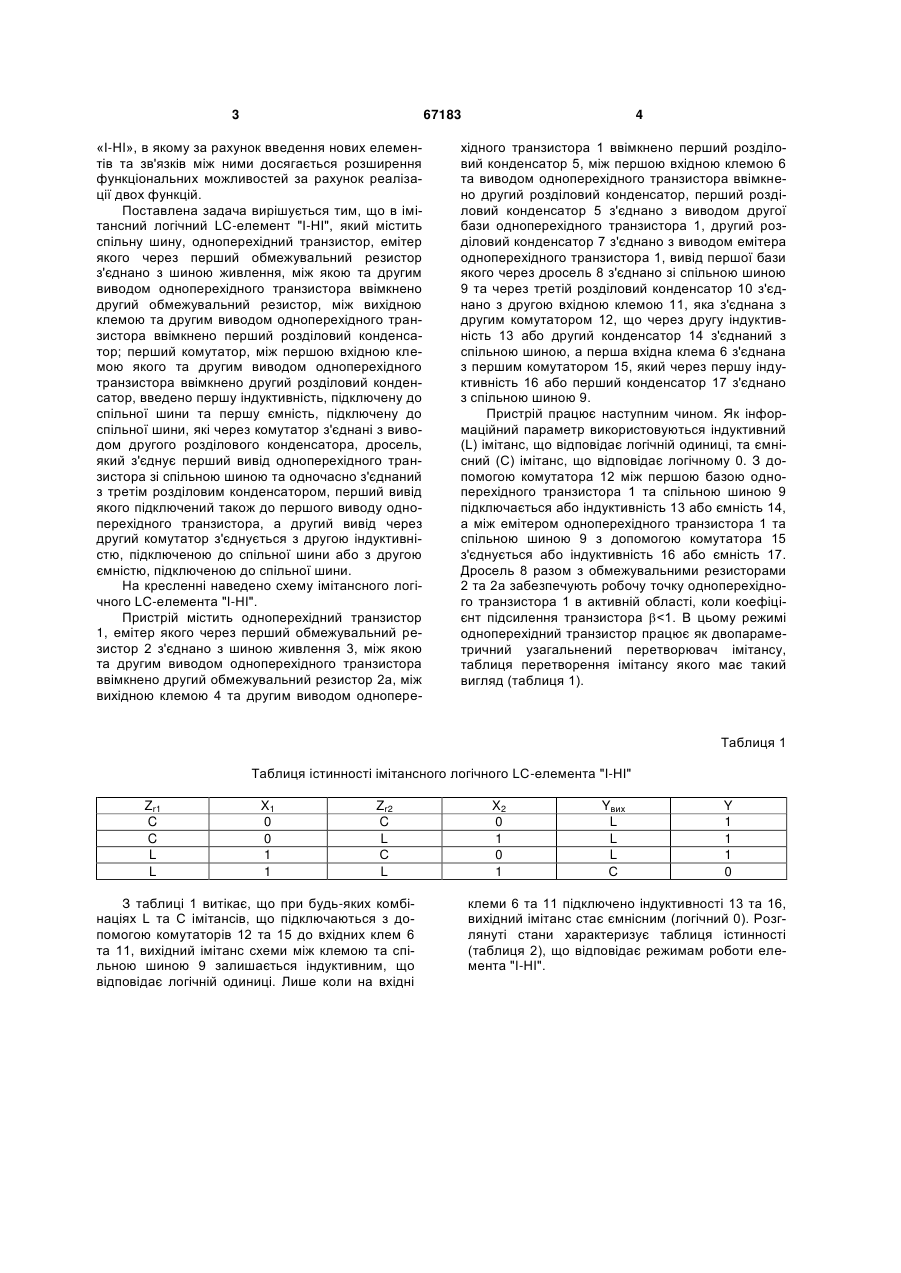

Імітансний логічний LC-елемент "І-НІ", який містить спільну шину, одноперехідний транзистор, емітер якого через перший обмежувальний резистор з'єднано з шиною живлення, між якою та другим виводом одноперехідного транзистора ввімкнено другий обмежувальний резистор, між вихідною клемою та другим виводом одноперехідного транзистора ввімкнено перший розділовий 3 67183 «І-НІ», в якому за рахунок введення нових елементів та зв'язків між ними досягається розширення функціональних можливостей за рахунок реалізації двох функцій. Поставлена задача вирішується тим, що в імітансний логічний LC-елемент "І-НІ", який містить спільну шину, одноперехідний транзистор, емітер якого через перший обмежувальний резистор з'єднано з шиною живлення, між якою та другим виводом одноперехідного транзистора ввімкнено другий обмежувальний резистор, між вихідною клемою та другим виводом одноперехідного транзистора ввімкнено перший розділовий конденсатор; перший комутатор, між першою вхідною клемою якого та другим виводом одноперехідного транзистора ввімкнено другий розділовий конденсатор, введено першу індуктивність, підключену до спільної шини та першу ємність, підключену до спільної шини, які через комутатор з'єднані з виводом другого розділового конденсатора, дросель, який з'єднує перший вивід одноперехідного транзистора зі спільною шиною та одночасно з'єднаний з третім розділовим конденсатором, перший вивід якого підключений також до першого виводу одноперехідного транзистора, а другий вивід через другий комутатор з'єднується з другою індуктивністю, підключеною до спільної шини або з другою ємністю, підключеною до спільної шини. На кресленні наведено схему імітансного логічного LC-елемента "I-НІ". Пристрій містить одноперехідний транзистор 1, емітер якого через перший обмежувальний резистор 2 з'єднано з шиною живлення 3, між якою та другим виводом одноперехідного транзистора ввімкнено другий обмежувальний резистор 2а, між вихідною клемою 4 та другим виводом однопере 4 хідного транзистора 1 ввімкнено перший розділовий конденсатор 5, між першою вхідною клемою 6 та виводом одноперехідного транзистора ввімкнено другий розділовий конденсатор, перший розділовий конденсатор 5 з'єднано з виводом другої бази одноперехідного транзистора 1, другий розділовий конденсатор 7 з'єднано з виводом емітера одноперехідного транзистора 1, вивід першої бази якого через дросель 8 з'єднано зі спільною шиною 9 та через третій розділовий конденсатор 10 з'єднано з другою вхідною клемою 11, яка з'єднана з другим комутатором 12, що через другу індуктивність 13 або другий конденсатор 14 з'єднаний з спільною шиною, а перша вхідна клема 6 з'єднана з першим комутатором 15, який через першу індуктивність 16 або перший конденсатор 17 з'єднано з спільною шиною 9. Пристрій працює наступним чином. Як інформаційний параметр використовуються індуктивний (L) імітанс, що відповідає логічній одиниці, та ємнісний (С) імітанс, що відповідає логічному 0. З допомогою комутатора 12 між першою базою одноперехідного транзистора 1 та спільною шиною 9 підключається або індуктивність 13 або ємність 14, а між емітером одноперехідного транзистора 1 та спільною шиною 9 з допомогою комутатора 15 з'єднується або індуктивність 16 або ємність 17. Дросель 8 разом з обмежувальними резисторами 2 та 2а забезпечують робочу точку одноперехідного транзистора 1 в активній області, коли коефіцієнт підсилення транзистора 1 Z2 L2 C2 L1 L2 C2 Таким чином, на відміну від прототипу, запропонований елемент має розширені функціо Комп’ютерна верстка Л.Литвиненко нальні можливості, оскільки реалізує логічну функцію "I-HI". Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
