Формула / Реферат

Балансирний пристрій для вантажопідйомників, що містить нерухому раму, у яку встановлена рухома рама, що оснащена елементом розподілу навантаження, встановленого на опорі рухомої рами та має осі з опорними котками, який відрізняється тим, що елемент розподілу навантаження виконаний у вигляді балансирного візка за формою пластинчастої пружини квадратного перерізу, оснащеного чотирма осями з опорними котками, які складені з'єднаними між собою півкільцями, між якими розташований поліуретановий демпфер.

Текст

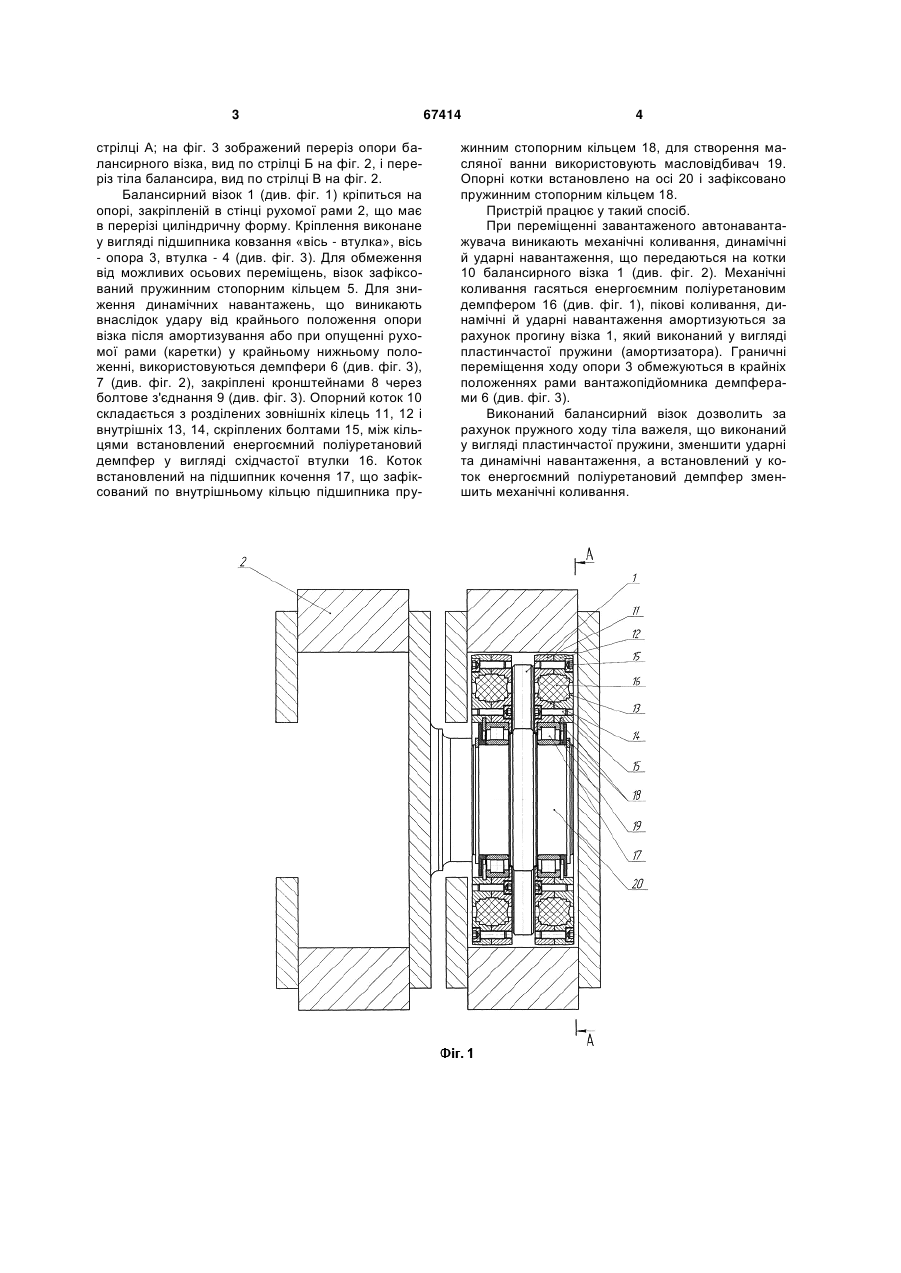

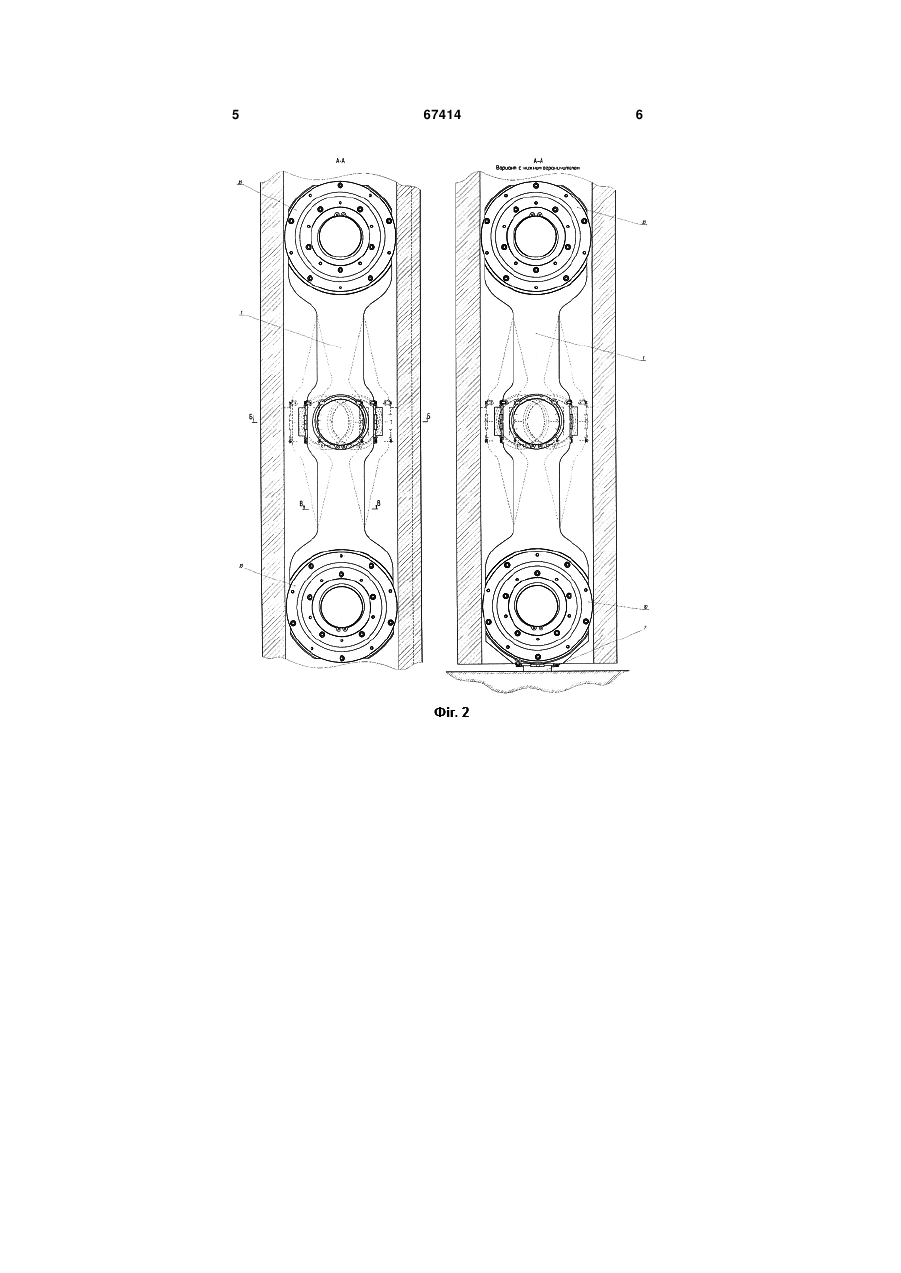

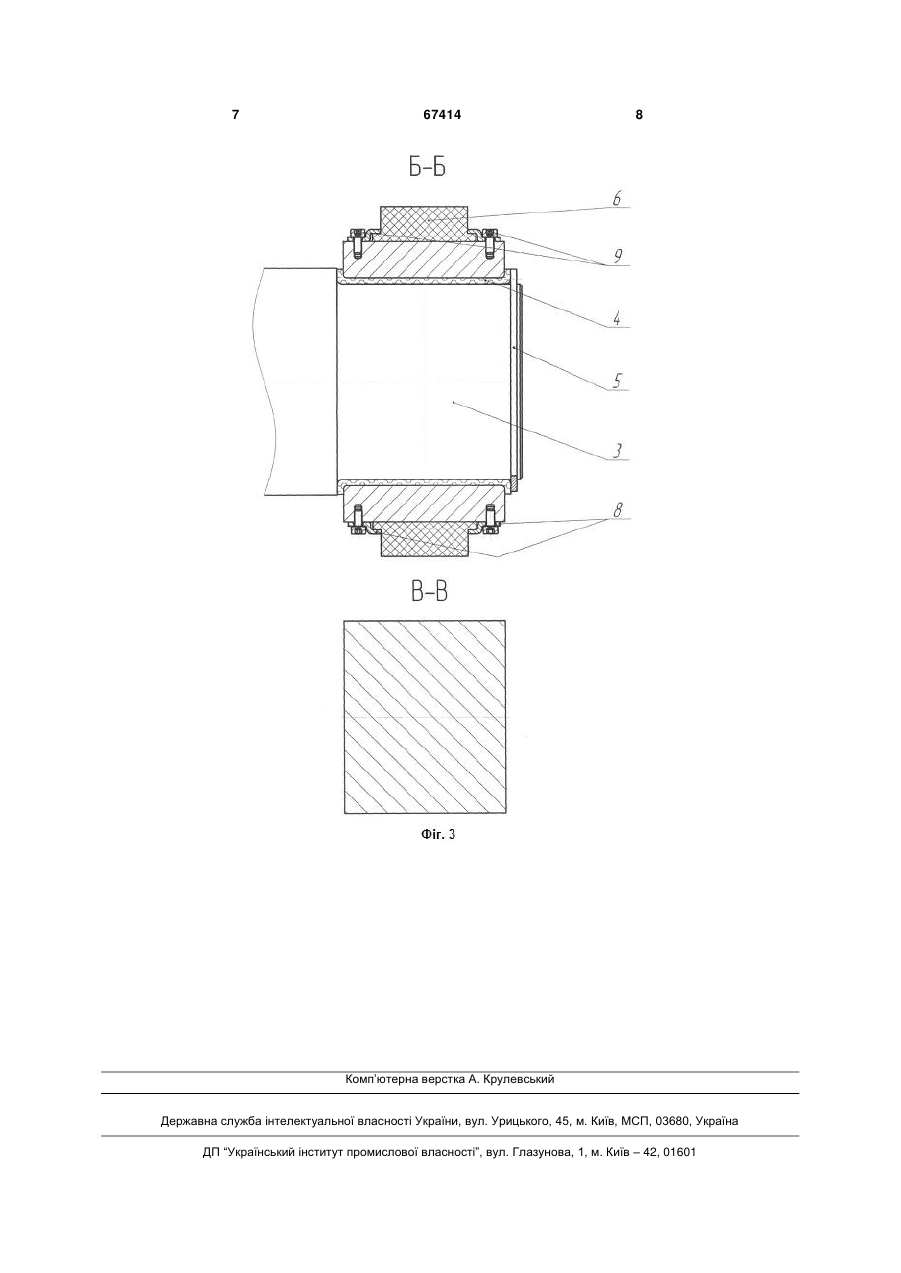

Балансирний пристрій для вантажопідйомни 3 стрілці А; на фіг. 3 зображений переріз опори балансирного візка, вид по стрілці Б на фіг. 2, і переріз тіла балансира, вид по стрілці В на фіг. 2. Балансирний візок 1 (див. фіг. 1) кріпиться на опорі, закріпленій в стінці рухомої рами 2, що має в перерізі циліндричну форму. Кріплення виконане у вигляді підшипника ковзання «вісь - втулка», вісь - опора 3, втулка - 4 (див. фіг. 3). Для обмеження від можливих осьових переміщень, візок зафіксований пружинним стопорним кільцем 5. Для зниження динамічних навантажень, що виникають внаслідок удару від крайнього положення опори візка після амортизування або при опущенні рухомої рами (каретки) у крайньому нижньому положенні, використовуються демпфери 6 (див. фіг. 3), 7 (див. фіг. 2), закріплені кронштейнами 8 через болтове з'єднання 9 (див. фіг. 3). Опорний коток 10 складається з розділених зовнішніх кілець 11, 12 і внутрішніх 13, 14, скріплених болтами 15, між кільцями встановлений енергоємний поліуретановий демпфер у вигляді східчастої втулки 16. Коток встановлений на підшипник кочення 17, що зафіксований по внутрішньому кільцю підшипника пру 67414 4 жинним стопорним кільцем 18, для створення масляної ванни використовують масловідбивач 19. Опорні котки встановлено на осі 20 і зафіксовано пружинним стопорним кільцем 18. Пристрій працює у такий спосіб. При переміщенні завантаженого автонавантажувача виникають механічні коливання, динамічні й ударні навантаження, що передаються на котки 10 балансирного візка 1 (див. фіг. 2). Механічні коливання гасяться енергоємним поліуретановим демпфером 16 (див. фіг. 1), пікові коливання, динамічні й ударні навантаження амортизуються за рахунок прогину візка 1, який виконаний у вигляді пластинчастої пружини (амортизатора). Граничні переміщення ходу опори 3 обмежуються в крайніх положеннях рами вантажопідйомника демпферами 6 (див. фіг. 3). Виконаний балансирний візок дозволить за рахунок пружного ходу тіла важеля, що виконаний у вигляді пластинчастої пружини, зменшити ударні та динамічні навантаження, а встановлений у коток енергоємний поліуретановий демпфер зменшить механічні коливання. 5 67414 6 7 67414 8 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Balancing device of elevator

Автори англійською

Nefiodov Ivan Oleksandrovych, Suhlobov Volodymyr Vasyliovych, Lavryk Valerii Pavlovych

Назва патенту російською

Балансирное устройство грузоподъемника

Автори російською

Нефедов Иван Александрович, Суглобов Владимир Васильевич, Лаврик Валерий Павлович

МПК / Мітки

МПК: B66F 9/06

Мітки: балансирний, пристрій, вантажопідйомника
