Балансирний захоплювач

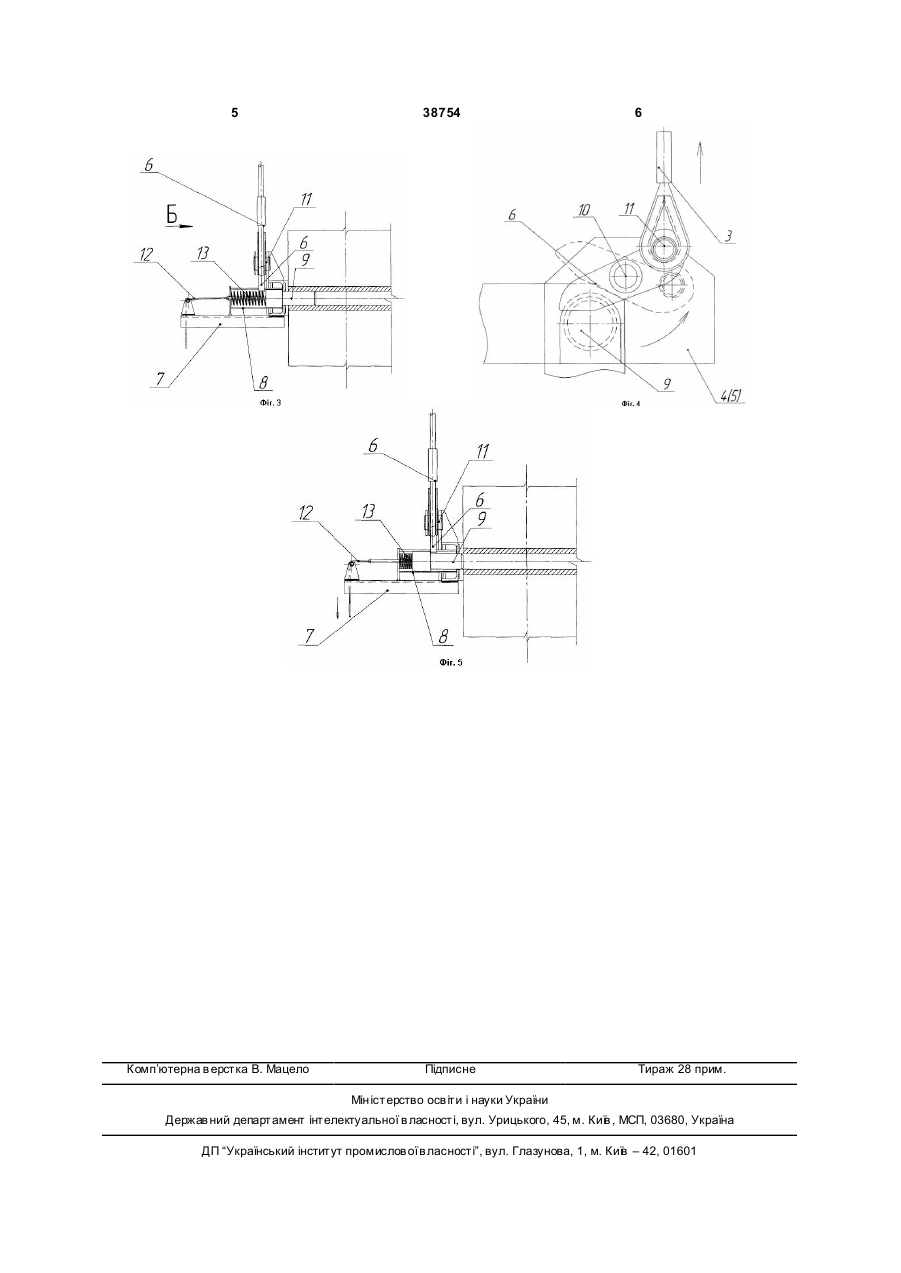

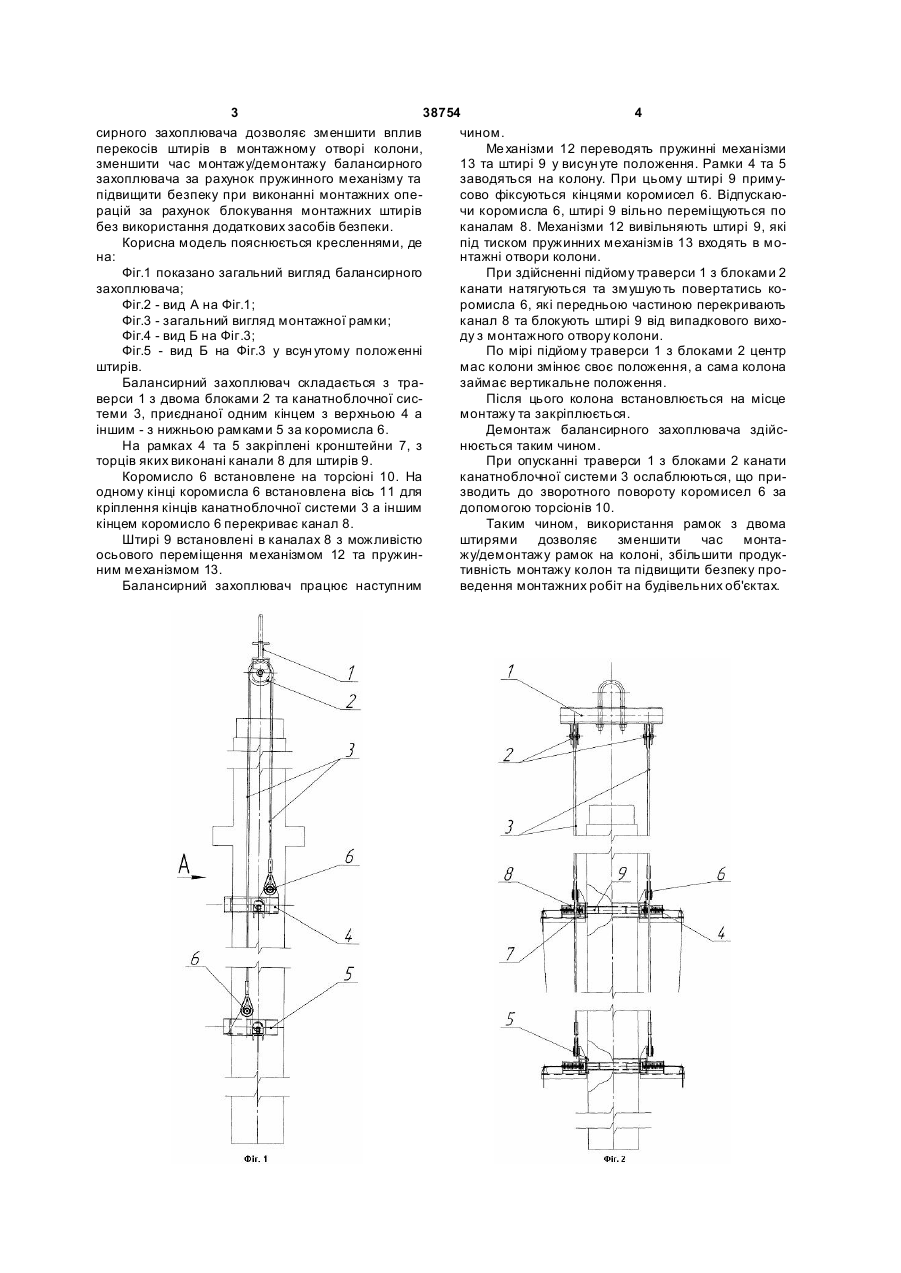

1. Балансирний захоплювач, що містить траверсу з блоками та зв'язаними через канатноблочну систему верхньою та нижньою рамками зі штирями і механізмом керування ними, який від 3 38754 4 сирного захоплювача дозволяє зменшити вплив чином. перекосів штирів в монтажному отворі колони, Ме ханізми 12 переводять пружинні механізми зменшити час монтажу/демонтажу балансирного 13 та штирі 9 у висун уте положення. Рамки 4 та 5 захоплювача за рахунок пружинного механізму та заводяться на колону. При цьому штирі 9 примупідвищити безпеку при виконанні монтажних опесово фіксуються кінцями коромисел 6. Відпускаюрацій за рахунок блокування монтажних штирів чи коромисла 6, штирі 9 вільно переміщуються по без використання додаткових засобів безпеки. каналам 8. Механізми 12 вивільняють штирі 9, які Корисна модель пояснюється кресленнями, де під тиском пружинних механізмів 13 входять в мона: нтажні отвори колони. Фіг.1 показано загальний вигляд балансирного При здійсненні підйому траверси 1 з блоками 2 захоплювача; канати натягуються та змушують повертатись коФіг.2 - вид А на Фіг.1; ромисла 6, які передньою частиною перекривають Фіг.3 - загальний вигляд монтажної рамки; канал 8 та блокують штирі 9 від випадкового вихоФіг.4 - вид Б на Фіг.3; ду з монтажного отвору колони. Фіг.5 - вид Б на Фіг.3 у всун утому положенні По мірі підйому траверси 1 з блоками 2 центр штирів. мас колони змінює своє положення, а сама колона Балансирний захоплювач складається з тразаймає вертикальне положення. верси 1 з двома блоками 2 та канатноблочної сисПісля цього колона встановлюється на місце теми 3, приєднаної одним кінцем з верхньою 4 а монтажу та закріплюється. іншим - з нижньою рамками 5 за коромисла 6. Демонтаж балансирного захоплювача здійсНа рамках 4 та 5 закріплені кронштейни 7, з нюється таким чином. торців яких виконані канали 8 для штирів 9. При опусканні траверси 1 з блоками 2 канати Коромисло 6 встановлене на торсіоні 10. На канатноблочної системи 3 ослаблюються, що приодному кінці коромисла 6 встановлена вісь 11 для зводить до зворотного повороту коромисел 6 за кріплення кінців канатноблочної системи 3 а іншим допомогою торсіонів 10. кінцем коромисло 6 перекриває канал 8. Таким чином, використання рамок з двома Штирі 9 встановлені в каналах 8 з можливістю штирями дозволяє зменшити час монтаосьового переміщення механізмом 12 та пружинжу/демонтажу рамок на колоні, збільшити продукним механізмом 13. тивність монтажу колон та підвищити безпеку проБалансирний захоплювач працює наступним ведення монтажних робіт на будівельних об'єктах. 5 Комп’ютерна в ерстка В. Мацело 38754 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
