Роликовий магнітний багатокаскадний сепаратор

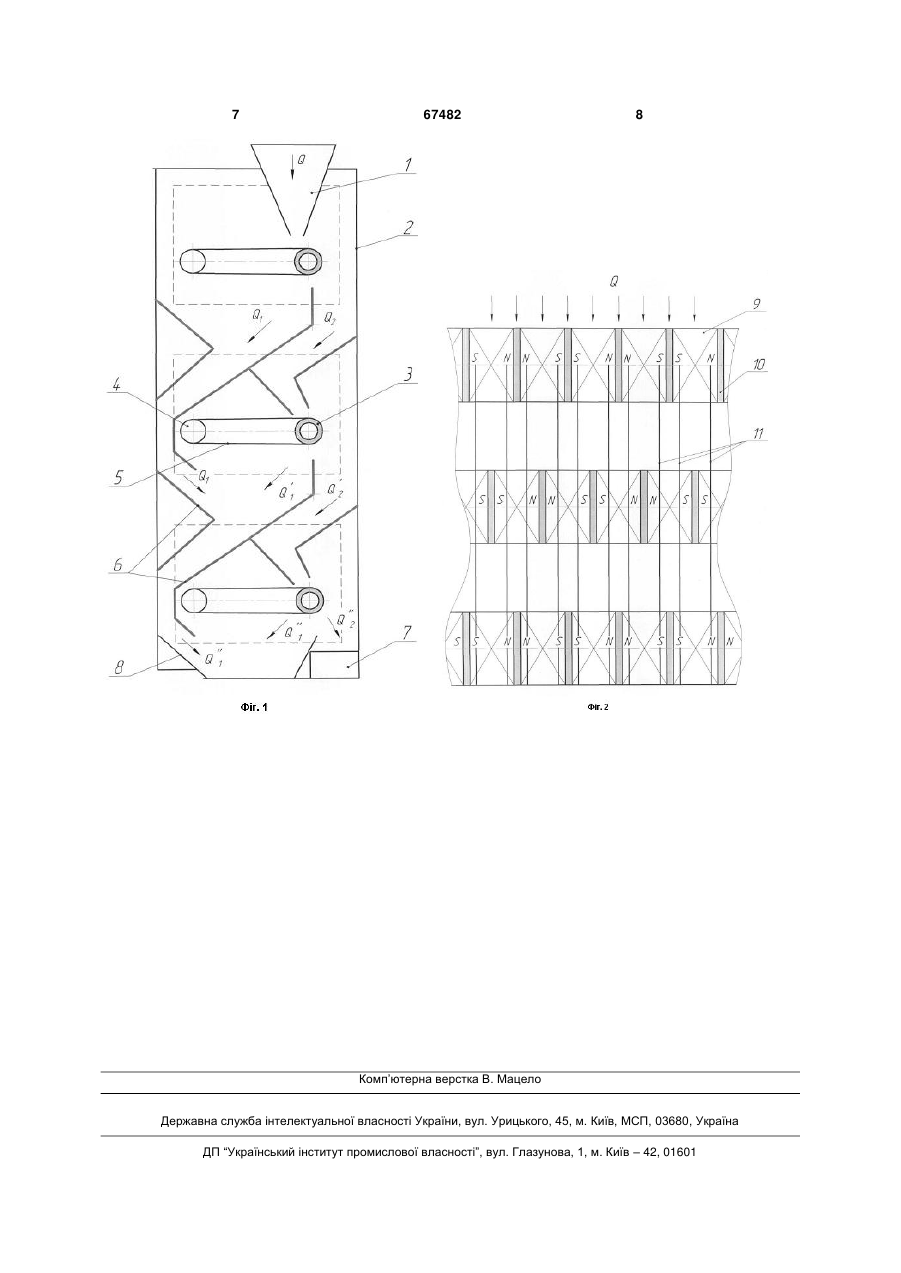

1. Роликовий магнітний багатокаскадний сепаратор, що містить встановлені в корпусі по вертикалі один під одним магнітні ролики з магнітною системою, складеною з аксіально намагнічених кільцевих постійних магнітів, розділених між собою кільцевими феромагнітними концентраторами, до яких магніти прилягають однойменними полюсами, живильник продукту, пристрої формування міжкаскадних потоків продукту, пристрої покаскадного видалення відсепарованої магнітної фракції продукту, приймачі просепарованого продукту, який відрізняється тим, що пристрої формування міжкаскадного потоку продукту виконують секціо 3 змішування потоків продукту з різним ступенем його просепарованості на поверхні магнітних роликів кожного з каскадів роликового магнітного сепаратора [1] збільшує ймовірність попадання найменш просепарованого продукту з одного каскаду в зони дії найменших магнітних сил наступного каскаду, що зменшує кінцеву ефективність багатоступеневого процесу магнітної сепарації на роликовому магнітному сепараторі [1]. В основу корисної моделі поставлена задача підвищити ефективність роликового магнітного багатокаскадного сепаратора шляхом виконання його пристрою формування міжкаскадного потоку продукту секціонованим для розділення повного потоку продукту на часткові потоки по окремих секціях, які зорієнтовані відносно зон концентраторів і зон зміни полярності постійних магнітів магнітних роликів суміжних каскадів. Поставлена задача вирішується тим, що в роликовому магнітному багатокаскадному сепараторі, який містить встановлені в корпусі по вертикалі один під одним каскади, кожен з яких складається з охоплених нескінченною гнучкою стрічкою натяжного барабана і магнітного ролика, який включає магнітну систему, складену з аксіально намагнічених кільцевих постійних магнітів, розділених між собою кільцевими феромагнітними концентраторами, до яких магніти прилягають однойменними полюсами, живильник продукту, пристрої формування міжкаскадних потоків продукту, пристрої покаскадного видалення відсепарованої магнітної фракції продукту, приймачі просепарованого продукту, згідно з корисною моделлю, пристрої формування міжкаскадного потоку продукту виконують секціонованими по ширині роликів у вигляді встановлених вертикально тонкостінних немагнітних перегородок з можливістю їхнього переміщення вздовж осі магнітних роликів і зорієнтованих відносно зон магнітних концентраторів і зон зміни полярності постійних магнітів магнітних роликів суміжних каскадів. Поставлена задача вирішується в роликовому магнітному багатокаскадному сепараторі, в якому вертикальні тонкостінні немагнітні перегородки встановлюють в положення розділення загального потоку продукту на часткові потоки з можливістю направлення цих потоків із зон феромагнітних концентраторів магнітного ролика верхнього каскаду в зони зміни полярності постійних магнітів магнітного ролика відповідного суміжного нижнього каскаду або з зон зміни полярності магнітного ролика верхнього каскаду в зони феромагнітних концентраторів магнітного ролика відповідного суміжного з ним нижнього каскаду. Причинно-наслідковий зв'язок між суттєвими ознаками запропонованого роликового магнітного багатокаскадного сепаратора і позитивним результатом, який цими ознаками досягається, наступний. Запропоноване секціоноване виконання пристрою формування міжкаскадного потоку продукту в роликовому магнітному багатокаскадному сепараторі дозволяє розділити по ширині роликів загальний потік продукту з різним ступенем очищення від магнітних домішок на часткові потоки з найбі 67482 4 льшим і найменшим вмістом магнітної фракції. Цим самим значною мірою на робочій поверхні гнучких стрічок каскадів усувається змішування часткових потоків продуктів з різним ступенем їхньої просепарованості. Формуючи траєкторію руху часткових потоків продукту відповідно до зон дії максимальних і мінімальних сил магнітного поля суміжних каскадів можна суттєво зменшити ймовірність попадання тих самих частинок продукту тільки в зони дії мінімальних сил поля при його пересипанні через усі каскади сепаратора. Такий спосіб магнітної сепарації забезпечує однаковий і високий ступінь очищення від магнітних домішок всієї маси продукту після його проходження всіх каскадів сепаратора, що підвищує ефективність запропонованого роликового магнітного багатокаскадного сепаратора. Корисна модель ілюструється графічними матеріалами, на яких зображено варіант виконання роликового магнітного багатокаскадного сепаратора з трьома каскадами. Але запропонований сепаратор може виконуватись дво-, чотири-, п'ятикаскадним і т.д. Кількість каскадів визначається заданою ефективністю магнітної сепарації конкретних продуктів. На фіг. 1 зображено вертикальний переріз роликового магнітного багатокаскадного сепаратора. На фіг. 2 зображено розгортку по вертикалі та горизонталі магнітної системи магнітних роликів роликового магнітного багатокаскадного сепаратора та пристрої формування міжкаскадних потоків. Запропонований роликовий магнітний багатокаскадний сепаратор (фіг. 1) містить живильник продукту 1, корпус 2, всередині якого по вертикалі встановлені три ідентичні каскади, кожний з яких включає магнітний ролик 3, натяжний барабан 4, які охоплені нескінченною гнучкою стрічкою 5. Після кожного з каскадів в напрямку руху продукту встановлені пристрої покаскадного видалення відсепарованої магнітної фракції продукту 6. В корпусі 2 розміщені приймач немагнітної фракції продукту 7 і приймач магнітної фракції 8. Магнітні ролики 3 (фіг. 2) містять магнітні системи, які включають аксіально намагнічені кільцеві постійні магніти 9 і феромагнітні концентратори 10. Постійні магніти 9 прилягають однойменними полюсами до феромагнітних концентраторів 10. Роликовий магнітний багатокаскадний сепаратор містить пристрої формування міжкаскадних потоків, які включають встановлені вертикально тонкостінні немагнітні перегородки 11 (фіг. 2), що розділяють пристрій формування міжкаскадного потоку продукту на окремі секції. Тонкостінні немагнітні перегородки 11 встановлені з можливістю їхнього переміщення по горизонталі. Положення тонкостінних немагнітних перегородок 11 зорієнтовано відносно постійних магнітів 9 і феромагнітних концентраторів 10 так, щоб секційні канали направляли потоки продукту через зони концентраторів 10 магнітних роликів попереднього каскаду в зони зміни полярності постійних магнітів 9 магнітних роликів наступного або з зони зміни полярності постійних магнітів 9 магнітних роликів попередньо 5 го каскаду в зону феромагнітних концентраторів магнітних роликів наступного за ним каскаду. Запропонований роликовий магнітний багатокаскадний сепаратор при трикаскадному виконанні працює наступним чином. Вмиканням в електричну мережу приводних електродвигунів всі три каскади приводяться в рух. При цьому магнітні ролики 3 і натяжні барабани 4 (фіг. 1) приводяться в обертовий рух, а нескінченна гнучка стрічка 5 - в лінійне переміщення. Продукт Q, що підлягає сепарації, з живильника 1 подають на робочу поверхню нескінченної гнучкої стрічки 5 першого каскаду. Осаджені магнітними силами на робочу поверхню гнучкої стрічки 5 першого каскаду, як і всіх каскадів, частинки магнітної фракції продукту Q1 (Q'1, Q"1) при виході з зони дії магнітних сил під дією сили тяжіння і відцентрових сил відпадають з поверхні нескінченної гнучкої стрічки 5 і пристроєм 6 покаскадного видалення відсепарованої магнітної фракції продукту (фіг. 1) їх направляють в приймач магнітної фракції 8. Недосепаровану на першому каскаді частину продукту Q2 через пристрої формування міжкаскадного потоку продукту (фіг. 1, фіг. 2) між тонкостінними немагнітними перегородками 11 подають на робочу поверхню нескінченної гнучкої стрічки 5 другого каскаду роликового магнітного багатокаскадного сепаратора. Розміщенням по горизонталі поздовж магнітних роликів першого і другого каскадів тонкостінних немагнітних перегородок 11 і орієнтацією цих перегородок відносно зон феромагнітних концентраторів 10 і зон зміни полярності постійних магнітів 9 обох каскадів магнітних роликів 3 досягають подавання недосепарованого на першому каскаді продукту Q2 так, щоб часткові потоки з зон феромагнітних концентраторів 10 першого каскаду, в яких вони піддаються дії 67482 6 найбільших магнітних сил і сепаруються більш інтенсивно, попадали в зони зміни полярності постійних магнітів 9 магнітного ролика 3 другого каскаду, в яких вони піддаються дії найменших магнітних сил. В принципі відстань між суміжними тонкостінними немагнітними перегородками 11 можна встановлювати різну і задавати тим самим співвідношення між частковими потоками продукту відповідно різними. Наприклад, зменшуючи часткові потоки в зоні феромагнітних концентраторів 10, збільшувати відповідно ефективність сепарації продукту, який рухається саме в зоні феромагнітних концентраторів 10. Надалі часткові потоки продукту Q2, рухаючись з каскаду на каскад, почергово попадають із зони дії найбільших магнітних сил (в зоні феромагнітних концентраторів 10) в зони дії мінімальних магнітних сил (зони зміни полярності постійних магнітів 9). Цим досягається зменшення ймовірності попадання з потоків Q2, Q'2, тих самих частинок магнітної фракції тільки в зони дії найменших магнітних сил при їх переміщенні з каскаду на каскад, і відповідно підвищується ефективність сепарації в цілому. Просепарований продукт Q2" подають в приймач немагнітної фракції 7. Запропонований роликовий магнітний багатокаскадний сепаратор порівняно з сепараторомпрототипом дозволяє досягти більшої ефективності сепарації дрібнодисперсних, слабомагнітних, нев'язких продуктів з незначною домішкою магнітної фракції, наприклад, при сепарації кварцових пісків у скляній промисловості. Джерела інформації: Електронний сайт фірми Eries http://www.eries.com, розділ Rore Earth Roll. 7 67482 8 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
