Формула / Реферат

1. Магнітний сепаратор для очистки сипких середовищ від магнітних домішок, який включає корпус, що складається з камери осадження і камери регенерації, магнітні стержні, виконані з набору постійних магнітів з заданими геометричними розмірами і магнітними характеристиками, обернутих однойменними полюсами один до одного, що встановлені перпендикулярно потоку середовища, що сепарують, і переміщаються з камери в камеру, пристрою вилучення домішок, пристрою переміщення магнітних стержнів, який відрізняється тим, що магнітні стержні розміщені всередині порожнистих трубчатих осаджуючих елементів з можливістю зворотно-поступального переміщення в них, причому кожний ряд осаджуючих елементів, по ходу руху середовища, що сепарують, виконаний індивідуальним, за рахунок встановлення в них магнітних стержнів, що відрізняються один від одного щонайменше одним з параметрів, що характеризують магнітні властивості, геометричні розміри і взаємне просторове розташування постійних магнітів і додаткових концентраторів між ними в камері осадження.

2. Магнітний сепаратор по п. 1, який відрізняється тим, що в осаджуючих елементах по ходу руху середовища, що сепарують, намагнічуючі стержні виконані з магнітів з енергією, що збільшується.

3. Магнітний сепаратор по п. 1, який відрізняється тим, що в осаджуючих елементах по ходу руху середовища, що сепарують, намагнічуючі стержні виконані з діаметрами магнітів і концентраторів, що зменшуються.

4. Магнітний сепаратор по пп. 1, 3, який відрізняється тим, що по ходу руху середовища, що сепарують, кількість осаджуючих елементів в рядах зростає.

5. Магнітний сепаратор по п. 1, який відрізняється тим, що в кожному наступному по ходу руху середовища, що сепарують, ряду осаджуючих елементів намагнічуючі стержні встановлені зі зміщенням концентраторів відносно один одного в площині, що перпендикулярна потоку середовища.

6. Магнітний сепаратор по п. 5, який відрізняється тим, що величина зміщення концентраторів визначається відношенням сумарної товщини магніту і концентратора до кількості рядів осаджуючих елементів.

7. Магнітний сепаратор по п. 1, який відрізняється тим, що намагнічуючі стержні додатково мають торцеву фігурну феромагнітну шайбу з вибіркою матеріалу в верхній частині осаджуючого елемента.

8. Магнітний сепаратор по п. 1, який відрізняється тим, що концентратори намагнічуючих стержнів для кожного окремого ряду осаджуючих елементів мають однакову полярність в площині, що перпендикулярна осаджуючим елементам.

9. Магнітний сепаратор по п. 1, який відрізняється тим, що концентратори намагнічуючих стержнів в площині, перпендикулярній осаджуючим елементам, для рядів мають протилежну полярність.

10. Магнітний сепаратор по пп. 1-9, який відрізняється тим, що пристрій вилучення домішок встановлено зовні осаджуючого елемента з можливістю переміщення в камері регенерації за рахунок магнітної взаємодії з магнітним стержнем.

11. Магнітний сепаратор по пп. 1,10, який відрізняється тим, що пристрій вилучення домішок містить шунт, який замикає магнітний потік між двома суміжними концентраторами протилежної полярності магнітного стержня.

12. Магнітний сепаратор по пп. 1,10, який відрізняється тим, що пристрій вилучення домішок виконано складеним, причому одна частина встановлена з можливістю переміщення в камері регенерації, а інша - поза нею і зв'язана з пристроєм переміщення магнітних стержнів, при цьому осаджуючий елемент виконаний герметичним.

13. Магнітний сепаратор по п. 1, який відрізняється тим, що трубчатий осаджуючий елемент встановлений з можливістю висування з камери осадження на період регенерації.

14. Магнітний сепаратор по пп. 1, 13, який відрізняється тим, що магнітний стержень і пристрій його переміщення зв'язані магнітною взаємодією.

15. Магнітний сепаратор по п. 1-11, який відрізняється тим, що осаджуючі елементи механічно зв'язані між собою в пакет з можливістю пропорційної зміни взаємної відстані між ними.

Текст

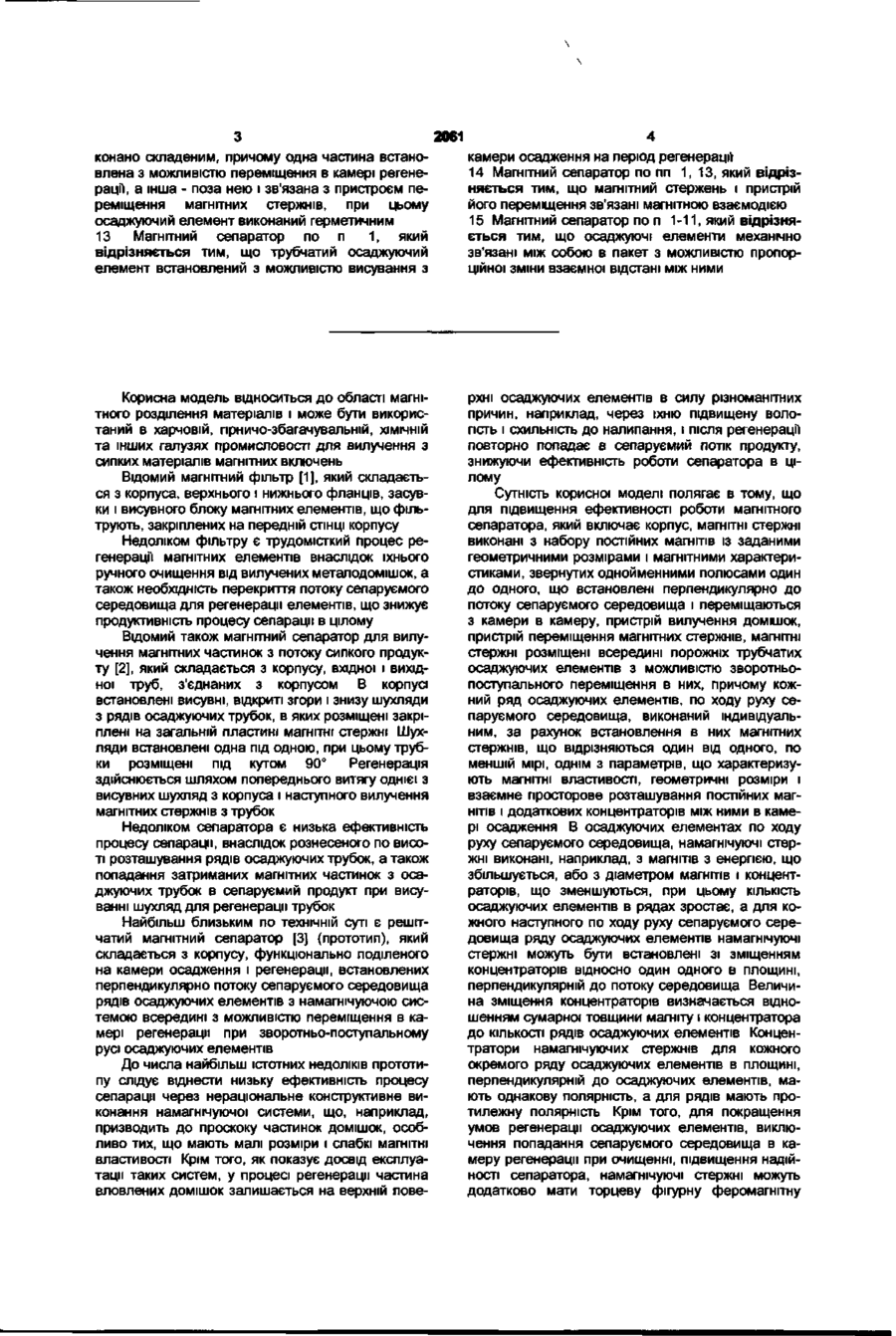

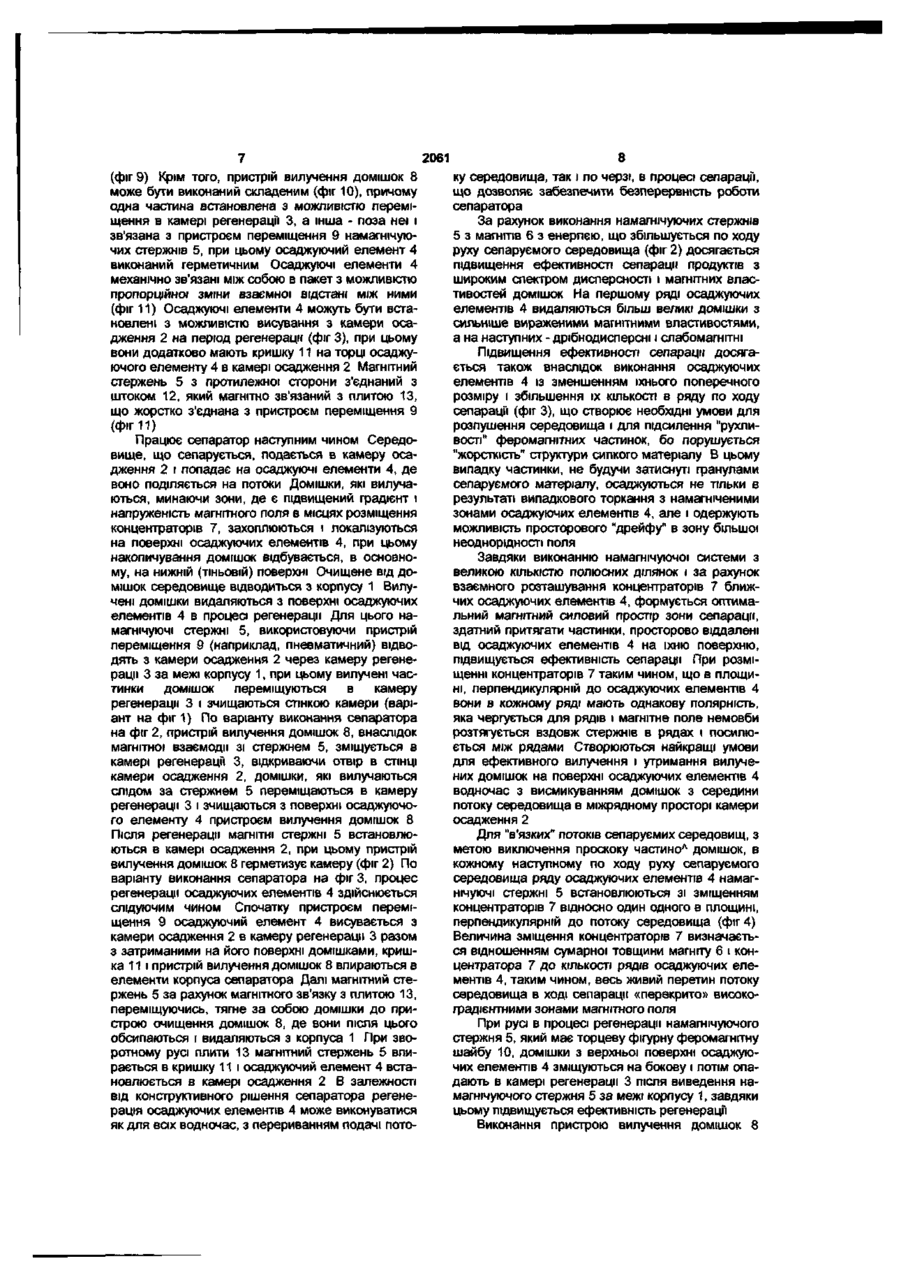

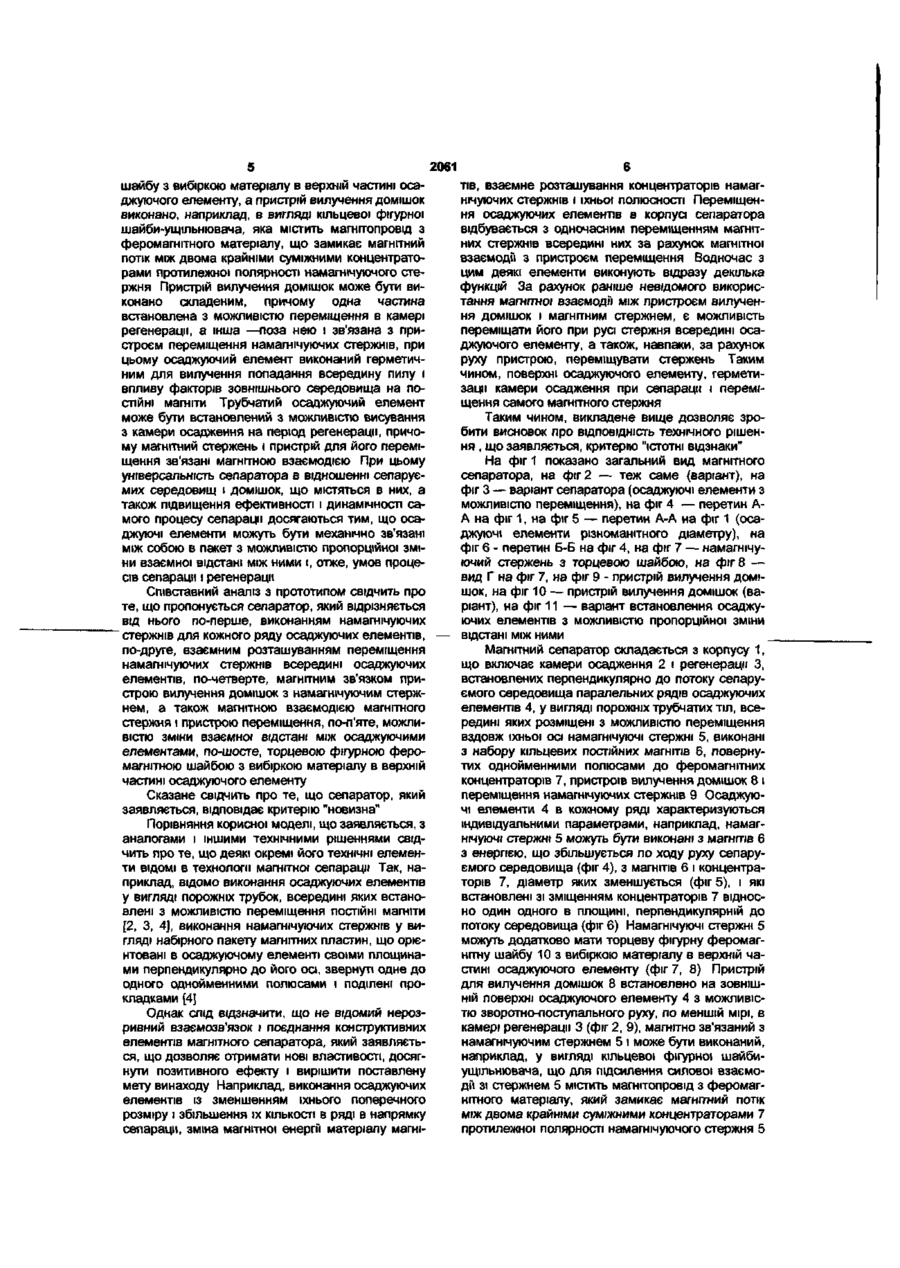

1 Магнітний сепаратор для очистки сипких середовищ від магнітних домішок, який включає корпус, що складається з камери осадження і камери регенерації, магнітні стержні, виконані з набору постійних магнітів з заданими геометричними розмірами і магнітними характеристиками, обернутих однойменними полюсами один до одного, що встановлені перпендикулярно потоку середовища, що сепарують, і переміщаються з камери в камеру, пристрою вилучення домішок, пристрою переміщення магнітних стержнів, який відрізняється тим, що магнітні стержні розміщені всередині порожнистих трубчатих осаджуючих елементів з можливістю зворотно-поступального переміщення в них, причому кожний ряд осаджуючих елементів, по ходу руху середовища, що сепарують, виконаний індивідуальним, за рахунок встановлення в них магнітних стержнів, що відрізняються один від одного щонайменше одним з параметрів, що характеризують магнітні властивості, геометричні розміри і взаємне просторове розташування постійних магнітів і додаткових концентраторів між ними в камері осадження 2 Магнітний сепаратор по п 1, який відрізняється тим, що в осаджуючих елементах по ходу руху середовища, що сепарують, намагнічуючі стержні виконані з магнітів з енергією, що збільшується 3 Магнітний сепаратор по п 1, який відрізняється тим, що в осаджуючих елементах по ходу руху середовища, що сепарують, намагнічуючі стержні виконані з діаметрами магнітів і концентраторів, що зменшуються 4 Магнітний сепаратор по пп 1, 3, який відрізняється тим, що по ходу руху середовища, що сепарують, КІЛЬКІСТЬ осаджуючих елементів в рядах зростає 5 Магнітний сепаратор по п 1, який відрізняється тим, що в кожному наступному по ходу руху середовища, що сепарують, ряду осаджуючих елементів намагнічуючі стержні встановлені зі зміщенням концентраторів відносно один одного в площині, що перпендикулярна потоку середовища 6 Магнітний сепаратор по п 5, який відрізняється тим, що величина зміщення концентраторів визначається відношенням сумарної товщини магніту і концентратора до КІЛЬКОСТІ рядів осаджуючих елементів 7 Магнітний сепаратор по п 1, який відрізняється тим, що намагнічуючі стержні додатково мають торцеву фігурну феромагнітну шайбу з вибіркою матеріалу в верхній частині осаджуючого елемента 8 Магнітний сепаратор по п 1, який відрізняється тим, що концентратори намагнічуючих стержнів для кожного окремого ряду осаджуючих елементів мають однакову полярність в площині, що перпендикулярна осаджуючим елементам 9 Магнітний сепаратор по п 1, який відрізняється тим, що концентратори намагнічуючих стержнів в площині, перпендикулярній осаджуючим елементам, для рядів мають протилежну полярність 10 Магнітний сепаратор по пп 1-9, який відрізняється тим, що пристрій вилучення домішок встановлено зовні осаджуючого елемента з можливістю переміщення в камері регенерацп за рахунок магнітної взаємодії з магнітним стержнем 11 Магнітний сепаратор по пп 1,10, який відрізняється тим, що пристрій вилучення домішок містить шунт, який замикає магнітний потік між двома суміжними концентраторами протилежної полярності магнітного стержня 12 Магнітний сепаратор по пп 1,10, який відрізняється тим, що пристрій вилучення домішок ви

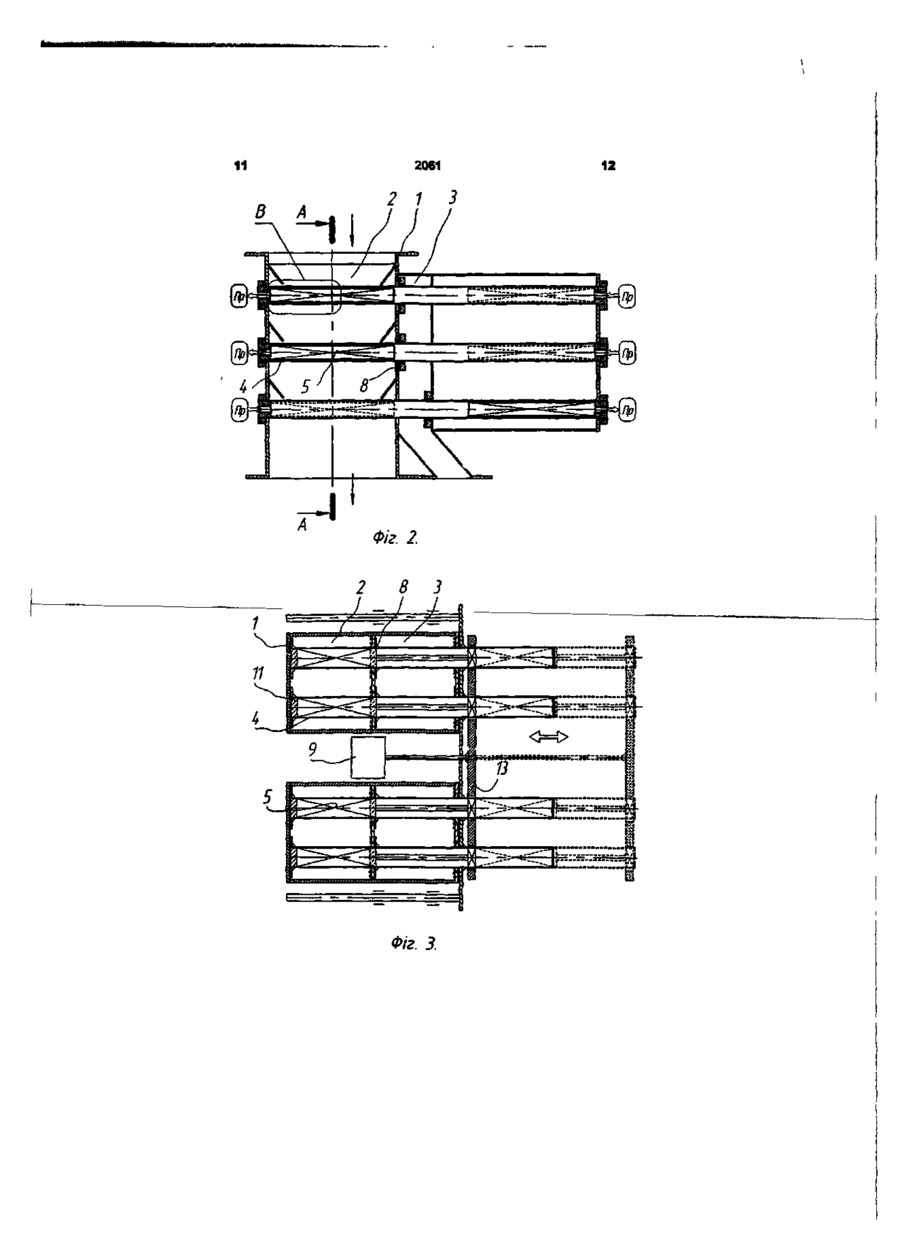

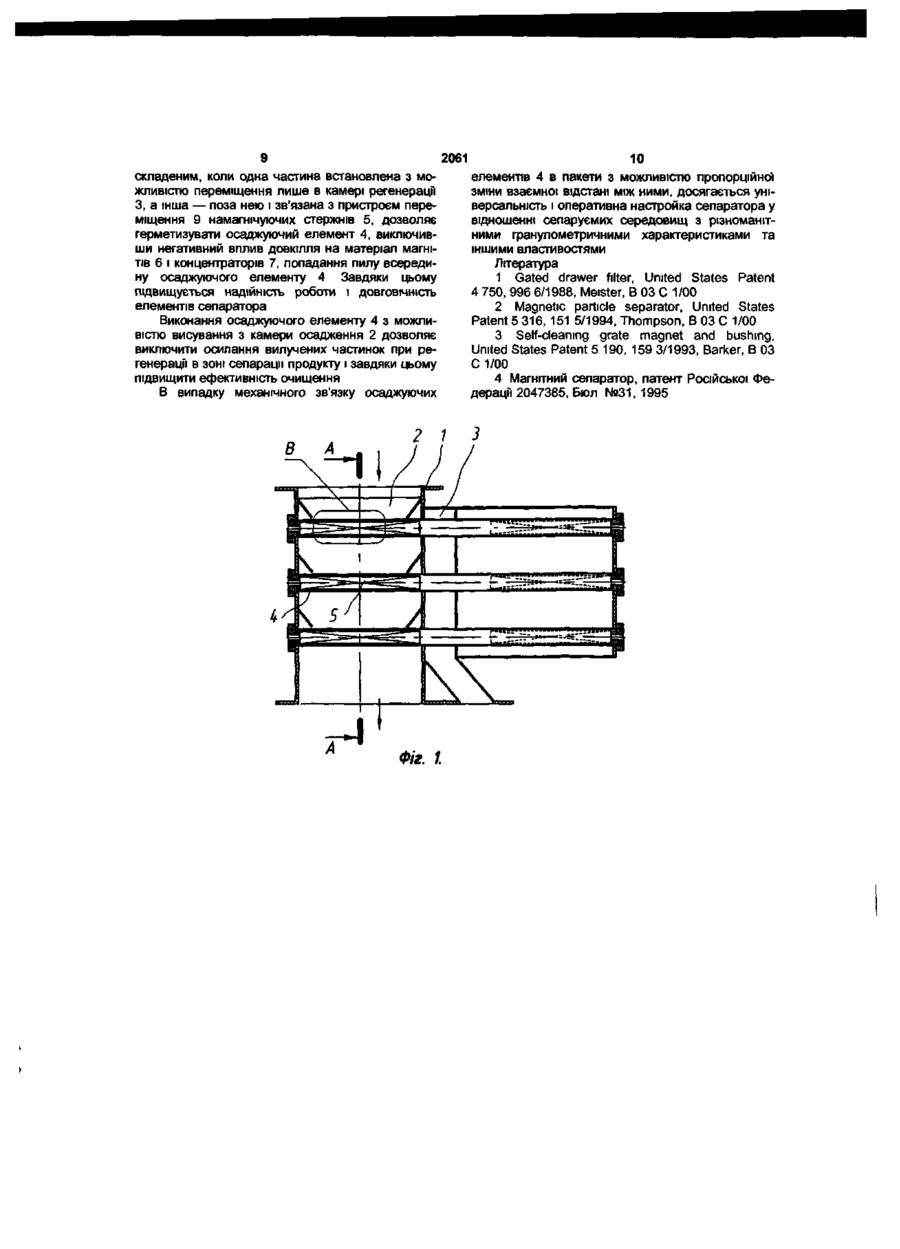

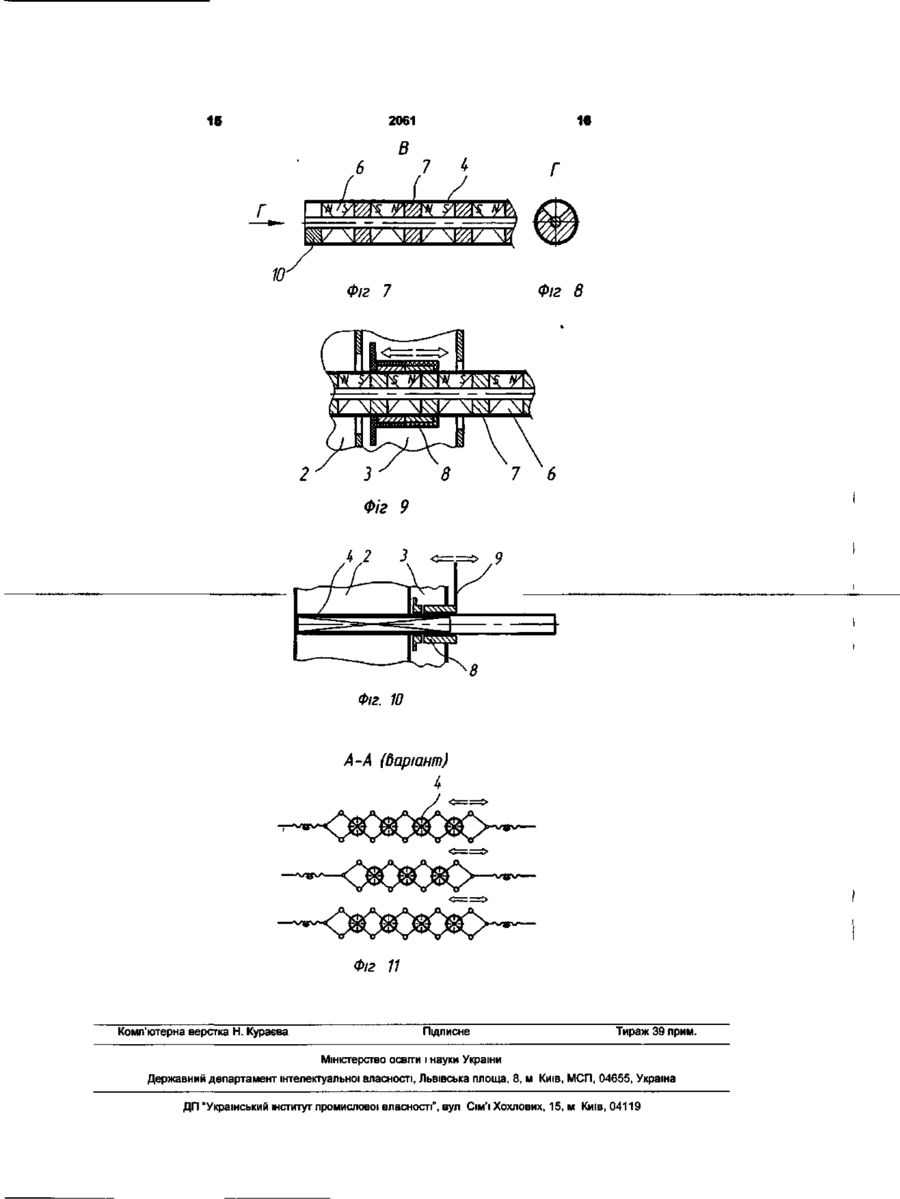

Дивитися

Додаткова інформація

Автори англійською

Lozin Andrii Afoniiovych, Arseniuk Vitalii Mykhailovych, Nitiahovskyi Valentyn Volodymyrovych, Lozin Ihor Borysovych

Автори російською

Лозин Андрей Афониевич, Арсенюк Виталий Михайлович, Нитяговский Валентин Владимирович, Лозин Игорь Борисович

МПК / Мітки

МПК: B03C 1/00

Мітки: магнітний, сепаратор
